Способ получения поликарбонатов

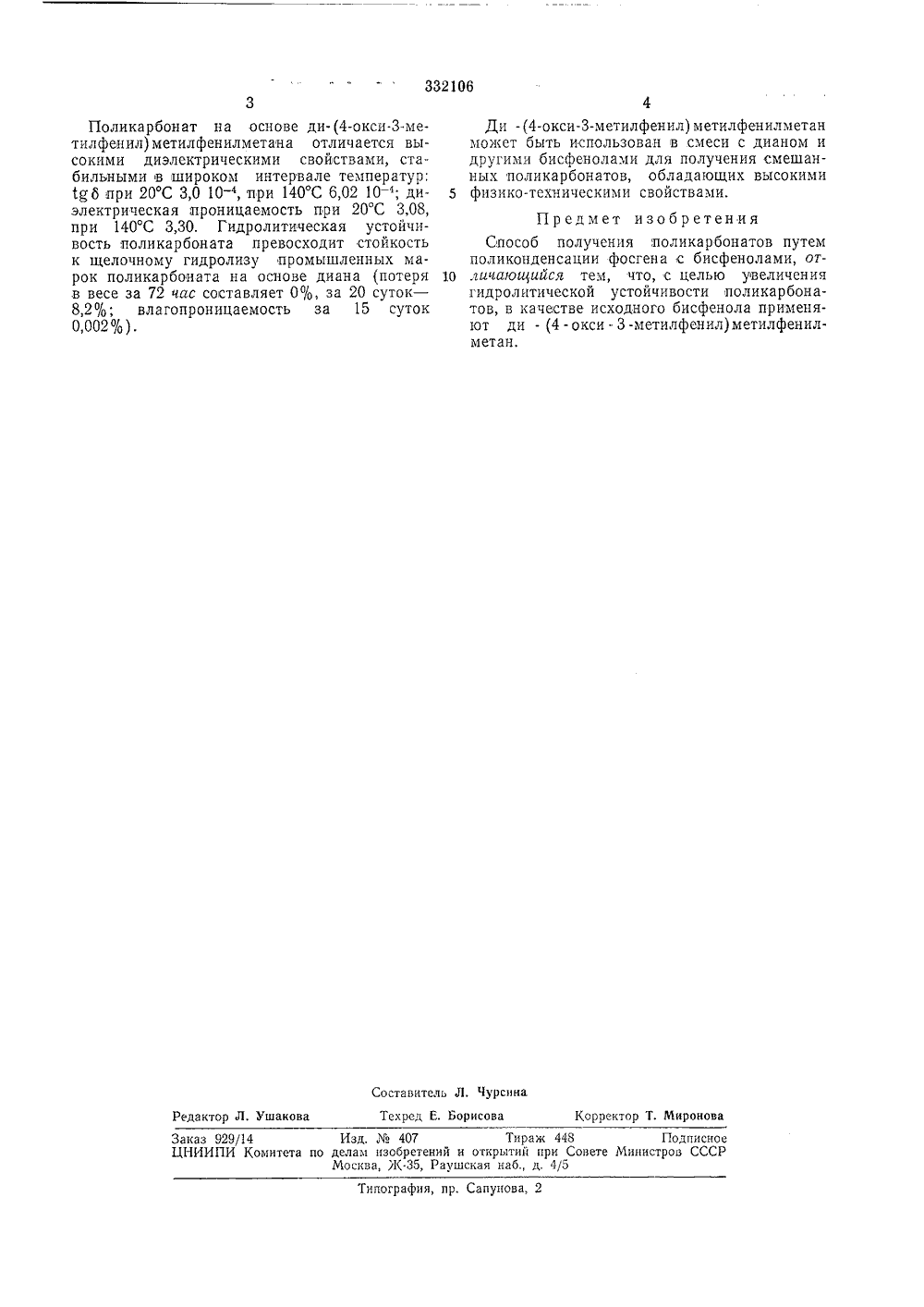

йОП ОАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Сопиалистическкх РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства70 ( 1493542/23-5) 1. Кл. С 08 д 17 аявлен с присоединением за ки Комитет по делам нзЯретеннй и открытн при Совете Министров СССРритет 415 (088.8 публиковано 14,111.1972. Бюллетень1 ата опубликования описания 17.1 Ъ.1972 Авторыизобретени О. В. Смирнова и О, Г, фортунатов Московский химико-технологический институт имени Д, И. Менделееваяви ПОСОБ ПОЛУЧЕНИЯ ПОЛИКАРБОНАТ Известен способ получения поликарбонатов поликонденсацией на поверхности раздела фаз дифенолов различного строения например, 2,2-ди-(4-оксифенил) пропана и фосгена. Однако получаемые лоликарбонаты на 5 основе диана не обладают стойкостью к щелочному гидролизу. Распад пленок поликарбоната на основе 2,2-ди-(4-оксифенил) пропана (диакона) в среде 40%-ного 1 чаОН за 72 час составляет 75%. 10Предлагается способ получения поликарбонатов, по которому в качестве исходного бисфепола при синтезе поликарбонатов используютт ди - (4 - окси-Зчметилфенил) метилфенилметан. Применение указанного бисфенола 15 значительно повышает гидролитическую устойчивость поликарбоната. Поликарбонат на основе ди - (4-окси-метилфенил) метилфенилметана теряет в весе за 20 суток при полном погружении в раствор 40% ного 1 чаОН (вод ного раствора) лишь 8,2%, осчовные показатели не изменяются.П р и м е р. В двугорлую стеклянную пробирку емкостью 100 мл, снабженную мешалкой и капельной воронкой, помещают 1,91 г 2 (0,3 моль) ди-(4-окси-метилфенил) метилфенилметана и добавляют раствор 0,96 г патронной щелочи в 20 мл воды (200 мол. % от теоретически необходимого) и,перемешивают до полного растворения бисфенола (15 - 20 мин). з 0 К полученному раствору добавляют 1 моль. % триэтиламина (катализатор) и при интенсивном перемешивании (4000 об/лгин) пз капельной воронки приливают раствор 0,6 г фосгена в 20 мл метиленхлорида (соотношение фаз 1: 1).Реакционную смесь перемешивают 1 час, после чего избыточную щелочь нейтрализуют кислотой, а метпленхлорпд отгоняют с водяным паром. Полимер измельчают, промывают дистиллированной водой от ионов хлора (отрицательная проба на азотнокнслое серебро). Дале полимер сушат прп 100 С сначала па воздухе, затем в вакууме при остаточном давлении 10 - 20 лтлг рт, ст. в течение 6 час. Полученный полимер растворяют в метпленхлориде, фильтруют и высаждают и-гептаном в виде белого порошка, который отфпльтровыва ют и высуш ива ют. Характеристическая вязкость полученного полимера 0,8 д г/г. Плотность пол истер а, и а йденная гидростатическпм взвешиванием прессованного образца (100 атлг), 1,24 г/смз. Полимер имеет температуру размягчения 225 - 230 С. Физико-механические характеристики также не уступают характеристикам поликарбоната на основе диана (прочность на разрыв 512 кг/слР, удлинение при разрыве 22,0% чдельная ударная вязкость 3,2 - 4,0 кг/слтг).332106 Составитель Л, Чурсина Текред Е. Ьорисова Корректор Т. Миронова Редактор Л. Ушакова Заказ 929/14 Изд. Мо 407 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, )К.35, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 Поликарбонат на основе ди-(4-окси-метилфенил) метилфенилметана отличается высокими диэлектрическими свойствами, стабильными в,широком интервале температур: 1 дб при 20 С 3,0 10 - 4 при 140 С 6,02 10 - 4; диэлектрическая, проницаемость при 20 С 3,08, при 140 С 3,30. Гидролитическая устоичивость поликарбоната превосходит стойкость к щелочному гидролизу промышленных марок поликарбоната на основе диана (потеря в весе за 72 час составляет 0%, за 20 суток - 8,2%; влагопроницаемость за 15 суток0,002%) Ди - (4-окси-метилфенил) метилфенилметанможет быть использован в смеси с дианом и другими бисфенолами для получения смешанных поликарбонатов, обладающих высокими 5 физико-техническими свойствами. Предмет изобретенияСпособ получения поликарбонатов путемполиконденсации фосгена с бисфенолами, от личающийся тем, что, с целью увеличениягидролнтической устойчивости поликарбонатов, в качестве исходного бисфенола применяют ди - (4-окси -3-метилфенил)метилфенилметан.
