237469

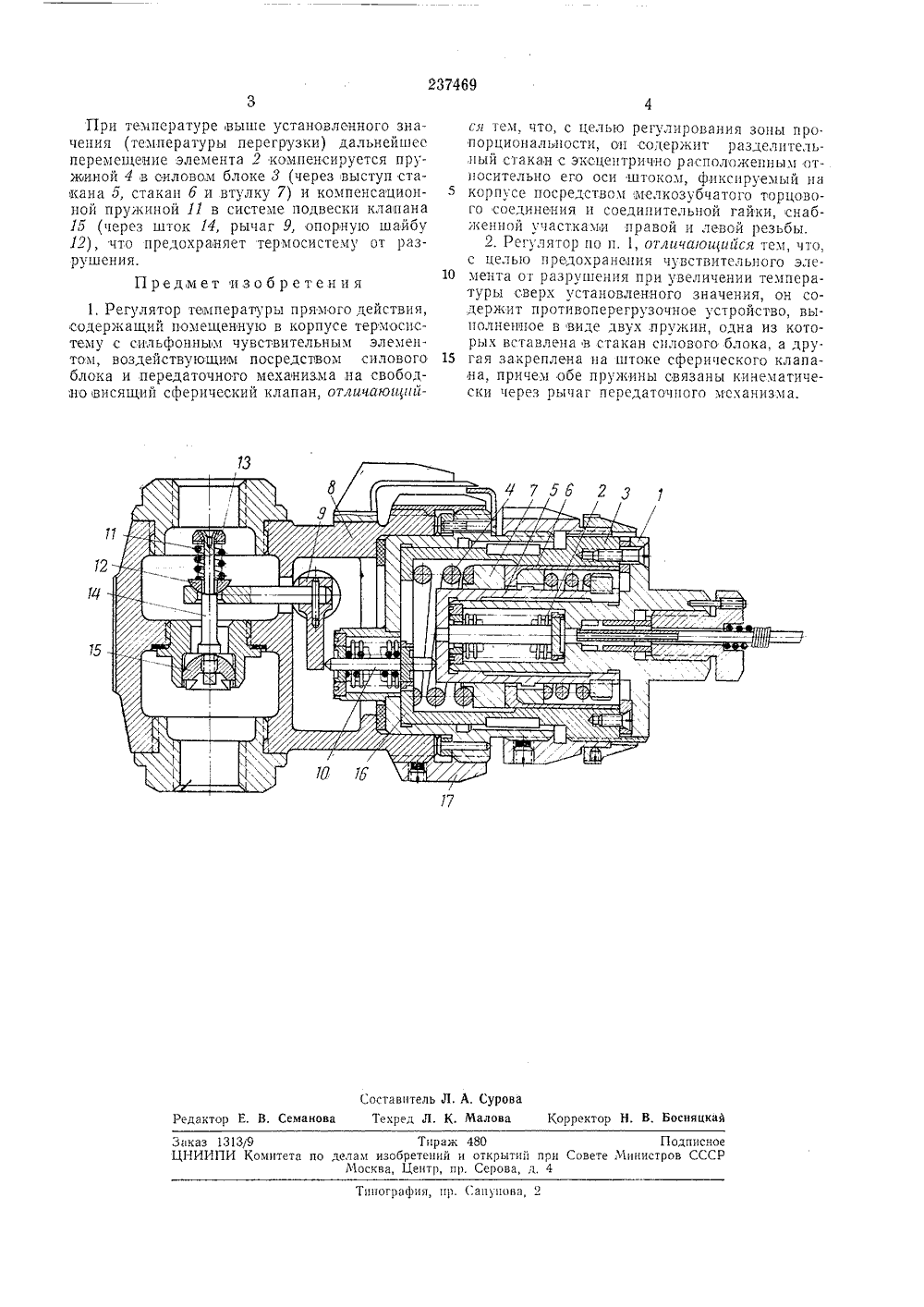

ффсОВ н а.т ОП Соиз Советских Социалистических РеоптбликЗависимое от авт. свидетельстваЗаявлено 10.1 Ъ.1967 ( 1148975;26-24)с присоединением заявки М 1148976,26-24ПриоритетОпубликовано 12.11.1969, Бо,летсць8 Кл. 42 с 1, 2/02 МПК 6 050УДК 62-533,65 (088.8) Комитет по делам иаобретеииЙ и открытИ при Спеете Министров СССРДата опубликования описания ЗОХ 1.1969 Авторыизобретения В. А, Лизунов, А, П, Шдлдов, Е. М. Ахулков, Л. Ф. Зенкинаи 8, А, Агафонов Заявитель Смоленский филиал Научно-исследовательско о института теплоэнергетического приборостроения РЕГУЛЯТОР ТЕМПЕРАТУРЬ ПРЯМОГО ДЕЙСТВИЯ Извсстпь регуляторы температуры прямого действия, содержащие помещенные в корпусе тсрмосистему с сильфонным чувствительным элементом, воздействующим посредством силового блока и передаточного механизма па свободно висящий сферический клапан,Предложенный регулятор отличается от известных тем, что с целью регулирования зоны ,пропорциоцалыости он содеркит разделительный стакан с эксцентрично расположенным относительно сто оси штоком, фиксируемый на корпусе посреством мелкозубчатого торцового сосдицсцця и соединительной гайки, снабкенной участками правой и левой резьбы, а с целью предохранения чувствителыого элемента от разрушения при увеличении температуры сверх установленного значения он содержит прогцгоперсгрузочцое устройство, выполцеццое в нцдс;гвух пружин, одна цз которых всгявлсцд в стакан силового блока, а другая закрсцлсцд ца штоке сферического клапана, причем обе пружшы связаны кццематическц через рычаг передаточного механизма. На чертеже представлена конструкция регулятора,Регулятор состоит цз термосистемы 1 с сильфонцым чувствительным элементом 2, присоединепиой к опорному стакану силового блока д, в котором размещаются прухкцна 4 перегрмзкц, потвцжпые стдкяц 1 д ц 6, соединительная втулка 7,В корпусе 8 находится передаточный рычаг9, который прц помощи штока 10 поворачцва ется под воздействием термосцстемы 1.Козпсцсяццоццяя 1 рживя 11 закрепляетсяпрц помощи шайб 12 и 18 на штоке 14, на котором помещен сферический клапан 1 д. 10 Разделительный стакан 16 посредством соединительной гайкц 17 закрепляется на корпусе 8 и фиксируется на пем от поворота с позоцгьо мслкозубчатого торцового соедццения.Работа регулятора происходит следующим 15 об р аз ом.В результате температурного воздействиятермомстрическяя жцдтюсть термосцстемы расширяется ц вызывает перемещение элемента 2, которое через сгакдц 5, шток 10, персдаточ цый рычаг 9, шайбу 1, пружину 11, шайбу 18ц шток 11 перс дете ца клапан 1 д.Перемещение клапана приводит и изменению количества газа, проходящего в зазор между клапаном и седлом.25 В результате поворота разделительного стакана 16 относительно корпуса 8 шток 10 занимает цсвое положение на рычаге 9 и, тем сапьв, изменяотся передаточное отношение на рычаге 9 и, следовательно. зона пропорццо нальцостц регулятора.15 Составитель Л. А, Суровамакова Техред Л, К. Малова Корректор Н, В, Босннцкав едак Тираж 480 Подписноепо делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, и. 4 оказ 13139НИИПИ Комитет ппографии, пр, Сапунова, 2 При температуре выше установленного значения (температуры перегрузки) дальнейшее перемещение элемента 2 компенсируется пруноиной 4 в силовом блоке 3 (через выступ стакана б, стакан б и втулку 7) и компенсационной пружиной 11 в системе подвески клавдиана 15 (через шток 14, рычаг 9, опорную шайбу 12), что предохраняет термосистему от разрушения.Предмет изобретения 1, Регулятор температуры прямого действия, содержащий помещенную в корпусе термоспстему с оильфонным чувствительным элементом, воздействующим посредством силового блока и передаточного механизма,на свободно висящий сферический клапан, отличаюирйся тем, что, с целью регулирования зоны пропорциональности, оп содержит разделительный стакан с эксцентрично расположенным относительно его оси штоком, фиксируемый на б корпусе посредством,мелкозубчатого торцового соединения и соединительной гайки, снабженной участками правой и левой резьбы.2. Регулятор по п. 1, отличаюи 1 ийся тем, что,с целью предохранения чувствительного эле мента от разрушения при увеличении температуры сверх установленного значения, он содержит противоперегрузочное устройство, выполненное в виде двух, пружин, одна из которых вставлена в стакан силового блока, а дру гая закреплена на штоке сферического клапана, причем обе пружины связаны кинематически через рычаг передаточного механизма.
