Сервопривод двустороннего действия для систем кондиционирования воздуха летательных аппаратов

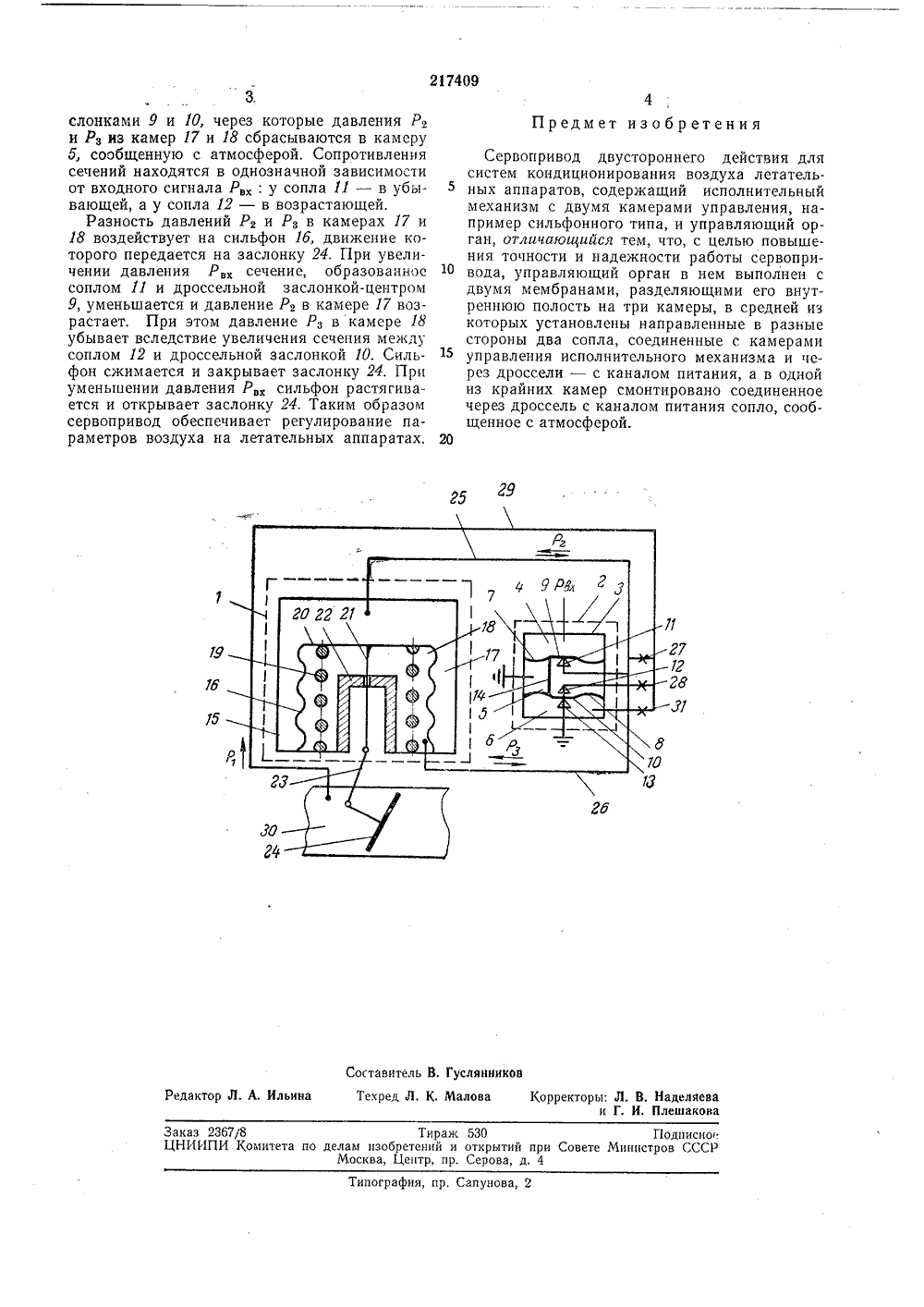

217409 ОПИСАН И ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республикриоритетпубликовано 07 Х.1968. Бюллетень16ата опубликования описания 26.И 11.196 Комитет по деламбретениЯ и открытиЯи Совете МинистровСССР Авторыизобретения. И, Воронин, В, И. Вилямович и Р,Федосеев Заявител СЕРВОПРИВОД ДВУСТОР ОНДИЦИОНИРОВАНИЯ В Изобретение относится к устройствам для регулирования параметров воздуха в системах кондиционирования летательных аппаратов.В известных сервоприводах двустороннего действия, содержащих исполнительный механизм (поршневой или сильфонный) и управляющий орган в виде золотника, применение последнего снижает надежность работы и увеличивает погрешности, вызываемые трением и возможным заеданием трущихся пар от тем. пературных воздействий.В предлагаемом сервоприводе, с целью повышения точности и надежности его работы, управляющий орган выполнен с двумя мембранами, разделяющими его внутреннюю полость на три камеры, в средней из которых установлены направленные в разные стороны два сопла, соединенные с камерами управления исполнительного механизма и через дроссель - с каналом питания, а в одной из крайних камер смонтировано соединенное через дроссель с каналом питания сопло, сообщенное с атмосферой.На чертеже дана принципиальная схема описываемого сервопривода.Он содержит исполнительный механизм 1 и управляющий орган 2, внутри корпуса 3 ко. торого находятся камеры 4, 5 и 6, отделенные друг от друга эластичными мембранами 7 и 8 НЕГО ДЕЙСТВИЯ ДЛЯ СИСТ УХА ЛЕТАТЕЛЬНЫХ АППАРА с жесткими центрами 9 и 10, выполняющими роль заслонок к соплам 11, 12 и 13. Сопло 13 сообщается с атмосферой, Центры мембран жестко связаны между собой штоком 14, 5 В корпусе 15 исполнительного механизмарасположены сильфон 16, разделяющий внутреннюю полость на камеры 17 и 18 управления, и пружина 19. Дно 20 сильфона жестко соединено со штоком 21, который может пере мещаться в направляющей втулке 22 и с помощью шарниров 23 связан с заслонкой 24.Камеры 17 и 18 соединены соответственно каналами 25 и 26 с управляемыми соплами 11 и 12, питание которых осуществляется через постоянные дроссели 27 и 28, связанные каналом 29 с трубопроводом 30 перед заслонкой 24,Работает сервопривод следующим образом.Входной сигнал Р,подается от командного прибора в камеру 4 управляющего органа 0 и воздействует на мембрану 7. Тогда в камере 6, питающейся через постоянный дроссель 31 давлением Р устанавливается давление, равное давлению Р,и регулируемое переменным дросселем, образованным центром-дроссельной заслонкой 10 и соплом 13, так как эффективные площади жестко связанных мембран 7 и 8 одинаковы.В результате перемещения центров мембранизменяются проходные сечения, образованные 0 соплами 11 и 12 и центрами-дроссельными за3.слонками 9 и 10, через которые давления Р и Р, из камер 17 и 18 сбрасываются в камеру б, сообщенную с атмосферой. Сопротивления сечений находятся в однозначной зависимости от входного сигнала Р,: у сопла 11 - в убывающей, а у сопла 12 - в возрастающей.Разность давлений Ра и Р, в камерах 17 и 18 воздействует на сильфон 1 б, движение которого передается на заслонку 24. При увеличении давления Р,сечение, образованное соплом 11 и дроссельной заслонкой-центром 9, уменьшается и давление Рз в камере 17 возрастает. При этом давление Р, в камере 18 убывает вследствие увеличения сечения между соплом 12 и дроссельной заслонкой 10. Сильфон сжимается и закрывает заслонку 24. При уменьшении давления Р,сильфон растягивается и открывает заслонку 24, Таким образом сервопривод обеспечивает регулирование параметров воздуха на летательных аппаратах,217409Предмет изобретенияСервопривод двустороннего действия длясистем кондиционирования воздуха летательных аппаратов, содержащий исполнительный механизм с двумя камерами управления, например сильфонного типа, и управляющий орган, отличающийся тем, что, с целью повышения точности и надежности работы сервопривода, управляющий орган в нем выполнен с двумя мембранами, разделяющими его внутреннюю полость на три камеры, в средней из которых установлены направленные в разные стороны два сопла, соединенные с камерами управления исполнительного механизма и через дроссели - с каналом питания, а в одной из крайних камер смонтировано соединенное через дроссель с каналом питания сопло, сообщенное с атмосферой.20Составитель В, Гуслянников дактор Л. А. Ильина Текред Л. К. Малова Корректоры: Л, В, Наделиева и Г. И. Плешакова аказ 2367/8 Тираж 530 Поди испо ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССМосква, Центр, пр. Серова, д. 4ипография, пр, Сапунова, 2
