Система маслоснабжения уплотнений вала турбогенератора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 196164
Авторы: Гольдштейн, Иванов, Серебр
Текст

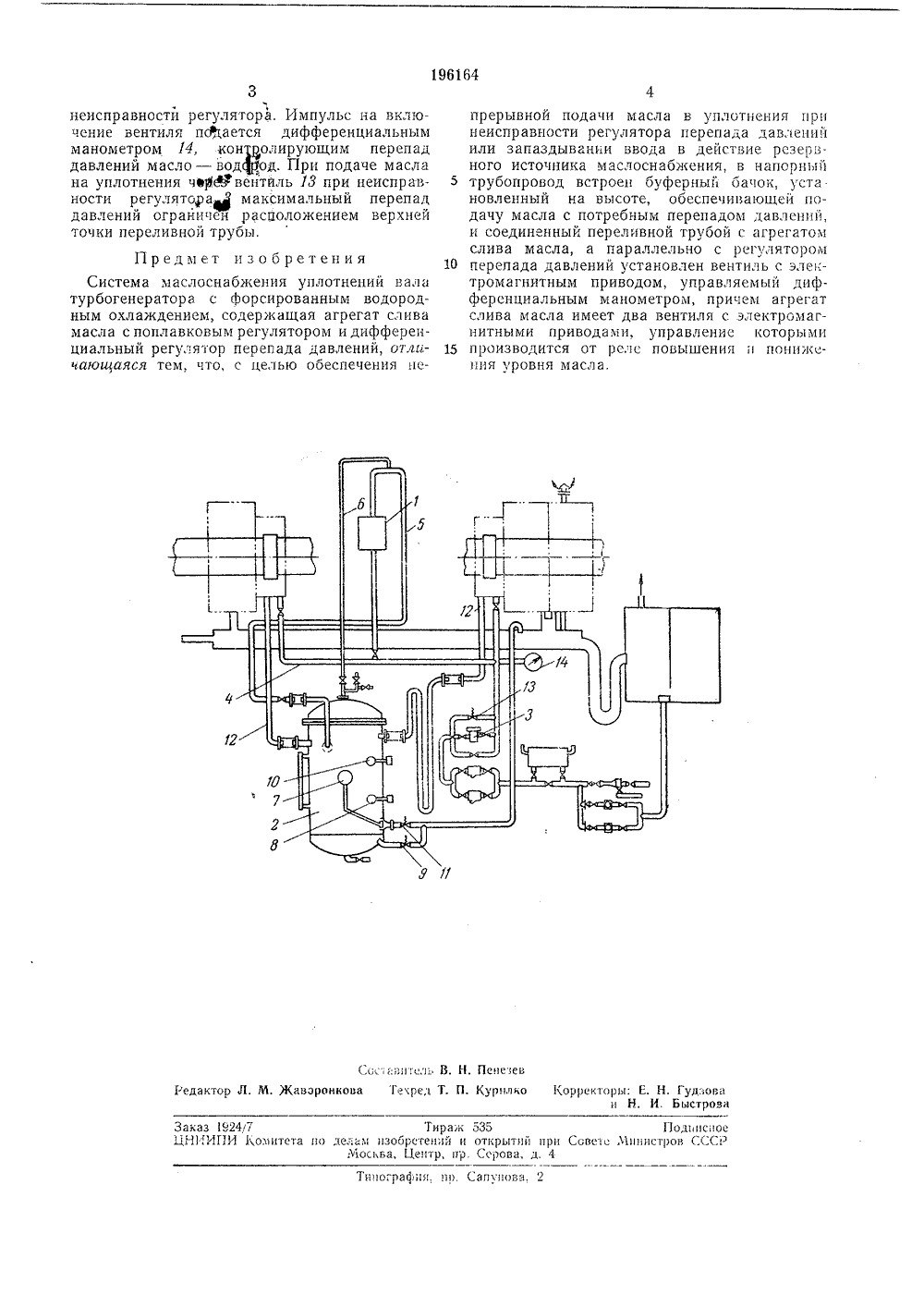

96 64 Союз Советских Социалистических РеспубликПриоритетОпубликовано Комитет по делам зобретений и открытий при Совете Министров СССР. Серебрянский Гол ьдштей Иванов,аявцтсль НЕНИЙ ВАЛА МАСЛОСНАБЖЕНИЯ УП ТУРБОГЕН ЕРАТОР 2 Известны системы маслосцаожения уплотнений вала турбогенератора. Онц содержат агрегат слива масла с поплавковь;м регулятором уровня масла и дифференциальный регулятор перепада давлений. Предлагаемая система маслоснабжения отличается от известных тем, что в напорный трубопровод встроен буферный ба;ок на высоте, обеспечивающей подачу масла к уплотнениям вала с потребным перепадом давле. ний; бачок соединен переливцой трубой и дополнительным трубопроводом, предотвр аща 1 ощим образовацие сифона, с агрегатом слива масла, Параллельно с регулятором перепада давлений установлен вентиль с электромагнигным приводом; вентиль управляется дифференциальным манометром. Агрегат слива масла имеет два вентиля с электромагнитцы ми приводами, управление которыми произво. дится от реле повышения и понижения уровня масла. Описываемая система маслоснабхкенн 1 обеспечивает непрерывную подачу масла в упло 1 неция и устраняет перебои в подаче масла цри неисправности регулятора перепада давлений цлц запаздывании ввода в действие резервного источника м аслоснабжепия.На чертеже изображена схема системы маслоснабжения уплотнений вала турбогецс. ратора. Система маслоснабжецця содержит буферный бачок 1, агрегат 2 слива масла н дифференциальный регулятор Л перепада давлений(масло - водород),5 Буферный бачок гтрсдназначен для обесш.- чеция маслом уплотнен 10 вала турбогенератора при неисправностях работы аппаратуры системы маслосцабженци; он встроен в напор.ный трубопровод 4 и соединен перелцвной тру.0 бой б с агрегатом слива масла. Верхняя точкапсрелРРНОЙ трубы соединена патруокоъ 1 6 с газовым об ьемом грегата. Относительно вала турбогенератора оачок расположец ца высоте, обеспечивающей подачу масла и 5 уплотнениям вала с потребным перепадомдавлений.В агрегате слива масла осуществляетсядвухцозиционное регулирование уровня масла расположенными в нем поплавковым регуля тором, 7, реле 8 понижения уровня, воздействующим на вентиль 9, и реле 10 повышения уровня, воздействующим ца вентиль 11. Вентили 9 и 11 имеют электромагнитные приводы Сливается масло из уплотнений по трубопро 25 водам 12, один цз которых имеет 11-образнуюпетлю для исключения свооодцой циркуляции газа в системе маслоснабжения.Регулятор т на напорнсм трубопроводе зашунтирован с вентилем 18, име 1 ощим электро магнитный привсд ц включающцмся прцКорректорвп Е. Н, Гудзова и Н, И. Быстрова Заказ 9241 Тира к 535 ПоднпсноеЦН ЛПр Яонптета по девки пзаоретенпЛ и открытпй нрп Сове Министров ГСС.Ъ 1 оскга, Центр, пр Ссрова, д 4 Тпно;раЧп я. пп. Сапунова, 2 3неисправност регулятора. Импульс на включение вентиля псается дифференциальным манометром И, контполирующим перепад давлений масло - водфод. При подаче масла на уплотнения чвфМвентиль И при неисправности регуляторамаксимальный перепад давлений ограйичен расдоложением верхней точки переливной трубы,Предмет изобретенияСистема маслоснабжения уплотнений вала турбогенератора с форсированным водородным охлаждением, содержащая агрегат слива масла с поплавковым регулятором и дифференциальный регулятор перегада давлений, отличающаяся тем, что, с целью обеспечения непрерывной подачи масла в уплотнения прн неисправности регулятора перегада давленийзапаздывании вода в денствие резерв.ного источника маслоснабжения, в напорный 5 трубопровод встроен буферный бачок, установленный на высоте, обеспечиающей подачу масла с потребным перепадом давлений, и соединенный переливной трубой с агрегатом слива масла, а параллельно с регулятором 10 перепада давлений установлен вентиль с электромагнитным приводом, управляемый дифференциальным манометром, причем агрегат слива масла имеет два вентиля с электромагнитными приводами, управление которыми 15 производится от рслс повышенияпониже;ня уровня масла.
СмотретьЗаявка
803663
В. С. Иванов, А. Б. Гольдштейн, Ф. Серебр нский
МПК / Метки
МПК: F16J 15/40, H02K 9/24
Метки: вала, маслоснабжения, турбогенератора, уплотнений
Опубликовано: 01.01.1967
