Поплавковое приспособление для регулирования уровня масла и давления воздуха в масляных резервуарах для целей регулирования машин, смазки и пр.

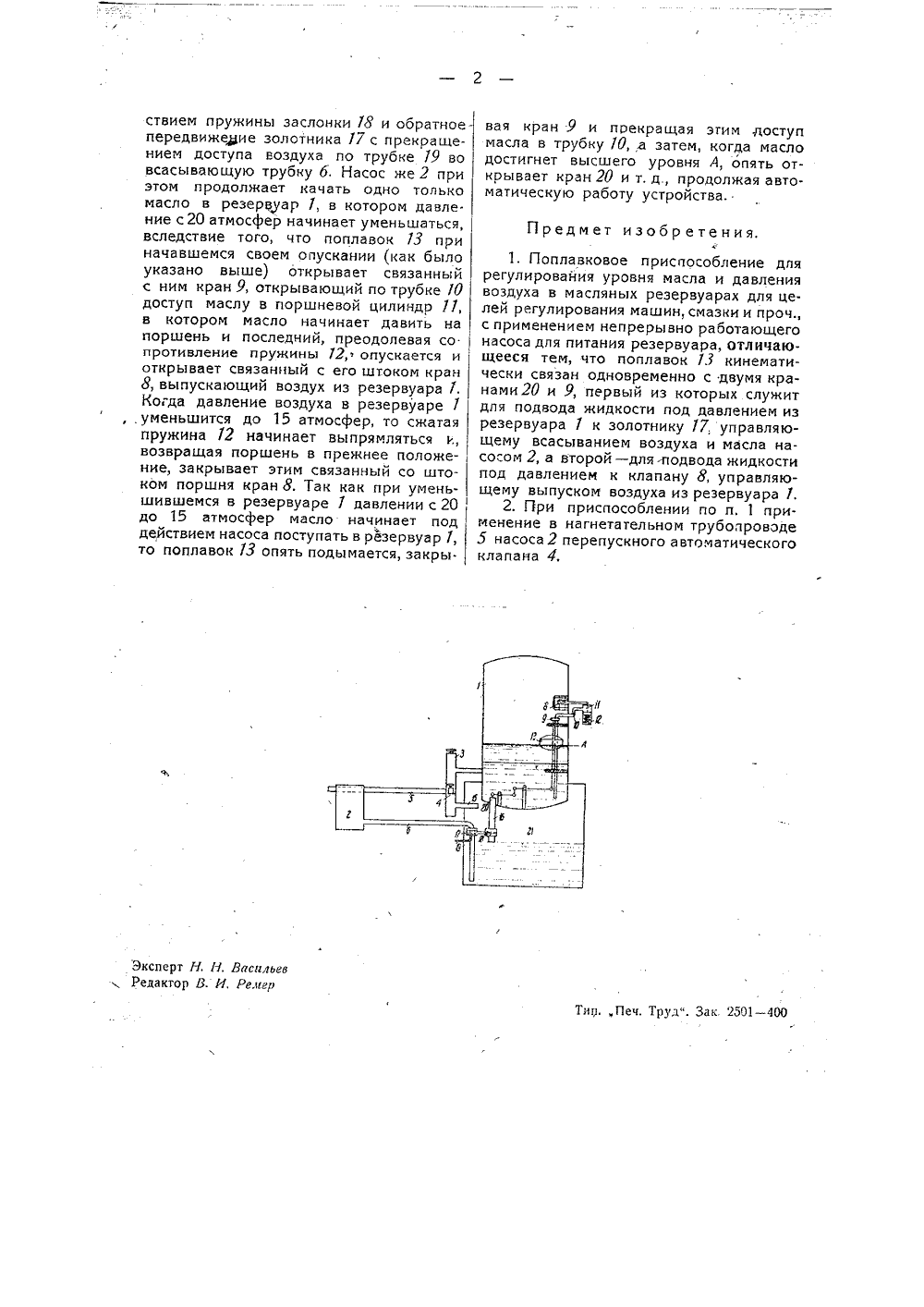

Класс 47 е, 28;88 а, 6 М ЗМ 93 ЛЬСТВО НА ИЗОБРЕТЕН ПИСАН обления дл здуха в мас вания маши я регулированияляных резервуарн, смазки и прочрова, заявленномуМ 127597),ковано 31 октября 193.1 ровня 2 апрел А. И. Нашева пр. о перв. тельства опубл аче авторского св Изобретение относится к поплавковым приспособлениям для регулирования уровня жидкости в питаемом насосом резервуаре путем открывания выпускного вентиля при повышении уровня жидкости в резервуаре до определенного предела. В предлагаемом подобного рода приспособлении, примененном для регулирования уровня масла и давления воздуха в масляных резервуарах с целью регули. рования машин, смазки и проч., с исполь. зованием при этом непрерывно работающего насоса для питания резервуара, находящийся в последнем поплавок кинематически связан одновременно с двумя кранами, Один из кранов служит для подвода жидкости под давлением из ре зервуара к золотнику, управляющему всасыванием воздуха и масла насосом с перепускным автоматическим краном ь нагнетательном трубопроводе, а другой в д подвода жидкости под давлением к клапану, управляющему выпуском воздуха из того же резервуара.На прилагаемом чертеже изображена схема всего приспособления,П редла гае мое п рис пособл ение состоит, в главном, из двух резервуаров 1 и 21 для масла и непрерывно работающего насоса 2. Резервуар 1 снабжен поплав. ком 13, связанным с кранами 20 и 9, регулирующими при помощи ряда приГб 1способлений приток в резервуар 1 масла и воздуха. Резервуар же 21 служит хранилищем для масла, перекачиваемого в резервуар 1, а также для масла, выпускаемого из последнего., С пуском в ход мотора нассс 2 начинает качать масло из резервуара 21 по всасьвающей б и нагнетательной 5 трубкам и через запорный кран 3 в резервуар 1, Когда масло подымется в резервуаре 1 до уровня А, то поднявшийся поплавок 13 посредством системы рычагов и тяг открывает кран 20, вследствие чео масло устремляется в трубку 1 б и открывает своим давлением пружинную заслонку 18, насаженную на поворотный эксцентрический валик. Последний связан тягой с шиберным золотником 17, который при повороте валика открывает через трубку 19 доступ воздуху в нагнетательную трубу б, проходящему далее вместе с маслом в резервуар 1 и постепенно повышающему давление в нем до 20 атмосфер, При достиженииуказанного давления перепускн 0 й кран 4 автоматически закрывает движение масла в резервуар 1 и направляет его по трубке 15 обратно в резервуар 21. В это время уровень масла в резервуаре 1 под давлением воздуха начинает понижаться, а вместе с этим опускается поплавок 13, вследствие чего закрывается кран 20, что влечет за собой закрытие под дей ствием пружины заслонки 78 и обратное передвижеыие золотника 77 с прекращением доступа воздуха по трубке 19 во всасывающую трубку б. Насос же 2 при этом продолжает качать одно только масло в резервуар 1, в котором давле. ние с 20 атмосфер начинает уменьшаться, вследствие того, что поплавок 13 при начавшемся своем опускании (как было указано выше) открывает связанный с ним кран 9, открывающий по трубке 70 доступ маслу в поршневой цилиндр 11, в котором масло начинает давить на поршень и последний, преодолевая со. противление пружины 72," опускается и открывает связанный с его штоком кран 8, выпускающий воздух из резервуара 7. Когда давление воздуха в резервуаре 1 уменьшится до 15 атмосфер, то сжатая пружина 12 начинает выпрямляться и, возвращая поршень в прежнее положение, закрывает этим связанный со штоком поршня кран 8. Так как при уменьшившемся в резервуаре 7 давлении с 20 до 15 атмосфер масло начинает под действием насоса поступать в резервуар 1, то поплавок 13 опять подымается, закры. вая кран 9 и прекращая этим доступ масла в трубку 10, а затем, когда масло достигнет высшего уровня А, опять открывает кран 20 и т, д., продолжая автоматическую работу устройства. Предмет изобретения.1. Поплавковое приспособление для регулирования уровня масла и давления воздуха в масляных резервуарах для целей регулирования машин, смазки и проч., с применением непрерывно работающего насоса для питания резервуара, отличающееся тем, что поплавок 13 кинематически связан одновременно с двумя кранами 20 и 9, первый из которых служит для подвода жидкости под давлением из резервуара 1 к золотнику 17, управляющему всасыванием воздуха и масла насосом 2, а второй - для.подвода жидкости под давлением к клапану 8, управляющему выпуском воздуха из резервуара 1,2, При приспособлении по и. 1 применение в нагнетательном трубопроводе 5 насоса 2 перепускного автоматического клапана 4.
