Статор для электромагнитного воздействия на электропроводящую жидкость
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 196163
Автор: Чобретеии
Текст

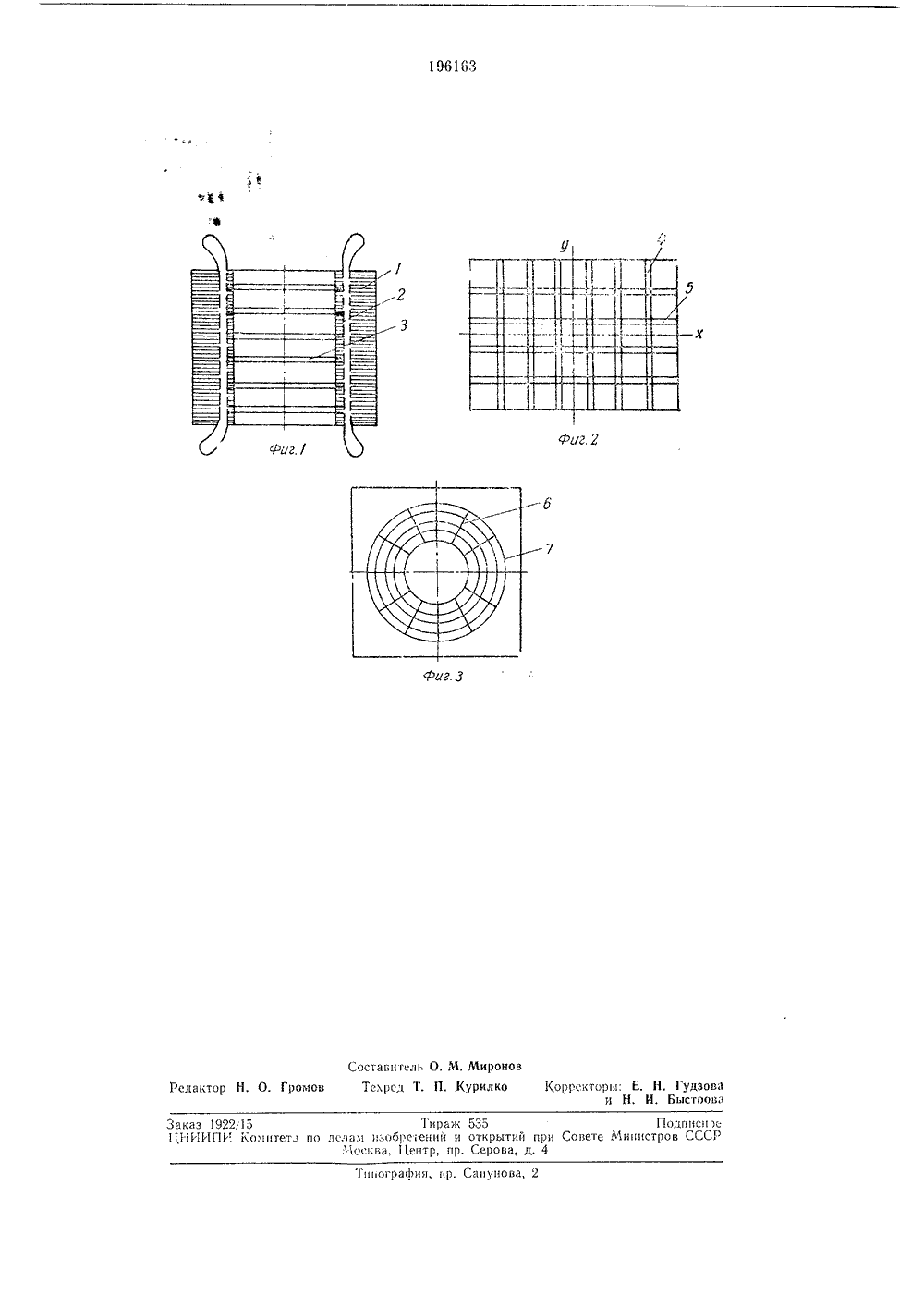

В 6 63 Союз Советских Социалистических Республик-80 у 1.1963 ч" аявлецо 1 Ь 21 цг исосдипсцисм ки.Ч 11 К Н 02 Комитет по дел бретеиий и отк риоритетпубликовац тий ЛК 621,3,044,2.0Дата опубликования описания ЗО.И.19 б Авторгзобрстепг Г. Резиг аявител СТАТОР ДЛЯ ЭЛЕКТРОМАГНИТНОГО ВОЗДЕЙСТВ НА ЭЛЕКТРОПРОВОДЯЩУ 1 О ЖИДКОСТЬ Известны статоры электромагнитного воздействия ца электропроводящую жидкость.Предлагаемый статор позволяет создавать электромагнитное поле, движущееся в любом цаправлеццц. Для этого его обмотки расположецы под углом относительно друг друга.11 а фиг. 1, 2 и 3 представлены различные конструкции предлагаемого статора.Цилицдрический статор (фиг. 1) состоит из магнитопровода 1, обмотки 2, создающей вращагощееся электромагцитное поле, и обмотки г, создающей иоле, бегущее вдоль оси,Обмотки 4 ц 5 плоского или дугового статора (фиг. 2) создают поля, бегущие по разлцчцым осямУ дискового стзтора обмотка б создает вращающееся поле, а обмотка 7 - поле, бегущее в радиальном направлении.Использование статора с двумя обмотками, расположенными под углом друг к другу, позьоляет без поворота статора создавать электромагнитное поле, движущееся в любом цаправлении. Например, при питании обмотки 4 (фиг. 2) поле движется по оси У, при питании обмотки 5 - по оси Л, а при питании обеих обмоток - под углом к осям, причем в зави симости от цапряжеция питания этот угол может мецяться в любых пределах.Цилиндрический статор может быть применен для заливки короткозамкцутых роторов асицхроццых машин, причем наличие двух об- О моток соз ает необходимый псремешивающийэффект, Плоский и дисковый статоры можно использовать для электромагнитцого перемешиванця жидких металлов.Предмет изооретенияСтатор для электромагнитного воздействияца электропроводяшую хкидкость, состоящий из магцитопровода и обмоток переменного тока, от.гичающиися тем, что, с целью создания О электромагг 1 тгого поля, движущегося в любом направлении, обмотки расположены под углом друг отцосительпо друга,г Фы фаг Составитель О. М, Миронов О, Громов Тскрсд Т. П, Курилко Корректоры: Е. Н. Гудзова и Н, И, Быстровад ппограФии, пр. Сапуио Заказ 1922,15 1 ираж 535ЦИИИПИ Комитетпо делам изобретений и открытий при СовМосква, Центр, пр. Серова, д, 4 Подписи те Министров СССР
СмотретьЗаявка
871780
М. Г. Резин
чобретеии
МПК / Метки
МПК: H02K 41/02
Метки: воздействия, жидкость, статор, электромагнитного, электропроводящую
Опубликовано: 01.01.1967
