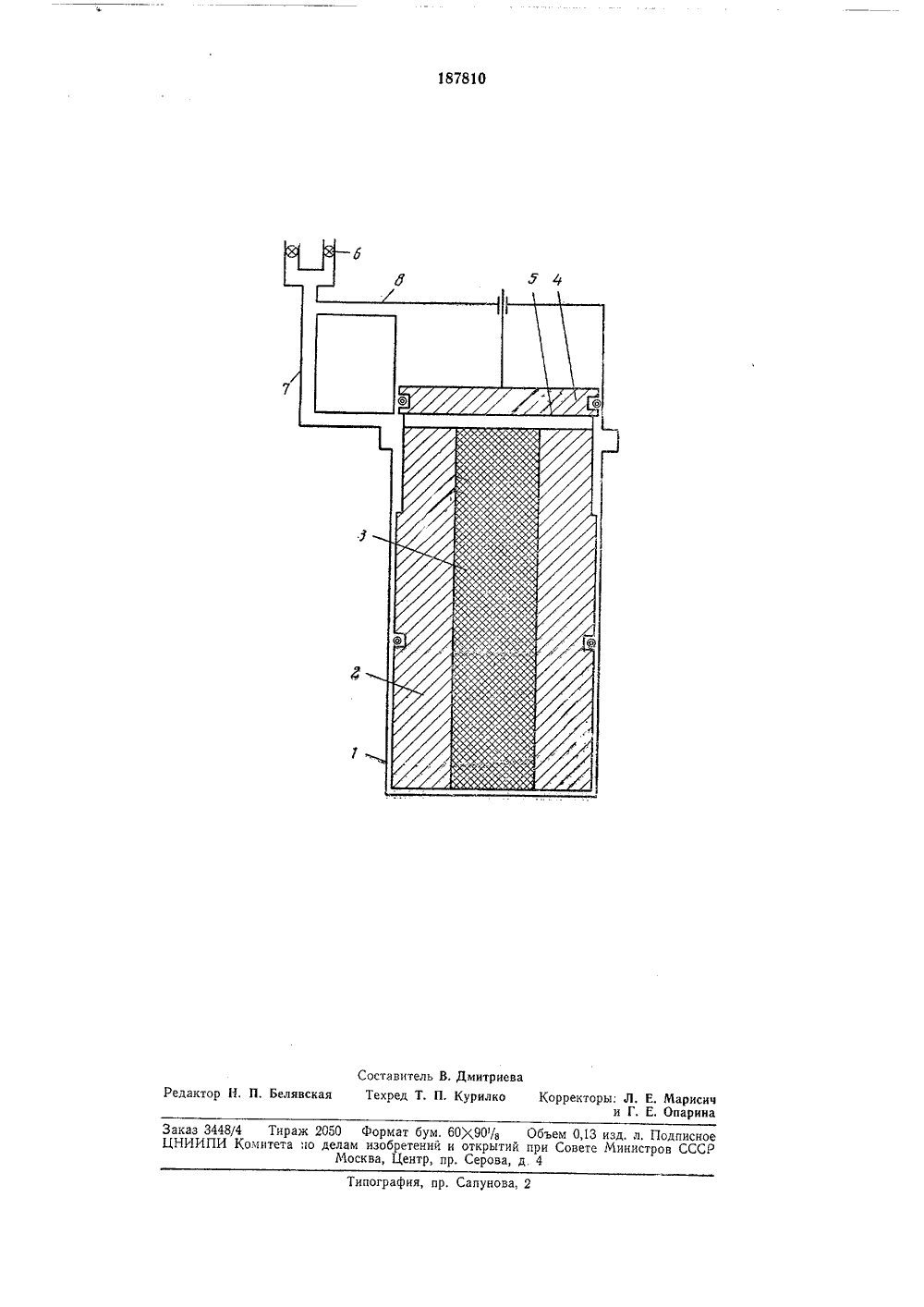

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Созетеииз Социзлиотичзоииз РеолублииЗависимое от авт. свидетельстваЛо 1031761/24-6 Кл. 17 а, 5 471 19/01 Заявлено 30,7111.19 вкис присоединениемПриоритет Комитет оо лелаавизобретений и открытиори Совете МиниотроеСССР 1 ПК Г 25 Ь Г 061 ДК 62 ,5/4.04-242, Бюллетень21 исаи ил 24.Х 1.1966 бликовано 20.Х.1 та опубликовани Авторыизобретения Л, А. Анохин, Г. И, Воронин, С. В. Глухов, В. М.В. П. Сивков, А. Д. Суслов и В. В. СырЗаявитель ков, Е, М. Левин ятников 1 КРООХЛАДИТЕЛЬ Предмет изобретения Известны микроохладители для получениянизких температур по циклу Джиффорда -Мак-Магона, содержащие цилиндр с перемещающимся в нем поршнем, в котором размещен регенератор.Цель изобретения - повышение холодопроизводительности микроохладителя путемулучшения работы регенератора - достигается тем, что теплый конец поршня выполненглухим, а для подачи газа в регенератор набоковой поверхности поршня предусмотреныотверстия,На чертеже схематически изображен описываемый микроохладитель в поперечномразрезе.Он содержит цилиндр 1 с перемещающимсяв нем поршнем 2, в котором размещен регенератор 3. Теплый конец 4 поршня выполненглухим, а для подачи газа в регенератор набоковой поверхности поршня предусмотреныотверстия 5.Микроохладитель заполняется газом черезвпускной клапан б и дополнительные патрубки 7 и 8,Газ, заполняющий регенератор, имеет температуру, равную температуре газа в патрубке 7. При движении поршня вверх газ перетекает из теплой зоны по патрубкам 7 и 8 в регенератор. В патрубке 7 происходит смешение поступающего из теплой зоны газа с находящимся в нем более холодным газом, в результате чего температура поступающей в регенератор газовой смеси понижается, обеспечивая 0 таким ооразом увеличение холодопроизводительность микроохладителя. Микроохладитель для получения низких температур по циклу Джиффорда - Мак-Магона, содержащий цилиндр с перемещающимся в нем поршнем, в котором размещен регенератор, отличающийся тем, что, с целью увеличения холодопроизводительности, теплый конец поршня выполнен глухим, а для подачи газа в регенератор на боковой поверхности поршня предусмотрены отверстия.Составитель В, Дмитриева Редактор И. П. Белявская Техред Т, П, Курилко Корректоры: Л, Е. Марисич и Г. Е. Опарина Заказ 3448/4 Тираж 2050 Формат бум, 60 Х 90/ц Объем 0,13 изд. л, ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д 4Типография, пр. Сапунова, 2
СмотретьЗаявка
1031761
Л. А. Анохин, Г. И. Воронин, С. В. хов, В. М. Зыков, Е. М. Левин, В. П. Сивков, А. Д. Суслов, В. В. Сыром тников
