Рельсовая цепь

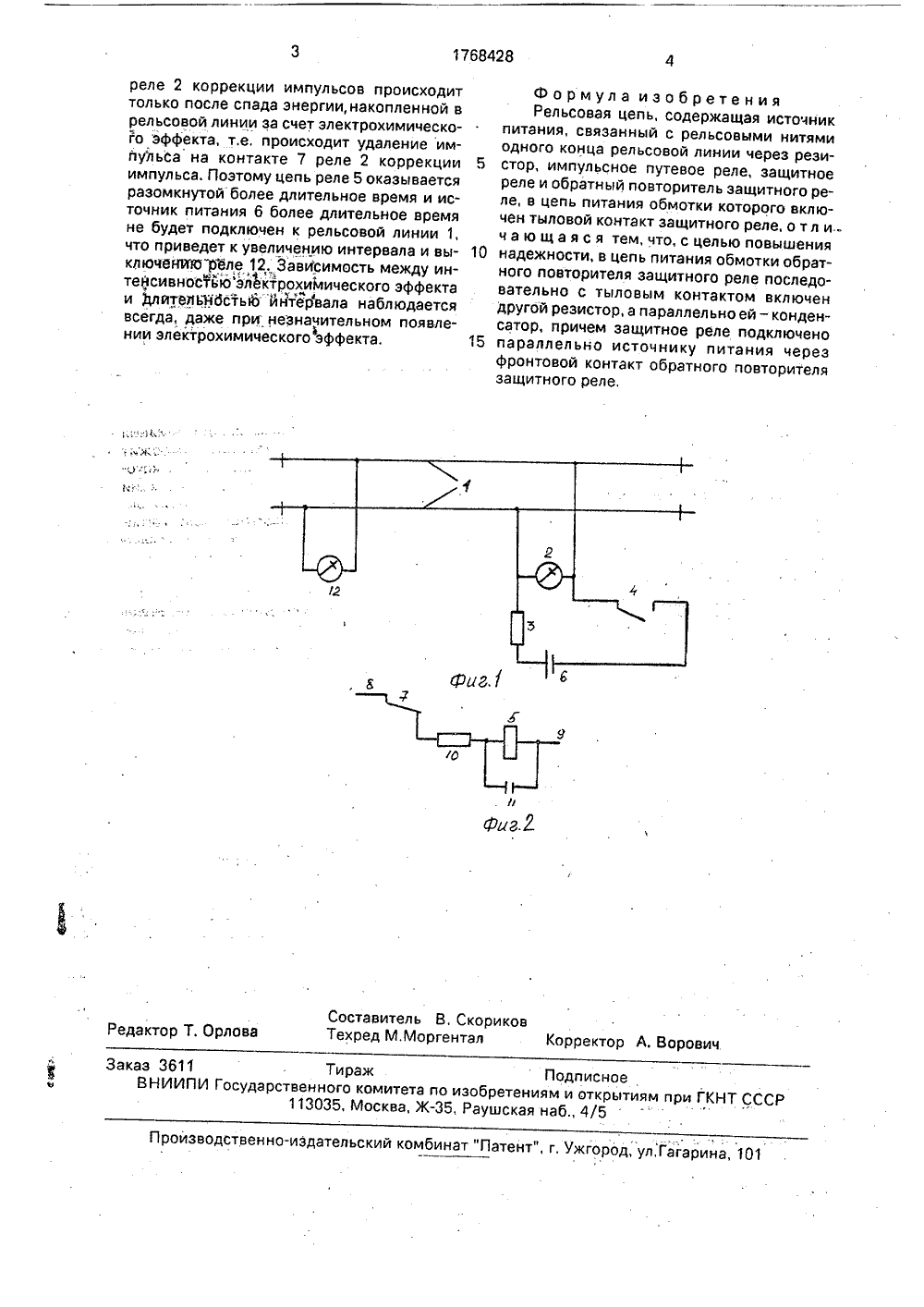

(О) (1) 1)5 В 61 1 23/16 ИЗОБР ОПИСАН ВИДЕТЕЛ ЬСТВУ АВТОРСКО етут инженеорта.Алиевьство СССР3/16, 1983. ится к устроиствам ники на железнодоожет использоватьинтервальным ния поездов, Цель ение надежности. аааЪ 4 овая цепь; на тного повтоОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИРИ ГКНТ СССР(46) 15.10,92. Бюл. 1 Ф 38 (71) Ташкентский инсти лезнодорожного трансп (72) Ю.И,Полевой и М,М (56) Авторское свидетел М 1699844, кл, В 611 2 (54) РЕЛЬСОВАЯ ЦЕПЬ (57) Изобретение относ автоматики и телемеха рожном транспорте и м ся в системах с регулированием движе изобретения - повыш Изобретение относится к устройствамавтоматики и телемеханики на железнодорожном транспорте и может использоваться в системах с интервальнымрегулированием движения поездов.Цель изобретения - повышение надежности,На фиг.1 приведена рельсфиг.2 - схема включения обрарителя защитного реле,Устройство содержит подключенное напитающем конце к рельсовой линии 1 защитное реле 2 через резистор 3 и фронтовойконтакт 4 обратного повторителя 5, источник питания 6. Через тыловой контакт 7 за. щитного реле 2 к полюсам другогоисточника питания через резистор 10 подключен обратным повторитель 5 защитногореле 2. Параллельно обмотке обратного повторителя 5 подключен конденсатор 11, нарелейном конце к рельсовой линии 1 подключено импульсное путьевое реле 12,Рельсовая цепь для исключения влияния электрохимического эффекта содержит рельсовую линию, на питающем конце которой подключены защитное реле коррекции импульсов и через фронтовой контакт обратного повторителя защитного реле и ограничивающий резистор, источник питания, а на релейном конце - импульсное путевое реле, При появлении электрохимического эффекта реле коррекции импульсов и его обратный повторитель удлиняют интервал между импульсами и импульсное путевое реле продолжает работать в импульсном режиме. 1 ил,Устройство работает следующим обраПри отсутствии электрохимического эффекта действие схемы протекает следующим образом, При обесточенном состоянии реле 2 через контакт 7 и резистор 10 возбуждается линию импульс тока и одновременно подает питание на реле 2, Реле 12 и 2 становятся под ток. Реле 2 отключает питание от реле 5, но оноудерживает якорь притянутым за счет разряда конденсатора 11, После истечения времени разряда конденсатора 11 реле 5 опускает контакт 4, который отключает источник питания 6 от рельсовой цепи и реле 2, Реле 2 выключается и контактом 7 опять включает реле 5, которое контактом 4 подключает источник питания 6 к рельсовой линии 1 и реле 2. Цикл повторяется.При наличии электрохимического эффекта последовательность действия приборов остается той же, Однако выключение1768428 Составитель В, СкорикоТехред М,Моргентал орректор А, Ворович едактор Т. Орлов Тираж Подписноесударственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5 Заказ 361 ВНИИизводственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 10 реле 2 коррекции импульсов происходит только после спада энергии, накопленной в рельсовой линии за счет электрохимического эффекта, т.е. происходит удаление имйульйа на контакте 7 реле 2 коррекции импульса. Поэтому цепь реле 5 оказывается разомкнутой более длительное время и источник питания 6 более длительное время не будет подключен к рельсовой линии 1, что приведет к увеличению интервала и выключений реле 12. Зависимость между интенсивностьюэлектрохимического эффекта и длвтельъбстью ййтервала наблюдается всегда, даже при незначительном появлении электрохимического эффекта. Формула изобретения Рельсовая цепь, содержащая источникпитания, связанный с рельсовыми нитями одного конца рельсовой линии через рези стор, импульсное путевое реле, защитноереле и обратный повторитель защитного реле, в цепь питания обмотки которого включен тыловой контакт защитного реле, о т л и.- ч а ю щ а я с я тем, что, с целью повышения 10 надежности, в цепь питания обмотки обратного повторителя защитного реле последовательно с тыловым контактом включен другой резистор, а параллельно ей - конденсатор, причем защитное реле подключено 15 параллельно источнику питания черезфронтовой контакт обратного повторителя защитного реле,
