Сигнализатор температуры подшипника
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

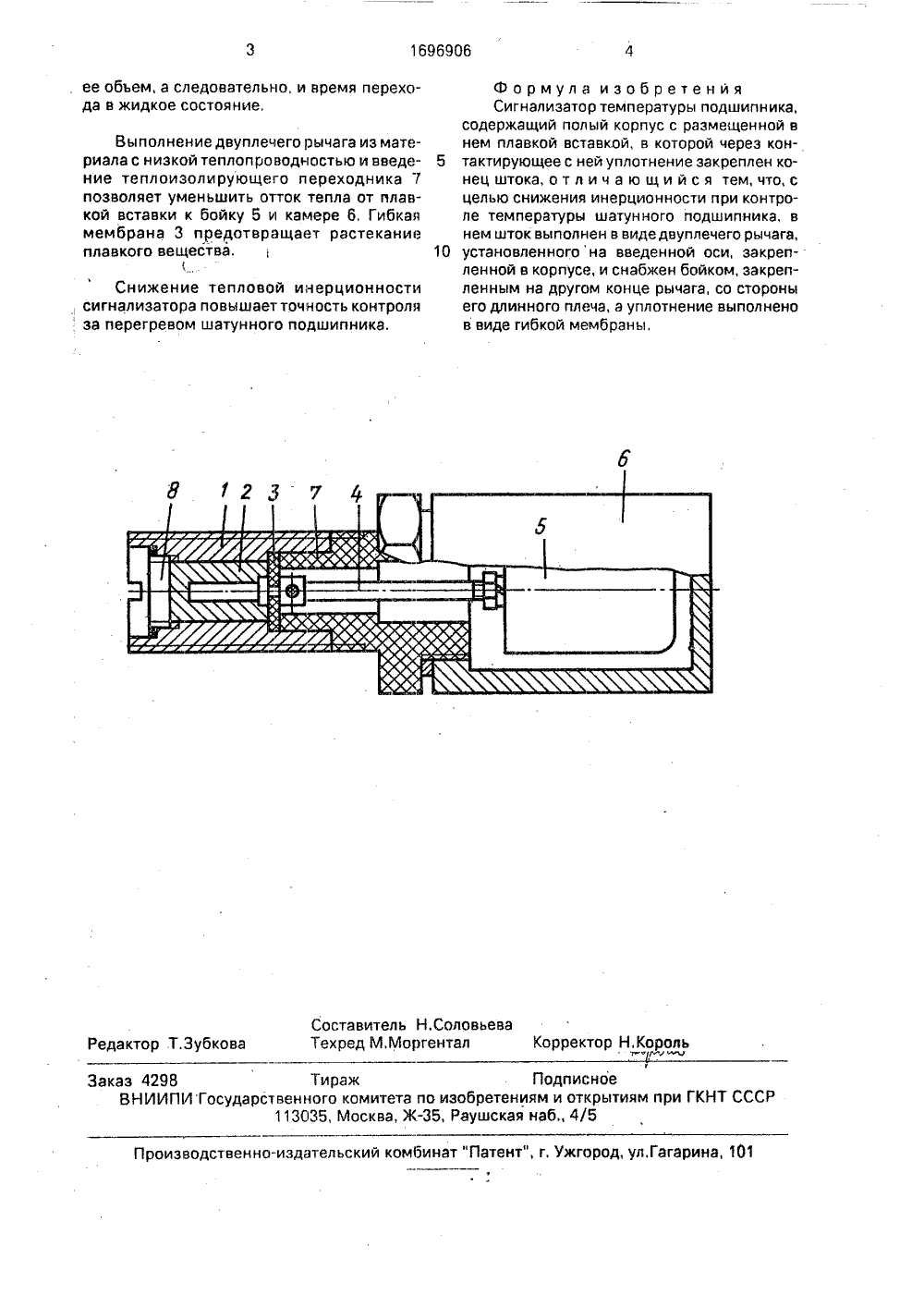

(51)5 0 01 К 1304 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССРИзобретение относится к термометрии и может быть использовано при эксплуатационном контроле поршневых компрессоров и двигателей внутреннего сгорания.Цель изобретения - снижение инерционности при контроле температуры шатунного подшипника,К АВТОРСКОМУ СВИДЕТЕЛ ЬСТВУ(71) Ленинградский технологический институт холодильной промышленности (72) Д,Х,Кулаев и Д,В.Попов(56) Авторское свидетельство СССР М 1190212, кл, 6 01 К 1304, 1983.Патент США М 3777696,кл. 0 01.К 1/02, 1973.(54) СИГНАЛИЗАТОР ТЕМПЕРАТУРЫ ПОД- ШИПНИКА На чертеже схематично изображен сигнализатор температуры,Сигнализатор содержит полый корпус 1, часть которого заполнена плавким веществом в виде вставки 2, с температурой плавления, равной предельно допустимой для данного шатунного подшипника, отделенной от стальной полости уплотнением в виде гибкой мембраны 3, через которую герметично введено короткое плечо двуплечего рычага 4, установленного на оси, закрепленной в корпусе, и выполненного из материала с низкой теплопроводностью, например из стеклокерамики. На длинном плече рычага 4 расположен боек 5. Корпус 1 связан с камерой 6, закрывающей боек 5,(57) Изобретение относится к термометрии и позволяет снизить инерционность сигнализатора температуры шатунного подшипника. В корпусе устройства размещена плавная вставка, в которой через гибкую мембрану закреплено короткое плечо штока, выполненного в виде двуплечего рычага. На свободном конце штока установлен боек. При расплавлении плавкой вставки боек штока соударяется со стенками камеры, связанной с корпусом, Возникающие при этом акустические сигналы регистрируются виброизмерительной аппаратурой. 1 ил. через теплоизолирующий переходник 7, По- (/) лость корпуса закрыта пробкой 8.Сигнализатор температуры работает следующим образом,При повышении температуры шатунно. го подшипника до предельно допустимого значения плавкое вещество вставки 2 расплавляется и освобождает расположенное в О нем плечо рычага 4. Так как контролируемый 0 подшипник совершает возвратно-поступа- О тельное движение вместе с шатуном, то дву плечий рычаг 4 начинает качаться в корпусе 1. При этом боек 5 соударяется со стенками 0 камеры 6. Возникающие при этих соударениях виброакустические сигналы распространяются через звенья механизма на его д корпус и регистрируются, например, виброизмерительной аппаратурой,Использование в данном сигнализаторе двуплечего рычага 4 позволяет обеспечить требуемое перемещение конца его длинного плеча при гораздо меньшем перемещении конца короткого плеча, находящегося в плавкой вставке, что позволяет уменьшить1696906 Составитель Н.СоловьеваТехред М.Моргентал Корректор Н, Корол едактор .Т.Зубко Заказ 4298 ВНИИПИ Гасу Тираж Подписноеенного комитета по изобретениям и открытиям при ГКНТ СССР 13035, Москва, Ж, Раушская наб., 4/5 здательский комбинат "Патент", г. Ужгород, ул.Гагарина,1 зводств ее объем, а следовательно, и время перехода в жидкое состояние,Выполнение двуплечего рычага из материала с низкой теплопроводностью и введение теплоизолирующего переходника 7 позволяет уменьшить отток тепла от плавкой вставки к бойку 5 и камере 6, Гибкая мембрана 3 предотвращает растекание плавкого вещества.1 Снижение тепловой инерционностисигнализатора повышает точность контроляза перегревом шатунного подшипника,Формула изобретенияСигнализатор температуры подшипника,содержащий полый корпус с размещенной внем плавкой вставкой, в которой через кон 5 тактирующее с ней уплотнение закреплен конец штока, отл ич а ю щи йс я тем,что,сцелью снижения инерционности при контроле температуры шатунного подшипника, внем шток выполнен в виде двуплечего рычага,10 установленного на введенной оси, закрепленной в корпусе, и снабжен бойком, закрепленным на другом конце рычага, со стороныего длинного плеча, а уплотнение выполненов виде гибкой мембраны,
СмотретьЗаявка
4623294, 22.11.1988
ЛЕНИНГРАДСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ХОЛОДИЛЬНОЙ ПРОМЫШЛЕННОСТИ
КУЛАЕВ ДМИТРИЙ ХАКИМОВИЧ, ПОПОВ ДМИТРИЙ ВИТАЛЬЕВИЧ
МПК / Метки
МПК: G01K 13/04
Метки: подшипника, сигнализатор, температуры
Опубликовано: 07.12.1991
Код ссылки
<a href="https://patents.su/2-1696906-signalizator-temperatury-podshipnika.html" target="_blank" rel="follow" title="База патентов СССР">Сигнализатор температуры подшипника</a>
