Приспособление для сигнализирования о повышении температуры в подшипниках и т. п.
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

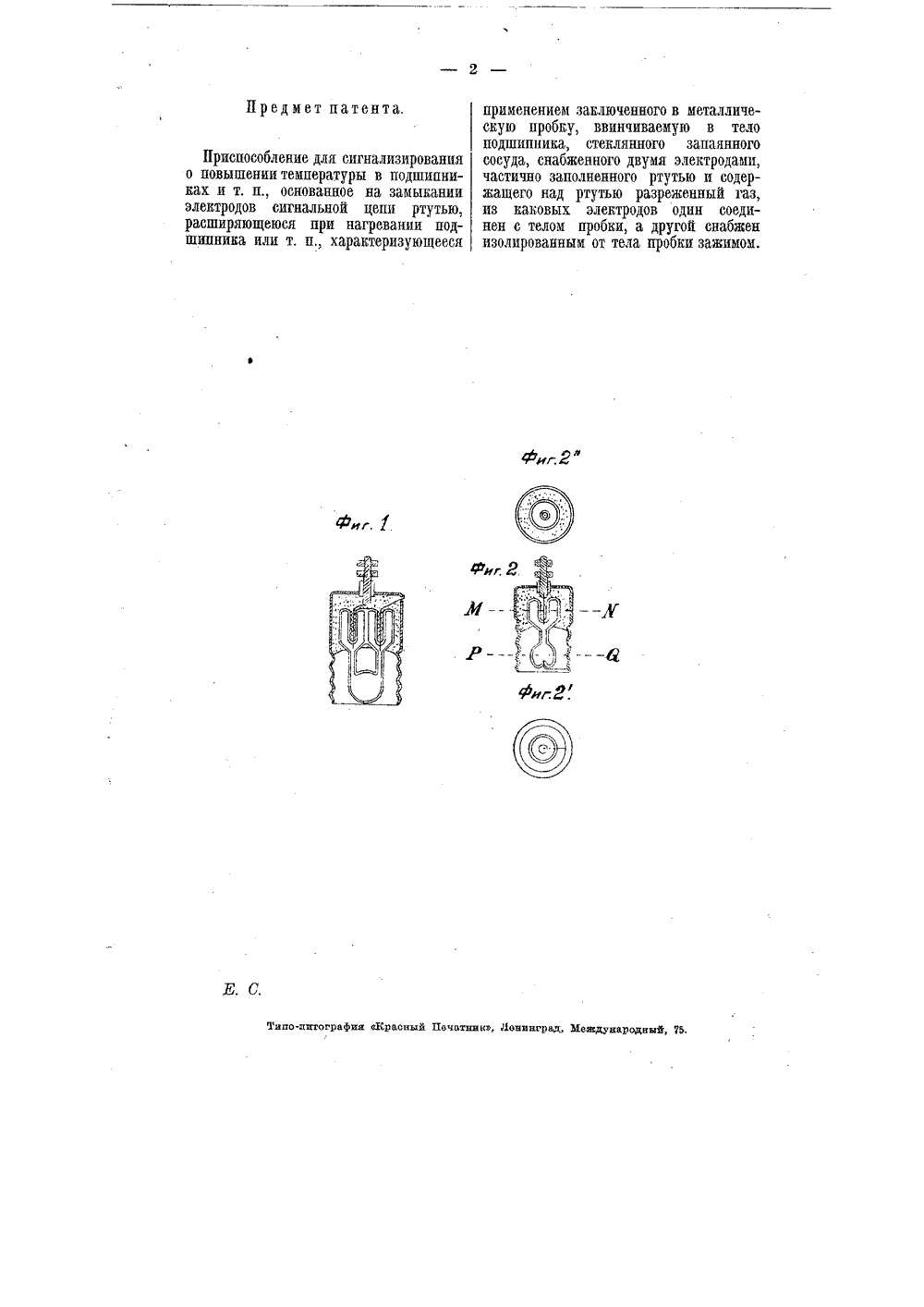

.;ар ОПИСАНИЕ приспособления для сигнализирования о повышении температуры в подшипниках и т. и, К патенту И. П. Камкина и А. Н. Молчанова, заявленному 22 марта 1927 года (ваяв. свид.15913).О выдаче патента опубликовано 29 сентября 1928 года. Действие патента распространяется на 15 лет от 29 сентября 1928 года.На фиг. 1 схематическодо чертежа нзобраыен продольный разрез предзагае-мого приспособления, на фиг. 2 - про-дольный разрез другого его варпантаз на фиг. 2 - разрез по РЯ фиг. 2 и на фиг, 2" - разрез по МХ фиг. 2 (точками показана заливка из гипса или другого изолирующего материала).Приспособление помещается в пробку,сделанную пз меди, которая имеет на-. резку; ее можно ввернуть в тело подшипника или другого исследуемого материала, если это необходимо -(фиг. 1). Ртуть помещается в особый стеклянный резервуар, который имеет в верхней части две трубки (внутренний диаметр / около 1 лл); последйие имеют в верх- них концах особые расширители, в кото-рые ртуть проникает при высоких температурах. В верхней части указанных расширителей устроены контакты, которые касаются ртути при расширении последней. Весь указанный резервуар герметически закрыт, прп чем в нем имеется разреженный газ над ртутью, Еонтакты сделаны пз тонкой проволоки длиною 1 - 2 лм; металл последних, или слой, которым он покрыт, не должен образовать амальгамы с ртутью. Приспособление градуировано на максимальную температуру, прп которой ртуть в обеих трубках касается контактов; указанная температура обозначена на пробке,. Один пз койтактов имеет короткое замыкание через тело пробки с телом подшипника (заземление)з а другой выведен наружу в верхней части пробки, где к нему имеется возможность присоединить провод электрической цепи. При достижении максимальной температуры, указанной на пробке, цепь замыкается, и звонок извещает о ненормальностях в работе подшипников двигателя, трансмиссии и т. п.Фиг,Е Типо-питография Красный Печатник, Пени еидународный, 7 Предмет патента,Приспособление для сигнализирования о повышениитемпературы в подшипниках и т, п., основанное на замыкании электродов сигнальной цепи ртутью, расширяющеюся при нагревании подшипника или т. п характеризующееся применением заключенного в металлическую пробку, ввинчиваемую в тело подшипника, стеклянного запаянного сосуда, снабженного двумя электродами, частично заполненного ртутью и содержащего над ртутью разреженный газ, из каковых электродов один соединен с телом пробки, а другой снабжен изолированным от тела пробки зажимом.
