Система поддержания в прогретом состоянии резервных судовых дизель-генераторов

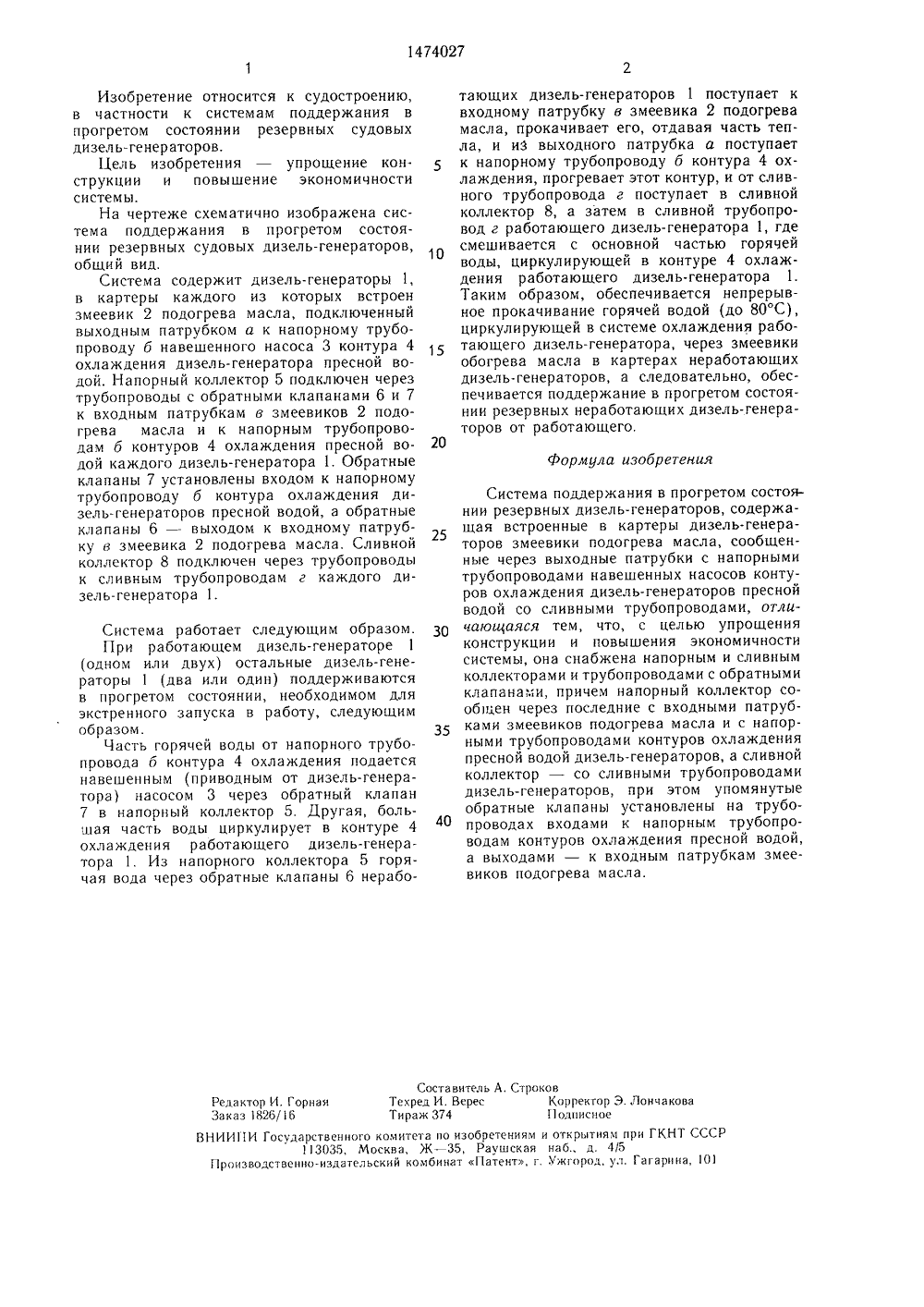

ОЮЗ СОВЕТСКИХ ОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК И 9) (11) 1)4 В 63 ПИСАНИЕ ИЗОБРЕТЕНИ ВТ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР РСКОМ,/ СВИДЕТЕЛЬСТВ(56) Система охлаждения пресной водой.Трубопроводы охлаждения дизельгенераторов и вспомогательных механизмов: Чертеж10620-024-852. в Никола, 1974.(54) СИСТЕМА ПОДДЕРЖАНИЯ В ПРОГРЕТОМ СОСТОЯНИИ РЕЗЕРВНЫХ СУДОВЫХ ДИЗЕЛЬ-ГЕНЕРАТОРОВ(57) Изобретение относится к судостроению, в частности к системам поддержания в прогретом состоянии резервных судовых дизель-генераторов. Цель изобретения - упрощение конструкции и повышение экономичности системы. Система содержит встроенный в картер каждого дизель-генератора 1 змеевик 2 подогрева масла, подключенный выходным патрубком а к напорному трубопроводу б насоса 3 контура 4 охлаждения дизель-генератора пресной водой. Напорный коллектор 5 подключен к выходным патрубкам в змеевиков 2 и к напорным трубопроводам б контуров 4.Обратные клапаны 7 установлены входом к напорному трубопроводу б, а обратные клапаны 6 выходом - к входному патрубку в. Сливной коллектор 8 подключен через трубопроводы к сливным трубопроводам г каждого дизель-генератора. При работающем дизель-генераторе (одном или двух) остальные дизель-генераторы поддерживаются в горячем состоянии для экстренного запуска в работу через напорный коллектор 5, змеевик 2 и сливной коллек- Ж тор 8, 1 ил.1474027 10 15 20 формула изобретения Составитель А. СтроковРедактор И. Горная Техред И. Верес Корректор Э. ЛонцаковаЗаказ 1826/16 Тираж 374 ПодписноеВНИИПИ Государственного комитета но изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101 Изобретение относится к судостроению, в частности к системам поддержания в прогретом состоянии резервных судовых дизель-генераторов.Цель изобретения - упрощение конструкции и повышение экономичности системы.На чертеже схематично изображена система поддержания в прогретом состоянии резервных судовых дизель-генераторов, общий вид.Система содержит дизель-генераторы 1, в картеры каждого из которых встроен змеевик 2 подогрева масла, подключенный выходным патрубком а к напорному трубопроводу б навешенного насоса 3 контура 4 охлаждения дизель-генератора пресной водой. Напорный коллектор 5 подключен через трубопроводы с обратными клапанами 6 и 7 к входным патрубкам в змеевиков 2 подогрева масла и к напорным трубопроводам б контуров 4 охлаждения пресной водой каждого дизель-генератора 1. Обратные клапаны 7 установлены входом к напорному трубопроводу б контура охлаждения дизель-генераторов пресной водой, а обратные клапаны 6 - выходом к входному патрубку в змеевика 2 подогрева масла. Сливной коллектор 8 подключен через трубопроводы к сливным трубопроводам г каждого дизель-генератора 1. Система работает следующим образом.При работающем дизель-генераторе 1 (одном или двух) остальные дизель-генераторы 1 (два или один) поддерживаются в прогретом состоянии, необходимом для экстренного запуска в работу, следующим образом.Часть горячей воды от напорного трубопровода б контура 4 охлаждения подается навешенным (приводным от дизель-генератора) насосом 3 через обратный клапан 7 в напорный коллектор 5. Другая, большая часть воды циркулирует в контуре 4 охлаждения работающего дизель-генератора 1. Из напорного коллектора 5 горячая вода через обратные клапаны 6 нерабо 25 30 35 40 тающих дизель-генераторов 1 поступает к входному патрубку в змеевика 2 подогрева масла, прокачивает его, отдавая часть тепла, и иЗ выходного патрубка а поступает к напорному трубопроводу б контура 4 охлаждения, прогревает этот контур, и от сливного трубопровода г поступает в сливной коллектор 8, а затем в сливной трубопровод г работающего дизель-генератора 1, где смешивается с основной частью горячей воды, циркулирующей в контуре 4 охлаждения работающего дизель-генератора 1. Таким образом, обеспечивается непрерывное прокачивание горячей водой (до 80 С), циркулирующей в системе охлаждения работающего дизель-генератора, через змеевики обогрева масла в картерах неработающих дизель-генераторов, а следовательно, обеспечивается поддержание в прогретом состоянии резервных неработающих дизель-генераторов от работающего,Система поддержания в прогретом состоянии резервных дизель-генераторов, содержащая встроенные в картеры дизель-генераторов змеевики подогрева масла, сообщенные через выходные патрубки с напорными трубопроводами навешенных насосов контуров охлаждения дизель-генераторов пресной водой со сливными трубопроводами, отличаюи(аяся тем, что, с целью упрощения конструкции и повышения экономичности системы, она снабжена напорным и сливным коллекторами и трубопроводами с обратными клапанами, причем напорный коллектор сооб 1 цен через последние с входными патрубками змеевиков подогрева масла и с напорными трубопроводами контуров охлаждения пресной водой дизель-генераторов, а сливной коллектор - со сливными трубопроводами дизель-генераторов, при этом упомянутые обратные клапаны установлены на трубопроводах входами к напорным трубопроводам контуров охлаждения пресной водой, а выходами - к входным патрубкам змеевиков подогрева масла.
