Микроамперметр термоэлектрической системы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 138666
Авторы: Степаненков, Червякова
Текст

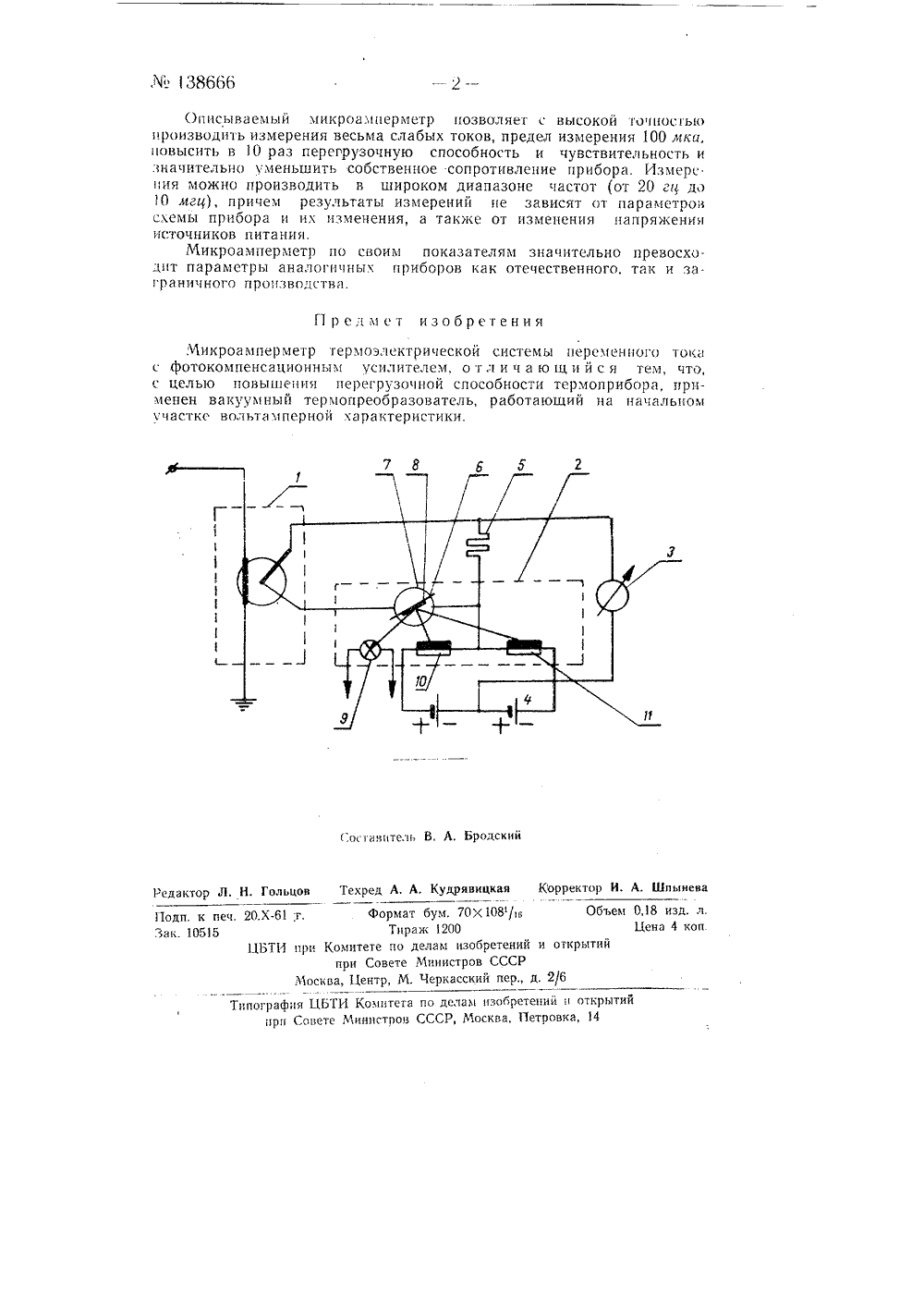

ЗОНДЕ ЕЛСТВО одпсная гр(пп .Л 95 Г. Г. Степаненков и В. И. Червякова МИ КРОАМПЕРМЕТР ТЕРМОЭЛЕКТРИЧЕСКОЙ СИСТЕМЬявлено П) августа 960 г. за )Ъ 676162/24 в Когтите) и открытий при Совете Министров СГ о дела)и изорет ний)уолики)ано в Бюллетенс зоорс)ний Ла 1 за 1961 Известны микроампермтры термоэлекгричской системы переменного тока с фотокомпенсацпонным усилителем. Однако перегрузочная способность таких приборов мала.В описываемом микроамперметре для повышения перегрузочной с);особности термоприбора применен вакуумный термопреобразователь, работаю)ций на начальном участке вольтампрной характеристики.На чертеже изображена схема микроамперметра.."1 икроамперметр термоэлектрической системы состоит из вакуум,кго термопреобразователя 1, работающего на начальном у:)асгк своей вольтамперной характеристики, фотокомпенсационного усилителя 2 постоянного тока, отсчитывающего устройстваи источник) и(- тания 4.Через термопреобразователь 1 проходит измеряемый ток, максимальная величина которого составляет не более 1 Оономинальног) тока. Термоэлектрическая движущая сила, возникающая на выход термопреобразователя 1, сравнивается с паденим напрякения на компенсаниоином сопротивлении 5, причем при их неравенстве через рамку б зеркального гальванометра 7 усилителя 2 проходит ток, зеркальце Я поворачивается вместе с рамкой б и вызывает перераспр. деления светового потока от источника 9 света на фотосопротивл- ния 10 и 1. Отклонение рамки б с зеркальцем 8 прекратится только тогда, когда падение напряжения на сопротивлении 5 уравиовесипг термоэлектродвижущую силу, что будет соответствовать пропорцио нальности силы компенсационного тока и измеряемого. Это даст вс)зможность определить силу измеряемого тока по отсчитывающему ус(- ройству 3.М 38666 Г р ед м ет изобреения Микроамперметр термоэлектрической системы переменного тока с фотокомпенсационным усилителем, о т л и ч а ю щ и й с я тем, что, с целью повышения перегрузочной способности термоприбора, применен вакуумный термопреобразователь, работающий на начальном участке вольтамперной характеристики. Бродский;осгавптель В Редактор Л. Н, Гольцов Техред А, А. Кудрявицкая Корректор И. А, Шпынев 70 Х 108/ в Объем 0,18 изд. л.Цена 4 копизобретений и открытийров СССРский пер., д, 2/6 Формат бум. Тираж 120 Комитете по делам при Совете Минис Москва, Центр, М. ЧеркаПоди. к печ. 20.Хт.Зак. 10515ЦЬТИ п 1 п Типография ЦБТИ Комитета по делам изобретений и открытий прп Совете Министров СССР, Москва, Петровка, 14Описываемый микроамиерметр позволяет с высокой точиосгью производить измерения весьма слабых токов, предел измерения 100 мка, повысить в 10 раз перегрузочную способность и чувствительность и значительно уменьшить собственное сопротивление прибора. Измерс. ния можно производить в широком диапазоне частот (от 20 г 1 до О мгц), причем результаты измерений не зависят от параметров схемы прибора и их изменения, а также от изменения напряжения ИСТОЧНИКОВ ПИТВНИЯ.Микроамперметр по своим показателям значительно превосходит параметры аналогичных приборов как отечественного, так и заграничного производства.
СмотретьЗаявка
676152, 10.08.1960
Степаненков Г. Г, Червякова В. И
МПК / Метки
МПК: G01R 5/22
Метки: микроамперметр, системы, термоэлектрической
Опубликовано: 01.01.1961
Код ссылки
<a href="https://patents.su/2-138666-mikroampermetr-termoehlektricheskojj-sistemy.html" target="_blank" rel="follow" title="База патентов СССР">Микроамперметр термоэлектрической системы</a>
