Установка для измерения прогиба дорожной одежды
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1159969
Авторы: Аленич, Булах, Глуховский, Иваница, Титаренко
Текст

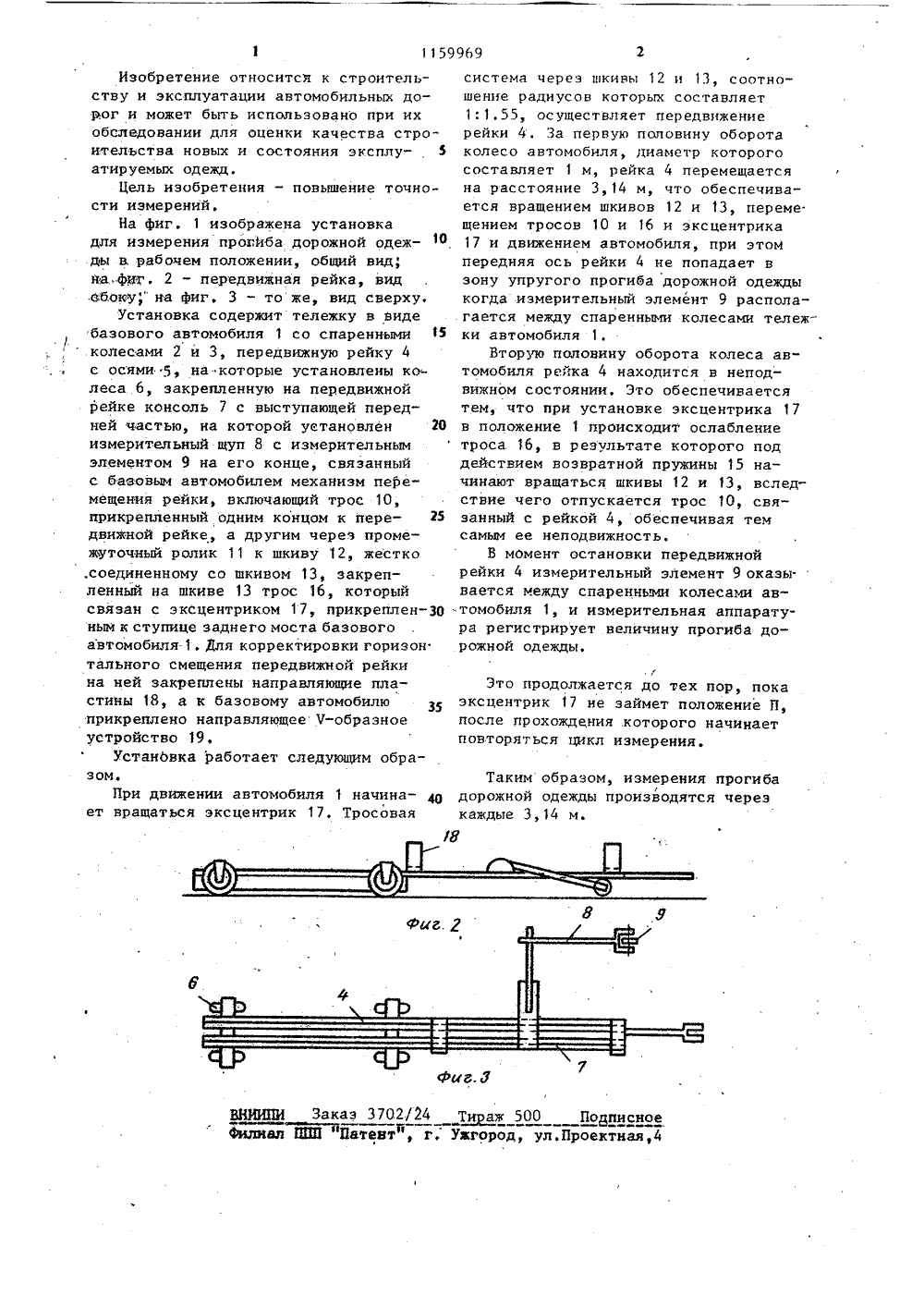

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 19)1) Е 01 С 23 0 ОПИСАНИЕ ИЗОБРЕТЕН ЬСТВУ АВТОРСКОМУ СЕИД еГОСУДАРСТ 8 ЕНКЫЙ КОМИТЕТ СССРпО делАм изОБРетений и ОткРытий(71) Киевский автомобильно-дорожныйинститут им. 60-летия Великой Октябской социалистической революции(56) Авторское свидетельство СССРВ 523156, кл, Е 01 С 23/07, 1976.Авторское свидетельство СССРУ 1020482, кл. Е О 1 С 23/07, 1983,(54)(57) УСТАНОВКА ДЛЯ ИЗМЕРЕНИЯПРОГИБА ДОРОЖНОЙ ОДЕЖДЫ, содержащая тележку со спаренными колесами, пер движную рейку на двух осях, измерительный щуп с измерительным элементом на его конце и механизм перемещения рейки, установленный на тележке, о т л и ч а ю щ а я с я тем, что, с целью повьваения точности измерений, передвижная рейка снабжена консолью . с выступающей передней частью, на которой установлен измерительный щуп с измерительным элементом, и размещена за тележкой по ходу ее движения, причем расстояние от измерительного элемента до передней оси передвижной рейки составляет не менее двух диаметров колеса тележ- Б кие1159969 ВНЯЯПИ Заказ 3702/24 Тираж 500 ПоБписФилиал ПОП Пагеотг, г, Ужгород, ул.Проектная Изобретение относится к строительству и эксплуатации автомобильных дорог и может быть использовано при ихобследовании для оценки качества строительства новых и состояния эксплу-, 5атируемых одежд.Цель изобретения - повышение точности измерений.На фиг. 1 изображена установкадля измерения прогиба дорожной одеж Оды а рабочем положении, общий вид,на,фиг. 2 - передвижная рейка, видебоку," ва фиг. 3 - то же, вид сверху,Установка содержит тележку в виде/,базового автомобиля 1 со спареннымиколесами 2 и 3, передвижную рейку 4с осями 5, на которые установлены колеса 6, закрепленную на передвижнойрейке консоль 7 с выступающей передней частью, на которой уетановлен 20измерительный щуп 8 с измерительнымэлементом 9 на его конце, связанныйс базовым автомобилем механизм перемещения рейки, включающий трос 10,прикрепленный одним концом к передвижной рейке, а другим через промеяьуточный ролик 11 к шкиву 12, жестко.соединенному со шкивом 13, закрепленный на шкиве 13 трос 16, которыйсвязан с эксцентриком 17, прикреплен ным к ступице заднего моста базовогоавтомобиля, Для корректировки горизонтального смещения передвижной рейкина ней закреплены направляющие пластины 8, а к базовому автомобилюприкреплено направляющее Ч-образноеустройство 19,Установка работает следующим образом.При движении автомобиля 1 начинает вращаться эксцентрик 17. Тросовая система через шкивы 12 и 13, соотношение радиусов которых составляет 1:1.55, осуществляет передвижение рейки 4. За первую половину оборота колесо автомобиля, диаметр которого составляет 1 м, рейка 4 перемещается на расстояние 3, 14 м, что обеспечивается вращением шкивов 12 и 13, переме щением тросов 10 и 16 и эксцентрика 17 и движением автомобиля, при этом передняя ось рейки 4 не попадает в зону упругого прогиба дорожной одежды когда измерительный элемент 9 располагается между спаренными колесами тележки автомобиля 1Вторую половину оборота колеса ав" томобиля рейка 4 находится в неподвижном состоянии, Это обеспечивается тем что при установке эксцентрика 17 в положение 1 происходит ослабление троса 16, в результате которого под действием возвратной пружины 15 начинают вращаться шкивы 12 и 13, вследствие чего отпускается трос 10, связанный с рейкой 4, обеспечивая тем самым ее неподвижность.В момент остановки передвижной рейки 4 измерительный элемент 9 оказывается между спаренньии колесами ав.томобиля 1, и измерительная аппаратура регистрирует величину прогиба дорожной одежды. Это продолжается до тех пор, пока эксцентрик 17 не займет положение П, после прохождения которого начинает повторяться цикл измерения. Таким образом, измерения прогиба/дорожной одежды производятся черезкаждые 3,14 м.
СмотретьЗаявка
3737040, 25.01.1984
КИЕВСКИЙ АВТОМОБИЛЬНО-ДОРОЖНЫЙ ИНСТИТУТ ИМ. 60-ЛЕТИЯ ВЕЛИКОЙ ОКТЯБРЬСКОЙ СОЦИАЛИСТИЧЕСКОЙ РЕВОЛЮЦИИ
ИВАНИЦА ЕВГЕНИЙ ВАСИЛЬЕВИЧ, ГЛУХОВСКИЙ ВЛАДИМИР НИКОЛАЕВИЧ, БУЛАХ АЛЕКСАНДР ИВАНОВИЧ, ТИТАРЕНКО АЛЕКСАНДР МИХАЙЛОВИЧ, АЛЕНИЧ МИХАИЛ ДМИТРИЕВИЧ
МПК / Метки
МПК: E01C 23/07
Метки: дорожной, одежды, прогиба
Опубликовано: 07.06.1985
Код ссылки
