Корпус машины
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
КОРПУС МАШИНЫ, например, тонкостенной полубной амфибии, включающий днище борта, торсионные балки и закрепленные между ними опоры под агрегаты, отличающийся тем, что, с целью обеспечения выставки и закрепления опор корпуса по трем взаимно перпендикулярным координатам без подгоночных работ и применения регулировочных прокладок, опора имеет П-образный паз у основания, например, клинообразной стойки, а между торсионными балками и днищем корпуса в опоре размещена прямоугольная соединительная балка, высота которой не превышает глубины П-образного паза в опоре, причем клиновидные стойки опоры выполнены с уширениям у основания у фланца, при этом уширение двух стоек у фланца перпендикулярно П-образному пазу.
Описание
Цель изобретения обеспечение выставки закрепления опор по трем взаимно перпендикулярным координатам без подгоночных работ и применения регулировочных прокладок.

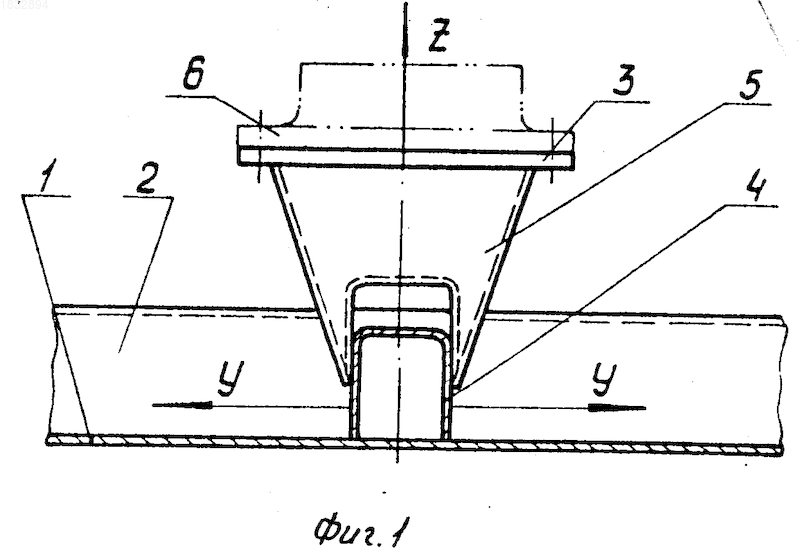

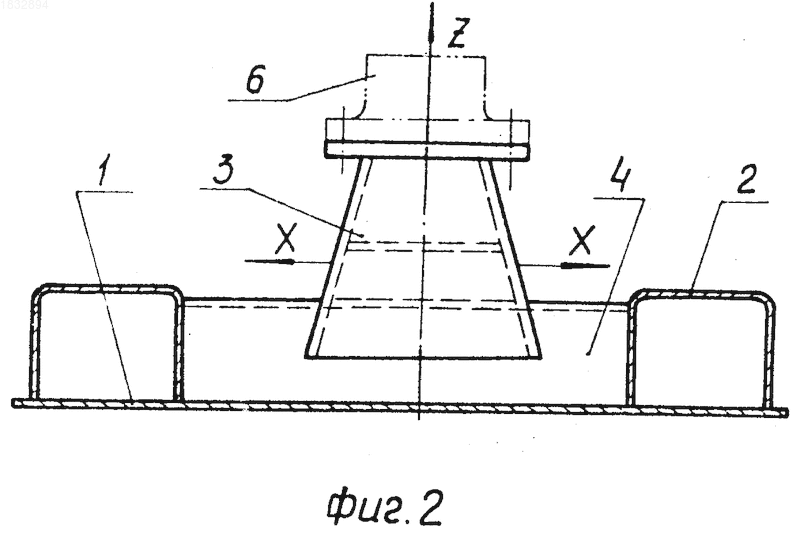

На фиг. 1 изображен корпус машины, поперечный разрез; на фиг. 2 то же, продольный разрез.
Корпус 1 машины с борта на борт закреплен по днищу торсионными балками 2, в которых закреплены кронштейны подвески для крепления балансиров ходовой части и торсионов. Между торсионными балками 2 в местах расположения опор 3 размещены прямоугольные балки 4, прикрепленные к торсионным балкам 2 и к днищу корпуса. На балках 4 закреплены опоры 3 путем насадки их на балку П-образным вырезом, выполненным у основания опоры. Стойки 5 опоры выполнены клинообразной формы с уширением у фланца, перпендикулярным П-образному пазу.
Сборка корпуса осуществляется в следующем порядке.
Перед сваркой опора 3 устанавливается по приспособлению, обеспечивающему заданные координаты Х, Y, Z для посадочных мест агрегата 6. При этом прямоугольная балка 4 заведена в П-образный вырез опоры 3 и между торсионными балками 2. Затем производится последовательная приварка: первоначально балка 4 приваривается к торсионным балкам 2, затем к ней поджимается и приваривается лист днища корпуса 1, после чего осуществляется приварка опор 3 к балке 4.
Изобретение относится к сварным конструкциям, преимущественно тонкостенным корпусам гусеничных амфибий. Цель изобретения обеспечение выставки и закрепления опор по трем взаимно перпендикулярным координатам без подгоночных работ и применения регулировочных прокладок. Корпус машины 1 с борта на борт закреплен по днищу торсионными балками 2, в которых закреплены кронштейны подвески для крепления балансиров ходовой части торсионов. Между торсионными 2 в местах расположения опор 3 размещены прямоугольные балки 4, прикрепленные к торсионным балкам и днищу корпуса. На балках 4 закреплены опоры 3 путем насадки их на балку П-образным вырезом, выполненным у основания опоры. Стойки 5 опоры выполнены клинообразной формы с уширением у фланца, перпендикулярным П-образному пазу. Указанная конструкция обеспечивает сборку без подгоночных работ. 2 ил.
Рисунки
Заявка
1590172/23, 23.05.1975
Крюковский вагоностроительный завод
Прохоров В. М, Дубина Н. Т, Кузнецов С. Н
МПК / Метки
МПК: F41H 7/02
Метки: корпус
Опубликовано: 10.09.1995
Код ссылки
<a href="https://patents.su/0-1832894-korpus-mashiny.html" target="_blank" rel="follow" title="База патентов СССР">Корпус машины</a>
