Передняя управляемая опора шасси летательного аппарата
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1832639
Авторы: Пустинский, Федоров
Формула
ПЕРЕДНЯЯ УПРАВЛЯЕМАЯ ОПОРА ШАССИ ЛЕТАТЕЛЬНОГО АППАРАТА, содержащая стойку с поворотной втулкой, силовой привод втулки, амортизатор и рычаг с колесом, отличающаяся тем, что, с целью повышения надежности и ресурса, улучшения условий эксплуатации и ремонта амортизатора, рычаг шарнирно соединен с поворотной втулкой, а амортизатор посредством шарнирных узлов соединен одним концом с рычагом, а другим с поворотной втулкой.
Описание
Цель изобретения повышение надежности ресурса, улучшение условий эксплуатации и ремонта амортизатора передней управляемой опоры шасси летательного аппарата.
Указанная цель достигается тем, что амортизатор выполнен в виде вынесенного самостоятельного агрегата, шарнирно закрепленного с колесным рычагом с одной стороны и с поворотной втулкой с другой, которая, в свою очередь, шарнирно соединена с колесным рычагом и имеет возможность вращательного движения относительно стойки с помощью зубчатого зацепления.
Шарнирное соединение амортизатора позволяет из всех сил, действующих на колесо, передать на амортизатор только осевые силы.
Предлагаемая конструкция позволяет также снизить трудоемкость и срок ремонта амортизатора в эксплуатации ввиду того, что для обслуживания и ремонта амортизатора не требуется демонтаж и переборка всей опоры.
Таким образом, заявляемое техническое решение соответствует критерию "новизна". Это доказывает и современная теория (Шульженко М.Н. Конструкции самолетов-М. Машиностроение, М. 1971, с. 315-318), которая утверждает, что передние управляемые опоры шасси не могут быть выполнены с вынесенным амортизатором ввиду трудности с созданием механизма разворота.
Анализ известных технических решений (аналогов) в исследуемой области позволяет сделать вывод об отсутствии в них признаков, сходных с существенными отличительными признаками в заявляемой передней управляемой опоре шасси, и признать заявляемое решение соответствующим критерию "существенные отличия".

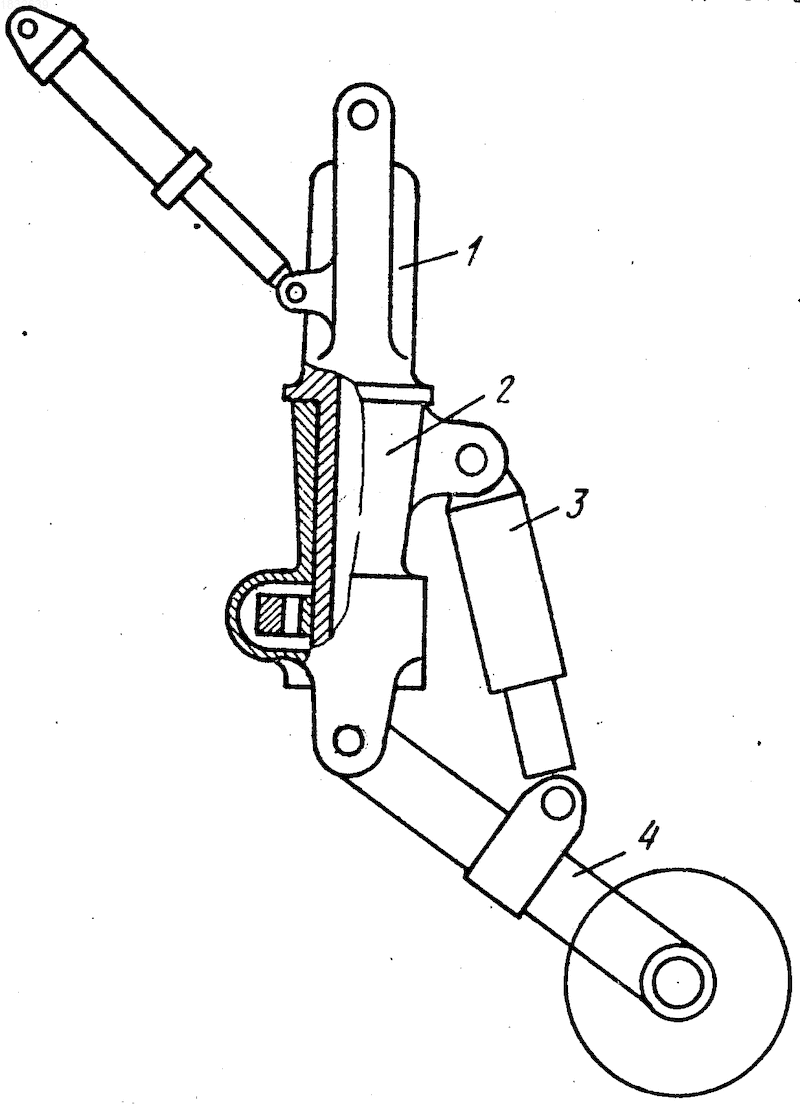

Изобретение поясняется чертежом, на котором представлен общий вид опоры.
На стойке 1 установлена поворотная втулка 2 с возможностью вращения относительно стойки. Втулка 2 шарнирно соединена с колесным рычагом 4. Вынесенный амортизатор 3 шарнирно соединен с поворотной втулкой 2 и колесным рычагом 4. Шестерня 5 закреплена неподвижно на стойке 1 и входит в зацепление с зубчатой рейкой 6, установленной в поворотной втулке 2.
При работе опоры все силы, действующие на колесо, преобразуются на амортизаторе 3 только в осевые силы, что исключает работу амортизатора на изгиб.
Разворот колеса осуществляется подачей гидравлического давления в поворотную втулку 2, при этом происходит поворот втулки с амортизатором и колесным рычагом, а рейка осуществляет обкатывающее движение вокруг шестерни.
Изобретение относится к авиационной технике и может быть использовано в конструкции шасси летательных аппаратов. Цель изобретения - повышение надежности и ресурса, улучшение условий эксплуатации и ремонта амортизатора. Передняя управляемая опора шасси летательного аппарата содержит стойку с поворотной втулкой, силовой привод втулки, амортизатор и рычаг с колесом. Для достижения поставленной цели рычаг шарнирно соединен с поворотной втулкой. Амортизатор посредством шарнирных узлов соединен одним концом с рычагом, а другим - с поворотной втулкой. 1 ил.
Рисунки
Заявка
4924395/23, 03.04.1991
Куйбышевское агрегатное производственное объединение
Федоров В. А, Пустинский Б. А
МПК / Метки
МПК: B64C 25/50
Метки: аппарата, летательного, опора, передняя, управляемая, шасси
Опубликовано: 10.04.1996
