Санитарный модуль летательного аппарата
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. САНИТАРНЫЙ МОДУЛЬ ЛЕТАТЕЛЬНОГО АППАРАТА, содержащий разнесенные по длине кабины и соединенные между собой продольными горизонтальными балками опорные стойки с подкосами, установленные на продольных рельсах пола посредством быстросъемных узлов крепления, отличающийся тем, что, с целью снижения трудозатрат и сокращения времени на переоборудование пассажирской кабины транспортного самолета из пассажирского варианта в санитарный или десантный, модуль снабжен поперечными горизонтальными балками, соединяющими верхние части противолежащих опорных стоек и бортовыми балками с установленными на них десантными креслами, соединяющими нижние части соседних по оси фюзеляжа опорных стоек.
2. Санитарный модуль по п.1, отличающийся тем, что десантные кресла установлены на бортовых балках посредством шпилек.
Описание
Цель изобретения снижение трудозатрат и сокращение времени на переоборудование пассажирской кабины транспортного самолета из пассажирского варианта в санитарный или десантный.

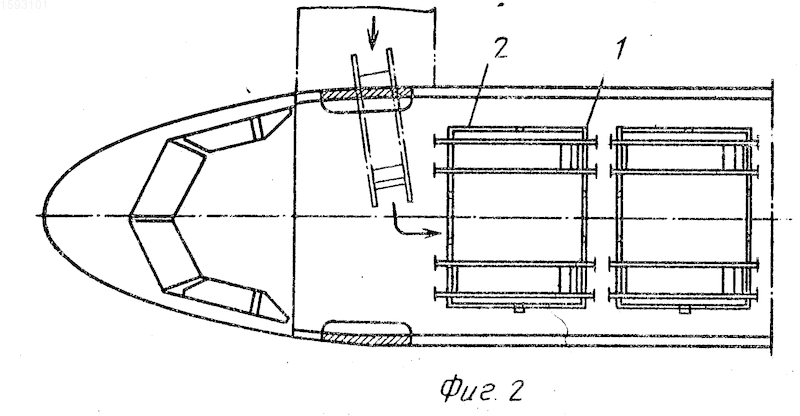

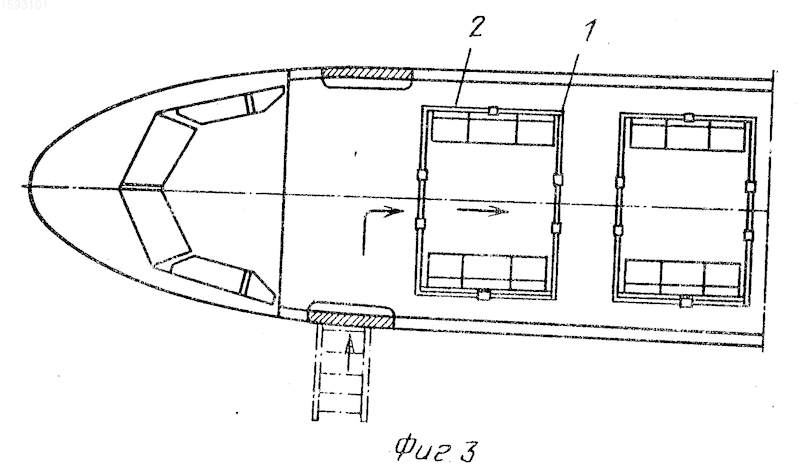

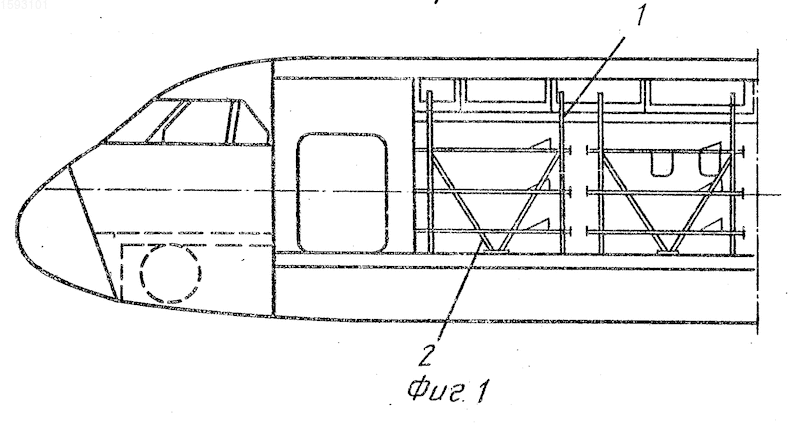

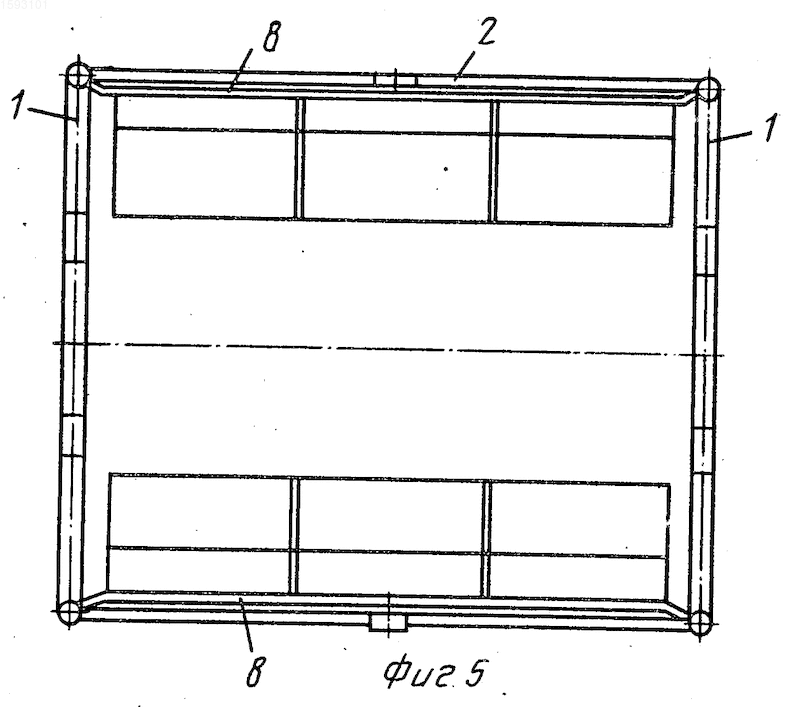

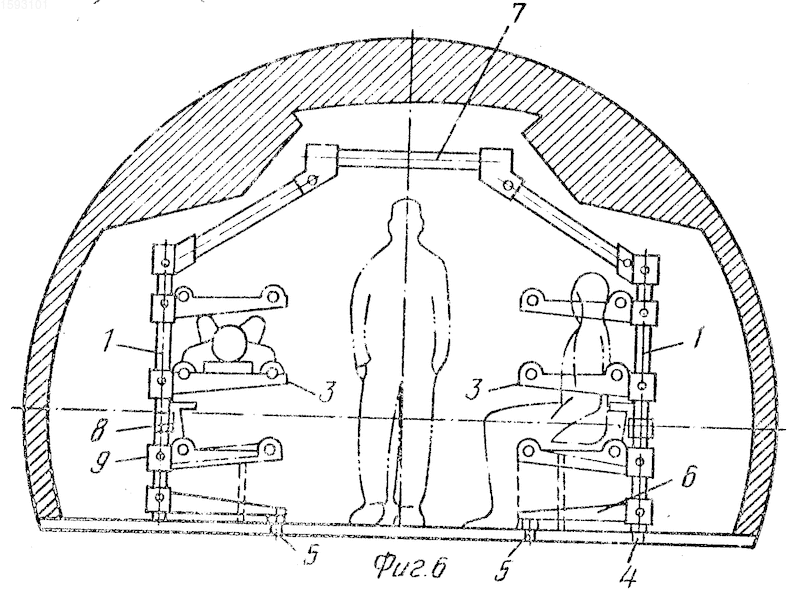

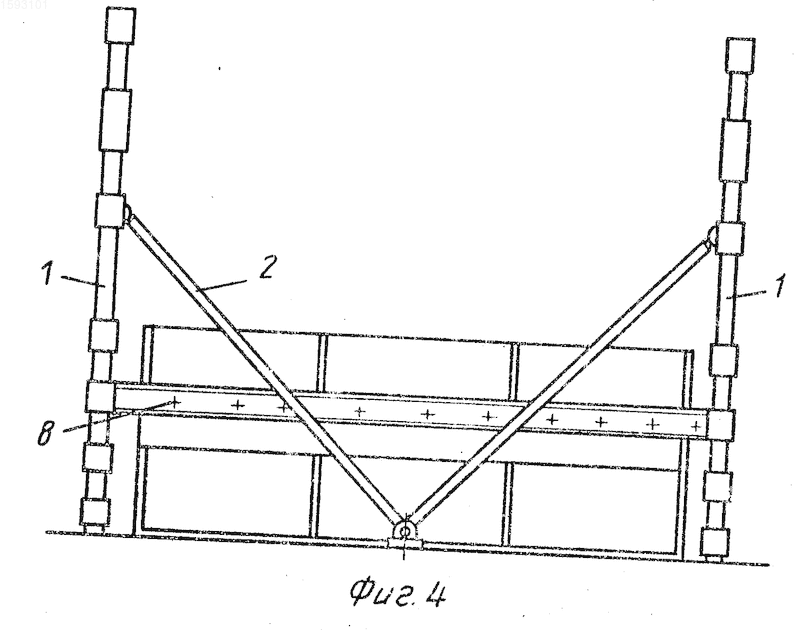

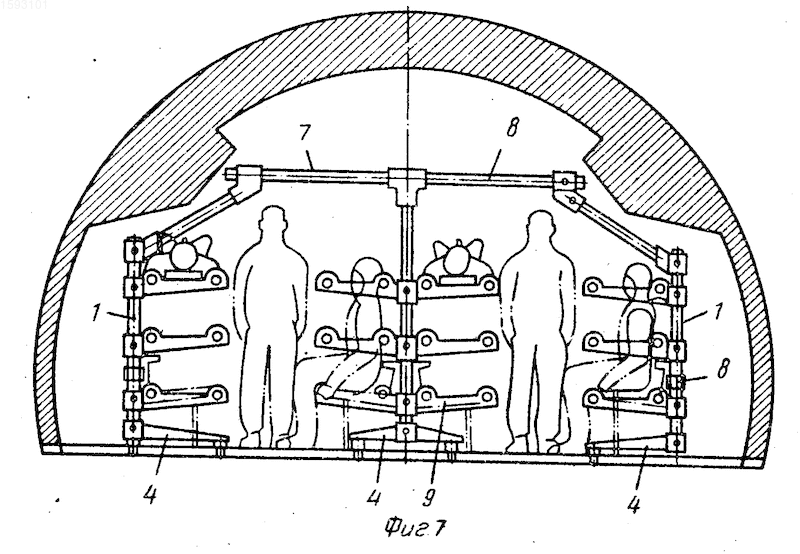

На фиг.1 изображена пассажирская кабина с санитарным модулем в санитарном варианте, вид сбоку; на фиг.2 то же, вид в плане; на фиг.3 пассажирская кабина с санитарным модулем в десантном варианте, вид в плане; на фиг.4 санитарный модуль, вид сбоку; на фиг.5 то же, вид в плане; на фиг.6 санитарный модуль в узкофюзеляжном самолете, поперечное сечение; на фиг.7 санитарный модуль в широкофюзеляжном самолете, поперечное сечение.
Санитарный модуль летательного самолета содержит опорные стойки 1, включающие подкосы 2 и горизонтальные балки 3. Опорные стойки 1 установлены при помощи быстроразъемных узлов 4 крепления на продольных рельсах 5 пассажирского пола 6. Опорные стойки 1 с подкосами 2 соединены при помощи продольных горизонтальных балок 3. Верхние части опорной стойки 1 соединены при помощи поперечных горизонтальных балок 7. Нижние части опорных стоек 1 соединены при помощи установленной бортовой балки 8, к которой посредством шпилек (не показано) прикреплены десантные кресла 9.
Для переоборудования кабины из пассажирского варианта в санитарный в пассажирской кабине на полу 6 к продольным рельсам 5 прикрепляют опорные стойки 1 с подкосами 2. На опорные стойки 1 устанавливают поперечные балки 7. Для использования в десантном варианте нижние части опорных стоек 1 соединяют бортовыми балками 8 для крепления десантных кресел 9 при помощи шпилек.
Демонтаж санитарного модуля происходит в обратной последовательности.
Изобретение относится к авиации. Целью изобретения является снижение трудозатрат и сокращение времени на переоборудование пассажирской кабины транспортного самолета из пассажирского варианта в санитарный или десантный. Для этого устанавливают поперечные горизонтальные балки 7 разной длины в зависимости от диаметра физеляжа, соединяющие верхние части опорных стоек 1 с подкосами. Нижние части опорных стоек 1 соединены посредством установленной бортовой балки 8, к которой посредством шпилек прикреплены десантные кресла 9. 7 ил.
