Устройство для измерения амплитуды и фазы радиосигнала

1. УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ АМПЛИТУДЫ И ФАЗЫ РАДИОСИГНАЛА, содержащее измерительный блок, состоящий из последовательно соединенных первого генератора низкой частоты и первого коммутатора-формирователя, первый выход которого соединен с первым входом первого переключателя, выход которого соединен с первой приемопередающей антенной, первого задающего генератора, первого усилителя мощности, первого приемника и первого амплитудно-фазового измерителя, первый вход которого подключен к первому выходу первого задающего генератора, первый вход первого усилителя мощности соединен с вторым выходом первого коммутатора-формирователя, выход первого усилителя мощности соединен с вторым входом первого переключателя, второй выход которого соединен с первым приемником, и ретранслятор, содержащий последовательно соединенные блок автоматической подстройки фазы и второй генератор низкой частоты, выход которого подключен к первому входу коммутатора-формирователя, первый выход которого соединен с первым входом второго переключателя, соединенного первым выходом со второй приемно-передающей антенной, второй задающий генератор, второй усилитель мощности, второй приемник и второй амплитудно-фазовый измеритель, первый вход которого подключен к первому выходу первого задающего генератора, первые входы блока автоматической подстройки фазы соединены с первыми выходами второго амплитудно-фазового измерителя, второй вход блока автоматической подстройки фазы подключен к первому выходу второго приемника, второй выход блока автоматической подстройки фазы соединен с входом второго задающего генератора, второй выход которого соединен с первым входом второго усилителя мощности, второй вход которого соединен со вторым выходом второго коммутатора-формирователя, выход второго усилителя мощности соединен с вторым входом второго переключателя, второй выход которого соединен с первым входом второго приемника, третий выход второго коммутатора-формирователя соединен с вторым входом второго приемника, отличающееся тем, что, с целью расширения функциональных возможностей путем автоматического определения погрешностей и работоспособности устройства, в измерительный блок введены фазовращатель, первый коммутатор, первый дискретный фазовращатель и первый блок управления, а в ретранслятор введен второй коммутатор, второй дискретный фазовращатель и второй блок управления, первый и второй выходы первого блока управления соединены с вторым входом первого коммутатора-формирователя и первым входом первого коммутатора, соответственно, третьи и четвертые выходы первого блока управления соединены с первыми выходами первого дискретного фазовращателя и первыми входами фазовращателя соответственно, третий выход первого коммутатора-формирователя соединен с вторым входом первого амплитудно-фазового измерителя, выходы которого соединены с входами первого блока управления, выход первого дискретного фазовращателя и первого приемника соединен с вторым и третьим входами первого коммутатора, соответственно, выход которого соединен с третьим входом первого амплитудно-фазового измерителя, первый выход первого задающего генератора соединен с вторым входом первого дискретного фазовращателя, второй выход первого задающего генератора соединен через фазовращатель с вторым входом первого усилителя мощности, первый и второй выходы второго блока управления соединены с вторым входом второго коммутатора-формирователя и первым входом второго коммутатора соответственно, второй и третий входы второго коммутатора соединены с вторым выходом второго приемника и выходом второго дискретного фазовращателя соответственно, выход второго коммутатора подключен к второму входу второго амплитудно-фазового измерителя, третий вход которого соединен с четвертым выходом второго коммутатора-формирователя, вторые выходы второго амплитудно-фазового измерителя соединены с входами второго блока управления, третьи выходы которого подключены к первым входам второго дискретного фазовращателя, второй вход которого соединен с первым выходом второго задающего генератора.
2. Устройство по п. 1, отличающееся тем, что амплитудно-фазовый измеритель содержит первый элемент исключающее ИЛИ, выход которого соединен с входом первого счетчика, выходы которого соединены с первыми входами первого регистра, второй элемент исключающее ИЛИ, выход, соединенный с входом второго счетчика, выходы которого соединены с первыми входами второго регистра, индикаторный блок, вычислительный блок, входная шина которого соединена с выходами первого и второго регистров, а первая выходная шина с индикаторным блоком, вторая выходная шина вычислительного блока соединена с первыми вторыми выходами амплитудно-фазового измерителя, генератор импульсов соединен с первым входом элемента совпадения, выход которого подключен к счетным входам первого и второго счетчиков, формирователь импульсов, первый выход которого соединен с входами установки первого и второго счетчиков, второй выход с входами записи первого и второго регистров, третий выход с управляющим входом вычислительного блока, четвертый выход с вторым входом элемента совпадения, пятый и шестой выходы формирователя импульсов соединены с входами управления первого и второго регистров соответственно, формирователь ортогонального сигнала, первый и второй выходы которого соединены с первыми входами первого и второго элемента исключающее ИЛИ соответственно, а первый выход является выходом амплитудно-фазового измерителя, ограничитель, выход которого соединен с вторыми входами первого и второго элементов исключающее ИЛИ, входы ограничителя, формирователя ортогонального сигнала и формирователя импульсов являются входами амплитудно-фазового измерителя.

Изобретение относится к измерительной технике и может быть использовано в геофизических исследованиях, при создании измерительных систем в геодезии.
Целью изобретения является расширение функциональных возможностей путем автоматического определения погрешностей и работоспособности устройства.

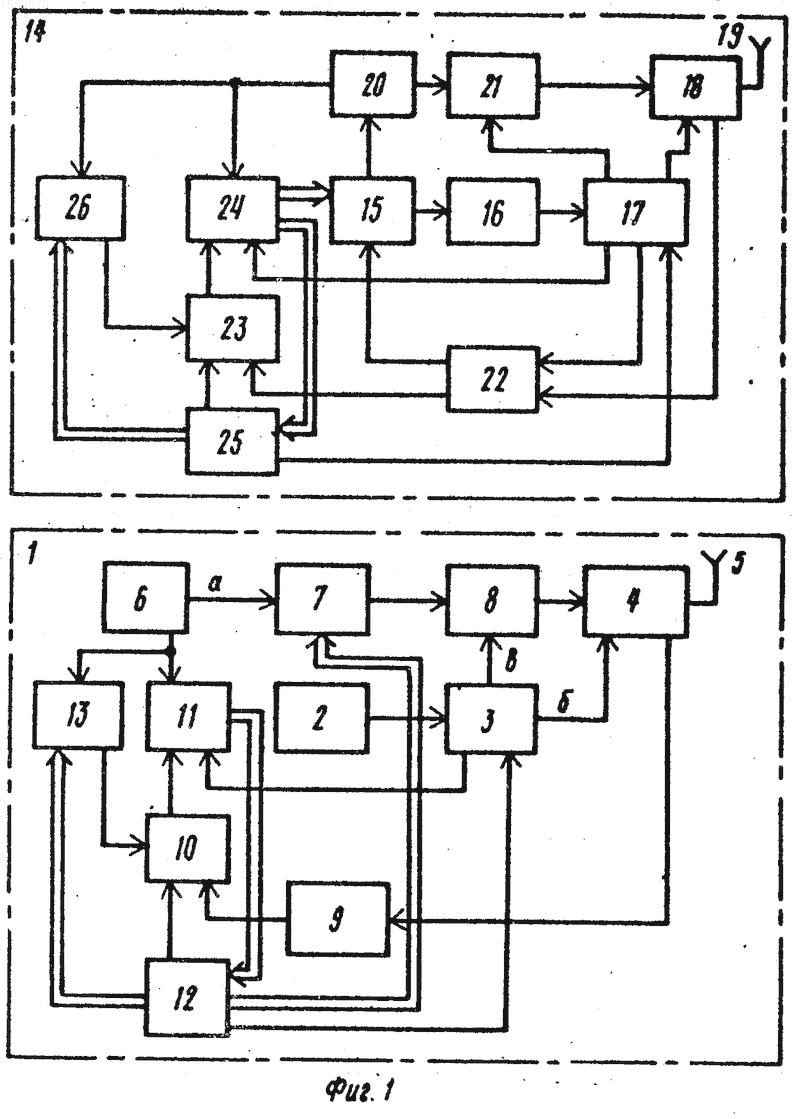

На фиг. 1 приведена структурная схема устройства; на фиг.2 структурная схема амплитудно-фазового измерителя; на фиг.3 вариант реализации формирователя импульсов; на фиг. 4 временные диаграммы, поясняющие работу устройства.
Устройство содержит измерительный блок 1, состоящий из первого генератора 2 низких частот, первого коммутатора-формирователя 3, первого переключателя 4 первой приемопередающей антенны 5, первого задающего генератора 6, фазовращателя 7, первого усилителя 8 мощности, первого приемника 9, первого коммутатора 10, первого амплитудно-фазового измерителя 11, первого блока 12 управления, первого дискретного фазовращателя 13, и ретранслятор 14, содержащий блок 15 автоматической подстройки фазы, второй генератор 16 низкой частоты, второй коммутатор-формирователь 17, второй переключатель 18, вторую приемопередающую антенну 19, второй задающий генератор 20, второй усилитель 21 мощности, второй приемник 22, второй коммутатор 23, второй амплитудно-фазовый измеритель 24, второй блок 25 управления и второй дискретный фазовращатель 26.

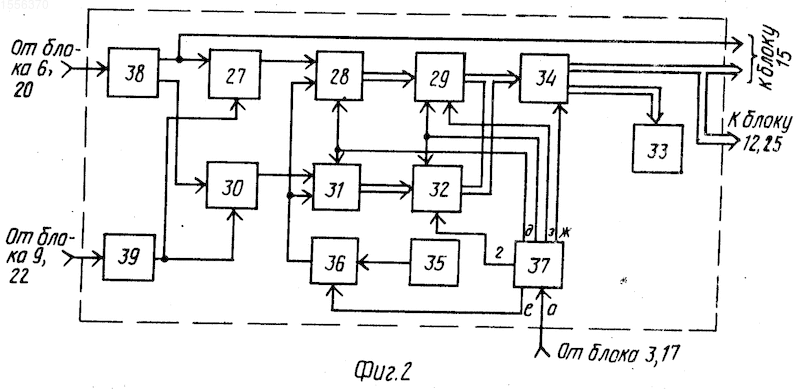

Первый и второй 24 амплитудно-фазовые измерители (фиг.2) содержат первый элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 27, первый счетчик 28, первый регистр 29, второй элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 30, второй счетчик 31 и второй регистр 32, индикаторный блок 33, вычислительный блок 34, генератор импульсов 35, элемент 36 совпадения, формирователь 37 импульсов, формирователь 38 ортогонального сигнала, ограничитель 39.

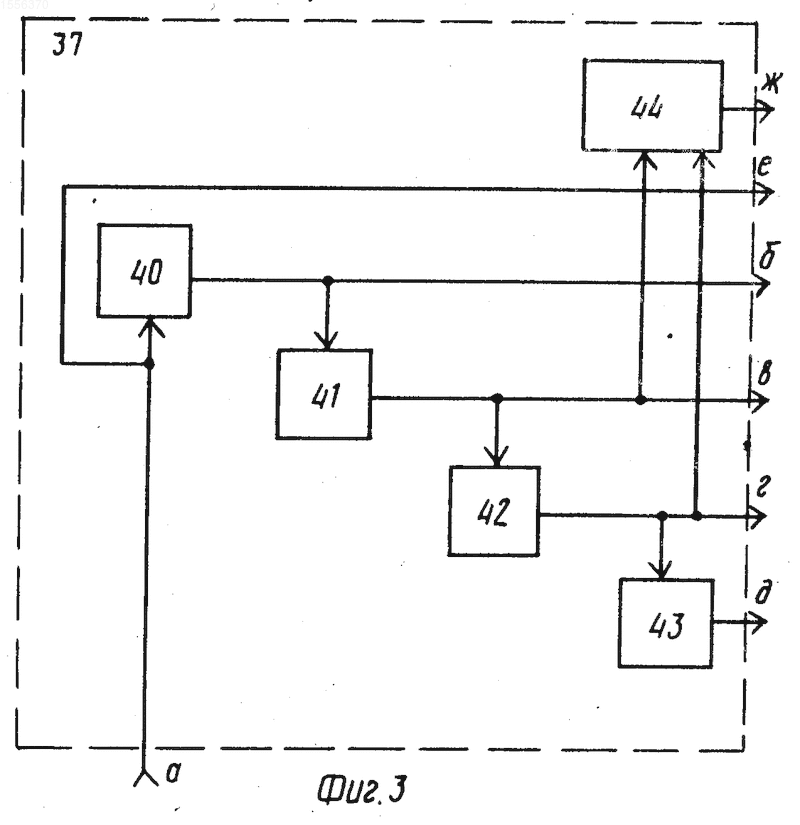

Формирователь импульсов 37 содержит последовательно соединенные формирователь 40, первый элемент 41 задержки, второй элемент 42 задержки, третий элемент 43 задержки, элемент ИЛИ 44.
Первый 12 и второй 25 блоки управления содержат дешифратор адреса, выходы которого соединены через два элемента И с входами управления двух регистров, а также через четыре элемента И-с входами двух RS-триггеров. Выходы триггеров и регистров являются выходами блоков 12 и 25.
Устройство работает следующим образом.
Первый задающий генератор 6 вырабатывает непрерывный гармонический сигнал частотой f, который поступает через фазовращатель 7 на первый усилитель мощности 8 (фиг. 2, диаграмма 45). Первый генератор низкой частоты 2 вырабатывает непрерывный сигнал с частотой F, который поступает на первый коммутатор-формирователь 3, формирующий в рабочем режиме сигналы управления для первого переключателя 4 (фиг.2, диаграмма 47), первого амплитудно-фазового измерителя (фиг. 2, диаграмма 48), Т_n временной цикл работы устройства. В первом усилителе мощности 8 осуществляется усиление сигнала от первого задающего генератора 6 до необходимой величины и формирование выходного радиоимпульсного сигнала под воздействием управляющего сигнала от первого коммутатора-формирователя 3. Радиоимпульсный сигнал от первого усилителя мощности 8, пройдя через первый переключатель 4, излучается в пространство первой приемопередающей антенной 5 (фиг.2, диаграмма 49) в течение времени T_n^I/2.
В течение второго интервала T_n^II/2 первый усилитель мощности 8 сигналом от первого коммутатора-формирователя 3 переводится в режим излучения пониженной мощности (фиг.2, диаграмма 50), вход первого приемника 9 подключается к первой приемопередающей антенне 5 (фиг.2, диаграмма 47), а выход первого приемника 9 через первый коммутатор 10 соединяется с выходом первого амплитудно-фазового измерителя 11.
Понижение уровня сигнала, поступающего от первого усилителя мощности 8, осуществляется до уровня, исключающего искажения в первом приемнике 9. В течение времени T_n^II/2 (фиг. 2, диаграмма 51), когда измерительный блок 1 излучает в пространствo сигнал пониженной мощности, в первом амплитудно-фазовом измерителе 11 осуществляется измерение фазового сдвига ₁ между сигналом от первого задающего генератора 6 и сигналом с выхода первого приемника 9, равного внутреннему фазовому набегу в измерительном блоке 1, величина которого запоминается в первом амплитудно-фазовом измерителе 11. Сигнал, излучаемый в пространство первым измерительным блоком 1 в течение времени T_n^I/2, пройдя через среду распространения, принимается второй приемопередающей антенной 19 ретранслятора 14 и через второй переключатель 18 поступает на вход второго приемника 22. С выходов второго приемника 22 усиленный сигнал под воздействием управляющих сигналов от второго коммутатора-формирователя 17 поступает через второй коммутатор 23 на второй амплитудно-фазовый измеритель 24, на второй вход которого подается непрерывный гармонический сигнал частотой f от второго задающего генератора 20 либо на блок автоматической подстройки фазы 15. Блок автоматической подстройки фазы 15, содержащий синхронные детекторы, обеспечивает формирование управляющего сигнала под воздействием высокочастотной составляющей принимаемого сигнала для постройки второго задающего генератора 20 с точностью до фазы. В блоке автоматической подстройки фазы 15 под воздействием низкочастотной составляющей (огибающей) принимаемого сигнала также формируется сигнал синхронизации второго генератора 16 низкой частоты F, обеспечивающий синхронизацию выходных сигналов второго коммутатора-формирователя 17 ретранслятора 14 под сигналы первого коммутатора-формирователя 3 измерительного блока 1. Второй коммутатор-формирователь 17 служит для формирования в рабочем режиме сигналов управления вторым усилителем 21 мощности (фиг.2, диаграмма 51), вторым переключателем 18, вторым приемником 22 (фиг.2, диаграмма 52), вторым амплитудно-фазовым измерителем 24 (фиг.2, диаграмма 53).
Гармонический сигнал второго задающего генератора 20 частотой f, фаза которого подстроена сигналом управления от блока автоматической подстройки фазы 15 под фазу принимаемого ретранслятором 14 сигнала за время T_n^I/2, поступает на вход второго усилителя мощности 21. Во втором усилителе мощности 21 осуществляется усиление сигнала до необходимой величины и формирование выходного радиоимпульсного сигнала под воздействием управляющего сигнала от второго коммутатора-формирователя 17 (фиг.2, диаграмма 51). Радиоимпульсный сигнал от второго усилителя мощности 21, пройдя через второй переключатель 18, излучается в пpостранство второй приемопередающей антенной 19 (фиг.2, диаграмма 54) в течение времени T_p^I/2.
В течение второго интервала T_p^II/2 второй усилитель мощности 21 сигналом от второго коммутатора-формирователя 17 переводится в режим излучения пониженной мощности (фиг. 2, диаграмма 55), а второй приемник 22 подключается к второй приемопередающей антенне 19 (фиг.2, диаграмма 52).
В течение времени T_p^II/2 (фиг.2, диаграмма 55), когда ретранслятор 14 излучает в пространство сигнал пониженной мощности, во втором амплитудно-фазовом измерителе 24 измеряется фазовый сдвиг ₂ между сигналом от второго задающего генератора 20 и сигналом с выхода второго приемника 22, равный внутреннему фазовому набегу в ретрансляторе 14 и соответствующий сумме фазовых сдвигов сигналов во втором усилителе 21 мощности, втором переключателе 18, втором приемнике 22, втором задающем генераторе 20. Величина измеренного фазового сдвига ₂ засылается в ячейку памяти блока автоматической подстройки фазы 15 и в последующем вычитается из общей фазы _вых принимаемого за времяТ_n^I/2 (фиг. 2, диаграмма 53) сигнала, навязываемой при ретрансляции второму задающему генератору 20. Таким образом сигнал, поступающий с выхода второго задающего генератора 20 на второй усилитель мощности 21 и излучаемый в пространство второй приемопередающей антенной 19 в течение времени T_p^I/2 имеет фазовый сдвиг _p= _вых- ₂, равный фазовому сдвигу _p сигнала, принимаемого ретранслятором 14 в течение времени T_n^I/2, и не содержит фазовых набегов, обусловленных аппаратурой ретранслятора 14. Пройдя вторично через среду распространения, сигнал ретранслятора 14 поступает в измерительный блок 1, принимается первой приемопередающей антенной 5, через первый переключатель 4, первый приемник 9, первый коммутатор 10 поступает на первый амплитудно-фазовый измеритель 11. В первом амплитудно-фазовом измерителе 11 осуществляется измерение амплитуды и фазы _вх принятого сигнала. В амплитудно-фазовом измерителе 11 из полученной величины фазового сдвига входного сигнала _вх вычитается величина измеренного ранее фазового сдвига ₁( _n=_вх- ₁) В фазовом сдвиге _n полностью исключены собственные аппаратурные фазовые набеги измерительного блока 1 и ретранслятора 14, а величинa фазового сдвига _п сигнала, прошедшего дважды через исследуемую среду, равная времени запаздывания радиоволн в точке приема по отношению к моменту их излучения, используется в качестве интерпретационного параметра при геоэлектрических исследованиях методом радиоволнового просвечивания.
При этом погрешности измерения фазы, обусловленные фазовой нестабильностью от времени и воздействием дестабилизирующих факторов (температуры, изменений питающих напряжений и т.д.) на узлы измерительного блока 1 и ретранслятора 14 автоматически исключаются из результатов фазовых измерений. В описанном рабочем режиме устройства производится определение информационного параметра фазового сдвига _n
С целью обеспечения оперативного автоматического определения погрешностей и работоспособности аппаратуры измерительного блока и ретранслятора в устройстве предусмотрен режим калибровки. В этом режиме первый 8 и второй 21 усилители мощности переводятся в режим излучения пониженной мощности, по сигналам с первого 12 и второго 25 блоков управления выходы первого 13 и второго 26 дискретных фазовращателей подключаются первым 10 и вторым 22 коммутаторами соответственно к первому 11 и второму 24 амплитудно-фазовым измерителям (фиг.2, диаграмма 56), а первый 3 и второй 17 коммутаторы-формирователи обеспечивают формирование сигналов управления для первого 11 и второго 24 амплитудно-фазовых измерителей в соответствии с фиг.2 диаграммы 48, 53. В течение времени Т₁ первым 13 и вторым 26 дискретными фазовращателями по сигналам с первого 12 и второго 25 блоков управления соответственно задаются последовательно n значений фазовых сдвигов _i в диапазоне от 0 до 360^о (например, для n 6 задаются фазовые сдвиги ₁ 0^о, ₂= 60^о, ₃ 120^о, ₄ 180^о, ₅ 240^о, ₆300^о), а в первом 11 и втором 24 амплитудно-фазовых измерителях соответственно измеряются последовательно задаваемые фазовые сдвиги ₁ (например, ₁^I, ₂^I, ₃^I, ₄^I, ₅^I, ₆^I ). По разностям между задаваемыми значениями фазовых сдвигов _i и соответствующими измеренными значениями _i^I определяются фазовые погрешности _i первого 11 и второго 24 амплитудно-фазовых измерителей в каждой поверяемой точке их фазовых характеристик (например, ₁- ₁^I= ₁, ₂- ₂^I= ₂, ₃- ₃^I= ₃, ₄- ₄^I= ₄, ₅-- ₅^I= ₅, ₆- ₆^I= ₆), где i номер поверяемой точки на фазовой характеристике первого 11 и второго 24 амплитудно-фазовых измерителей. Полученные значения _i характеризуют фазовые погрешности первого 11 и второго 24 амплитудно-фазовых измерителей. В результате сравнения погрешностей _i с заранее заданным допустимым значением погрешности _макс в первом 11 и втором 24 амплитудно-фазовых измерителях определяется работоспособность первого 11 и второго 24 амплитудно-фазовых измерителей.
Управление последовательным заданием фазовых сдвигов в дискретных фазовращателях, первом 13 и втором 26, осуществляется от первого 11 и второго 24 амплитудно-фазовых измерителей через первый 12 и второй 25 блоки управления соответственно.
По окончании проверки работоспособности первого 11 и второго амплитудно-фазовых измерителей 24 в измерительном блоке 1 и ретрансляторе 14 в течение времени Т₂ (фиг.2, диаграммы 48, 53) определяются фазовые погрешности всех блоков аппаратуры. При этом по сигналам с первого 12 и второго 25 блоков управления выходы первого 9 и второго 22 приемников подключаются первым 10 и вторым 22 коммутаторами соответственно к первому 11 и второму 24 амплитудно-фазовым измерителям (фиг.2, диаграмма 56). Первый 3 и второй 17 коммутаторы-формирователи обеспечивают формирование сигналов управления для первого 11 и второго 24 амплитудно-фазовых измерителей (фиг.2, диаграммы 48, 53).
В течение времени Т₂ в измерительном блоке 1 фазовращателем 7 по сигналам с первого блока 12 управления задаются последовательно m значений фазовых сдвигов _i в диапазоне от 0 до 360^о (например, для m 4 задаются фазовые сдвиги ₁ 0^о, ₂90^о, ₃ 180^о, ₄ 270^о), а в первом амплитудно-фазовом измерителе 11 последовательно измеряются задаваемые фазовые сдвиги _i^I (например, ₁^I, ₂^I, ₃^I, ₄^I), сигналов, прошедших через фазовращатель 7, первый усилитель 8 мощности, первый переключатель 4, первый приемник 9, первый коммутатор 10.
По разностям между заданными значениями фазовых сдвигов _i и соответствующими измерительными значениями _i^I определяются фазовые погрешности _i^I возникающие в аппаратуре измерительного блока 1 в каждой поверяемой точке (например, ₁- ₁^I= ₁, ₂- ₂^I= ₂, ₃- - ₃^I= ₃, ₄- ₄^I= ₄).
Управление последовательным заданием фазовых сдвигов в фазовращателе 7 осуществляется от первого амплитудно-фазового измерителя 11 через первый блок управления 12.
В течение времени Т₂ в блоке автоматической подстройки фазы 15 ретранслятора 14 по сигналам с второго амплитудно-фазового измерителя 24 задаются последовательно m значений фазовых сдвигов в диапазоне от 0 до 360^о, которые навязываются второму задающему генератору 20. Во втором амплитудно-фазовом измерителе 24 последовательно измеряются задаваемые фазовые сдвиги _i^II (например, ₁^II, ₂^II, ₃^II, ₄^II) сигналов второго задающего генератора 20, прошедших через второй усилитель 21 мощности, второйпереключатель 18, второй приемник 22, второй коммутатор 23.
По разностям между задаваемыми значениями фазовых сдвигов _i и соответствующими измеренными значениями _i^II определяются фазовые сдвиги _i возникающие в аппаратуре ретранслятора 14 в каждой поверяемой точке.
Полученные значения _i^I и _i^II характеризуют фазовые погрешности аппаратуры измерительного блока 1 и ретранслятора 14 соответственно. В результате сравнения погрешностей _i^I и _i^II с заранее заданным допустимым значением погрешности _макс в первом 11 и втором 24 амплитудно-фазовых измерителях определяется работоспособность аппаратуры измерительного блока 1 и ретранслятора 14 соответственно, которая характеризуется измерением информационного параметра устройства с гарантированной точностью.
Описанный режим калибровки может выполняться перед началом работы устройства, а также повторяться автоматически с заданным циклом.
Первый 11 и второй 24 амплитудно-фазовые измерители целесообразно реализовать на основе ортогональных фазоизмерителей ограниченных сигналов по структурной схеме (фиг.2).
Сигналы частотой f с выхода первого 9 или второго 22 приемников подаются на ограничитель 39. Прямоугольные импульсы с выхода ограничителя 39 подаются на элементы ИСКЛЮЧАЮЩЕЕ ИЛИ 27, 30. Формирователь ортогонального сигнала 38 вырабатывает из сигналов первого задающего генератора 6 или второго 20 два прямоугольных квадратурных колебания частотой равной f. Первое колебание поступает на элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 27, второе, сдвинутое на 90^о относительно первого, на элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 30.
Первый 27 и второй 30 элементы ИСКЛЮЧАЮЩЕЕ ИЛИ обеспечивают выполнение операций перемножения сигналов с выходов ограничителя 39 и с выходов формирователя 38 ортогонального сигнала. Импульсные последовательности с выходов первого 27 и второго 30 элементов ИСКЛЮЧАЮЩЕЕ ИЛИ поступают на управляющие входы первого 28 и второго 31 счетчиков соответственно.
Сигналы с выходов первого 27 и второго 30 элементов ИСКЛЮЧАЮЩЕЕ ИЛИ используются для управления режимом работы первого 28 и второго 31 счетчиков, которые подсчитывают количество импульсов, поступающих от генератора 35 импульсов через элемент 36 совпадения.
По окончании времени измерения t, формируемого формирователем 37 импульсов (фиг. 3), элемент 36 совпадения закрывается, коды чисел К₁ и К₂, накопленные в первом 28 и втором 31 счетчиках соответственно за измерительный цикл Т_n/T_р, переписываются по сигналам управления формирователя 37 импульсов в первый 29 и второй 32 регистры соответственно.
По сигналам управления от формирователя 37 импульсов в вычислительный блок 34 в соответствии с алгоритмом его работы считывается измерительная информация последовательно с первого 29 и второго 32 регистров. Первый 28 и второй 31 счетчики затем устанавливаются в исходное (нулевое) состояние сигналом от формирователя 37 импульсов, элемент 36 совпадения открывается и цикл измерения повторяется.
Вычислительный блок 34 вычисляет функцию арктангенса отношения измеренных величин, т.е. =arctg (1) где К₁, К₂ коды чисел, накопленные в первом 28 и втором 31 счетчиках соответственно.
В вычислительном блоке 34 первого амплитудно-фазового измерителя 11 в соответствии алгоритмом его работы в интервале t_n вычисляется фазовый сдвиг ₁ измеренный за время T_n^II/2 излучения измерительного блока 1 и равный внутреннему фазовому набегу в измерительном блоке 1. Затем в данном вычислительном блоке 34 в последующем интервале вычисляется фазовый сдвиг _вх измеренный за время T_p^I/2 излучения ретранслятора 11 и равный сумме времени запаздывания радиоволн в точке приема по отношению к моменту излучения _n и внутреннему фазовому набегу в измерительном блоке 1 ₁( _вх= _n+ ₁). В соответствии с алгоритмом в блоке 34 вычисляется разность двух измерений фазовых сдвигов за время T_p^I/2 и T_n^II/2 соответственно _вх- ₁= _n величина которой точно равна фазовому сдвигу сигнала, прошедшего дважды через среду распространения _n
Кроме измеренного фазового сдвига в вычислительном блоке 34 вычисляется также уровень принимаемого сигнала по формуле
C= где К₁, К₂ коды чисел, накопленные в счетчиках 28 и 31 соответственно за время приема сигнала ретранслятора 14 T_p^I/2.
Коды отсчетов _n и С выдаются из вычислительного блока 34 на индикаторный блок 33 измерительного блока 1 по окончании измерительного цикла Т₄.
Вычислительный блок 34 второго амплитудно-фазового измерителя 24, кроме описанных выше операций ввода измерительной информации из первого 29 и второго 32 регистров, выполняет вычисление функции арктангенса отношения измеренных величин за время T_p^II/2 в соответствии с формулой ( 1). Полученная при этом величина фазового сигнала ₂ засылается в блок автоматической подстройки фазы 15.
Формирователь 37 импульсов (фиг.3) выполняет функции формирования управляющих сигналов, необходимых для организации обмена информацией между первым 28 и вторым 31 счетчиками, первым 29 и вторым 32 регистрами, вычислительным блоком 34. Формирователь 40, включенный на входе формирователя 37 импульсов, обеспечивает формирование импульсов по окончании измерительного цикла для переписки информации из первого 28 и второго 31 счетчиков в первый 29 и второй 32 регистры. Сигнал с выхода формирователя 40 проходит элемент 41 задержки и подключает выходы первого регистра 29 к входной шине вычислительного блока 34 для считывания информации из первого регистра 29 в вычислительный блок 34 по сигналу управления, поступающему через элемент ИЛИ 44. затем по сигналу с элемента 42 задержки считывается информация из второго регистра 32.
Вычислительный блок 34 может быть реализован как на элементах непрограммируемой логики, так и на основе микропроцессора по типовой структуре.
Блок автоматической подстройки фазы 15 содержит ячейку памяти, к выходу которой подключен цифроаналоговый преобразователь для преобразования кода ₂ в аналоговый сигнал. Для синхронизации второго задающего генератора 20 и второго генератора низкой частоты 16 в блоке автоматической подстройки фазы 15 содержатся синхронные детекторы.
Первый 3 и второй 17 коммутаторы-формирователи могут быть выполнены в виде счетчика, выходы которого соединены с адресными входами постоянного запоминающего устройства, хранящего значения кодов чисел, соответствующих временным диаграммам фиг.2.
Длительность цикла работы Т_ц предлагаемого устройства (Т_n Т_р) выбирается таким образом, чтобы за время действия радиоимпульса в ретрансляторе 14 и в измерительном блоке 1 успевали выполняться фазовая автоподстройка второго задающего генератора 20 и измерения фазы и уровня сигнала в первом амплитудно-фазовом измерителе 11 и втором амплитудно-фазовом измерителе 24.
Формирователь ортогонального сигнала 34 обеспечивает получение двух сигналов, сдвинутых относительно друг друга на четверть периода выходной частоты равной f, и может быть выполнен в виде фазовращателя на угол /2, к входу и выходу которого подключены ограничители для формирования выходных сигналов формирователя 34 по амплитуде.
Изобретение для измерения амплитуды и фазы радиосигнала может быть использовано в геофизических исследованиях при создании измерительных систем в геодезии. Цель изобретения расширение функциональных возможностей путем автоматического определения погрешностей и работоспособности устройства. В устройство дополнительно введены в измерительный блок: фазовращатель, первый коммутатор, первый дискретный фазовращатель и первый блок управления, а в ретранслятор: второй коммутатор, второй дискретный фазовращатель и второй блок управления. Устройство позволяет за счет автоматического определения фазовых погрешностей и работоспособности аппаратуры измерительного блока и блока ретранслятора обеспечить оперативный контроль узлов измерительного блока и ретранслятора. 4 ил.
