Сплав на основе алюминия
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПЛАВ НА ОСНОВЕ АЛЮМИНИЯ, содержащий марганец, отличающийся тем, что, с целью улучшения стойкости к электрохимической коррозии, он дополнительно содержит металл, выбранный из группы, содержащей лантан, иттрий, неодим, при следующем соотношении компонентов, мас.%:
Марганец - 0,1 - 0,6
Металл, выбранный из группы, содержащей лантан, иттрий, неодим - 0,01 - 0,3
Алюминий - Остальное
Описание
Целью изобретения является улучшение стойкости к электрохимической коррозии.
П р и м е р Каждую смесь, состоящую из алюминия марки А6 и соответствующих лигатур, содержащих марганец и РЗМ, сплавляли при 760-800оС в печах сопротивления. Расплав перемешивали, снимали шлак и отбирали пробу для химического анализа, исследования коррозионных и электрохимических свойств. Образцы для исследования коррозионных свойств имели цилиндрическую форму длиной 100-110 мм и диаметром 8-10 мм. Исследование электрохимических свойств полученных сплавов проводили в среде 3%-ного NaCl потенциодинамическим методом на потенциостате П-5827 М при скорости развертки потенциала 1 мВ/с.

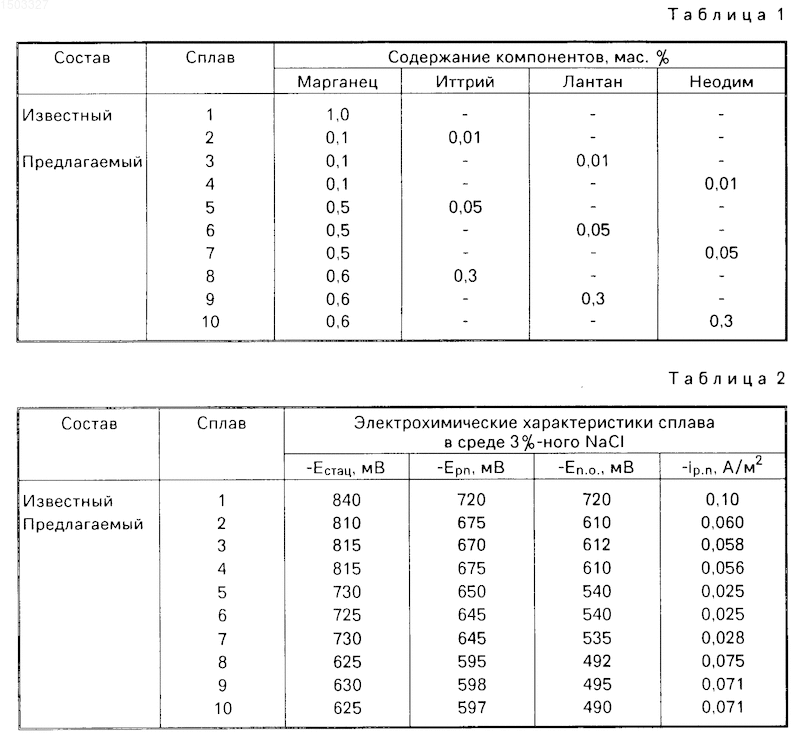

В табл. 1 дан химический состав сплавов на основе алюминия, в табл. 2 электрохимические свойства сплавов.
Из приведенных данных видно, что легирование алюминиевого сплава металлом, выбранным из группы иттрий, лантан, неодим, значительно улучшают его коррозионные и электрохимические характеристики. Плотность тока растворения из пассивного состояния уменьшается в три раза. Если у известного сплава стационарный потенциал находится на уровне потенциала коррозии, то у заявляемого сплава он отличается на 300 мВ. У заявленного сплава потенциал репассивации находится на уровне потенциала коррозии, что обеспечивает своевременно залечивание возникших в результате коррозии пи
Изобретение относится к коррозионностойким алюминиевым сплавам для кабельной техники, используемым для силовых и телефонных кабелей. Цель изобретения - улучшение стойкости к электрохимической коррозии. Сплав на основе алюминия содержит компоненты в следующем соотношении, мас.%: марганец 0,1 - 0,6; металл, выбранный из группы, содержащей лантан, иттрий, неодим 0,01 - 0,3; алюминий - остальное. Сплав имеет следующие характеристики: -Eстац 625 - 810 мВ, -Eр.п 595 - 675 мВ, Eп.а 490 - 612 мВ, iр.п 0,025 - 0,075 А/м2. 2 табл.
Рисунки
Заявка
4321031/02, 11.09.1987
Институт химии им. В. И. Никитина
Ганиев И. Н, Вахобов А. В, Забелин А. М, Штернберг А. В, Степанец В. В, Володин М. Т
МПК / Метки
МПК: C22C 21/00
Метки: алюминия, основе, сплав
Опубликовано: 10.01.1996
Код ссылки
<a href="https://patents.su/0-1503327-splav-na-osnove-alyuminiya.html" target="_blank" rel="follow" title="База патентов СССР">Сплав на основе алюминия</a>
Способ термомеханической обработки сплавов на основе магния, содержащих иттрий
Номер патента: 592868
Опубликовано: 15.02.1978
Авторы: Бредихина, Гурьев, Дриц, Дьякова, Миклина, Орешкина, Рохлин
МПК: C22F 1/06
Метки: иттрий, магния, основе, содержащих, сплавов, термомеханической
...и растворение в магниевом твердом растворе частиц богатой иттрием фазы, вследствие чего при последующем охлаждении образуется пересыщенный твердый,раствор.В результате, после холодной деформациии старения достигается более высокая пластичность материала при сохранении высокого уровня прочностных свойств. Эффективность указанной обработки связана с особенностями хода кривой растворимости в сплавах системы магний - иттрий и повышенной устойчи востью богатого,иттрием магниевого твердогораствора при охлаждении.П р и м е р. Листы сплава ИМВ 6 (8,5%иттрия; 0,6% марганца; 0,2% кадмия; 0,05% алюминия; 0,05% церия; остальное магний) 15 после горячей:прокатки отжигают при 430 Св течение 1 ч, затем подвергают холодной де.формации со степенью 5%...
Способ получения чушкового сплава магний неодим цирконий
Номер патента: 1515742
Опубликовано: 10.10.1996
Авторы: Белкин, Вятчанинов, Галкин, Грибов, Падерина
МПК: C22C 1/02
Метки: магний, неодим, сплава, цирконий, чушкового
Способ получения чушкового сплава магний неодим цирконий, включающий введение в магниевый расплав фторнеодима в смеси с флюсом, магнийциркониевой лигатуры и отстаивание, отличающийся тем, что, с целью уменьшения безвозвратных потерь циркония, магнийциркониевую лигатуру вводят после отстаивания магнийнеодимового сплава в течение 15 30 мин и отделения донного осадка.
Приспособление для измельчения при непрерывной отливке структуры слитков из алюминия, магния и их сплавов
Номер патента: 124126
Опубликовано: 01.01.1959
Авторы: Бондарев, Гурьев, Ланда, Луковников, Миляев, Орешников, Соколова, Соловьева, Хлебников, Чухров
МПК: B22D 11/115, B22D 27/02
Метки: алюминия, измельчения, магния, непрерывной, отливке, слитков, сплавов, структуры
...мощности, подводимой к индуктору.Предлагаемое приспособление устанавливают на кристаллизатср 1, Сито 2, установленное на кристаллизаторе 1, предназначено для равномерного распределения жидкого металла и регулируется по высоте при помощи болтов 3. Индуктором является медная шина 4, имеюшая форму (уквы О, с отогнутыми двумя концами для присоединения ее к трансформатору. Вокруг этой шины монтируется магнитопровод 5, набираемый из тонких пластин трансформаторного железа, скрепленных между собой латунными стяжками. Шину 4 закрепляют в пазу магнитопровода 5, имеющем форму ласточкина хвоста, в котором она удерживается при помоши керамической обмазки 6. Медная шина 4, собранная вместе с12412 б2 -Предмет изобретения Приспособление для...
Устройство для экстрагирования алюминия из алюминиево кремниевого сплава цинком
Номер патента: 135226
Опубликовано: 01.01.1961
МПК: B04B 3/08, C22B 21/00, C22C 3/00
Метки: алюминиево, алюминия, кремниевого, сплава, цинком, экстрагирования
...самотеком, а твердая фаза - принудительно при помощи винтовой поверхности 2.Для перемещения твердой и жидкой фаз служат вмонтированные между Витками винтовой поверхности 2 продольные полки 3, которые при вращсшш барабана непрерывно захватывают смешпваемыс фазы, подпимая их вверх и затсм сбрасывая вниз,Процесс нспрсрывпого экстрагирования внутри барабана протекает последовательно в трех зонах. По желобу 4 в зону сплавленпя и образования твердой фазы б поступает кремнсалюминисвый сплав. Навстреу ему противотоком пап)рсВляетс 51 цинк пз 30 ны промзвки твсрдс 1 фазы 6, куда он заливается прп температуре 600 - 650. Зоны б и 6 о;лажда)отся снаружи проточпой водои, так как первичный сплав пост)пает сильно перегретым. Образовавшаяся в зоне 6...
Способ получения чушкового сплава магний-неодим-цирконий
Номер патента: 1678075
Опубликовано: 27.11.1995
Авторы: Агапов, Белкин, Вятчанинов, Галкин, Грибов, Падерина, Старцев
МПК: C22C 1/02
Метки: магний-неодим-цирконий, сплава, чушкового
1. СПОСОБ ПОЛУЧЕНИЯ ЧУШКОВОГО СПЛАВА МАГНИЙ-НЕОДИМ-ЦИРКОНИЙ, включающий в жидкий магний смеси фторнеодима с флюсом из хлоридов щелочных и щелочно-земельных элементов в соотношении 2:1 и магнийциркониевой лигатуры, перемешивание и отстаивание, отличающийся тем, что, с целью уменьшения потерь неодима, в смеси неодима с флюсом поддерживают соотношение между фторнеодимом и хлоридом магния 100: (1-4), причем флюс используют в виде гранул размером 0,4-2,5 мм.2. Способ по п. 1, отличающийся тем, что в качестве флюса используют отработанный электролит магниевых электролизеров состава, мас.Хлорид магния 4-6Хлорид натрия 8-18Хлорид калия 72-87Примеси Остальное
Предыдущий патент: Скважинный фильтр
Следующий патент: Способ получения n-винилкарбазола
Случайный патент: Ротационный конденсатор смешения
