Способ получения чушкового сплава магний неодим цирконий
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1515742
Авторы: Белкин, Вятчанинов, Галкин, Грибов, Падерина
Формула
Способ получения чушкового сплава магний неодим цирконий, включающий введение в магниевый расплав фторнеодима в смеси с флюсом, магнийциркониевой лигатуры и отстаивание, отличающийся тем, что, с целью уменьшения безвозвратных потерь циркония, магнийциркониевую лигатуру вводят после отстаивания магнийнеодимового сплава в течение 15 30 мин и отделения донного осадка.
Описание
Целью изобретения является уменьшение безвозвратных потерь циркония.
Цель достигается тем, что сначала готовят промежуточный магнийнеодимовый сплав, отстаивают 15-30 мин, отделяют промежуточный сплав от донного осадка и вводят магнийциркониевую лигатуру. Лигатуру вводят из расчета 1,3-1,5% от содержания циркония в готовом сплаве.
Отстаивание менее 15 мин не приводит к достаточно полному оседанию примесей, а отстаивание свыше 30 мин не улучшает очистку промежуточного сплава.
Введение лигатуры свыше 1,5% не приводит к увеличению содержания циркония в сплаве, а при введении лигатуры менее 1,3% не достигается насыщение сплава цирконием.
Способ осуществляли следующим образом.
В тигель емкостью 2 т, установленный в печи СМТ-2, заливали 1300 кг жидкого магния, нагревали до 750-780oC и при перемешивании вводили смесь фторнеодима с флюсом ВИ-2 при соотношении 2:1 (примерно 90 кг NdF3 и 45 кг ВИ-2), после завершения загрузки перемешивали 20-40 мин, отстаивали 10-40 мин, переливали отстоенный промежуточный магнийнеодимовый сплав в другой установленный в печи тигель, вводили в него магнийциркониевую лигатуру, перемешивали 20-30 мин, отстаивали 10-20 мин, разливали на литейном конвейере. Взвешивали донный осадок и отбирали пробу после приготовления промежуточного сплава и после разливки на конвейере. На донный осадок промежуточного сплава заливали магний, вводили фторнеодим с флюсом и еще раз получали промежуточный сплав, уменьшая тем самым потери металла с донным осадком.
При оценке результатов опробования учитывали, что предельная растворимость циркония в магнии при 700oC составляет примерно 0,6% цирконий образует интерметаллиды с железом, алюминием, кремнием и оседает в нижние слои.

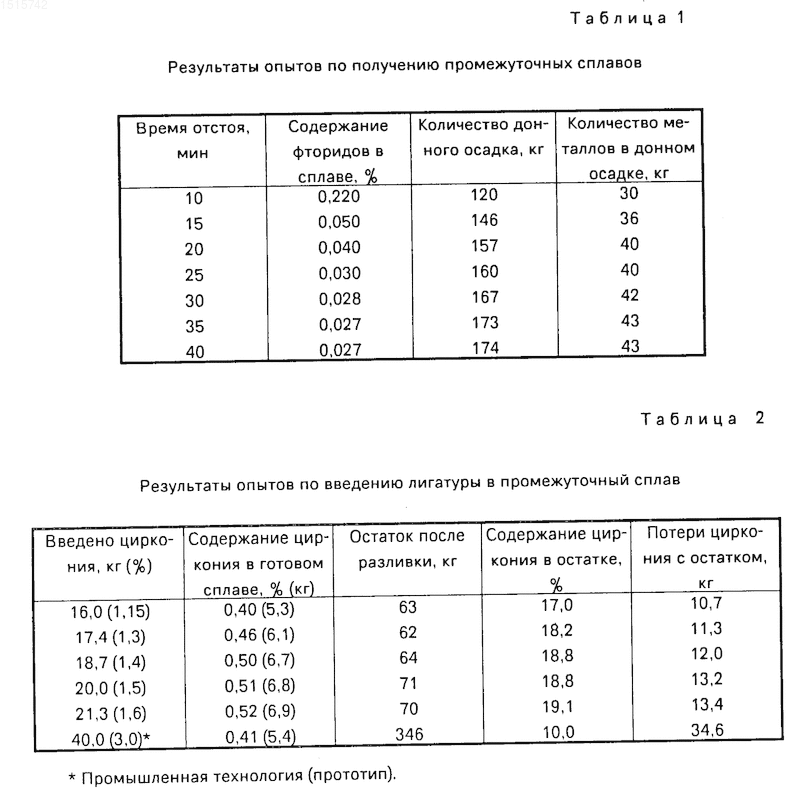

Результаты опытов приведены в табл. 1 и 2.
По результатам опытов выбрали время отстоя 15-30 мин. В этом случае сплав имел наименьшее содержание примеси фторидов и невысокие потери металла с донным осадком.
Результаты опытов показали, что введение лигатуры из расчета содержания циркония в готовом сплаве 1,3-1,5% обеспечивало достаточное содержание циркония в сплаве при невысоких его потерях.
Следовательно, потери циркония по предлагаемому способу уменьшились по сравнению с промышленной технологией в 2,5-3,0 раза. Кроме того, цирконий, содержащий металлический остаток, может быть использован в качестве модификатора для железоуглеродистых расплавов.
Изобретение относится к металлургии цветных металлов, конкретно к получению первичных чушковых магниевых сплавов с неодимом и цирконием. Целью изобретения является уменьшение безвозвратных потерь циркония. По предлагаемому способу магнийциркониевую лигатуру вводят в очищенный от основной части взаимодействующих с цирконием примесей промежуточный слой. Для этого нагревают жидкий магний, при перемешивании вводят смесь фторнеодима с флюсом ВИ-2, перемешивают и отстаивают в течение 10-40 мин. Отслоенный сплав переливают в другой тигель и вводят магнийциркониевую лигатуру. Потери циркония уменьшаются в 2,5-3,0 раза. 2 табл.
Рисунки
Заявка
4303214/02, 08.09.1987
Березниковский филиал Всесоюзного научно-исследовательского и проектного института титана, Соликамский магниевый завод
Грибов В. И, Белкин Г. И, Галкин В. М, Падерина Н. С, Вятчанинов В. А
МПК / Метки
МПК: C22C 1/02
Метки: магний, неодим, сплава, цирконий, чушкового
Опубликовано: 10.10.1996
Код ссылки
<a href="https://patents.su/0-1515742-sposob-polucheniya-chushkovogo-splava-magnijj-neodim-cirkonijj.html" target="_blank" rel="follow" title="База патентов СССР">Способ получения чушкового сплава магний неодим цирконий</a>
Лигатура для выплавки магнитно-твердых сплавов
Номер патента: 1747527
Опубликовано: 15.07.1992
Авторы: Белышев, Беляев, Митцев, Соколов
МПК: C22C 35/00
Метки: выплавки, лигатура, магнитно-твердых, сплавов
...плотность которой ниже матричной, Вследствие пониженной плотности эта жидкость всплывает и увлекает за собой имеющиеся в расплаве твердые неметаллические включения и таким образом рафинирует расплав от вредных для получения столбчатой или монокристаллической структуры неметаллических примесей, Однако при введении 51, Мп и Я в количествах больше 0,5, 0,5,1747527 10-302-300,2-6,00,1-0,60,1-0,50,25-0,5Остальное одержанием водорода 0 Составитель И.БеляевРедактор М,Бандура Техред М,Моргентал Коррек Лали Тиражарственного комит113035, Москва Заказ 2475 ВНИИПИ Гос Производственно-издэтегьский комбинат "Патент", г. Ужгород, ул,Гагарина 101 0,6% соответственно приводит к уменьшению магнитных характеристик сплава вследствие деформирования...
Лигатура для легирования сталей и сплавов
Номер патента: 287312
Опубликовано: 01.01.1970
Авторы: Кишев, Красных, Кумыш, Семин
МПК: C22C 35/00
Метки: легирования, лигатура, сплавов, сталей
...ЛЕГИРОВАНИЯ СТАЛЕЙ И СПЛАВОВ тяк и в индукционной электропечи с цспользова 11 цсм электрОлцтцческОГО ц 1 коля ц техццчес 1,Ой пятц 01,цсц Вяцадия цлц Вацядата кальция.5 Предмет изобретенияЛигатура для легировация сталей и сплавов,содержащая ванадий, алОмццц 1, углерод, кремний, марганец, отлтчпютцаяся тем, что, с 10 целью улучшения качества стали и сплавови сцижешя их себестоимости. в цее введен ццкель при следующем соотношении комцоцецтов, вес. %: 15 20 Известца лигатура для легировация сталей и сплавов, содержащая алюмцццй, углерод, кремний, маргацец, ванадий, железо.Описываемая цикельвацадиевая лигатура предназначена для легировация ванадием цизкоуглеродистых безжелезистых сплавов специальцого назначения ца никелевой основе.Лигатура...
Лигатура для производства высокопрочпых титановых сплавов
Номер патента: 309061
Опубликовано: 01.01.1971
Авторы: Аношкин, Карсанов, Одоевский, Павлов, Тетюхин, Тиркина, Трубин, Хазанова, Чист
МПК: C22C 30/00
Метки: высокопрочпых, лигатура, производства, сплавов, титановых
...тугоплавких металлов.В настоящее время для производства сплавов ВТ 22, ВТ 8, ВТ 9, ВТ 14 и других применяют две лигатуры. Одна из них содержит алюминий, молибден, хром, железо, другая - алюминий и ванадий. Применение таких лигатур не позволяет получить качественный слиток титанового сплава с равномерным составом и связано с рядом технологических трудностей. Неприемлема для производства высокопрочных титановых сплавов типа ВТ 22 и американская трехкомпонентная лигатура молибден - ванадий алюминий.Целью изобретения является разработка оптимального состава комплексной лигатуры для легирования высокопрочных титановых сплавов.Для этого в лигатуру введены хром и железо при следующем соотношении компонентов(в %):Молибден 32 - 34 Ванадий 32 -...
Лигатура для раскисления и легирования сплавов для постоянных магнитов
Номер патента: 1400123
Опубликовано: 20.04.1995
Авторы: Беляева, Кузнецов, Куликов, Лобынцев, Растегаев, Старков
МПК: C22C 35/00
Метки: легирования, лигатура, магнитов, постоянных, раскисления, сплавов
ЛИГАТУРА ДЛЯ РАСКИСЛЕНИЯ И ЛЕГИРОВАНИЯ СПЛАВОВ ДЛЯ ПОСТОЯННЫХ МАГНИТОВ, содержащая кремний, марганец и ниобий, отличающаяся тем, что, с целью повышения окалиностойкости и магнитных свойств, она дополнительно содержит гафний при следующем соотношении компонентов, мас.Кремний 15 25Марганец 15 40Ниобий 15 30Гафний Остальное
Флюс для сварки магниевых сплавов
Номер патента: 872135
Опубликовано: 15.10.1981
Авторы: Буланый, Бушуев, Жаров, Мамон, Плиско
МПК: B23K 35/362
Метки: магниевых, сварки, сплавов, флюс
...достижения поставленной цели флюс дополнительно содержит хлористый натрий и окисв алюминия, при следующем соотношении компонентов, вес.йффтористый литий 8,9-10Хлористый натрий 34-35872135 Формула изобретения Содержание компонентов,вес.7, в флюсах Компоненты 2 2 ФтористыйлитийХлористыйнатрийОкись алюми 8,9 10.34 35 34,5 2 1,5 1 ь 5 иия Фтористыйбарий 54,5 , 54 55 Составитель Н. КозловскаяРедактор Т. Парфенова Техред П.Пекарь Корректор Н. СтецЗаказ 8892/20 Тираж151 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035 Москва, Ж"35 Раушская наб., д,4/5Филиал ППП "Патент", г. Ужгород, ул.Проектная, 4 Окна алюминия 1,5-2Фтористый барий ОстальноеВведение в состав флюса хлористого натрия и окиси алюминия...
Предыдущий патент: Способ изготовления кварцевых пьезоэлементов и устройство для его осуществления
Следующий патент: Копровая установка
Случайный патент: Устройство для обеззараживания и гомогенизации навоза и сточных вод
