Привод машущих крыльев модели летательного аппарата
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1253020
Автор: Ахмедов
Формула
Привод машущих крыльев модели летательного аппарата, содержащий установленные на корпусе модели резиномотор, соединенный с резиномотором двухкривошипный коленчатый вал (с противоположно ориентированными кривошипами) и кинематически связанные с коленчатым валом промежуточные валы, на которых неподвижно установлены рычаги крепления машущих крыльев, отличающийся тем, что, с целью улучшения эксплуатационных характеристик путем увеличения амплитуды машущих движений крыльев, промежуточные валы снабжены жестко закрепленными на них барабанами, а кинематическая связь каждого из промежуточных валов с коленчатым валом выполнена в виде гибкого эластичного элемента, охватывающего барабан, концы которого закреплены на противоположных кривошипах коленчатого вала.
Описание
Цель изобретения улучшение эксплуатационных характеристик привода машущих крыльев модели летательного аппарата путем увеличения амплитуды их машущих движений.

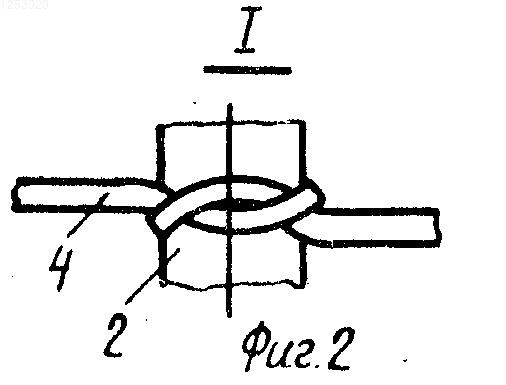

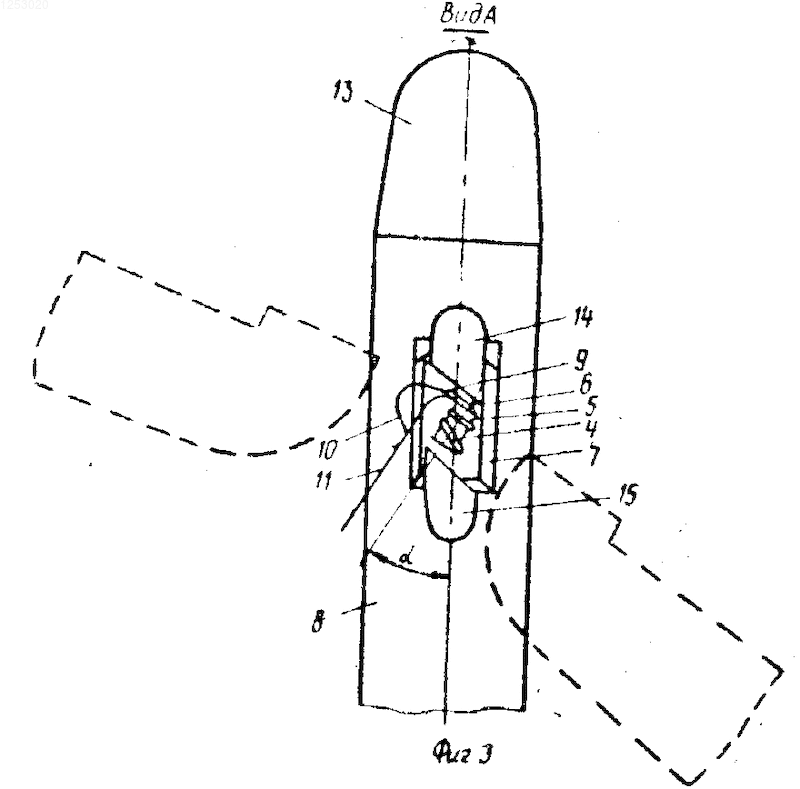

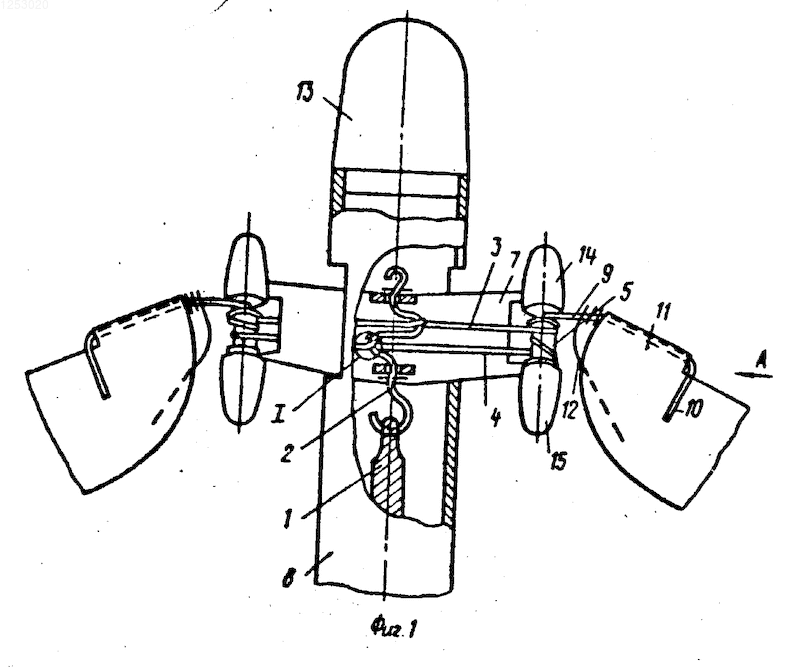

На фиг. 1 изображен общий вид привода; на фиг.2 узел 1 на фиг.1; на фиг. 3 вид А на фиг.1.
Привод содержит резиномотор 1, соединенный с коленчатым валом 2, гибкие эластичные, выполненные, например, из резины элементы (нити или ленты) 3, 4, которые неподвижно закреплены на кривошипах коленчатого вала (см. фиг.2) и охватывают, например, в несколько витков барабаны 5, закрепленные на промежуточных валах 6. Валы 6 установлены под углом
(см. фиг.3) на центроплане 7 корпуса 8 модели. На валах 6 неподвижно закреплены рычаги 9 с жесткими упорами 10. На рычагах 9 установлены машущие крылья 11, подпружиненные к упорам 10 посредством пружин 12. Носовая часть корпуса закрыта обтекателем 13, а торцы барабанов обтекателями 14 и 15, для того чтобы не было проскальзывания элементов 3, 4 на барабанах 5. Нерабочие витки этих элементов могут быть закреплены на барабанах. Возможно, что при некоторых соотношениях герметических параметров привода элементы 3, 4 могут быть выполнены и нерастяжными.Работает привод следующим образом.
Резиномотор 1 приводит во вращение коленчатый вал 2, который через элементы 3, 4 и барабаны 5 сообщает рычагами 9 и, следовательно, крыльям 11 возвратно-вращательные перемещения относительно осей валов 6. При этом колебания крыльев относительно рычагов 9 ограничены упорами 10 и пружинами 12. Маховые перемещения крыльев относительно валов 6 вместе с их колебаниями относительно рычагов 9 позволяют создать подъемную силу и силу тяги модели. Изменяя углы a наклона валов 6 по отношению к продольной оси модели, можно регулировать соотношение между величинами подъемной силы и силы тяги, а путем регулирования соотношения размеров кривошипов коленчатого вала 2 и диаметров барабанов 5 можно изменять амплитуду машущих движений крыльев относительно осей валов 6.
Привод машущих крыльев модели летательного аппарата, содержащий установленные на корпусе модели резиномотор, соединенный с резиномотором двухкривошипный коленчатый вал (с противоположно ориентированными кривошипами) и кинематически связанные с коленчатым валом промежуточные валы, на которых неподвижно установлены рычаги крепления машущих крыльев, отличающийся тем, что, с целью улучшения эксплуатационных характеристик путем увеличения амплитуды машущих движений крыльев, промежуточные валы снабжены жестко закрепленными на них барабанами, а кинематическая связь каждого из промежуточных валов с коленчатым валом выполнена в виде гибкого эластичного элемента, охватывающего барабан, концы которого закреплены на противоположных кривошипах коленчатого вала.
