Зубков

Номер патента: 1206515

Опубликовано: 23.01.1986

Авторы: Зубков, Князев, Никифоров, Уткин

МПК: F16B 33/04

Метки: герметичное, коническое, объединение, резьбовое

...-4 - - - ---- ;0,9995 80 24 В качестве материала пробки-заглушки в этом случае может быть использована .сталь Ст. 3 с коэффициентом линейного расширения11,0 10 1/град. Предельное значение рабочей температуры, при которой может быть использована Ст. 3, в этом случае 100 С, При температуре 50выше 100 С пробка-заглушка из стали Ст. 3 не обеспечивает герметичности, и необходимо подбирать другой материал с коэффициентом линейного расширения больше 11,0 10 1/град.1206515 2Изобретение относится к машиностроению и в частности к коническим.резьбовым соединениям.Целью изобретения является повышение надежности герметичного соединения при повышенных температурахпутем обеспечения гарантированногонатяга в резьбовом соединении.На черьеже изображено...

Номер патента: 1206233

Опубликовано: 23.01.1986

Авторы: Гайворонский, Гайдарь, Зубков, Свинтицкий, Слипченко, Фургас, Шевченко

МПК: C02F 11/00

Метки: дренажная, иловой, площадки

...монтируется сетчатый фильтр 10. Аналогичные сетчатые фильтры 10 вставляются в посадочные места 11, образуя их днища,в которые монтируются вертикальные, фильтры 4,Секции дренажных труб, соединяясьмежду собой разъемными соединениями 455, не имеют посадок с натягом, онилегкоразъемные, Например, одна труба имеет шомпольную часть, вторая -раструбную, зазор уплотнен резиновым кольцом с легким уплотнением илитрубы уложены на водонепроницаемоеложе 12 встык, который покрываетсяили обворачивается полиэтиленовойпленкой и присыпается песком. Система труб устанавливается в углублениях площадки и присыпается песком. Для устойчивого положения от поворота вокруг оси секционные трубы имеют башмаки, выступающие от оси трубы в стороны и жестко...

Номер патента: 1205005

Опубликовано: 15.01.1986

Авторы: Григорьев, Зубков, Кашелевский, Князев

МПК: G01N 27/82

Метки: дефектоскопии, цилиндрических

...дефектаскопа, в результате чего определяется его годность,При выходе из устройства для дефектоскопии изделие направляется сортирующим механизмом (не показана) в бункергодных или негодных иэделий, Сортирующий механизм срабатывает па сигналу преобразователя дефектоскопаДля предотвращения заклиниванияи надежности взаимодействия с роликами один из роликов каждого валковаго калибра снабжен упругой прокладкой, которая обеспечивает упругийподжим ролика к поверхности изделияи надежное, точное базирование изделия двумя жесткими роликами валковога калибра, 1205005Изобретение относится к средствамнераэрушающего контроля и может бытьиспользовано в любых отраслях машиностроения, например для дефектаскопиитруб, втулок, цилиндрических...

Номер патента: 1204317

Опубликовано: 15.01.1986

Авторы: Арефьев, Барсуков, Войцеховский, Зубков, Пакало, Петунин

МПК: B21K 1/38

Метки: поковок, полых

...рабочего хода бойка пятно контакта, представляющее собой поверхность очага деформации, распространяется от центральной части профиля поковки к периферии, В начальный момент нажатия бойком пятно контакта 5, образованное рабочейповерхностью бойка, распространяется на всю ширину профиля поковки (фиг,4), при этом продольная ось пятна контакта составляет с осью поковки острый угол сь . При измененииугла наклона бойка ж к оси поковки меняется конфигурация (кривизна) наружного профиля поковки, Если образующая рабочей поверхности бойка является прямой, то при изменении углам профиль поперечного сечения поковки меняется, но при этом наружная поверхность поковки остается линейчатой, т.е. образованной прямой линией, и представляет из себя...

Номер патента: 1204309

Опубликовано: 15.01.1986

Авторы: Арефьев, Горохов, Зубков, Пакало, Рябцев, Соболев

МПК: B21J 5/06

Метки: ковки, поковок, полых

...наружной и внут.ренней поверхностями (фиг,З и 4).С целью расширения типоразмеровполучаемых поковок выступ в центральной части изготовляют с диаметрами уступов, последовательноуменьшающимися к торцам фиг.5), араскатку полуфабриката осуществляют в несколько переходов. Полуфабрикат 1 с выступом длиной В, состоящим из уступов 7 и 8, надевают напрофильную оправку 3. При этом длина рабочей части оправки равна 0,3 -1,2 длины уступа 7 и согтавляет 1204309 1 А0,1 - 0,7 длины полуфабриката Ь.Сначала раскатке подвергают уступ 7, имеющий максимальный размер по диаметру, суммарное обжатие на этом переходе равно высоте уступа. В результате раскатки получают заготовку 9 с выпуклой наружной и внутренней поверхностями с переменной по длине...

Номер патента: 1201571

Опубликовано: 30.12.1985

Авторы: Бродская, Зубков, Коструба, Штукарев

МПК: F16B 41/00

Метки: неразрешенного, отвинчивания

...внутреннего диаметра резьбы 9 накидной втулки 4.Ступени 12 выполнены в сечении, нормальном к продольной оси стержня ключа,в форме шестигранника 13. Этот шестигран- зоник выполняет функцию головки болта, закоторую можно ухватиться стандартным ключом и передать крутящий момент. На стержне-ключе 6 установлена резьбовая втулка 14с резьбой 15 на наружной поверхности 16.Резьбовая втулка 14 расположена на шестиграннике 13 с возможностью поступательного перемещения и взаимодействует своимторцом 17 со ступенью 11 большего диаметра и своей резьбой 15 - с резьбой 9 накидной втулки.На стержне-ключе 6 установлен ограничитель 18 поступательного перемещениярезьбовой втулки 14, а последняя установлена между ограничителем 18 и ступенью 11большего...

Номер патента: 1199953

Опубликовано: 23.12.1985

Авторы: Зубков, Кальницкий, Коноваленко, Северенчук

МПК: E21F 13/00

Метки: выпуска, выработки, горной, оборудование, руды

...с контактным проводом с ,.выполнена посредством гибкого кабеля.ф 11999Изобретение относится к горнорудному транспорту.Цель изобретения - упрощение конструкции и обеспечение ее компактности. 5На фиг. 1 изображена горная выработка с расположенным в ней .оборудованием; на фиг. 2 - оборудование при выпуске руды, на фиг. 3 разрез А-А на фиг. 1.10Оборудование содержит установленный в горной выработке выпускной механизм 1, осуществляющий выпуск и погрузку руды в вагоны 2 электро- возной откатки. 15В зоне погрузки в линии контактного провода 3 имеется разрыв, в,котором помещена подвижная секция, выполненная в виде закрепленных с помощью шарниров 4 и 5 подвеса 6 и 20 щитка 7. Подвес 6 несет токопроводящий элемент 8. Щиток 7 установлен....

Номер патента: 1193713

Опубликовано: 23.11.1985

Авторы: Бородин, Зубков

МПК: G08C 19/28

Метки: избыточных, приема, сигналов

...считывания. Синхронно из блока 6 и регистра 35 на выходы умножителя 39 считываются соответственно первая разрешенная кодовая комбинация и аналоговый составной сигнал с избыточностью. Результаты перемножения накапливаются в сумматоре 38. По оконцании обработки входных составных сигналов на выходе блока 37 формируется сигнал, который сравнивается в блоке 36 с пороговым сигналом. Если выходной сигнал блока 37 меньше порогового, то на выходе блока 36 формируется управляющий сигнал, закрывающий клюц 32 В противном случае к чюч 32 открытПосле того как из блока 7 сигналы параллельно поданы на усилители 9, запускается генератор 10 линейно изменяющегося напряжения 10 и коэффициент усиления усилителей 9 увеличивается (его начальное значение равно...

Номер патента: 1191158

Опубликовано: 15.11.1985

Авторы: Бондаренко, Завидонов, Зубков, Футерман

МПК: B21H 1/06

Метки: кольцепрокатному, отключающее, стану

...своим входом с последним и подающий команду на прекращение прокатки, а также другой шток 8, обеспечивающий кинематическую связь с наружным нажимным валком 1 посредством ролика 9, укрепленного на другом штоке 8 и контактирующего с наружным нажимным валком 1,Датчик 6 перемещений установлен против одного штока 3. с возможностью взаимодействия с последним, на одном плече 10 равноплечего рычага 11, ось поворота которого смонтирована на станине 12, а другое плечо 13 рычага 11 размещено с возможностью взаимодействия с другим штоком 8. Один и другой штоки 3 и 8 подпружинены пружинками 14 и 15 для обеспечения силового замыкания.Производят наладку кольцераскатного стана на отключение следующим образом,Используют эталонное кольцо, которое...

Номер патента: 1189649

Опубликовано: 07.11.1985

Авторы: Зубков, Поляков, Рославицкий

МПК: B23Q 7/00

Метки: ориентации, ферромагнитных

...тока (не показан),Устройство работает следующим образом, 40Ферромагнитные изделия в виде разрезныхмагнитопроводов трансформаторов после автомата разрезки магнитопроводов поступаютпо подающему лотку 6 на исходную позицию8, где регистрируются по наличию и правильной предварительной ориентации группы иэделий бесконтактным электромагнитным датчиком 4. В подающем лотке 6 магнитопроводыперемегцаются друг за другом, при этом ихориентация относительно оси лотка строго не 50выдерживается ввиду разброса размеров магнитопровода по ширине (в пределах допуска),При установке магннтопровода на исходнойпозиции 8 его поперечная герметрическая осьтакже не совпадает с осью щелевой пласти.ны магнитного шунта 3 из-эа разброса продольных размеров...

Номер патента: 1188646

Опубликовано: 30.10.1985

Автор: Зубков

МПК: G01N 29/04

Метки: акустический, зонд

...контроле качества прочности бетонных строительных конструкций.Целью изобретения является повышение точности измерения путем поверхностного прозвучивания.На чертеже схематически изображен акустический зонд для измерения качества прочности бетона, общий вид.Зонд содержит два параллельно установленных корпуса, выполненных в виде волноводов-консолей 1 и 2, заостренных в своей рабочей части 3 и соединенных эвукоизолирующей ручкой 4. На боковой поверхности волноводов 1 и 2 установлены с акустйческой связью излучающий 5 и приемный б пьезоэлементы, закрепленные с противоположной волноводу стороны на демпфере 7 и заключенные в стакан 8.Пьезоэлементы 5 и б выполнены с возможностью возбуждения ультразвуковых колебаний в направлении,...

Номер патента: 1186663

Опубликовано: 23.10.1985

Авторы: Зубков, Малушин, Рудакова

МПК: C21D 9/38

Метки: валков, восстановления, прокатки, станов, холодной

...по причине отслоения наплавленного слоя практически не наблюдается. Поэтому преждевременное снятие валка с эксплуатации снижает общий срок его службы. При обработке валком более 902 нормы прокатываемого на нем металла в некоторых случаях наблюдается зарождение усталостных трещин в наклепанном слое, которые не устраняются при отпуске и получают дальнейшее развитие в процессе эксплуатации уже в первые часы работы. П р и м е р. Из прокатных валков (основной металл сталь ЗОХГСА, наплавленный металл сталь Р 18 А 10) вырезают диски для испытаний на усталость толщиной 10-15 мм. Испытания на усталость производят на вращающемся образце с приложением постоянной нагрузки. Напряжения сжатия в зоне контакта составляют 3500-4000 ИПа, На первом...

Номер патента: 1185250

Опубликовано: 15.10.1985

Авторы: Гусев, Зубков, Мягков, Сперанский

МПК: G01R 13/14

Метки: носителе, регистрации, светочувствительном, сигналов, электрических

...слоя 3 под действием кондемоторных сил электрического поля образуется геометрический рельеф 10.Рельеф 10 рассеивает проходящийчерез него световой поток пропорционально величине напряжения 0 5, при этом размеры проекции точечного источника света 1 увеличиваются пропорционально расходимости светового потока и на светочувствительном носителе 2 засвечивают полосу шириной А. Наряду с этим, светочувствительный носитель 2 диафрагмируют с помощью диафрагмы 8 таким образом, чтобы рассеянный световой поток перемещался только перпендикулярно движению светочувствительного носителя 2. При использовании линейчатых электродов 5 и 6 их необходимо ориентировать параллельно движению светочувствительного носителя 2, так как при этом рельеф...

Номер патента: 1182410

Опубликовано: 30.09.1985

Авторы: Архангельский, Глаголев, Зубков, Казакова, Кузнецова, Палей, Червинский

МПК: G01R 13/40

Метки: бесконтактного, силы

...14 вхотт, которогоподключен к выходу Фотодетектора 8,синхронный детектор 15, управляощийвход которого подклочен к вь.ходу 50генератора 19 модуляциопцого тока,усилитель 16 постоянного то".,а .сомпецсатор 5 и шунт 17, тзкзтточенньтна тзыходе компенсатора 5. Дополнительный коцтур (петлю) отрицательцой обратной связи составлятот после -довательцо соединенные селективныйусилитель 9, вход которого подключен к выходу ттотодетсктора 8, синхронный детектор 10, управляющий вход которого подключен к выходу генератора 18 модуляционного тока, усилитель 11 постоянного тока, компенсатор 3 и шуцт 12, включеццыц на выходе компенсатора 3. Выходы компенсаторов 3,5 соединены с входами сумматора 13.Устройство для бесконтактного измерения силь тока...

Номер патента: 1176233

Опубликовано: 30.08.1985

Авторы: Зубков, Малов, Прядко, Симонов

МПК: G01N 29/00

Метки: скорости, травления

...монокристаллических кварцевыхпластин.Целью изобретения является повышение точности,На чертеже схематически изображено устройство для определения ско"рости травления.Устройство содержит источник 1заряженных частиц, кассету 2 с набором образцов 3 из кварцевых пьеэоэле-,15ментов, измерительную камеру 4, состоящую из кожуха 5 с окном 6 дляпрохождения заряженных частиц, металлического основания 7, кварцевогопьезоэлемента 8, автогенератора 9, 20соединенного с кварцевым пьезоэлементом 8, мишени 10, выполненнойиз монокристаллического кварца,кристаллографическая ось 2 которогоориентирована вдоль направления 25распространения заряженных частиц,а ее плоскость ориентирована подуглом 45-60 ОС" к поверхности кварцевого пьезоэлемента 8 и к...

Номер патента: 1172960

Опубликовано: 15.08.1985

Авторы: Зельдин, Зубков, Спицин

МПК: D06B 23/20

Метки: аппарат, машин, отделочных, рекуперационный, текстильных

...машиной, вид сбоку, на фиг,2 - то же, вид сверху.Аппарат содержит емкость 1 для сбора горячих отработанных растворов с размещенным в ней теплообмецником 2, связанным с приводом 3 его перемещения и с системами подачи 4 свежей воды и отвода 5 нагретой воды в ванну 6 отделочной машины 7, Теплообменник 2 состоит из полого вертикального цилиндра 8, разделенного по высоте двумя перегородками 9 и 10 с образованием между ними герметичной полости 11 для разделения нагретой и свежей воды, и охватывающего наружную поверхность цилиндра 8 трубчатого змеевика 12. Змеевик конструктивно может быть выполнен с углом наклона составляющих его труб к оси теплооб 30 менника 2оси цилиндра 8 ) в пределах от 0 до 90 . Входной конец 13 змеевика 12...

Номер патента: 1170499

Опубликовано: 30.07.1985

Авторы: Алехин, Зубков

МПК: G11B 7/00

Метки: воспроизведения, записи, информации, многоцветное, оптической

...источников управляющих сигналов.Поставленная цель достигается тем,что в многоцветном устройстве дляоптической записи и воспроизведенияинформации, состоящем из последова"тельно установленных и оптически свя"занных источника света, входной диафрагмы, осветительного объектива,цветных светофильтров, модуляторасвета, объектива-анаморфота, выходной диафрагмы, сканирующего элемента,электрически соединенного с источником сигналов кадровой развертки, иэкрана, модулятор света выполнен изпервой стеклянной пластины с прозрачным проводящим слоем, на котором размещен деформируемый гелеобразный слой,и второй стеклянной пластины с линейными параллельными электродами, размещенными над деформируемым слоем,которые через переключатель соединены с...

Номер патента: 1167638

Опубликовано: 15.07.1985

Автор: Зубков

МПК: G08C 19/28

Метки: избыточной, информации, приема

...в двоичную кодовую комбинацию которая запоминается в блоке 29 регистров. Споступлением на вход блока 29 очереднойкомбинации записанные в нем символы предыдущей комбинации переписываются в следующие регистры 30,Сложный аналоговый сигнал, поступающий на вход порогового элемента 5, преобразуется в двоичную кодовую комбинацию,которая поступает на вход декодера 6 для исправления ошибок. С выхода декодера 6 двоичные сигналы поступают на вход кодера 20, кодирующего символы избыточным кодом. На выходе кодера 20 формируется разрешенная комбинация, которая подается на вход блока 21, где записывается и хранится в двоичных регистрах 22.Синхронно с входными элементарными сигналами из хронизатора 18 на вход счетчика 10 поступают тактовые...

Номер патента: 1167361

Опубликовано: 15.07.1985

Авторы: Зубков, Кальницкий, Розумей, Северенчук, Учитель

МПК: E21F 13/04

Метки: выпуска, погрузки, руды

...гидроцилиндрами 10 с рельсовыми захватами 11. За разгрузочным концом питателя установлен конвейер 12.25Предлагаемое устройство работает следующим образом.Устройство перемещают к забою до тех пор, пока носок 4 питателя не коснется откоса руды. Затем рельсовые захваты 11 закрепляют на рельсах и гидроцилиндра ми 10 при включенном виброприводе создают напор. После некоторого заглубления носка 4 в материал включают гидродомкраты 2, которые создают распор питателя между подошвой и потолком выработки. Затем создается напор механизмами 9 перемещения и гидроцилиндрами 7. Секции 8 при этом внедряются в штабель руды и ослабляют распор гидродомкратов 2.Такие операции попеременного перемещения питателя и перекрывателя повторяют вплоть до...

Номер патента: 1163820

Опубликовано: 30.06.1985

Автор: Зубков

МПК: E21B 47/06

Метки: глубинное, регистрирующее

...и температуры в скважинах.Цель изобретения - повышение надежности работы устройства в ус-. ловиях высоких температур.На фиг, 1 изображено глубинное регистрирующее устройство; на фиг. 2 - диаграмма записи.Глубинное регистрирующее устройство содержит корпус 1, манометрический блок включающий штуцер.2, фильтр 3,. цилиндрическую пружину 4 с поршнем 5, термометрический блок, включающий фильтр 6, биметаллическую пружину 7 со штоком 8, и механизм регистрации, включающий барабан 9 и перо 10. В корпусе 1 выполнены окна 11 и 12 для пос.тупления пластовой жидкости.Поршень 5 манометрического блока соединен с барабаном 9, а шток 8 термометрического блока связан с пером.Глубинное регистрирующее устройство работает следующим образом.При спуске...

Номер патента: 1112886

Опубликовано: 23.05.1985

Авторы: Ахмедзянов, Зотиков, Зубков, Павлова, Сазонов, Семенов, Станишевский

МПК: G01N 17/00

Метки: испытаний, коррозионных

...На трубопроводе 6 перед камерами 11 установлены вентили 13 и 14. Слив и заполнение 886 2установки средой осуществляетсячерез вентиль 15,Проточная испытательная камера 9имеет корпус 16 с теплоиэоляцией17, в котором размещаются трубчатыеобразцы 18. В камере 9 при испытаниях устанавливается стержень 19пля образования межпу ним и образцами 18 кольцевого канала заланногосечения.Аналогично выполнена камера 11с холодильником 12, Установка работает следующим образом.Помещают в камеры 1 и 2 испытуемые образцы 20, форма которыхможет быть любой, а в камеры 9 и 11трубчатые образцы 18. В камеру 2при открытых вентилях 13 и 15 и за- .крытом вентиле 14 заливают коррозионную среду, после чего вентилизакрывают. С помощью нагревателя 3коррозионную среду...

Номер патента: 1156122

Опубликовано: 15.05.1985

Авторы: Баранов, Гутман, Зубков, Карпунин

МПК: G09G 3/00

Метки: газоразрядной, индикаторной, информации, отображения, панели

...индикаторных элементов; 2 - импульсы напряжения на выбранном электроде координаты У со снижением напряжения поддержания разряда до нулевого уровня при выключениииндикаторных элементов; 2 д - импульсы напряжения на выбранных электродах координаты Х при выключении индикаторных элементов; 2 м - импульсы результирующего напряжения на выбранном индикаторном элементе при выключении; 2 н - импульсы результирующего напряжения на выбранном электроде синдикаторными элемецтами по координате Х,Устройство работает следующим образом.Режим индикации, т,е, отображение информации ца экране ГИП, обеспечивается в устройстве подачей от генераторов 2 и 6 поддерживающего напряжения по координатам Х и У (фиг, 1) однополярной последовательности...

Номер патента: 1155242

Опубликовано: 15.05.1985

Авторы: Барзилович, Зубков, Орчинский

МПК: A47L 15/08, A47L 15/42

Метки: посудомоечная

...упругой мембраной с центральным отверстием, расположенной над фильтром и соединенной с ним, и ограничителем хода мембраны, причем фильтр выполнен в виде спиральной пружины, а площадь его проходного сечения равна площади проходного сечения патрубка циркуляционного насоса,Кроме того в посудомоечной машине диаметр центрального отверстия мембраны равен внутреннему диаметру спиральной пружины.На чертеже изображена посудомоечная машина, общий вид.Посудомоечная машина имеет моечную камеру 1, в которой расположены разбрызгиватели 2, сливной бак 3, в чистой зоне которого расположен патрубок 4 циркуляционного насоса 5, а в загрязненной его зоне - патрубок 6. сливного насоса 7. В сливном баке 3 расположен фильтр в виде спиральной пружины 8, над...

Номер патента: 1154191

Опубликовано: 07.05.1985

Авторы: Зубков, Калашник, Лаптий, Полунин

МПК: B65H 31/00, B65H 31/08

Метки: автоматическая, полосовых, укладки

...положение, При воздействии корпуса 23 захвата 22 цепи 20 на кулачок 14 упор 16 займет вертикальное положение, а упор 15, в это время находится в горизонтальном положении. Ножовочное полотно 4 упирается соответственно в упор 15 или в упор 16, при этом магнит 30 захвата 22 сдвигается по полотну 4, занимая на нем определенное, постоянное для каждого полотна расположение. После того как корпус 23 захвата 22 цепей 19 и 20 выходит из зоны взаимодействия с кулачками 13 и 14 последние проворачиваются в исходное положение, увлекая эа собой соединенные с каждым из них рычагами 17 и 18 упоры 15 и 16, Дойдя до конца конвейера, захват 22 с ножовочным полотном 4, перемещаясь своим корпусом 23 вдоль направляющей 45 механизма 33 для съема...

Номер патента: 1153065

Опубликовано: 30.04.1985

Авторы: Балек, Зубков, Лубенец

МПК: E21C 41/06

Метки: податливый, поддерживающий, целик

...тела и горизонтом, град.На чертеже изображен вертикальный разрез податливого междукамерного целика по направлению результирующей деформации схождения .лежачего и висячего боков рудного тела соответственно до его разгрузки и после.Податливый целик представляет собой рудный массив 1 с пересекающей его трещиной 2, имеющей падение в сторону, противоположную падению рудного тела. Целик расположен между висячим боком 3 и лежачим боком 4, По бокам целика находятся. камеры 5 и 6.При отработке полого - и наклоннопадающих рудных тел под действием горизонтальных бг и вертикальных б напряжений высячий и лежачий бока рудного тела деформируются на величину Бр и, следовательно, на целиках действует нагрузка РРРезультаты измерения напряжений...

Номер патента: 1152020

Опубликовано: 23.04.1985

Автор: Зубков

МПК: G08C 19/28

Метки: избыточных, приема, сигналов

...входом первого ключа, выход первого ключа соединен с вторым входом первого регистра, выход которого является выходом устройства, выход вычитателя соединен с входом второго блока памяти, выходы которого соединены с соответствующими первыми входами блока усилителей, выходы и второй вход блока усилителей соединены соответственно с входами и первым выходом второго порогового блока, введены инверторы, выполненные на ключах, элементе НЕ и элементе ИЛИ, выход первого ключа соединен через элемент НЕ с первым входом элемента ИЛИ, выход второго ключа соединен с вторым входом элемента ИЛИ, вторые выходы второго порогового блока соединены с объединенными первыми входами первого и второго ключей соответствующих инверторов, выходы второго...

Номер патента: 1152017

Опубликовано: 23.04.1985

Авторы: Зубков, Кожухов

МПК: G08C 19/28

Метки: избыточных, приема, сигналов

...момент времени подача импульсов считывания информации из регистра 21 (этот момент времени определяется моментом окончания анализа выходной комбинации порогового элемента 2 в декодере 23 и окончанием ее записи в регистр 21), а также формирование сигнала Общий сброс после считывания информации из регистра 21 на выход устройства.Запрещает формирование сигнала Общий сброс выходной сигнал декодера 23.блока 4 регистров выдается через элемент ИЛИ 27 на выход устройства, Исходное состояние триггера 26 - нуле 30 вое. Изменяет он свое состояние на единичное по выходному сигналу декодера 23. Устанавливается в исходное состояни" (нулевое) триггер 26 по сигналу Общий сброс из хронизатора 13.35 Элемент ИЛИ 27 предназначен для...

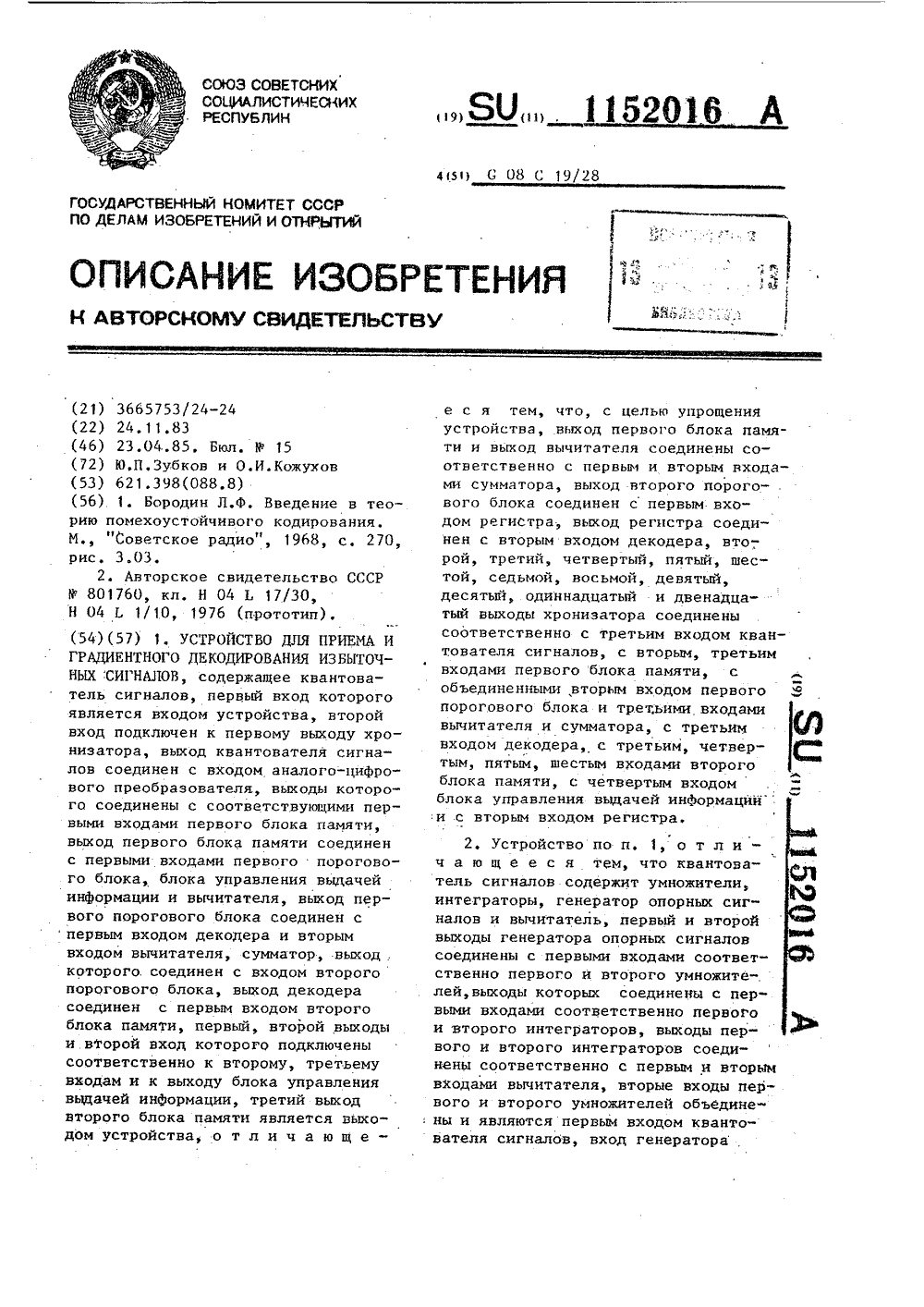

Номер патента: 1152016

Опубликовано: 23.04.1985

Авторы: Зубков, Кожухов

МПК: G08C 19/28

Метки: градиентного, декодирования, избыточных, приема, сигналов

...а при посимволь ном приеме - ошибочно, Но в отношении этих областей можно отметить, что их сигнальные точки отождествляются с ближайшей к истинной (с вероятностью правильного приема при обработке в целом) разрешенной кодовой комбинацией. Это утверждение находится в полном соответствии с моделью на фиг, 3 д.Принцип действия известного уст ройства заключается в том, что сигнальные точки из треугольника 2-4-3 "вбрасываются" в область посимвольйого приема для Х 1. Осуществляется указанное "вбрасывание" следующим 20 образом,.Посимвольный прием предполагает. осуществление трех основных операций.Первая операция называется анало говой демодуляцией. Она реализуется в квантователе 1 сигналов. Вторая операция - однопороговое квантование .и...

Номер патента: 1151748

Опубликовано: 23.04.1985

Авторы: Дворцов, Зубков, Сосиков

МПК: F16K 3/32

Метки: регулирующее

...коэффициентом расхода в зависимости от степени их открытия.Цель изобретения - повышение качества регулирования.Цель достигается тем, что в регулирующем устройстве, содержащем корпус, в котором расположены регулирующий орган с уплотнительной поверхностью и седло с дроссельными каналами, уплотнительная поверхность выполнена ступенчатого профиля, причем на его участках соответствующих расположению дроссельных каналов седла, выполнены профили рованные пазы с возможностью совмещения с одним или несколькими дроссельными каналами.На фиг. 1 изображено регулирующее устройство, общий вид; на фиг, 2 - профилированная часть уплотнительной поверхности регулирующего органа; на фиг. 3 - шибер, прилегающий к седлу (совмещение пазов уплотнительной...

Номер патента: 1148588

Опубликовано: 07.04.1985

Авторы: Зубков, Рубченко

МПК: A01F 12/30

Метки: клавиша, соломотряса

...клавиша соломотряса, вид сверху; на фиг, 2 - разрез А-А35 на фиг. 1; на фиг. 3 - разрез В-В на фиг, 1.Клавиша соломотряса содержит желоб, установленный с наклоном назад и имеющий в поперечном сечении форму равнобедренной трапеции, днищем 1 которого являет, ся меньшее основание трапеции. Днище 1 снабжено дополнительными выступами 2 высотой 3 -см. На боковинах желоба под углом к ее центральной оси,. с вершиной этого угла, обращенного к началу клавиши, установлены параллельно друг другу зубчатые выступы 3 в виде каскадных гребенок, сходящих к основанию на нет. Конечная часть клавиши выполнена с подъемом 4.Передняя часть клавиши содержит се. парирующую решетку 5, расположенную в о верхней части желоба. Боковины желоба в верхней...
