Шлюз для обогащения россыпей

1. ШЛЮЗ ДЛЯ ОБОГАЩЕНИЯ РОССЫПЕЙ, включающий наклонное днище, выполненное из двух размещенных под углом друг к другу боковин, загрузочное приспособление, выполненное в виде лотка, боковые стенки которого являются продолжением боковин шлюза, отсекатель концентрата, установленный с возможностью перемещения, отличающийся тем, что, с целью повышения извлечения ценного компонента, шлюз снабжен желобом, расположенным между боковинами днища, а последние выполнены с рифлями, установленными под углом к оси шлюза.
2. Шлюз по п.1, отличающийся тем, что рифли выполнены с уменьшающейся к оси желоба высотой.
3. Шлюз по п.1, отличающийся тем, что, с целью повышения надежности разгрузки концентрата, отсекатель концентрата выполнен с возможностью качания в вертикальной плоскости, проходящей через ось шлюза.
4. Шлюз по пп.1-3, отличающийся тем, что отсекатель снабжен механизмом возврата в исходное положение.
5. Шлюз по п.1, отличающийся тем, что между боковыми стенками лотка закреплена пластина, линии сопряжения которой с боковыми стенками лотка расположены к оси шлюза под острым углом, направленным к шлюзу.

Изобретение относится к обогащению полезных ископаемых, в частности к обогащению песков россыпных месторождений, и может быть использовано, например, на золотоизвлекательных драгах и промывочных приборах.
Цель изобретения - повышение извлечения ценного компонента и надежности разгрузки концентрата.

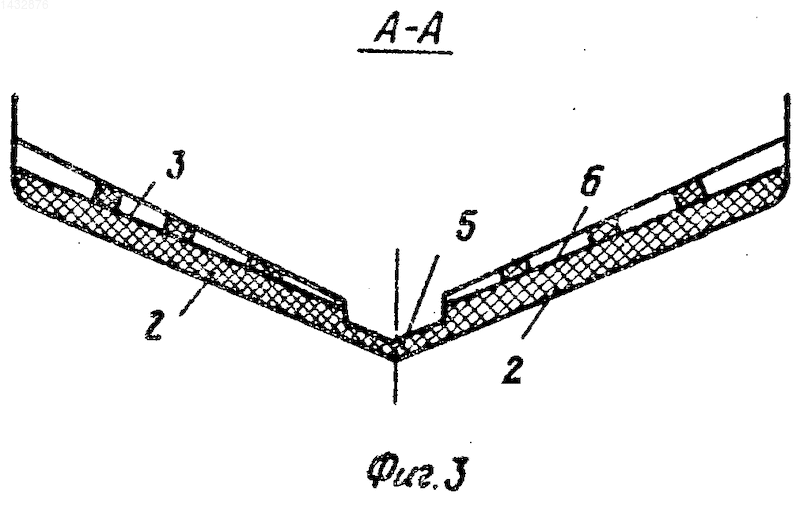

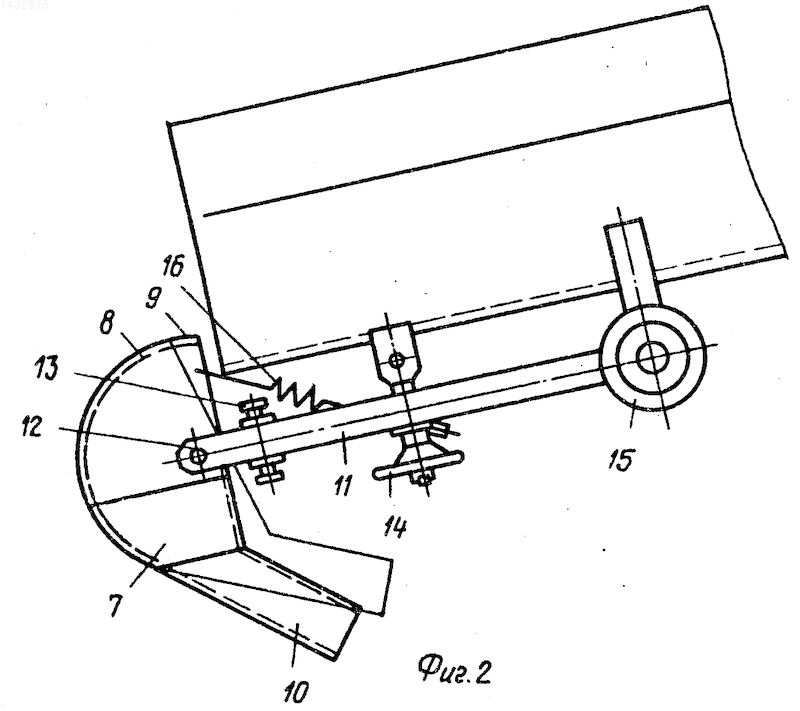

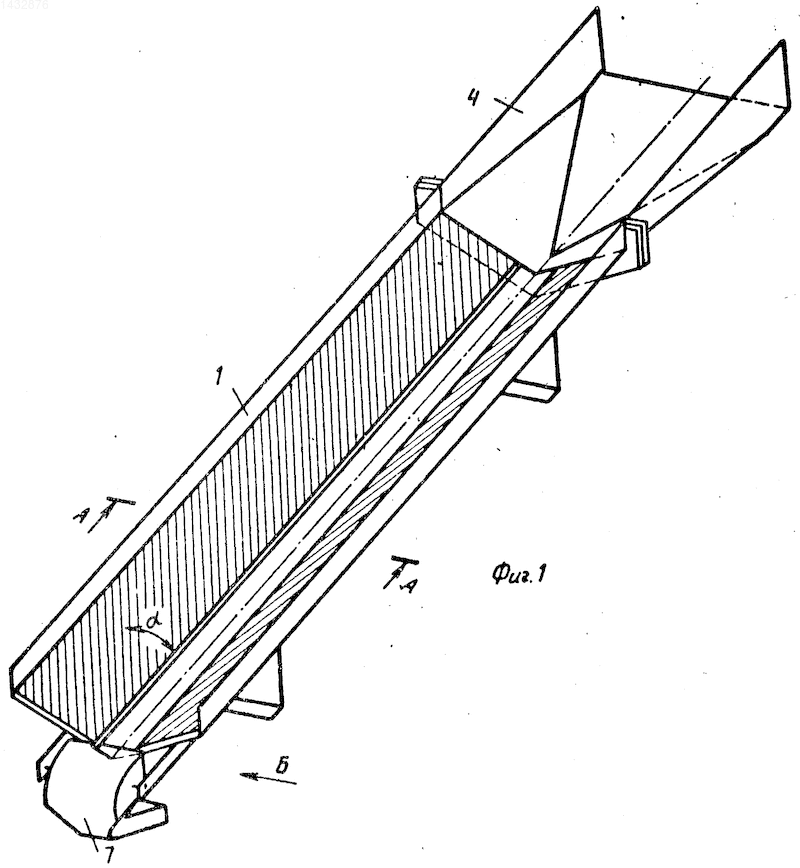

На фиг. 1 представлен шлюз, общий вид; на фиг.2 - то же, вид сбоку; на фиг.3 - разрез А-А на фиг.1.
Шлюз состоит из корпуса 1, выполненного из двух боковин, размещенных под углом друг к другу и образующих днище 2. Боковины, образующие днище, по всей длине футерованы резиной 3. К головной части шлюза примыкает загрузочное устройство 4, выполненное в виде лотка, боковые поверхности которого состыкованы со шлюзом, а между ними закреплена пластина, линии сопряжения которой с боковыми стенками лотка расположены к оси шлюза под острым углом, направленным к шлюзу. Вдоль всей длины шлюз снабжен продольным углублением 5 в виде желоба, расположенного в основании днища 2 между его боковинами. Боковины днища 2 выполнены с наклонными рифлями 6, образующими с продольной осью шлюза острый угол, обращенный в сторону наклона днища. Рифли 6 имеют переменную высоту, уменьшающуюся в сторону наклона плоскостей днища 2. По центру у торца хвостовой части шлюза расположен самоочищающийся отсекатель 7 концентрата, включающий верхнюю отсекающую часть 8, оканчивающуюся передней кромкой 9, и трубу 10. Отсекатель установлен шарнирно на жесткой раме 11 с помощью оси 12. Перемещение отсекателя в вертикально-продольном направлении ограничено упором 13. Для регулирования отсекателя в вертикальной плоскости он снабжен штурвалом 14, а в горизонтальной плоскости - штурвалом 15. В исходном рабочем положении отсекатель удерживается пружиной 16.
Обогащение минерального сырья на шлюзе рассматриваемой конструкции осуществляется следующим образом.
Золотосодержащие или редкометалльные пески в виде пульпы с помощью загрузочного устройства 4 подаются на днище 2 и самотеком транспортируются по нему. Входная часть (по потоку) загрузочного устройства 4 выполнена плоской, а выходная часть имеет сечение, совпадающее с сечением днища 2 шлюза (см. фиг. 1). Загрузочное устройство 4 состыковано со шлюзом в плоскости, перпендикулярной продольной оси шлюза. При движении потока по днищу 2 в осевой его части создается зона высокой концентрации тяжелых шлиховых минералов, которые непрерывно движутся вдоль днища 2 и одновременно рифлями направляются к его оси в продольное углубление 5 и по нему, непрерывно перемещаясь, попадают в отсекатель 7 и выводятся из процесса. В зависимости от требуемого качества и объема непрерывно выделяемого концентрата регулируется зазор по высоте между передней кромкой 9 отсекателя и кромкой днища 2 при помощи штурвала 14. Самоочищение отсекателя происходит следующим образом. Застрявшие крупные зерна породы или растительные остатки в зазоре между передней кромкой 9 отсекателя и кромкой днища шлюза передают давление потока пульпы на переднюю кромку 9 отсекателя 7, отсекатель отклоняется, зазор увеличивается, крупные зерна проваливаются в отсекатель, происходит самоочищение, после чего отсекатель возвращается в исходное положение под действием пружины 16. Амплитуда качания отсекателя в вертикально-продольной плоскости ограничивается упором 13.
Изобретение относится к обогащению полезных ископаемых, м.б. использовано на золотоизвлекательных драгах и промывочных приборах и позволяет повысить извлечение ценного компонента и надежность разгрузки концентрата. Днище (Д) 2 шлюза образовано из двух футерованных резиной 3 боковин, размещенных под углом друг к другу и выполненных с наклонными рифлями 6. Последние имеют переменную высоту, уменьшающуюся в сторону наклона Д 2, и образуют с продольной осью шлюза острый угол, обращенный в сторону наклона Д 2. Продолжением боковин шлюза являются боковые стенки выполненного в виде лотка загрузочного приспособления. Между боковыми стенками лотка закреплена пластина, линии сопряжения которой с ними расположены к оси шлюза под острым углом, направленным к шлюзу. Между боковинами шлюза на основании Д 2 выполнен желоб 5. По центру у торца хвостовой части шлюза установлен самоочищающийся отсекатель, перемещение которого в вертикально продольном направлении ограничено упором. Пульпа самотеком транспортируется по Д 2, при этом в осевой его части создается зона высокой концентрации тяжелых шлиховых минералов. Последние непрерывно движутся по Д 2 и одновременно рифлями 6 направляются в желоб 5 и по нему попадают в отсекатель и выводятся из процесса. 4 з.п. ф-лы, 3 ил.
