Замора

Номер патента: 556760

Опубликовано: 05.05.1977

Авторы: Вольченко, Замора, Князев

МПК: A01K 64/00

Метки: аквариум, водных, растений, рыб, содержания

...аквариум 11 представляет собойрезервуар из светопрозрачного материала, закреп. Ьленный на стойках и оснащенньш водонагревателем, размещенным внутри него,Известен также и другой аквариум 2 р явля.ющийся наиболее близкимрешением по технической сущности к данному изобретению и представлаацтн 1 собой резервуар, смонтированный на стойках и оснащенный источниками света, предназна.че я воды и его освещения, приаэмещены под дном резер. Данное изобретение пояАквариум представляетсмонтированный на стойках,тепловых труб 2, и оснащетв 3, размещенныье в зонахтруб 2, при этом последниобразом, что зоны испаредном резервуара 1 и снабжеизоляцией 5.В качестве источникаразноцветные электрическиения, Тепловые трубы 2 и степолнены нэ...

Номер патента: 553437

Опубликовано: 05.04.1977

Авторы: Богатчук, Вольченко, Замора, Князев

МПК: F28D 15/04

Метки: тепловая, труба

...тепловая труба, содержащая корпус 1, резервуар 2 для ранения аварийного запаса хладагента, контактирующего через перегородку 3 с зоной испарения 4, заполненной струккой, сеткой, асбестом и т. п. В перегородку 3 между зоной испарения 4 и резервуаром 2 вмонтировано седло клапана б для подачи хладагента в зону испарения 4, причем шток 6 клапана 5 вторым концом соединен неподвижно с противолежащей стенкой 7 зоны испарения 4,1 роме того зона испарения 4 и резервуар 2 соединены между собой через зону конденсации 8.бшток б клапана удлиняется, так как он имеет коэффициент линейного расширения больший, чем материал, пз которого выполнены стенки зоны испарения тепловой трубы, Поэтому клапан открывается, пропуская клад- агент в зону испарения...

Номер патента: 551564

Опубликовано: 25.03.1977

Авторы: Замора, Маринец, Осыка, Смердов

МПК: G01P 3/52

Метки: границы, перемещения, перепада, поступательного, экране, яркостей

...этого напряжения и его измерение путем сравнения с приращением напряжения, вызванным скач кообразным перемещением фотоэлектрического преобразователя на заданное расстояние в направлении перемещения границы, перемещение преобразователя осуществляют в чередующихся направлениях на одинаковое расстояние по ходу перемещения границы и в противоположном ему. Кроме того перемешение преобразователя производят непрерывно на протяжении всего времени измерения величины поступательного перемещения границы, Причем, измеряют приращение напряжения, вызванное скачкообразным перемещением фотоэлектрического преобразователя, и сигналом, соответствующим этому приращению, регулируют усиление напряжения так, чтобы произведение усиления на величину приращения...

Номер патента: 550583

Опубликовано: 15.03.1977

Авторы: Замора, Осыка, Смердов

МПК: G01P 3/52

Метки: границы, перемещения, перепада, поступательного, регистрации, экране, яркостей

...со входом схемы сравнения и через сопротивление нагрузки с положительным полюсом источника постоянного напряжения, а фотокатод вместе с фотокатодом информационного ФЭУ через регулирующий элемент подключен к отрицательному полюсу источника постоянного напряжения.На чертеже приведена блок-схема предложенного регистратора.Регистратор содержит информационный ФЭУ 1, установленный на экране 2 и воспринимающий световой поток с исследуемого участка перемещающейся границы перепада яркостей, нагрузочное сопротивление 3 информационного ФЭУ, электронный усилитель 4, самопишущий прибор 5, вспомогательный ФЭУ 6, воспринимающий световой поток с участка экрана, на котором отсутствует изображение перемещающейся границы перепада яркостей,...

Номер патента: 550537

Опубликовано: 15.03.1977

Авторы: Замора, Маринец, Осыка

МПК: G01J 1/42

Метки: локального, потока, регистрации, светового, световом, фоне

...Рд, Для всех других значений потоков, меньших Р, (например, Рь Р 9., Р), рабочая точка на характеристиках ФЭУ перемещается по прямой 1, обеспечивая постоянство выходного сигнала.Таким образом, по известному способу нельзя поддерживать максимально-возможный коэффициент усиления ФЭУ для каждого значения суммарного потока, что является существенным недостатком при регистрации локального светового потока на фоне интенсивного пространственного шума, изменяющемся в большом диапазоне (порядка 40 - 60 дБ), так как при этом величина и качество информационного сигнала являются значительно меньшими по сравнению с максимально возможным. Чем меньше величина потока (Р(Р,( (Р,(Р), тем больше разность между реализуемым по известному способу...

Номер патента: 546339

Опубликовано: 15.02.1977

Авторы: Замора, Осыка

МПК: A61B 5/02

Метки: электрокимограф

...5 вос принимает световой поток со всей светящейсяплощади экрана 6 рентгеноаппарата, Сигнал с выхода светоэлектрического преобразователя, прямо пропорциональный по величине средней светимости экрана, поступает на управляющий 15 вход регулируемого предусилителя 2.При изменении интенсивности свечения всего экрана, что имеет место при дыхании обследуемого, изменяется коэффициент передачи регулируемого предусилителя 2, что приводит 20 к изменению амплитуды электрического сигнала, поступающего с кинедатчика на регистратор 4. Амплитуда регистрируемого сигнала при этом зависит только от положения контура изображения пульсирующего органа отно сительно кинедатчика, а изменения амплитуды, возникающие вследствие изменения свечения...

Номер патента: 531948

Опубликовано: 15.10.1976

Авторы: Богатчук, Вольченко, Замора, Янкевич

МПК: F16D 65/813

Метки: колодка, ленточного, тормоза

...с рясположенповерхностохляждяю 1 к я м и дл 51 ко си,1 с и 51 к С 5 ТЕЪ, ЧТО, С ЦС,1 Ь 0 ости охлаждения, охвыполнено в виде угаполненого легкоплавшки, закрывающей его, дке и выполненной заколо азрез ся тем, следуюающ одерж 1, отлметаллос о30 21 ос 19 -сталь(61) Дополнительное к авт,Дата опубликования описа Изобретение относится к области машиностроения,Известна колодка ленточного тормоза, содержащая фрикционную накладку с располоокенными на ее нерабочей поверхности охлаждаощим устройством и усиками для креплеия к лепте.Охлаждающее устройство, выполненное вде зигзягообразых трубок, устаовлсыхи пазах акладок, с Обеспечивает достяточ Оой эффективности охлаждения,1 овышеие эффективности охлаждения впредлагаемой колодке достигается за счет...

Номер патента: 524941

Опубликовано: 15.08.1976

Авторы: Вольченко, Замора, Князев, Янкевич

МПК: F16D 65/12

Метки: диск, охлаждением, тепловая, типа, тормозной, труба

...торможения и генерации тепла. В пеРиферийной части полудиски 1, 2 вьгполнены с развитой оребренной поверхностью 4, внутренняя кольцевая полость является эффективным конденсатором 5. Кольцевая полость конденсатора 5 широким. кольцевым каналом 6, ограниченным поперечными стенками 7, переходящими в средней части диска в перфорированные, концентричные оси диска пи5249414и мые при вращении диска потоком вездуха,н- отводится в окружающую среду. линдры 8, соединена с испарителем 3, Пр этом в области размещения испарителясте ки 7 кольцевого канала защищенытермоизьляционными обкладками 9, вся внутренняя полость диска заполнена пакетом металличес- ких сеток 10, а во внутренней полостикольцевого канала установлен капиллярно-парис. тый вкладыш...

Номер патента: 524940

Опубликовано: 15.08.1976

Авторы: Вольченко, Замора, Князев, Шуленок

МПК: F16D 65/08

Метки: барабанного, колодка, тормоза

...4 и ребро 5. Ребро 5 погружено в камеру 6, наполненную легкоплавким металлом 7, представлящим собой состав, состоящий из 24-30 вес, % олова, 19-21 вес, % цинка и около 50 вес. % галлия, Колодка взаимодействует с камерой посредством направляющих пазов на камере и выступов 8 на плоскостях ребер. Пазы и выступы имеют профиль типа "Ласточкин хвостф. На ребре установлены уплотнительные кольца 9. Колодка посредством накладки 3 взаимодействует с барабаном 10, Оснвание колодки зафиксировано в камере посредством упоров 11, входящих в вырезы 12, В процессе работы тормоза тепло, генерируемое на поверхности трения, через подвижное основание 2 сводится3 Тираж 1134 Подписное ЦНИИПИ Заказ 3.101/568 филиал ППП фПатент, г. Ужгород, ул. Проектная, 4...

Номер патента: 513830

Опубликовано: 15.05.1976

Авторы: Воробьев, Замора, Лесовой, Стоцкий

МПК: B23P 19/10

Метки: центратор

...замкнутых направляюццх 4 и меют возможно:ть перемещаться в них. Растояние между центрами роликов тележки выорано та.пм, чтэОЫ 1 часток изделия Оольразмера помещался междм роли:,ам. Неподвижны" направляощие цмсот прямолинейный участок, длина которого равна длине тяги, и симметричцый криволинейный участок, осевая линия которого представляет собой гсо)стрическос место по,ожсцй сцтра ро,ика 1 при перс)ещеии ролика 2 по прямолинейному уча:тку и аоборот, В местах сопряжений прямол;шейного участка с криволинейным предусмотрен плавный переход. На неподвижных направляющих размещен односторонне отклоняющийся упор 5, предназначенный для устранения неопределенности двц)кеция тяги в положенх, б;пзкпх к вертикально. м. Работает предлагаемый центратор...

Номер патента: 513348

Опубликовано: 05.05.1976

Авторы: Замора, Ламанов, Маринец, Осыка, Смердов, Тимофеев

МПК: G05F 1/10

Метки: преобразования, фотоэлектрического

...и уменьшение коэффициента вторичной эмиссии.Поэтому определяющим фактором перехода ФЭУ в насьпцение является уменьшение величины наиражениа между анодоми соседним с ним динодом,Световые характеристики ФЭУ, снятые при питании участка анод - соседний с ним диод , постоянным с". абилиэированным напряжением (9) и разных напряжениях питания участка катод - соседний с анодом динод (О) представ лены на фиг, 2. Их анализ показал, что точки перегиба световых характеристик 0-4 соответствуют одному значению вы ходного тока1 , и следовательно, максимум выходного сигнала ие зависит от напряжения питания 6 к - Э ,. 84отрицательный полюс которого и положнтельный полюс регулируемого источника питания подключены к соседнему санодом ФЭУ диноду....

Номер патента: 511564

Опубликовано: 25.04.1976

Авторы: Замора, Маринец, Осыка, Смердов

МПК: G05B 11/01

Метки: преобразователей, фотоэлектрических, экстремального

...1 (штриховые линии)для значений светового потока 717,У,Римеют ярко выраженные экстремумы (максимумы) .Каждому экстремальному значениюсоответствует максимально допустимыйкоэффициент линейного усиления ФЭУ, поскольку рабочая точка тогда находится наверхнем пределе линейного участка све,товой характеристики ФЭУ, поэтому путемподдерживания максимального значенияшума в выходном сигнале ФЭУ при каждомвходном световом потоке возможно осуществление максимизации выходного сигнала ФЭУ по амплитуде.Принцип работы высокочувствительного устройства с использованием ФЭУ заключается в том, что фотоэлектрический преобразователь работает согласно характеристике, проходящей через вершины линейных участков световых характеристик ФЭУ (прямая 2 на фиг....

Номер патента: 507856

Опубликовано: 25.03.1976

Авторы: Замора, Маринец, Осыка, Смердов

МПК: G05B 11/01

Метки: автоматический, регулятор, умножителя, фотоэлектрического, чувствительности

...регулирования усиления ФЭУ, поддерживающая постоянное значение уровня нелинейных искажений вспомогательного синусоидального сигнала, 10На чертеже представлена блок-схема предлагаемого устройства.. Светодиод 1, расположенный перед фотокатодом ФЭУ 2, образует вспомогательный световой поток, изменяюшийся синусо- . ц идально с частотой, задаваемой генератором гармонических колебаний. 3. Среднее значение вспомогательного светового потока намного меньше минимального значения светового потока, определяемого объектом р исследования ( Р ч Р ), и поэтому практически не изменяет средней освешенности тококатода ФЭУ. С выхода ФЭУ вспомогательный сигнал через полосовой фильтр 4, поступает на анализатор нелинейных искажений 5, опорным напряжением для...

Номер патента: 494739

Опубликовано: 05.12.1975

Авторы: Замора, Маринец, Осыка, Смердов

МПК: G05F 1/64

Метки: регулируемое, светопреобразовательное

...приемоусилительной серии лампне превышает 500 в. Следовательно, для умножителя типа ФЭУв этом случае напряжение питания можно регулировать от номинального 1800 в до 1300 в. Зто обеспечивает нормальную работу ФЭУ в диапазоне изменения засветки его фотокатода не более чем на 40 дб, что в ряде случаев является недостаточным.С целью устранения указанных недостатков предложено ввести регулятор в низковольтную часть схемы вместо высоковольтной.На фиг. 1 представлена блок-схема предложенного регулируемого источника питания ФЭУ, включающая в себя: источник низковольтного напряжения 1, регулятор 2, введенный между источником низковольтного напряжения и автогенератором 3, преобразующим низковольтное постоянное напряжение в переменное,...

Номер патента: 490106

Опубликовано: 30.10.1975

Авторы: Замора, Маринец, Осыка, Смердов

МПК: G05F 1/10

Метки: преобразования, регулируемая, фотоэлектрического

...ток ФЭУ а уровне Уо;С/о - некотоРое начальное напРЯжение п 1 пания ФЭУ, соответствующее максимальному 10 зпаченшо светового потока Ро,Используя эту зависимость, авторы разработали новое высокочувствптельное устройство с использованием ФЭУ. 15В предлагаемой системе, состоящей из основного измерительного фотопреобразовательПОГО канала и вспомога 1 ег 1 ьного, каждый изкоторых содерлып последовательно соединенные фотоэлектронный умножитель (ФЭУ),преобразователь папряжеыия, стабилизаторн 11 гающего напряжения и схему сравненияопорного напряжения с напряжением на выходе ФЭУ, с целью повышения световой чувствительности измерительного канала выход 25стабилизатора шпающего напряжения вспомогательного канала подключен к эмиттерутранзистора схемы...

Номер патента: 473192

Опубликовано: 05.06.1975

Авторы: Базилевич, Замора, Лищук, Майборода

МПК: G06G 7/28

Метки: генератор, импульсов, параболической, формы

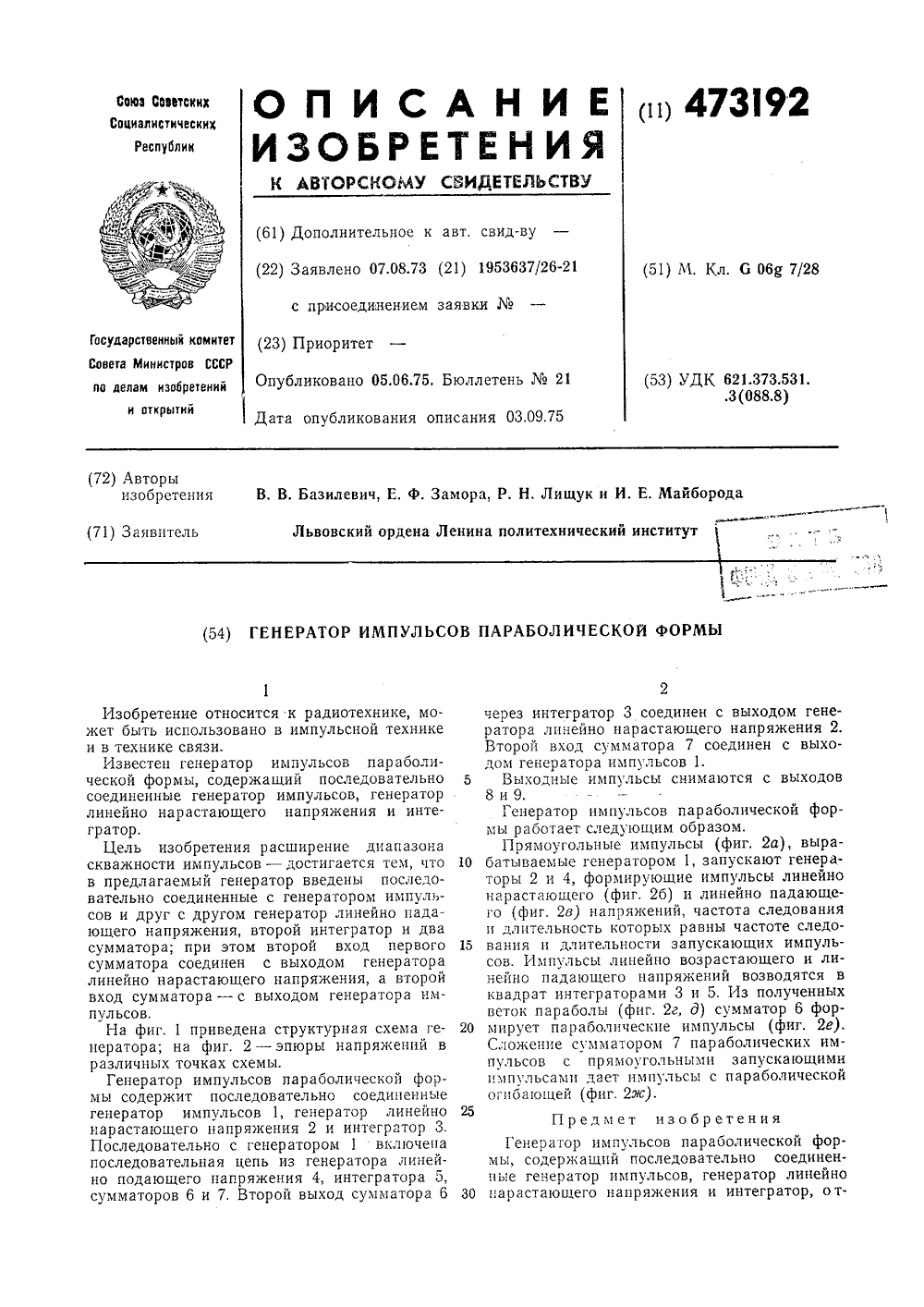

...импульсов.На фиг. 1 приведена структурная схема генератора; на фиг. 2 - эпюры напряжений в различных точках схемы.Генератор импульсов параболической формы содержит последовательно соединенные генератор импульсов 1, генератор линейно нарастающего напрякения 2 и интегратор 3. Последовательно с генератором 1 включена последовательная цепь из генератора линейно подающего напряжения 4, интегратора 5, сумматоров 6 и 7. Второй выход сумматора 6 через интегратор 3 соединен с выходом генератора линейно нарастающего напряжения 2.Второй вход сумматора 7 соединен с выходом генератора импульсов 1.5 Выходные импульсы снимаются с выходов8 и 9.Генератор импульсов параболической формы работает следующим образом,Прямоугольные импульсы (фиг. 2 а),...

Номер патента: 442577

Опубликовано: 05.09.1974

Авторы: Голинский, Замора, Славич

МПК: H04B 1/02

Метки: радиопередающее

...выхода возбудителя 1 сигнал подается навход синхронизированного автогенератора 2 метрового диапазона, работающего в режиме 15 импульсной ъсодуляции, Для импульсной модуляции служит модулятор 6 - транзисторный управляемый ключ, коммутирующий цепь питания синхронизируемого автогенератора.Так как входной синхронизируемыи автоге нератор питается от низковольтного источника, а его выходная мощность не превышает 2 вт, требуемая мощность от модулятора низка, а его схема, состоящая из двух транзисторов, предельно проста и надежна в работе.25 Такое выполнение входной части передающего устройства позволяет получить радиоимпульсы, частота заполнения которых лежит в метровом диапазоне волн с крутыми фронтами и ровной вершиной (форма близка к пря...

Номер патента: 437238

Опубликовано: 25.07.1974

Авторы: Голинский, Замора

МПК: H04L 5/12

Метки: дециметрового, диапазона, манипуляцией, передатчик, частотной

...манипуляции и небольшим индексом частотной манипуляции. едатчик состоит из стабильных источ и 2 высокочастотных колебаний, высоторых соединены с входами управляевоичным цифровым кодом коммутатора кочастотных колебаний. С выхода комора 3 сигналы, гармоники которых сотвуют единице или нулю цифровой мации, поступающей на один из входов татора, подаются на синхронизируемый й автогенератор 4. При подаче на коммутатор 3 сигнала единицы цифровой информации на автогенератор 4 поступают стабильные колебания от 2 О первого источника, одной из гармоник которых присваивается символ единицы. Мощный автогенератор СВЧ, выполненный на многоэмиттерном транзисторе, синхронизируется гармоникой приходящего сигнала, и 25 частота мощных выходных СВЧ...

Номер патента: 351676

Опубликовано: 01.01.1972

Авторы: Борецкий, Величкович, Горбачевский, Замора, Огородников, Скульский, Шелепин

МПК: B24B 5/04

Метки: головка, зачистки, концов, тру

...отношению к образцвным брускам, 11 а планшайбе 4 для зачистки торцовой кромки трубы установлены абразивные бруски 1 б.20 Вращающиеся части головки закрыты кожухом 17, имеющим смотровое окно 18, Механизм центрирования и зажима состоит из цилиндрического корпуса 19, внутри которого на винте 20 насажен по скользящей посадке 25 конус 21, а ца резьбовую часть навинчен другой конус 22. Перемещение конуса 21 ограничено упором 23. Перпендикулярно к ось винта в цилиндрическом корпусе установлень.центрирующце штифты 24, между упором ко 30 торых и корпусом расположены пружины 25,Наружная часть винта 20 выполнена гладкой и по скользящей посадке входит во втулку вращающейся планшайбы. На конце винта закреплен маховик 2 б, Ход зачистной головки...

Номер патента: 278692

Опубликовано: 01.01.1970

Авторы: Андросов, Завлин, Замора, Коротка, Харит, Шварц

МПК: C07F 9/24

Метки: полифосфонатов

...Ь,0 с 1,:,ОВ ЕНИЯ ПОЛИФОСФОН СПОСОБ ется хрупкая смола Изобретен новых соед менение в кСпособ п лы Р 23,15, 23,21; М 800.6; Р 23,31.ы подтверждают стромуобретенияполифосфонатов О - СН,СН,ХН - Р -р,КНР -- О - СН,С гд до ют 20 грго ие относится к области получения нений, которые могут найти прначестве антипиренов.олучения полифосфонатов фор О где и =б, основан на известном взаимодействии спиртов с диамидами фосфоновой кислоты и заключается в том, что диэтиламидоанилид метилфосфоновой кислоты подвергают взаимодействию с этаноламином при нагревании с последующим .выделением целевого продукта известным способом.П р и м е р. 22,6 г диэтиламида, анилида метилфосфоновой кислоты (т, пл. 80 С) и 6,1 г этаноламина нагревают в токе сухого аргона в...

Номер патента: 276525

Опубликовано: 01.01.1970

Авторы: Базилевич, Замора, Котл, Савенко, Середюк, Шишка

МПК: G06F 7/06

Метки: логическое

...мультивибратора. Выход 31 триггеров 22 - 2 б, служащий для снятия импульсов при переходе триггера из рабочего состояния в нерабочее, соединен с симметричным входом 32 триггера 29.Работа устройства заключается в следую. щем.Для определения четности подстановки необходимо в г-ом рядке устройства замкнуть ключ Кгсгг, в г,-ом рядке - ключ Кгзсг 4, з-м рядке - Кгзагз и т. д. При этом в первом рядке устройства будет замкнут ключ К 1 сг 1, во втором - К 2 и в п-ом - Киа 1 гС замыканием пускового ключа 33 ждущий мул ьтивибратор генерирует последовательность разделе;ных во времени импульсов, каждый из которых снимается с одного из его выходов (первый импульс на первом выходе, второй - на втором и т. д.). Импульс с перво 5 10 15 25 Зо 35 40 45...

Номер патента: 271118

Опубликовано: 01.01.1970

Авторы: Базилевич, Замора

МПК: G06F 17/16

Метки: матриц, миноров, определителей, раскрытия

...элеменговопределителя или минора, соединенных со вторым выходом переключателя тактовых импульсов, матрицу диодов, пропускающую из произвольной точки сигнал только в одном на правлении по всем рядам и только в одномнаправлении по всем столбцам, логические элементы И подачи в матрицу диодов импульсов опроса соответствующего ряда, управляемых триггерами ячеек перебора одного с 15 ними ряда и столбца, выходы последних элементов И связаны с симметричными входами триггеров четности одного с ними ряда, выходы которых соединены с симметричным входом конечного триггера четности,20 менты ИЛИ - НЕ, ИЛИ и И, причем каждый элемент ИЛИ - НЕ, соответствующий столбцу матрицы перебора, связан ио входам с выходами программирующих переключателей ячеек...

Номер патента: 259495

Опубликовано: 01.01.1970

Авторы: Базилевич, Замора

МПК: G06G 7/48

Метки: графа, передачи

...ячейки, а также со входом установления нерабочего состояния буферного триггера одной строки и через второй ключ входных сдвоенных ключей 12 одной строки, клемму П 5, переключатель 7 рода работ в положении Р К - со входом установления рабочего состояния триггера 5. Второй динамический выход триггера 14 саединеи через вертикальную шину, к которой подключены аналогичные выходы триггеров всех коммути 5 10 15 20 25 30 35 40 45 50 55 60 65 рующих ячеек одного столбца, через один из сдвоенных выходных ключей 13 одного столбца и клемму Пб со вторым входом логического элемента ИЛИ 9 и входом установления рабочего состояния управляющего триггера 4. Динамический выход каждого оуферного триггера 11 соединен с сигнальным входом...
