Генератор импульсов параболической формы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

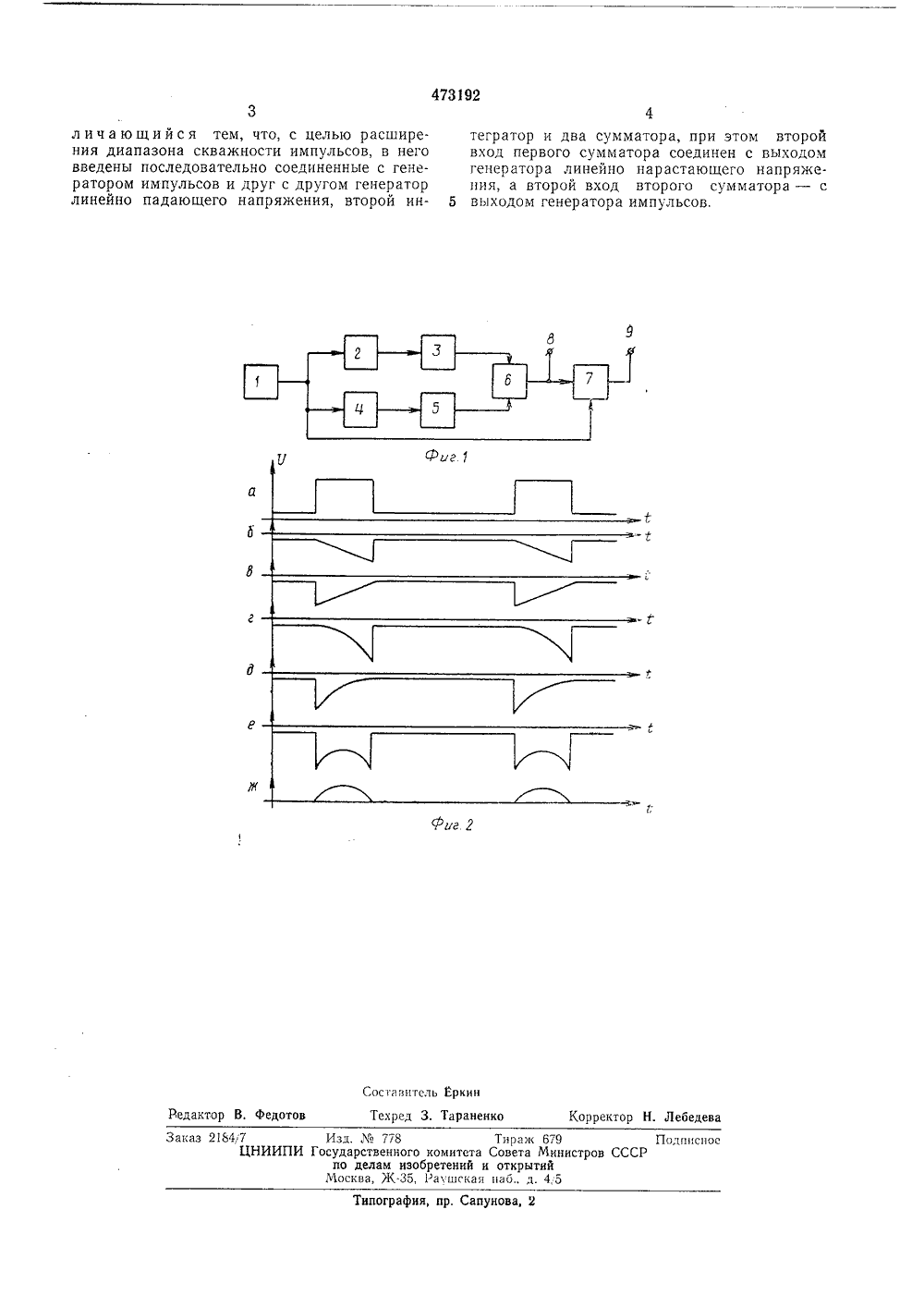

О П И С А Н И Е (п 473)92ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Свввтсккх Социалистических Республик(51) М. Кл. б 06 д Гасударственный комите Совета Министров ССС па делам изобретений ллетень2 публиковано 05.06 53) УДК 621,373.531(72) Авторы изобретен В, В. Базилевич, Е. Ф. Замора, Р. Н. Лищук и И. Е. Майборода 71) Заявнтел ьвовский ордена Ленина политехнический институт Й ФОРМЪ(54) ГЕНЕРАТОР ИМПУЛЪСОВ ПАРАБОЛИ 25Предмет изобГенератор импульсов памы, содержащий последованые генератор импульсов,30 нарастающего напряжения ете кой фороединенлинейноатор, отаболичетельноенератои интег Изобретение относится к радиотехнике, может быть использовано в импульсной технике и в технике связи.Известен генератор импульсов параболической формы, содержащий последовательно соединенные генератор импульсов, генератор линейно нарастающего напряжения и интегратор.Цель изобретения расширение диапазона скважности импульсов - достигается тем, что в предлагаемый генератор введены последовательно соединенные с генератором импульсов и друг с другом генератор линейно падающего напряжения, второй интегратор и два сумматора; при этом второй вход первого сумматора соединен с выходом генератора линейно нарастающего напряжения, а второй вход сумматора - с выходом генератора импульсов.На фиг. 1 приведена структурная схема генератора; на фиг. 2 - эпюры напряжений в различных точках схемы.Генератор импульсов параболической формы содержит последовательно соединенные генератор импульсов 1, генератор линейно нарастающего напрякения 2 и интегратор 3. Последовательно с генератором 1 включена последовательная цепь из генератора линейно подающего напряжения 4, интегратора 5, сумматоров 6 и 7. Второй выход сумматора 6 через интегратор 3 соединен с выходом генератора линейно нарастающего напряжения 2.Второй вход сумматора 7 соединен с выходом генератора импульсов 1.5 Выходные импульсы снимаются с выходов8 и 9.Генератор импульсов параболической формы работает следующим образом,Прямоугольные импульсы (фиг. 2 а), выра батываемые генератором 1, запускают генераторы 2 и 4, формирующие импульсы линейно нарастающего (фиг. 2 б) и линейно падающего (фиг. 2 в) напряжений, частота следования и длительность которых равны частоте следо вания и длительности запускающих импульсов. Импульсы линейно возрастающего и линейно падающего напряжений возводятся в квадрат интеграторами 3 и 5. Из полученных веток параболы (фиг. 2 г, д) сумматор 6 фор мирует параболические импульсы (фиг. 2 е).Сложение сумматором 7 параболических импульсов с прямоугольными запускающими импульсами дает импульсы с параболической огпоающей (фиг. 2 ж).473192 Состааитсль Еркинактор В, Федотов Техред 3. Тараненко Корректор Н. Лебе Поди исиоСССР Типограф Сапунова,л и ч а ю щ и й с я тем, что, с целью расширения диапазона скважности импульсов, в него введены последовательно соединенные с генератором импульсов и друг с другом генератор линейно падающего напряжения, второй инЗаказ 218417 Изд.778 ЦНИИПИ Государственног по делам из Москва, Жтегратор и два сумматора, при этом второй вход первого сумматора соединен с выходом генератора линейно нарастающего напряжения, а второй вход второго сумматора - с 5 выходом генератора импульсов. Тираж 679омнтета Совета Министетений и открытийатшскан иаб., д. 4,5
СмотретьЗаявка
1953637, 07.08.1973
ЛЬВОВСКИЙ ОРДЕНА ЛЕНИНА ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
БАЗИЛЕВИЧ ВЛВЛАДИМИР ВАСИЛЬЕВИЧ, ЗАМОРА ЕВГЕНИЙ ФЕДОРОВИЧ, ЛИЩУК РАИСА НИКОЛАЕВНА, МАЙБОРОДА ИВАН ЕВГЕНЬЕВИЧ
МПК / Метки
МПК: G06G 7/28
Метки: генератор, импульсов, параболической, формы
Опубликовано: 05.06.1975
Код ссылки
<a href="https://patents.su/2-473192-generator-impulsov-parabolicheskojj-formy.html" target="_blank" rel="follow" title="База патентов СССР">Генератор импульсов параболической формы</a>
