Зайдман

Номер патента: 1238109

Опубликовано: 15.06.1986

Авторы: Зайдман, Ройтман

МПК: G06G 7/16

Метки: делитель

...резисторов токоограничительных резисторов 19 и 23 совместно с полевыми транзисторами 20 и 24 (фиг. 2, аналогично и во втором канале, т.е. в его первоми втором каскадах 13 и 14). У такого типа балластных резисторов динамическое сопротивление во много раз больше статического сопротивления. Указанные технические приемы позволяют развязать выход вспомогательного масштабирующего блока 3 от общей шины и ослабить шунтирующее действие двуполярного стабилизатора 7 напряжений на вспомогательный масштабирующий блок 3.В делителе напряжения снижена потребляемая мощность. Это объясняется следующим образом. Положим, что для стабилизации постоянного напряжения, подаваемого на выводы питания операционного усилителя 10, используется двуполярный...

Номер патента: 1226552

Опубликовано: 23.04.1986

Авторы: Воробьев, Зайдман, Крижановский, Кузьмичев, Лапшин, Ртищев, Худякова, Шендаков

МПК: H01J 17/46

Метки: дуговой, разрядник

...и проводимости газа в промежутке 3, практи- БОчески все силовые линии азимутального магнитного поля замыкаются по магнитопроводу 5, т.е. магнитопровод 5выполняет роль магнитного шунта дляпромежутка 3. Сильное ослабление 5%аэимутального поля в промежутке приводит к уменьшению электромагкчтнойсилы, стремящейся переместить столб дуги к верхнему торцу внутреннегоэлектрода. Благодаря этому дуговойразряд равномерно распределяется впромежутке 3, а рабочая поверхностьэлектродсв равномерно нагружена.Последнее позволяет повысить амплитуду и длительность импульсов комтугируемогс тока без снижения,цолговечности разрядника,Возможны различные варианты конкретных конструкций разрядника. Например, наружную оболочку может образовывать не...

Номер патента: 1195417

Опубликовано: 30.11.1985

Авторы: Бологов, Зайдман

МПК: H03G 3/20

Метки: делитель, управляемый

...Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г.Ужгород, ул,Проектная, 4 1 11Изобретение относится к автомати ке, радиотехнике, электроизмерительной технике и электротехнике и может быть использовано в замкнутых систе" мах автоматического управления, например в электронных стабилизаторах переменного напряжения .и тока в замкнутой цепи стабилизации.Целью изобретения является снижение нелинейныхискажений.На чертеже представлена принципиальная электрическая схема управляемого делителя напряжения.Управляемый делитель напряжения содержит входной 1, первый 2 и второй 3 резисторы, источник 4 управляющего .напряжения и первый 5 и второй 6 полевые транзисторы,Управляемый делитель напряжения работает следующим образом.При подаче на вход...

Номер патента: 1190373

Опубликовано: 07.11.1985

Авторы: Гжибовский, Зайдман

МПК: G05F 1/44

Метки: варианты, его, переменного, стабилизатор

...к выходнойшине 3, пятому резистору 4, первому резистору 5 и Входу преобрззовзтеля 6 1 ергменного напряжения в постоянное. Выход поСЛЕДНЕГО ПОДКЛЮЧЕН К СГЛЯЖИВЗЮИЕМУ ФИЛЬру 7. Источник 8 опорного напряжения подсоединен к входу усилителя 9 напряженпярассогласования. 1(, входу последнего подсоединен также выход с лаживаюгцего фил.ра 7. В свою очередь выход усилителяпряжения рассогласования через третий ргзистор 10 подсоединен к затвору пол во;отранзистора 11 и четвертому резисгору 2,сток полевого транзистооа 11 - к резистору 4и неинвертирующему входу дополнительногооперационного усилителя 13, а его Выходчерез второй резистор 14 гОдк,ючен к инвертируюшему входу опеоационного усилителя 2и резистору 5, Выход дополнитель 11 ого Операционного...

Номер патента: 1182423

Опубликовано: 30.09.1985

Авторы: Будейкин, Зайдман

МПК: G01R 19/22

Метки: переменного, постоянное

...чертеже приведена электрическая принципиальная схема преобразователяПреобразователь переменного нап ряжения в постоянное содержит первый 1 и второй 2 операционные усилители, входной резистор 3, включенный между входной шиной и инвертирующим входом первого 1 операционного усилите ля, неинвертирующий вход которого соединен с общей шиной, первый резистор обратной связи 4, включенный между инвертирующим входом первого операционного усилителя 1 и анодом 25 первого выпрямляющего диода 5. Второй резистор 6 обратной связи включен между инвертирующим входом первого операционного усилителя 1 и катодом второго выпрямляющего диода 7.Вторые выводы выпрямляющих диодов 5 и 7 подключены к выходу первого операционного усилителя 1. Между инвертирующим...

Номер патента: 1182340

Опубликовано: 30.09.1985

Авторы: Дрибин, Зайдман, Костин, Лысиков, Руднев

МПК: G01N 15/06

Метки: гидропривода, жидкости, калибровки, рабочей, устройств, чистоты

...загряз- З 0 нителя 12, Каждый из дозаторов содержит частицы, размер основной Фракции которых составляет в различных дозаторах соответственно 5-10 мкм, 10-25 мкм, 25-50 мкм, 50-100 мкм, свыше 100 мкм, Дозаторы 12 выполнены в виде калиброванных стеклянных трубок, имеющих засыпную горловину 13 и запорный вентиль 14, На боковой поверхности каждой из стеклянных 40 трубок выполнена вертикальная разметка в единицах массы.Установка работает следующим образом.На первом этапе осуществляется 45 очистка рабочей жидкости, находящейся в емкости 1. Рабочая жидкость из емкости 1 насосом 2 подается в центробежный очиститель 9, при этом открыт вентиль 5, а вентили 3, 4 и 50 6 закрыты, Далее производится контроль загрязненности очищенной...

Номер патента: 1179382

Опубликовано: 15.09.1985

Авторы: Зайдман, Ройтман

МПК: G06G 7/16

Метки: делитель

...мгновенное значение напряжения на выходе источника 4 напряженияотрицательно, то и на элементе 5 нагрузки оно тоже отрицательно,Повторитель 3 напряжения сравнивает уровни напряжений на .выходахключа 6 и дополнительного ключавыделяет раность этих напряжений исуммирует выделенную разность напряжений с выходным напряжением дополнительного ключа 7.Таким образом, уровень напряжения 4 Она элементе 5 нагрузки практическиравен выходному напряжению основногомасштабирующего блока 1,О=(ах1а 5где Б - напряжение на выходе дополнительного ключа 7;0 - напряжение на выходе клюВхча 6, т.е. на входе повторителя 3 напряжения; 50К - коэффициент учитывающийхотличие напряжения на дополнительном входе повторителя3 напряжения относительноего выхода. 55Выходное...

Номер патента: 1175026

Опубликовано: 23.08.1985

Авторы: Зайдман, Осипов, Ройтман

МПК: H03K 17/04

Метки: коммутатор, многоканальный

...следующим образом,В исходном состоянии закрыты все временные селекторы 11,1 п и открыты все дополнительные временные селекторы 21,2 п, что означа" ет подключение выхода повторителяв напряжения. ко всем нагрузкам 3,3. Затем сигналом от блока 4 управления закрывается первый дополнительный временной селектор 2 и открывается первый временной селектор 11, что означает подключение входной шины 5 к первой нагрузке 31. Каждый очередной сигнал с блока 4 управления закрывает предыдущий временной селектор 1 и открывает последующий временной селектор 1 с +1.Таким образом, за счет подключения к входной шине 5 в каждый момент времени не более одной нагрузки 3, на которой до этого присутствовало пониженное напряжение с выхода повторителя 6...

Номер патента: 1171491

Опубликовано: 07.08.1985

Авторы: Борозняк, Гимаутдинов, Зайдман, Овченков, Пароконный, Русаков, Суровикин, Федосеев, Чарин, Щетинин

МПК: C09C 1/50

Метки: полуактивной, сажи

...предела времениввода закалочной жидкости (с 1,5 с)приводит к прекращению процесса разложения углеводородов и к высокой оптической плотности бензинового экстракта гранулированной сажи Ь 0,2 ед).Такая сажа не пригодна к использованию в резиновых смесях, поскольку онаухудшает их физико-механические свойства,Подача воды более чем через 3 спосле ввода сырья, т.е. когда полностью завершен процесс сажеобразования, приводит к получению сажис величиной бензинового экстракта,равной нулю, а выход сажи уменьшаетсяна 5-127 за счет частичного ее сгорания, при этом насыпная плотностьгранулированной сажи ПГМ-ЗЗН составляет 432 г/1000 см, что на 18 ед.ниже пределов ГОСТ на сажу. Соотношение расхода воды к сырью выбраноиз расчета обеспечения...

Номер патента: 1166081

Опубликовано: 07.07.1985

Авторы: Зайдман, Осипов, Ройтман

МПК: G05F 1/12

Метки: переменного, стабилизатор

...Стабилизатор содержит также датчик 19 тока,1Входная шина 1 подсоединена квходу регулирующего блока 2, а именно к первому входу первого усилителя 3. Его выход через электронныйключ 4 подсоединен к входу усилителя 5, к выходу которого подсоедине-на первичная обмотка 7 трансформатора 6. Второй вывод обмотки 7 подклю О.чен к общей шине, Между выводамипервичной обмотки трансформаторавключен электронный ключ 9 и цепочка встречно-последовательно соединенных стабилитронов 10. Первый вывод первичной обмотки 8 трансформатора 6 подсоединен к общей шине через датчик 19 тока. Второй вывод вторичной обмотки трансформатора ,подсоединен к входной шине многоканального коммутатора 11, который выполнен на электромеханических к.дючах 12, 13, , и , к...

Номер патента: 1138708

Опубликовано: 07.02.1985

Авторы: Дрибин, Зайдман, Костин, Лысиков, Пимонов, Руднев

МПК: G01N 15/06

Метки: концентрации, механических, примесей

...коаксиально вцилиндрическом неподвижном элементетрения, иричем разность внутреннегорадиуса цилиндрического неподвижного 55элемента трения и радиуса плунжераравна размеру анализируемых частиц,цилиндрический неподвижный элемент 2трения выполнен с возможностью присоединения к исследуемой гидросистеме, .а тяговым механизмом служит вибратор направленных колебаний.Частицы загрязнений с размерами,близкими к размеру определенного зазора в гидросистеме, являются дляузлов и агрегатов машин наиболееопасными.Величина этого зазора определяеттребуемую степень .очистки жидкостиот загрязнений, так как в ней должны отсутствовать частицы с размерами, близкими к размеру зазора. Приэксплуатации машин возникает необхо"димость проведения...

Номер патента: 1130395

Опубликовано: 23.12.1984

Авторы: Гимаутдинов, Дмитриев, Зайдман, Люст, Щетинин

МПК: B01J 2/12

Метки: барабан, гранулирования, сажи

...размягчения не менее 180 С и с насыпной плотностью 500-4000 кг/м При температуре размягчения мате- риала шаров менее 150 С происходит их слипание, так как температура пылящей сажи, поступающей в барабан для, грануляции, составляет 90-140 С,о При этом объем, занимаекай упругими шарами, составляет 0,004-0,05 от общего объема с" учецом коэффициента заполнения барабана 0,15-0,2 по саже,При объеме, занимаемом упругими шаРами, менее 0,0004 от общего объема эффекта необходимого уплотнения пылящей сажи не достигается, а при значении более 0,05 количество пылящей сажи становится недостаточным для3 1303осуществления процесса ее уплотнения.Процесс гранулообраэования обеспечивается при высоте слоя в барабане400-500 мм, что соответствует...

Номер патента: 1128237

Опубликовано: 07.12.1984

Автор: Зайдман

МПК: G05F 3/16

Метки: источник, опорного

...идентичный термокомпенсированный стабилитрон и второй балластный резистор,.включенный аналогично первым стабилитрону и резистору, а также делитель напряжения нарезисторах, которые включены междувыходным выводом и точками соединениястабилитронов с балластными резисторами.Источник опорного напряжения (повторому варианту), содержащий первыйтермокомпенсированный стабилитрон,один вывод которого соединен с выходным выводом, а другой вывод связан собщей шиной, и первый балластный резистор, включенный между входным ивыходным выводами, дополнен вторымидентичным термокомпенсированным стабилитронам и вторым балластным резистором, которые соединены параллельно1128237 и включены последовательно в цепьмежду первым стабилитроном и общейшиной.На фиг....

Номер патента: 1128231

Опубликовано: 07.12.1984

Автор: Зайдман

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...подключен к выходной шине, неинвертирующий вход - к общей шине, а выводы питания - к крайним полюсам двухполярно-, го источника напряжения, средний вывод которого соединен с другим выводом опорного элемента.При этом опорный элемент может быть выполнен на последовательно соединенных стабилитроне и резисторе, а токозадающий резистор " переменным, . На чертеже приведена электрическая принципиальная схема стабилизатора напряжения.Входная шина 1 подсоединена к первому выводу регулирующего элемента 2, второй вывод которого подсоединен к выходной шине 3 стабилизатора. Управляющий вход регулирующего элемента 2 подсоединен к выходу дифференциального усилителя 4 напряжения рассогласования, неинвертирующий вход которого подключен к выходу...

Номер патента: 1120274

Опубликовано: 23.10.1984

Авторы: Зайдман, Козин

МПК: G03B 27/02

Метки: двусторонней, контактной, печати

...- муфты 18 и звездочки 19просверлено параллельно продольнойоси цилиндрическое отверстие (не показано), в которое Рставлена поворотная шпонка 20 с Г-образным выступом 21. Ступица звездочки 19 корочесупц муфты 18.На том участке, где поворотнаяшпанка 20 проходит сквозь ступицузвездочки 19, она имеет продольныйсегментный вырез до середины своегосечения. К Г-образному выступу 21поворотной шпонки 20 прикрепленаодним концом гружина 22 второй конецкоторой закреплен на торцовом фланцемуфты 18,Пружина 22 предназначена удерживать шпонку 20 в таком положении,при котором одна половина невырезанной части ее сечения находилась бы вотверстии. звездочки 19, вторая половина - в отверстии муфты 18 (фиг.4),При этом вращение от звездочки 19передается...

Номер патента: 1117828

Опубликовано: 07.10.1984

Авторы: Зайдман, Осипов, Ройтман

МПК: H03F 3/50

Метки: повторитель

...являются низкая точность коэффициента передачи и ограниченный рабочий диапазон частот. 154Наиболее близким к изобретению потехцической сущности является повторитель напряжения, содержащий входной и дополнительный повторитель, выполненные на операционных уСилите лях, выходы которых соединены, два источника питания дополнительного повторителя и резистор, один вывод которого подключен к общей точке источников питания дополнительного 25 повторителя 2 3.Недостатком известного повторителя напряжения является низкая точностьЦель изобретения - повышение 30 точности.Цельдостигается тем, что в по-, вторителе напряжения, содержащем входной и дополнительный повторители, выполненные на операционных усилителях, выходы которых соединены, два...

Номер патента: 1112540

Опубликовано: 07.09.1984

Авторы: Зайдман, Подкопаев, Ройтман

МПК: H03K 5/01

Метки: импульсов, прямоугольных, формирователь

...включенные диоды подключен к его неинвертнрующему. входу, а через последовательно соединенные третий конденсатор и шестой резистор - с общей шиной.На чертеже приведена принципиальная электрическая схема предлагаемого устройства.Устройство содержит мультивибратор 1, выход которого подключен к входу триггера 2, а его первый выход через параллельно соединенные первый резистор 3 и первый конденсатор 4 - к базе первого р-и-р-транзистора 5, эмиттер которого соединен с об10 15 25 30 35 40 45 щей шиной; коллектор подсоединен к кол.лектору л -р-и-транзистора 6, эм иттер которого подсоединен к отрицательной шине 7 источника напряжения и через второй резистор 8 соединен с базой его, которая через третий резистор 9 подсоединена к коллектору...

Номер патента: 1095155

Опубликовано: 30.05.1984

Автор: Зайдман

МПК: G05F 1/44

Метки: переменного, стабилизатор

...многополюсника цепи обратнойсвязи петли быстрой стабилизации.Второй неподвижный контакт второгодвухпозиционного переключателя подсоединен к выходу образцовой мерынапряжения. Управляющие входы первогои второго двухпозиционных переключателей подсоединены к выходу блока управленияЯД,Недостатком известных стабилизаторов является низкая точность калибровки уровня выходного напряжения.Цель изобретения - повышение точности калибровки уровня выходного напряжения.Поставленная цель достигается тем,что в стабилизатор переменного напряжения, содержащий управляемый делительнапряжения, вход которого подсоединенк входной шине, а выход подключен кусилителю мощности, выход которогоподсоединен к подвижному контакту первого двухпозиционного...

Номер патента: 1089098

Опубликовано: 30.04.1984

Авторы: Гимаутдинов, Зайдман, Русаков, Рябинков, Суровикин, Федосеев, Щетинин

МПК: C09C 1/60

Метки: гранулирования, сажи, сухого

...значений ведет также к резкому снижению одно- родности по гранулометрическому составу гранулята (фиг.2) . Влажность сажи в заданных пределах регулируется путем подачи воды с размером капель 10-20 мк на поверхность агло-мератов пылящей сажи в грануляторе.Интенсивность перемешивания сажи2"4 обеспечивает максимальное содержание однородных гранул (80-92 Х)(фиг.3) . Это объясняется болееплотной упаковкой агломератов в гранулы, связанной с завершением всехстадий обработки их в грануляторе,Ниже предела интенсивности перемешивания 2,0 не происходит процесса гранулообраэования из тяжелыхагломератов термической сажи вследствие постоянного разрушения частич-.но сгранулированных нижних слоевсажи верхними слоями при длительномих.пребывании в...

Номер патента: 1087755

Опубликовано: 23.04.1984

Авторы: Гимаутдинов, Зайдман, Щетинин

МПК: F26B 11/04

Метки: гранулированной, сажи, сушки

...заглушенным торцом, ось которой па раллельна оси вращения вставки, а по нижней образующей трубы выполнен ряд выпускных отверстий. лНа чертеже показана предлагаемаяустановка.Установка содержит вращающийсясушильный барабан 1 с торцовыми загрузочной и разгрузочной крышками2 и 3, насадку 4, патрубок 5 дляввода влажных гранул сажи, патрубок6 для вывода высушенных гранул, патрубок 7 для ввода агента сушки (теплоносителя), патрубок 8 с входнымотверстием (срезом) 9 для вывода теплоносителя и паров .испарившейся вла-ги совместно с комками сажи и пыльюиз барабана 1 диафрагму 10, ковши11-13, сетчатую цилиндрическую илимногогранную вставку 4, расположенную в зоне разгрузочной крьппки 3,камеру 15 обогрева и трубу 16 с заглушенным торцом, введенную...

Номер патента: 1082792

Опубликовано: 30.03.1984

Авторы: Балясников, Зайдман, Капля, Кудрявцев, Кузнецов, Лужняк, Мельникова, Пахомова, Седов, Сонин

МПК: C08F 8/22

Метки: перхлорвиниловой, смолы

...- увеличение конверсии хлора и ликвидация загрязнен Рь.х сточных вод.Поставленная цель достигается тем, что согласно способу получения 792 2перхлорвиниловой смолы хлорированиемгазообразным хлором поливинилхлорида в растворе хлорбензола в присутствии инициатора и ускорителя при100-115 С с последующим выделениемсмолы и утилизацией абгазов, содержащих непрореагировавший хлор, непрореагировавший хлор абсорбируют иххлорбензолом при (+10)-(-20) С в присутствии уротропина, добавляемого вколичестве 0,01-0, 1 мас,7 в расчетена хлорбензол, с последующим рециклом абсорбированного хлора и хлорбензола.Непрореагировавший хлор, растворенный в хлорбензоле,десорбируется. из него любым известным способом,например путем нагрерания раствора,и вновь...

Номер патента: 1074603

Опубликовано: 23.02.1984

Авторы: Дрибин, Зайдман, Клименко, Костин, Руднев

МПК: B04B 1/06

Метки: жидкости, очиститель, центробежный

...3 - разрез А-А нафиг. 1; на фиг. 4 - разрез Б-Б на фиг. 1.Центробежный очи ститель состоит изротора 1, внутри которого жестко закреплена вставка 2, состоящая из основания иконцентрично расположенных обечаек 3,на боковой поверхности каждой из которыхвыполнены спиральная канавка 4, Посредством опор 5 скольжения ротор посажен нанеподвижную ось 6 верхней части которойвыполнен канал 7, сообщающийся посредством отверстий 8 с внутренней . полостьюротора 1. В нижней части вставки 2 выполнены сопла 9 гидропривода, размещенныедиаметрально и направленные в противоположные стороны. Сопла 9 в двигательномрежиме совпадают с отверстиями 10, выполненными в подвижной втулке 11, установленной во вставке 2. В основании вставки 2 имеются вырезы 12, в...

Номер патента: 1073856

Опубликовано: 15.02.1984

Автор: Зайдман

МПК: H02M 1/14

Метки: зайдмана, постоянного, пульсаций, сглаживания

...тирующий вход которого соединен с ния и нагрузки, фильтр низких частот, выходом Фильтра низких частот 3, авход - с выходным вход которого соединен с входным вы- инвертирующий вподключения нагрузки 7. водом, источник питания постоянного выводом для подклю ве ти ю мтока и операционный усилитель с ин Кроме того инвертир йа рр рующим, неинвертирующим входны- вертирующий входы операционного усис соответствуюми выводами, входным и общим вывода- лителя б соединены ми, причем выход операционного уси- щими полюсами источника постоянного лйтеля подключен к общей точке сое- тока и с коллекторами та транзистороваэ двух транзисторов, об- З 0 8 и 9, эмиттеры которых объединены щая точка соединения эмиттеров кото- и подключены к выходному выводу, а...

Номер патента: 1068805

Опубликовано: 23.01.1984

Авторы: Верхутова, Зайдман, Сонин, Трегер

МПК: G01N 31/08

Метки: полигидроксисоединений

...и м е р 1. 10 мг безводной искусственной смеси, содержащей в равном весовом соотношении этиленгликоль, глицерин, сорбит и ксилозу, помещают в колбу емкостью 15- 20 мл, растворяют пробу в 1 мл пиридина и после добавления к полученному раствору 0,3 мл силилирующей смеси (0,2 мл гексаметилдисилазана + + 0,1 триметилхлорсилана ), выдерживают его при комнатной температуре в течение 5-30 мин. После прибавляют 1,5 г хлорной меди (массовое соотношение пиридин - хлорная медь 1: 1,5), 10 мл Н -гексана и Фильтруют полученную смесь, собирая фильтрат в пробирку емкостью 10 мл, Фильтрат концентрируют упариванием.до объема 0,5 мл, отбирают из этого объема микрошприцем аликвотную часть (1 мкл) и анализируют на колонке 2 м х 3 мм ) с сорбентом 5 5 Ена...

Номер патента: 1066979

Опубликовано: 15.01.1984

Авторы: Зайдман, Лужняк, Мягков, Никитин, Сонин, Трегер, Шаймарданов

МПК: C07C 21/06

Метки: винилхлорида

...результату является способ получения винилхлорида, согласно которому термическое дегидрохлорирование 1,2.-дихлорэтана проводят в йолом реакторе при повышенной температуре порядка 350-500 ОС в присутствии добавок кислорода. При этом наибольший ускоряющий эффект достигается при добавлении 0,8-1 кислорода от веса дихлорэтана 3 .Недостатком известного способа является низкая скорость реакции. и, следовательно, степень конверсии 1,2-дихлорэтана. При 450 фС степень конверсии в присутствии 1 кислорода составляет 60.Цель изобретения - повышение скорости и степени конверсии процесса в присутствии кислорода.Поставленная цель достигается тем, что согласно способу получения винилхлорида путем инициированного кислородом...

Номер патента: 1053080

Опубликовано: 07.11.1983

Авторы: Зайдман, Ройтман

МПК: G05F 1/44

Метки: переменного, стабилизатор

...выход второй дифференцирующей цепи через последовательносоединенные первый одновибратор ивторой инвертор подключен к управ. ляющему входу первого формировате,ля коммутационных импульсов, выход. третьей дифференцирующей. цепи подключен к входу второго одновибратора, а его выход через четвертую дифференцирующую цепь подсоединен к входу второго триггера, выход которого через второй формирователькоммутационных импульсов подсоединен к управляющим входам электрон,ного коммутатора напряжения.На фиг. 1 схематически изображенстабилизатор переменного напряжения; на фиг. 2 - эпюры ЩЙ 3 работы электронно-механического коммутатора. Стабилизатор переменного напряжения содержит регулирующее звено 1,блок 2 усилителя мощности, блок 3 образцовой...

Номер патента: 1052254

Опубликовано: 07.11.1983

Авторы: Дрибин, Зайдман, Руднев

МПК: B02C 4/02

Метки: валковая, дробилка

....установлены наопорах с воэможностью качения отпривода; выполненного с закрепленными,между станиной и валками упругймиэлементами и с,.исполнительными пневматическими органами, соединеннымичерез золотниковый распределительс источником сжатого воздуха.На фиг. 1 изображена конструктив-.ная схема дробилки; на фиг. 2валок. Валковая дробилка содержит двавалка 1, выполненных в виде качающихся вокруг неподвижных опор 2 цилиндрических тел, поперечное сечениекоторых в виде секторов окружностиНеподвижные опоры 2 смонтированы настанине 3, Привод валков включаетзакрепленные между станиной 3 ивалками 1 пневмоподушки 4, сообщающиеся посредством.ноэдухопровода 5и золотникового распределителя бто с источником сжатого воздуха 7,то с атмосферой. Для...

Номер патента: 1039034

Опубликовано: 30.08.1983

Автор: Зайдман

МПК: H03K 17/60

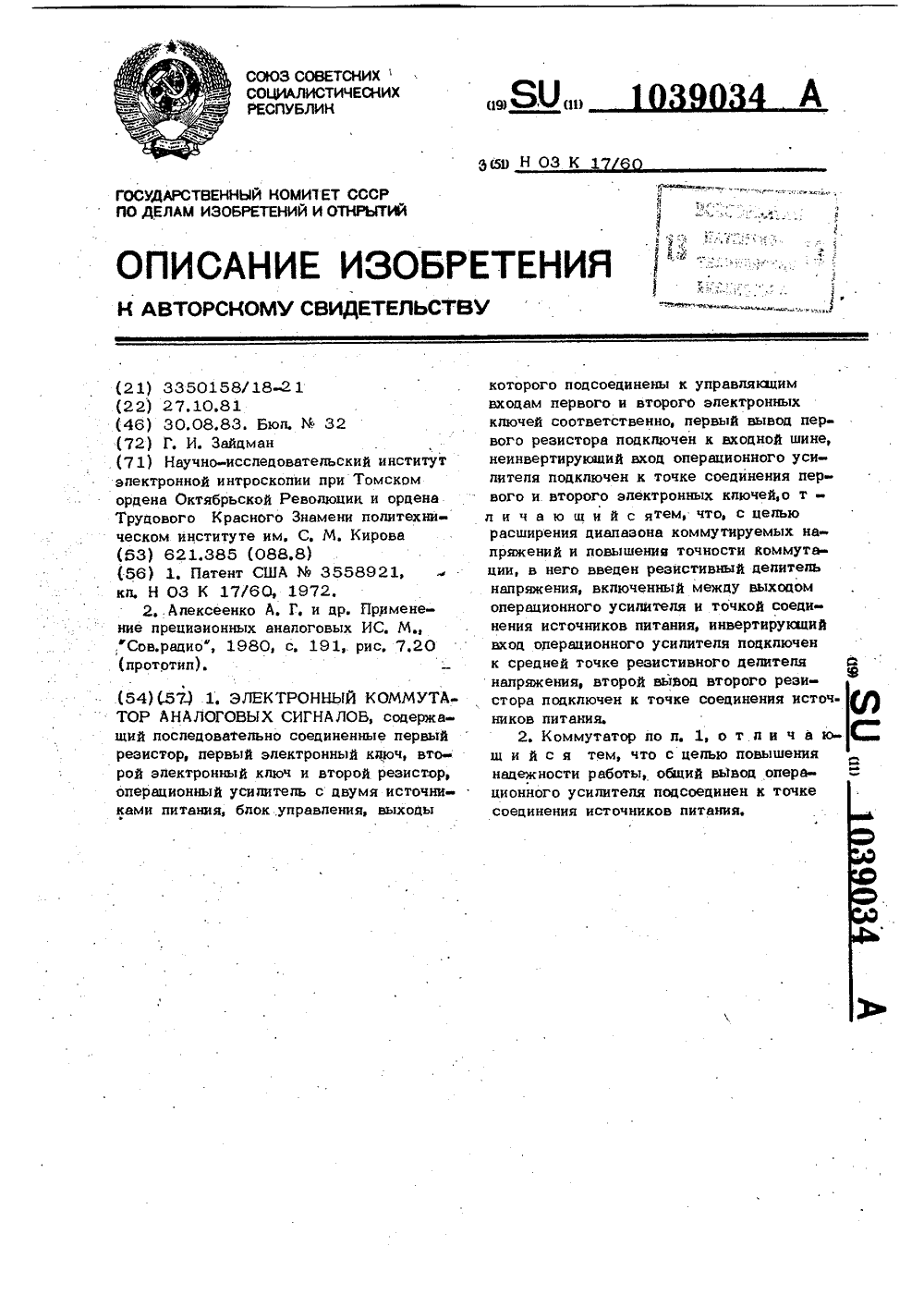

Метки: аналоговых, коммутатор, сигналов, электронный

...делитель напряжения на резисторах 10 и 1 1, к средней точке которого подсоединен инвертируквций вход операционного усилителя 6, Отрицательный вывод источника 12 питания подсоединен к общему выводу 9 операционного усилителя 6 напряжения. Положительный вывод источника 13 питания подсоединен к общему выводу 9 операционного усилителя 6 напряжения. Выход операционного усилителя 6 напряжения подсоединен к выходной шине 14 эпектронного коммутатора аналоговыхсигналов и к нагрузке 15, Управпякздиевходы электронных ключей 5 и 7 подсоединены к блоку 16 управления.Для достижения этой цели в энектрон-, ный коммутатор аналоговых сигналов, содержащий поспедовательно соединенные 40 первый резистор, первый апектронный;ключ, второй электронный кпюч...

Номер патента: 1036330

Опубликовано: 23.08.1983

Авторы: Агафонов, Бугреев, Воронин, Зайдман, Рыбкин, Шпигель

МПК: A62B 5/00

Метки: здания, обслуживания, пожаре

...рам - внутренней 1 и наружной 2, имеющих возможность перемещаться относительно друг друга. Каждая рама состоит из четырех вертикальных стоек, связанных между собой горизонтальными связями 3, расположенными на разных уровнях. В верхней части каждой раймы установлены по три кронштейна 4 и по два выдвижных захвата 5, перемещаемых в направляющих 6 с помощью привода 7. На каждой раме установлены зубчатые рей. ки 8, взаимодействующие между собой посредством зубчатых колес, насаженных на выходных валах редукторов 9, приводимых в движение электродвигателем 10, Редукторы и электродвигатель расположе 1 ны на тележке 11, накоторой установлеНы также тормоза 12. Тележка 11 опирается катками 13 на направляющие 14, закрепленные на раме 2 и...

Номер патента: 1034023

Опубликовано: 07.08.1983

Автор: Зайдман

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...вывод дляподключения к ис 45 точнику питания диФФеренциальногоусилителя 4 подсоединен к общей шинеустройства. Дополнительно введеныв узел 8 дифференциальный усилитель9 и делитель напряжения на резисторах 10 и 11 и обведены пунктиром.В нем неинвертирующий вход дифференциального усилителя 9 подсоединенк выходному выводу стабилизаторапостоянного напряжения. Вход делителя напряжения на резисторах 10 и 11включен между общей шиной устройства и выходом дифференциального усилителя 9, Инвертирующий вход дифФеренциального усилителя 9 напряжения подсоединен к выходу резистивного делителя напряжения, т,е. к общей точке соединения резисторов10 и 11, Первый вывод для подключения к источнику питания дифференциального усилителя 9 подсоединен кобщей...
