Югай

Номер патента: 881276

Опубликовано: 15.11.1981

Авторы: Пак, Хван, Югай

МПК: E04G 21/14

Метки: блока, кирпичного, форме

...образом.В бортовую опалубку, расположенную на выровненной плодащке на подстилке в виде, например, металлических листов, раскладывают штучные стандартные кирпичи на ребро с соответствующим зазором между отдельными кирпичами и рядами. При этом все кирпичи слоя ориентируют одинаково, например вдоль продольной оси формы, Второй слой кирпича также укладывают на ребро насухо на первый слай без зазора между слоями с поворотомокирпичей на 90 по отношению к расположению кирпичей первого сл иентировку кирпичей последую ев изменяют на 90 относительно ориентации кирпичей предыдущего слоя, Таким образом, набирают блок нужной толщины. После-получения сухого бло 88ка заданных размеров его сверху заливают жидкии раствором, концентрация которого...

Номер патента: 866289

Опубликовано: 23.09.1981

Авторы: Колесников, Лысенко, Петров, Шестопалов, Югай

МПК: F04D 27/00

Метки: вентилятора, лопатками, поворотными, работы, рабочими, режима

...кромки3 установлен магнит 4, а в зоне выходной кромки 5 - дополнительный маг"нит 6. Неподвижно вдоль оси вентилятора расположены токосъемные обмотки7 для контроля нормального режима ра боты и токосъемные обмотки 8 дляконтроля реверсивного режима. Положение обмотки 7 соответствуют положениям магнита 4 при определенных углах поворота лопатки, соответствующих нормальным режимам работы, аположение обмотки 8 - положению магнита 6 при повороте лопатки 2 при ееповороте для реверсивной работы вентилятора. Устройство работает следуюразом. При вращении колесас лопатками 2 магнит 4, проходя мимо одной из обмоток 7, соответствующей определенному углу поворота лопатки возбуждает именно в этой обмотке электрические импульсы, указывающие на како угол...

Номер патента: 862866

Опубликовано: 15.09.1981

Авторы: Козлов, Пак, Югай

МПК: A01G 25/16

Метки: автоматизированная, закрытая, оросительная

...работает следующим образом.Перед поливом на программном устройстве выставляют оросительную норму, которая соответствует интервалу времени между командами и очередностью полива, т.е. очередность включения водовыпускныхустройств путем набора номера соответствующему коду - водовыпуску. Например, водо- выпуску, изображенному на фиг. 2, с кодом 1, 1,111, 1 Ч, Ч ирисваеваем номер 1. При этом, общее число объектов управления водовыиусков зависит от количества линий связи и числа каскадов в многокаскадном распределителе и определяется по формулеги = и (и-) (и) (и-р)где и - число линий связи,Р - число каскадов в многокасканомраспределителе, Р п).1 о 40 45 50 55 формула изобретения 5 20 25 зо 35 С пуском насосной станции вода от водоисточника...

Номер патента: 862865

Опубликовано: 15.09.1981

Авторы: Гречихин, Козлов, Кондратьев, Югай

МПК: A01G 25/16

Метки: водовыпусками, дистанционного, оросительных, систем

...образующим дисковый нож.Гидропривод выполнен в виде подпружиненного гидродвигателя 10, шток 11 которого кинематически связан посредством собачки 12 с храповым колесом 13, и кулачка 14и с распределителем 15 подачи напорной воды соплового типа, состоящим из четырех сопел 16 - 19, рычага 20 и трубки 21. Распределитель подачи соединен с оросительной сетью через установленный на соединительной трубе 1, фильтр 22 и трубку 23.Устройство работает следующим образом, Вода, подаваемая насосной станцией в оросительный трубопровод через соединительную трубу 1, поступает в нижнюю полость аккумулирующей емкости 2, Давле- ЗО ние воды передается через мембрану 4 на масло и масло через винтовую канавку 9 дросселя 8 поступает в полость мембранного...

Номер патента: 848687

Опубликовано: 23.07.1981

Авторы: Бобров, Куликов, Попов, Федюнин, Чернов, Югай

МПК: E21F 5/00

Метки: выбросоопасныхучастков, выработки, горного, горной, массива, призабойнойчасти

...5-1,5 1,5-2,5 64 382 3,8 1102475 22,5 89 338 соопасному относят тот участок горного массива, на котором абсолютные значения среднего импульса сил подачи имеют сравнительно большие значения.На фиг. 1 приведена динамограмма невыбросоопасной зоны; на фиг. 2 - динамограмма выбросоопасной зоны.Способ осуществляют следующим образом.В направлении проведения выработки в горный массив поинтегрально бурят шпур. При бурении шпура производят неп рерывное измерение и запись усилий подачи бурового инструмента на диаграм - мную ленту с помощью динамографа. При этом окончание бурения каждого контрольного интервала на ленте отмечается вертикальной чертой.После окончания бурения щпура полуо ченная запись усилий подачи динамо- грамма) обрабатывается...

Номер патента: 836447

Опубликовано: 07.06.1981

Авторы: Афанасьев, Верещако, Гречихин, Панфилов, Югай

МПК: F16L 55/02

Метки: гашения, гидравличес-ких, ударов

...удара. В верхней части отводящего патрубка установлена втулка 16с буртом 7, между которыми образованаполость А, сообщенная через дроссель одностороннего действия 18, посредством соединительной трубки 19 с демпфирующей камерой 4. Втулка 16 установлена с возможностью осевого перемещения и поджата пружиной 20 к разделительной мембране 21.Работает устройство следующим обраозом.При заполнении водопроводяшей сетижидкостью, воздух через вантуз 15 выходит в атмосферу, а вода заполняет полостькорпуса, ио не выбрасывается в атмосферу,втулка 16 прижата пружиной 20 к мембране 21. Одновременно жидкость через отверстия 13 и 12 в клапане 9 по трубке 8 поступает в демпфируощую камеру 4. По мерезаполнения водовоздушной емкости жидкостью,...

Номер патента: 832219

Опубликовано: 23.05.1981

Авторы: Гречихин, Новиков, Панфилов, Першин, Фомин, Югай

МПК: F16K 47/02

Метки: арматуры, запорной, привод

...с переключающим механизмом 22, и дроссель25, Цилиндр одностороннего действия19 трубкой 26 соединен с клапаннымпереключателем 23, сообщающимся сдросселем 25,Привод работает следующим образом,Для осуществления закрытия задвижки 7 вода из защищаемого трубопровода 8 по трубопроводу 16 через управляющий орган 5 подается в полость Апривода, а из полости 5 по трубопро- ЗОводу 17 в корпус 9 разделительногоклапана 4 и нд свободный слив черезсливное отверстие 12. В это времяпроисходит быстрое закрытие задвижкииа 70-85 , пределы которого могутизменяться регулировочным винтом 15.После того, как стакан 11 перекроетпроходное сечение, слив воды прекратится и начнется прерывистый процесс1закрытия задвижки по схеме ход-остановка". Вода из...

Номер патента: 829053

Опубликовано: 15.05.1981

Авторы: Афанасьев, Гречихин, Козлов, Панфилов, Рыбаков, Угрюмов, Югай

МПК: A01G 25/09

Метки: водык, движении, дождевальным, забора, машинам, подачи

...очередь, переключающий клапан3 гидравлически связан с правым уз 3лом присоединения через шланги 71,72 и 67. Правый узел присоединения имеет гидравлическую связь с мембранным приводом 34 переключающего клапана 32 через дроссель 36 и шланги 67, 72, и в свою очередь, клапан гидравлически связан с левым узлом присоединения через шланги 73,70 и 65.Устройство работает следующим образом.Устройство устанавливается на линии гидрантов так, чтобы между двух тросов гибкой связи 69 находились по крайней мере два гидранта, Механическим приводом 17 левого узла присоединения продавливают клапан гидранта 7, при этом рычажный механизм включения 39 переводит золотниковый распределитель 37 в рабочее положение, открывая его для прохода воды, гидропривод...

Номер патента: 422202

Опубликовано: 23.03.1981

Авторы: Вигандт, Ильин, Шинкаренко, Югай

МПК: B28B 3/22

Метки: пластического, формованиядвухслойных

...8.Поскольку длительность импульсов на выходе импульсного датчика 10 при постоянном шаге зубьев зубчатого диска 11 находится также в обратно пропорциональной зависимости от скорости перемещения глиняного бруса, то соотношение длительности импульсов на выходе формирователя 15 и импульсного преобразователя 16 характеризует соответствие скорости вращения электродвигателей 3,5,7 скорости движения глиняного бруса или отклонение от него в ту или иную сторону, 40Для установки в процессе настройки необходимого соотношения скоростей вращения дозатора-нитателя 4, вспомогательного шнека 2 и резательного автомата 6 служат установочные 45 сопротивЛения 25 в цепях обмоток возбуждения электродвигателей 3,5 и 7Установка работает следующим...

Номер патента: 814410

Опубликовано: 23.03.1981

Авторы: Норкина, Щербаков, Югай

МПК: B01D 47/10

Метки: газов, мокрой

...1.Устройство включает трубу 1 Вентури, внутри которой установлена допол 814 н з.0нительная труба 2 Бентури идентичного профиля. Форсунка 3 установлена в патрубке 4 входа газа. Патрубок 4 и патрубок 5 выхода =азожидкостной смеси выполнены тангенциальными и соединены с межтрубной полостью. Устройство имеет крышку 6 и патрубки 7 и 8 подвода и отвода теплоносителя и охлаждающей жидкости.Устройство работает следующим образом.Разовая смесь подается через патрубок 4 тангенциально в кольцевое пространство между трубами Вентури. Сюда же в патрубок 4 подается распыленная с помощью форсунки 3 жидкость, Смесь газа и жидкости проходит в кольцевом пространстве в виде закрученного потока, Регулярность закрученного потока создается как...

Номер патента: 811282

Опубликовано: 07.03.1981

Авторы: Беляков, Елагин, Югай

МПК: G06G 7/184

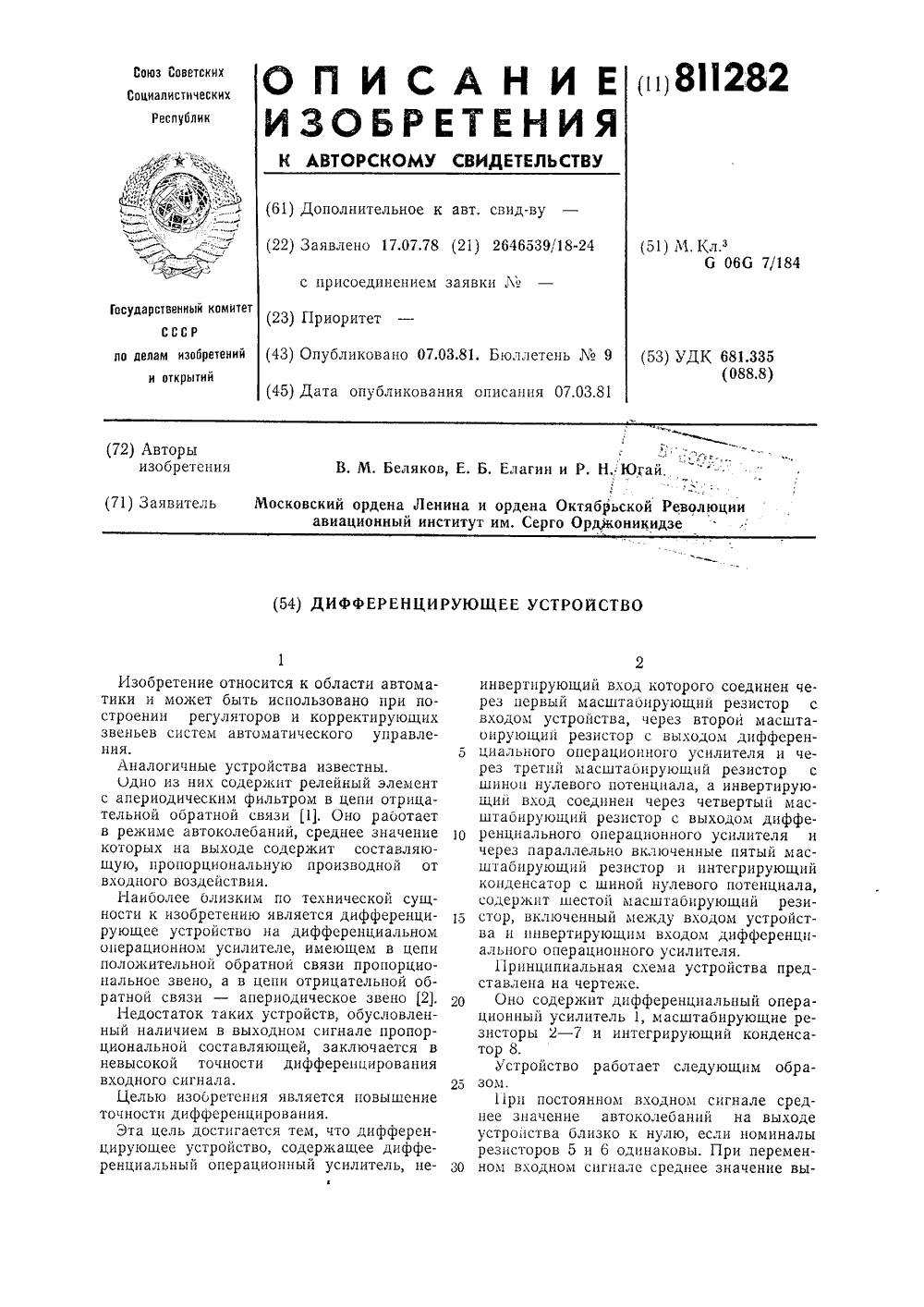

Метки: дифференцирующее

...пятый масштабирующий резистор и интегрирующий конденсатор с шиной нулевого потенциала, содержит шестой масштабирующий резистор, включенный между входом устройства и инвертирующим входом дифференциального операционного усилителя.Принципиальная схема устройства представлена на чертеже.Оно содержит дифференциальный операционный усилитель 1, масштабирующие резисторы 2 - 7 и интегрирующий конденсатор 8.Устройство работает следующим образом.11 ри постоянном входном сигнале среднее значение автоколебаний на выходе устройства близко к нулю, если номиналы резисторов 5 и 6 одинаковы. При переменном входном сигнале среднее значение вы811282 Составители Г. ОсиповТехред Т. Трушкина Корректор Р. Беркович Редактор Л. Утехина Заказ 371/15 Изд. М 186...

Номер патента: 800434

Опубликовано: 30.01.1981

Авторы: Норкина, Щербаков, Югай

МПК: F04F 5/42

Метки: эжектор

...цель достигается тем,что стенки сопла и камеры смешениявыполнены в форме спиралей, имеющиходинаковый шаг.На чертеже изображена конструк"тивная схема эжектора, разрез,Эжектор содержит кольцевое сопло1 и щелевую камеру 2 смешения с диффуэором 3, расположенную концентрич-.но соплу 1. Стенки 4 сопла 1 и стенки 5 камеры 2 смешения выполненыв форме спиралей, имеющих одинаковый шаг. Кроме того, сопло 1 имеет патрубок 6 подвода рабочей жидкостиОтсасываемый гаэ подводится по патрубку 7,Эжектор работает следующим образом.Рабочая жидкость подается поддавлением по патрубку 6 к соплу 1.Струя рабочей жидкости, проходя сбольшой скоростью через сопло 1,О поступает в камеру 2 смешения, гдесилой поверхностного трения увлекает поступающий через патрубок...

Номер патента: 752217

Опубликовано: 30.07.1980

Авторы: Беляков, Буденный, Елагин, Югай

МПК: G05B 1/01

Метки: абсолютных, величин, компаратор

...абсолютных значений двухвходных сигналов величины большей половины ширины петли гистереэиса,На Фиг. 1 приведена принципиальная схема гистерезисного компаратораабсолютных величин, на фиг. 2 - статическая характеристика компаратора,построенная как зависимость выходного напряжения от входного сигнала попервому входу.Двухвходовой гистерезисный компаратор абсолютных величин содержитдифференциальный операционный усилитель (Оу) 1 с неинвертирующим входом2, инвертирующим входом 3 и выходом4. Масштабный резистор 5 обратнойсвязи включен между выходом 4 и входом 2 ОУ, масштабные резисторы 6 и 7обратной связи включены соответственно между входами 2 и 3 ОУ и шиной 8нулевого потенциала. Разделительныедиоды 9-12 включены в кольцевую схему так, что...

Номер патента: 712587

Опубликовано: 30.01.1980

Авторы: Сулейманов, Шин, Югай

МПК: F16K 17/04

Метки: клапан, предохранительный

...вид; на фиг. 2 - то же в аксонометрии. 20Клапан содержит седло 1 н тарель 2 с закрепленными на ней шпильками 3, свободно проходящими сквозь выходное отверстиеседла. Тарель 2 поджата с помощью пружин 4 к уплотнительному эластичному элементу 5, расположенному вокруг седла вуглублениях и ограниченного по внутреннему диаметру кольцом 6, жестко соединенным с седлом 1.Предохранительный клапан работаетследующим образом. При превышении давления рабочей среды допустимой величины, отрегулированной пружинами 4, действующего на тарель 2 со стороны пружин 4, последняя приподнимается, стравливая рабочее тело через образовавшийся зазор. В начальный момент срабатывания уплотнительное кольцо 5 распирается давлением рабочего тела до упора в борт...

Номер патента: 705466

Опубликовано: 25.12.1979

Авторы: Беляков, Буденный, Елагин, Югай

МПК: G06G 7/14

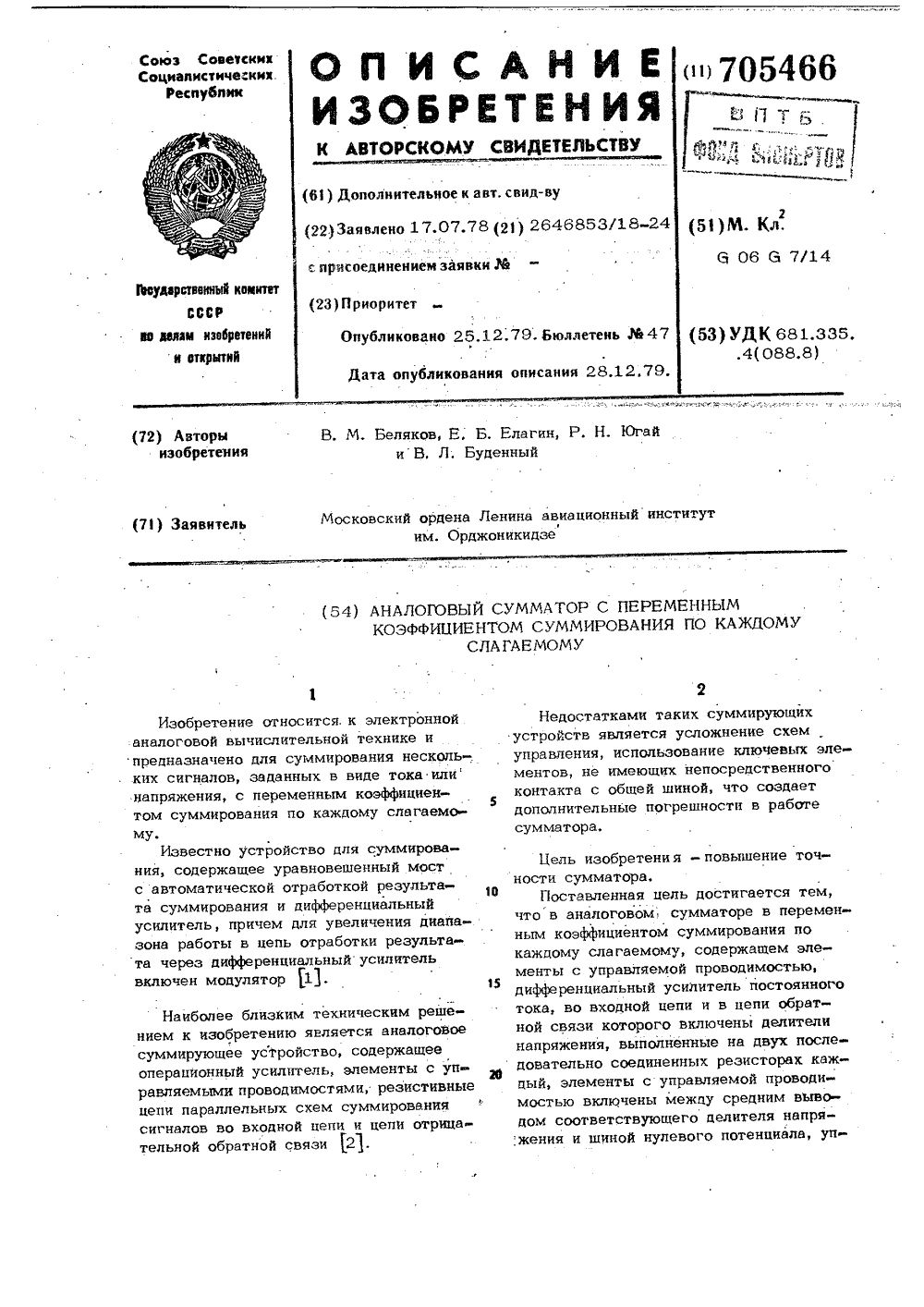

Метки: аналоговый, каждому, коэффициентом, переменным, слагаемому, сумматор, суммирования

...результата суммирования и дифференциальный усилитель, причем ддя увеличения диапазона работы в цепь отработки результата через дифференциальный усилитель включен модулятор 1. Наиболее близким техническим решением к изобретению является аналоговое суммирующее устройство, содержащее операционный усилитель, элементы с управляемыми проводимостями, резистивные цепи параллельных схем суммирования сигналов во входной цепи и цепи отрица тельной обратной связи 121. Недостатками таких суммирующйх устройств является усложнение схем управления, использование ключевых элементов, не имеющих непосредственного контакта с общей шиной, что создает дополнительные погрешности в работе сумматора,Бель изобретения - повышение точности...

Номер патента: 705083

Опубликовано: 25.12.1979

Авторы: Гречихин, Ломакин, Панфилов, Рубаха, Югай

МПК: E02F 5/10

Метки: бестраншейному, гибкого, навесному, перфорации, трубопровода, укдадчику

...дляперфорации, вид сбоку; на фиг. 2 - то же,разрез А-А; на фиг, 3 - то же, разрезБ-Б. 10В конструкцию устройства для перфорации гибкого трубопровода входит опорный кронштейн 1 со смонтированнымина нем ведущим валиком 2 и ведомымиваликами 3 и 4. Опорный кронштейн 15крепится к раме укладчика (не показана),Ведущий валик 2 имеет с одной сторонынаправляюший ролик 5, а с другой - зубчатое.колесо 6. На ведомом валике 3установлены П-образное водило 7, ножперфоратор 8 и зубчатое колесо 9.Ведомый валик 4 несет зубчатое колесо10, В водиле 7 смонтирован ведущий валится11, на котором установлены прижимнойролик 12 на одном конце и зубчатое ко-лесо 13 на другом. Водило 7 связанос пружинным механизмом 14, Под направляющим роликом 5 и прижимным...

Номер патента: 665855

Опубликовано: 05.06.1979

Авторы: Богачев, Боровенников, Гречихин, Новиков, Носенко, Шарко, Югай, Ян

МПК: A01G 25/02

Метки: импульсная, капельница

...8, Корпус 2 выполнен с конусным седлом 9 и навинчен на горловину пиевмогидроаккумулятора. Перепускной клапан 4прижат периферией к конусному седлу, а централь.нан часть его поджата наружным конусом горло3,. У" 1 .Ъ6658553вины пневмогидроаккумулятора, Распределитель. и при повышении давления в сети цикл "наполная трубка 5 одним концом надета на боковой нение - слив" повторяется.штуцер 10, а другой свободный конец опущен в Предлагаемая капельница по сравнению с из.корневую зону растения, Количество распредели вестныьи упрощает конструкцию. вследствие нательных трубок может быль любым; личин простых по изготовлению деталей, простоЙмпульсная капельница работает следующим ты сборки и разборки на случай ремонта и уменьобразом. шает...

Номер патента: 644944

Опубликовано: 30.01.1979

Авторы: Морозов, Югай

МПК: E21B 47/12, G01V 9/00

Метки: изменений, коллекторов, пород, постседиментационных

...осуществляется следующим образом.Намечают палеоэтапы, важные с точки зрения образования месторождений нефти, газа, и для каждого палеоэтапа по разрезу перекрывающих отложений и шкале абсолютного возраста определяют геохронобату, представляющую собой произведение мощности перекрывающих отложений в кл на абсолютный возраст этих отложений в млн. лет. В геологически сопоставимом регионе в разрезе более молодых отложений выделяют участок, значение геохронобаты которого на современный период сходно с геохронобатой нефтегазоносных отложений на палеоэтап. Глубины залегания молодых пород-коллекторов на современный период644944 Составитель И. КарбачинсканРедактор Т. Морозова Техред А, Камышникова Корректор С. файн Заказ 1138/34 Изд.117 Тираж...

Номер патента: 635252

Опубликовано: 30.11.1978

Авторы: Александров, Давыдов, Дьяков, Шередекин, Югай, Ярцев

МПК: E21F 5/00

Метки: предупреждения, самовозгорания, угля

...относится к области горного дела и может быть использовано при разработке пластов угля, склонных к самовозгоранию, а также При складировании угля на поверхнос- ти.Известен способ предупреждения самовозгорания угля, эключакщийся в заиливании глинистой пультой участков массива угля,.склонного к самовозгоранию 1 3.Недостатком этого способа является его высокая стоимость.Известен также способ предупреж- дения самовозгорания угля, заключаю" щийся в прерывной подаче воэдушномеханической пены по трубопроводам от пеногенераторной установки в выработанное пространство. 21.Недостатком этого способа является недостаточная эФФективность качества обработки выработанного прост. ранства.Цель изобретения заключается в повышении качества обработки...

Номер патента: 633811

Опубликовано: 25.11.1978

Авторы: Бахтинов, Кузнецов, Надеин, Нерлов, Петрович, Петухов, Потапов, Романенко, Югай

МПК: C01G 39/00

Метки: аммония, парамолибдата

...моли водным раствором аммиака прн подд жанни в равновесной водной фазе ко пентрацнн молибдена 1 50-500 г/л, бодной концентрации аммиака 1-5 г/ объемном соотношении органической водной фаз, равном 50:1, Прн такнх условиях протекает тверпофазная реэ ракцня молибдена, который выделяет в вице парамолнбпата аммония 13633811 Составитель В, НечипоренкоТехред Н, Бабурка КорректорН, Ковалева Редактор Н, Данилович Заказ 6697/21 Тираж 613 Подписное БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская иаб д, 4/5филиал ППП Патент", г, Ужгород, ул, Проектная, 4 и объемном соотношении органическойи водной фаз от 3:1 до 1:3,П р и м е р . Молибденсодержащийводный раствор обрабатывают...

Номер патента: 619150

Опубликовано: 15.08.1978

Авторы: Афанасьев, Верещако, Гречихин, Югай

МПК: A01G 25/09

Метки: воды, движении, машине, подачи, поливной

...а 13 отсоединяетс арабан 4 под дей12 кдит иловка19. Б Изобму хозявано длшине вИзвеводы квключаюдящих тголовкаНедостаключаетции. тносится к сельско"ожет быть испольэо-,воды к поливной маные стороны гибкие подводяшие трубопроводы 8 и 9. Гибкие подводящие трубопроводы 8 и 9 через обратные клапаны 10 и 11 соединены с водозабор"ными головками 12 и 13, а противоположные их концы - с полостью 14 барабана 4. Водозаборные головки 12 и13 смонтированы на тележках 15 и 16.Прямолинейность движения устройстваобеспечивается направляюшими 17,18,закрепленными на гидрантах 19 по всейдлине трубопровода закрытой оросительной сетиПри движении поливной маши оскольку водозаббрная головк приоединена к очередному гидранту 19, ибкий подводящий трубопровод 9...

Номер патента: 619149

Опубликовано: 15.08.1978

Авторы: Афанасьев, Верещако, Гречихин, Панфилов, Рыбаков, Югай

МПК: A01G 25/00

Метки: дождевальная

...1 иэобр установка; на фиг. кий трубопровод с паратами. К транспортному бедкой 2, имеющей прицеплен телескопдождевальнаятелескопичесвальными апдож средству 1 с летрос 3 с упором 4,ический тоубопропро сом Изобретение относится к сельскому. хозяйству, а именно к устройствам для полива сельскохозяйственных культур.Известна дождевальная установка, включающая лебедку с тросом, телескопический трубопровод с колесныьти опорами и дождевальным аппаратом 11 При раскладке трубопровода установленный на его конце дожцевальный аппарат работает и реакция струи смещает телескопический трубопровод в боковом направлении, что вызывает эаклинивание его секций и даже поломку.Цель изобретения - повышение надежности путем исключения бокового смещения...

Номер патента: 617442

Опубликовано: 30.07.1978

Авторы: Жарко, Копейкин, Фуфурина, Черняховский, Щубин, Югай

МПК: C04B 35/62

Метки: масса, огнеупорная

...алкилсплпкопата натрия, что способствует увеличению сроков схватывания массы, При замедленном протекании химической реакции образуются прочные механические связи между зернами, что создает благоприятные условия для формирования механической структуры, свободной от внутренних деформативных напряжений, При этом наблюдается зависимость между ростом прочности и количеством алкилсиликоната натрия. Минимальное количество алкилспликоната натрия обеспечивает необходимые минимальпыс сроки схватывашя и максимальную прочность за короткое ьремя, а его увеличение обусловливает значительное замедление сроков схватывания с медленным ростом прочности. Образование на поверхности зепен заполнителя экранизирующих617442 Состав Предлагаемый...

Номер патента: 606567

Опубликовано: 15.05.1978

Авторы: Афанасьев, Ахмеджанов, Верещако, Весманов, Вольшанский, Гречихин, Ермолаев, Зверинский, Кучкаров, Носенко, Югай

МПК: A01G 25/09

Метки: бороздам, дождеванием, полива

...22 в правое положение, тем самым открывает отверстие в трубе 28 и закрывает отверстие золотниковаго переключателя, Поток воды из магистральной трубы 16 проходит по трубе 28 к даждевальным насадкам 29, при помощи которых .производится орошение.В связи с тем, чта верхний пояс фермы представляет собой трасовую систему, а растяжки выполнены гибкими, металлаемкасть Фермы снижена до 1,5 т,тогда как у известных машин составляет 3 т.Кроме того, для полива па бороздам вадаправодящую магистраль укладывают на почву, это позволяет ликвидировать поливные шланги и производить полив более эффективно по сравнению с прототипам. Формула изобретения 1, Машина для полива дождеванием и па бороздам, включающая установленную на транспортное средство...

Номер патента: 599099

Опубликовано: 25.03.1978

Авторы: Александров, Глузберг, Давыдов, Димитрова, Югай

МПК: E21F 15/08

Метки: заиловочной, пульпы, состав

...содержит брдуюшем соотношении Форму зобретен ем, что композиция допомистьй натрий (калий) пр компонентов, вес.%: висле. Состав заивотанного прос Изобретение относится к горноити и может быть использовано при раз рождений полезных ископаемых с гид(заиловкой) горных выработок.Известен состав для эаиловки горных выработок, включавший глину, гашеную известь или полиакриламнд и воду 11Однако пульпа при этом составе осаждается в тчение 3 - 5 ч, что часто недопустимо при пожарах в горных выработках иэ-за угрозы развития пожара. Кроме того, в результате длительного осаждения пульпы такого состава большой процент мельчайших частиц глины находится во взвешенном состоянии и уходит с осветленной водой.Известен также состав заиловочной...

Номер патента: 576472

Опубликовано: 15.10.1977

Авторы: Сулейманов, Югай

МПК: F16K 17/04

Метки: клапан, предохранительный

...может применяться лишь на трансформаторах, работающих в нормальном режиме с постоянным давлением, равным атмосферному, ц не приемлем для герметичных 15 трансформаторов, одной цз особенностей которых является необходимость полной герметичности прц давлении, близком к величине давления, которое механически выдерживает бак трансформатора.20 С целью повышения надежности срабатывания в предлагаемом клапане с внешней стороны уплотнительного элемента свободно установлено жесткое кольцо,На чертеже изображен предохранительный 25 клапан, общий вцд.Верхняя часть седла 1 снабжена кольцевымвыходом 2, который служит для фиксации от продольных перемещений уплотнцтельного элемента 3. Нижняя часть седла снабжена ЗО спицами 4, на концах которых...

Номер патента: 566589

Опубликовано: 30.07.1977

Авторы: Бердышев, Луценко, Югай

МПК: A61K 35/68

Метки: 5-фосфодиэстеразы

...смесь для гидролиза дрожжевой РНК содержит 0,5 мл натрийацетатного буфера рН 5, 0,2 мл раствора РНК (из расчета 0,5 мг на пробу) и 0,3 мл тканево го экстракта (из расчета 1,5 мг на пробу). Инкубацию проводят при 37 С на водяной бане в течение 30 мин. Реакцию останавливают добавлением 0,01 М МдС 12 в 80 этаноле (где конечная концентрация 0,01 М МдС 1, в 50 5 этаноле) .Данные, хар актеУдельнаяактивность Этапы выделения Гомогенат 0,5 3,0415,0 14,5 1,5 1,5 93000 57000 56000 100 61,3 60 фильтрат после подщелачиванияОсадок после подкисления Таблица 2 Выделение препарата, обладающего 5-фосфодиэстеразной активностью,из моллюсков Апойоп 1 а аудпеаУдельная Выход ферактивность мента, о,Концентрациябелка, мг/мл Общая активностьЭтапы выделения...

Номер патента: 552934

Опубликовано: 05.04.1977

Авторы: Афанасьев, Верещако, Гречихин, Югай

МПК: A01G 25/09

Метки: дождевальной, многоопорной, самоходная, тележка

...24 системы синхронизации, который помещен в корпусе 25, имеющем три штуцера 26 - 28. Золотник 24 (фиг. 4) гидравлически при помощи штуцеров 26 и 27 и кулачка 29 через дроссельные клапаны 30, 31 связан с напорным трубопроводом 4, а при помощи штуцера 28 и распределительного клапана 32 - с гидроцилиндром 5. Гидроцилиндр 5 через зубчатый сектор 33 кинематически связан с шестерней 34 блока шестерен 16, а зубчатые рейки 14 и 15 в зависимости от направления движения тележки находятся поочередно в зацеплении с шестерней 35. Зубчатый сектор 33 подпружинен к раме 1 пружиной 37 (фиг. 3).Тележка работает следующим образом.Для осуществления реверса вращением рукоятки 19 против часовой стрелки канат 21, связанный с рычажным тормозом 23,...

Номер патента: 548243

Опубликовано: 28.02.1977

Авторы: Афанасьев, Верещако, Гвардин, Гречихин, Луцкий, Носенко, Пензин, Югай

МПК: A01G 25/09

Метки: движения, дождевальной, многоопорной, синхронизации, тележек

...имеет гибкий трос 3, 1 Оторый жестко закреплен па последней тележке ц проходит через пазы 4 управляющих элементов, т. е. двуплечнх рычагов 5, свободно установленных на вертикальных осях 6 промежуточных тележек, Продольные прорези в рычагах 5 предназначены для компенсации колебания тележек в вертикальной пло5 10 15 20 25 30 35 скости. Трос 3 на первой тележке проходит по блоку 7 и поддеряивается в натянутом положении грузовым компенсатором 8. Двуплечие рычаги 5 связаны с регулирующими клапанами прямого и обратного хода 9 и 10 через чувствительные элементы - стержни 11 и 12. Клапаны 9 и 10 имеют гидравлическую связь с распределительным клапаном 13 и приводом (гидроцилиндром) 14. Гидроцилиндр 14 при помощи тяг 15 и 16 связан с колесами...

Номер патента: 536792

Опубликовано: 30.11.1976

Авторы: Афанасьев, Верещако, Гречихин, Карташов, Носенко, Тащилин, Югай

МПК: A01G 25/00

Метки: аппарат, дождевальный, импульсный

...0 стовина 8 с седлом 9.3На стояке 1 закреплено кольцо 10, на котором установлен клин 11 с направляющей 12. Клин поджимается к упору 13 пружиной 14, а его направляющая с помощью кронштейна 15 связана с втулкой 16, установленной на стволе 4 с возможностью поворота и выполненной с вертикальным пазом 17, через который проходит ось 18 ролика 19, жестко закрепленная на стволе. Вода в аппарат подается по трубе 20.При подаче в голове системы команды на наполнение пневмогидроаккумулятора 2 вода по трубе 20 поступает в стояк 1 и, действуя на поршень 3, перемещает его вниз, прижимая манжетное уплотнение 6 к торцу седла 9 крестовины 8. Доступ воды к стволу 4 прекращается, и вода через канавки в поршне поступает к манжетному уплотнению 6,...
