Формирователь импульсов

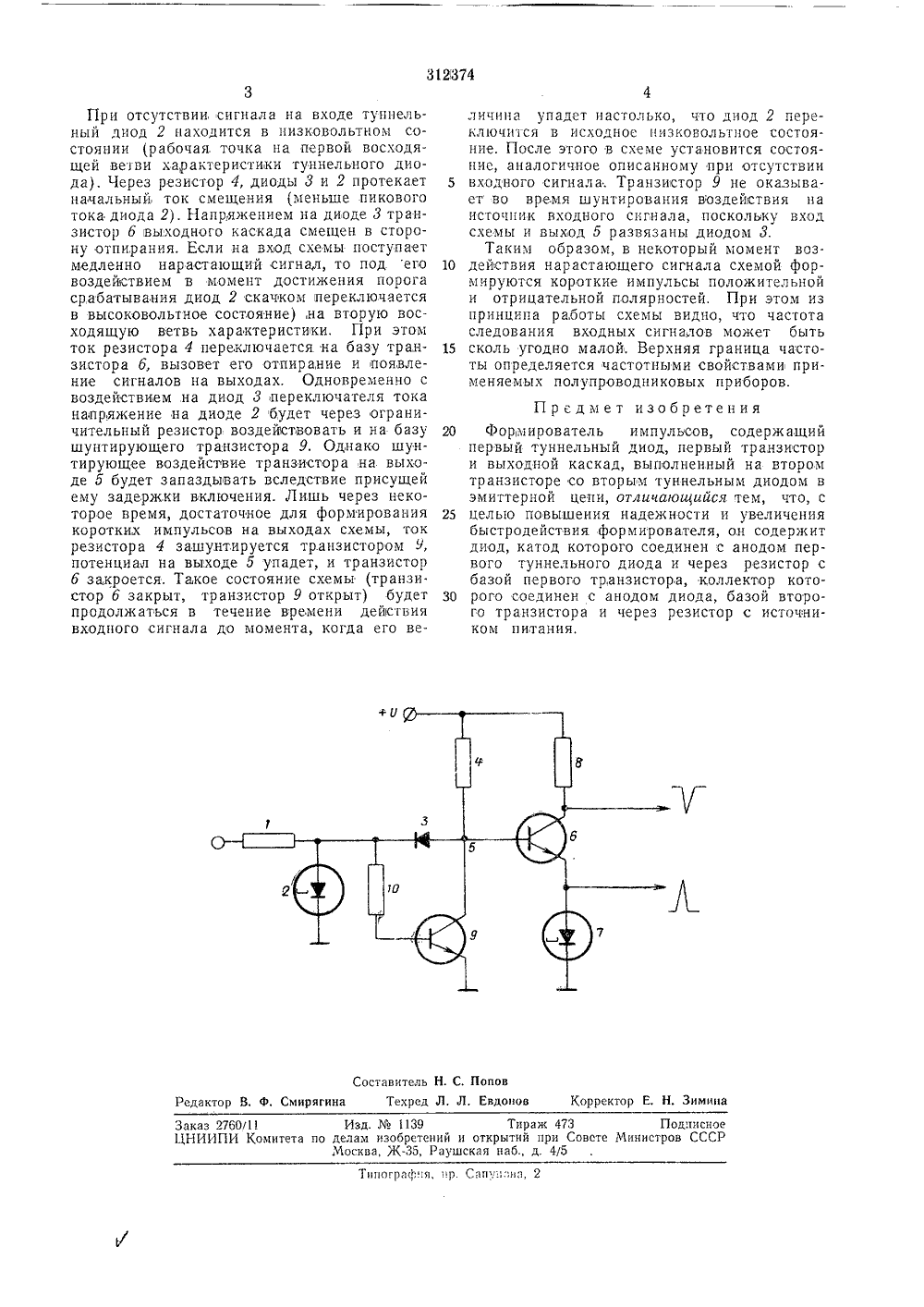

3 2374 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскиз Социалистическик РеспубликЗависимое от авт. свидетельстваЗаявлено 14,Х 1,1969 ( 1374729/18-24)с присоединением заявкиПриоритетОпубликовано 19.Н 11,1971. Бюллетень25Дата опубликования описания 12.Х,1971 МПК Н 031 с 5/01 Комитет по делам изобретений и открытий при Совете Министров СССРУДК 621.374:621,373,44 (088,8) Авторыизобретения В. Я, Загурский и Ю, Н, Артюх Заявитель Институт электроники и вычислительной техники АН Латвийской ССР ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ 1Изобретение относится к формирующим устройствам автоматики и вычислительной техники.Известен формирователь коротких импульсов из периодически изменяющихся сигналов произвольной формы, содержащий первый туннельный диод, первый транзистор и выходной каскад, выполненный на втором транзисторе со вторым туннельным диодом в эмиттерной цепи. Такой формирователь сложен, критичен к допускам и малоуниверсален, имеет относительно низкое входное сопротивление и малую чувствительность к входному сигналу.Для повышения надежности и увеличения быстродействия формирователя предлагаемый формирователь содержит диод, катод которого соединен с анодом первого туннельного диода и через резистор с базой первого транзистора, коллектор которого соединен с анодом первого туннельного диода, базой второго транзистора и через резистор с источником питания.Предлагаемый формирователь многофункциональный, т. е. формирует короткие импульсы из сигнала произвольной частоты следования и произвольной формы, имеющего перепады уровней положительной полярности. Поскольку в схеме не содержится формирующих обратных связей и выходной каскад не играет существенной роли в формировании сигнала, то схема в целом малокритична к величине нагрузки на выходе и допускам на параметры элементов и напряжение пита ния.Вследствие развязывающих свойств диодапереключателя шунтиру)ющий транзистор практически не оказывает влияния на источник входного сигнала, что повышает входное 10 сопротивление схемы. Быстродействие предлагаемой схемы выше, чем у известных формирователей, что,объясняется тем, что транзистор выходного каскада напряжением на диоде переключателя смещен к границе отпи рания и всегда подготовлен к срабатыванию. Принципиальная схема предлагаемого устройства. показана на чертеже.Схема содержит входной ограничительный 20 резистор 1; подключенный к аноду туннельного диода 2, Диод 3 и резистор 4 образуют диодно-резистивный переключатель тока, выход (точка) 5 которого подключен к базе транзистора б выходного каскада. В эмиттер 25 транзистора б включен туннельный диод 7, ав коллектор - резистор 8. К выходу 5 подключен коллектор шунтирующего транзистора. 9, база которого через ограничительный резистор 10 соединена с анодом туннельного дио- ЗО да 2.. Смирягина Текред Л, Л. Евдоно Н. Зими рек едакто Заказ 2760/11 Изд.1139 Тираж 473 ПодписноЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 шографя, .р. Сап 1 спзна При отсутствии, сигнала на входе туннельный диод 2 находится в низковольтном состоянии (рабочая точка на первой восходящей ветви характеристики туннельного диода). Через резистор 4, диоды 3 и 2 протекает начальный ток смещения (меныпе пикового тока диода 2). Напряжеиием на диоде 3 транзистор б выходного каскада смещен в сторону отпирания. Если на вход схемы поступает медленно нарастающий сигнал, то под его воздействием в момент достижения порога ср,абатывания диод 2 скачком переключается в высоковольтное состояние),на вторую восходящую ветвь характеристики. При этом ток резистора 4 переключается на базу транзистора б, вызовет его отпирание и появление сигналов на выходах, Одновременно с воздействием на диод 3 переключателя тока напряжение на диоде 2 будет через ограничительный резистор воздействовать и на базу шунтирующего транзистора 9. Однако шунтирующее воздействие транзистора на. выходе 5 будет запаздывать вследствие присущей ему задержки включения. Лишь через некоторое время, достаточное для формирования коротких импульсов на выходах схемы, ток резистора 4 зашунтируется транзистором 9, потенциал на выходе 5 упадет, и транзистор б закроется. Такое состояние схемы (транзистор б закрыт, транзистор 9 открыт) будет продолжаться в течение времени действия входного сигнала до момента, когда его величина упадет настолько, что диод 2 переключится в исходное низковольтное состояние. После этого в схеме установится состояние, аналогичное описанному при отсутствии 5 входного сигнала. Транзистор 9 не оказывает во время шунтирования воздействия на источник входного сигнала, поскольку вход схемы и выход 5 развязаны диодом 3.Таким образом, в некоторый момент воз действия нарастающего сигнала схемой формируются короткие импульсы положительной и отрицательной полярностей, При этом из принципа работы схемы видно, что частота следования входных сигналов может быть 15 сколь угодно малой. Верхняя граница частоты определяется частотными свойствами применяемых полупроводниковых приборов. Предмет изобретения 20 Формирователь импульсов, содержащийпервый туннельный диод, первый транзистор и выходной каскад, выполненный на втором транзисторе со вторым туннельным диодом в эмиттерной цепи, отличающийся тем, что, с 25 целью повышения надежности и увеличениябыстродействия формирователя, он содержит диод, катод которого соединен с анодом первого туннельного диода и через резистор с базой первого тр,анзистора, коллектор кото рого соединен с анодом диода, базой второго транзистора и через резистор с источником питания,
