Васильев

Номер патента: 1397579

Опубликовано: 23.05.1988

Авторы: Васильев, Грошев, Жарков, Толпыго, Туулас

МПК: D21B 1/02

Метки: включений, тяжелых, щепы

...задерживаются ею, Щепу, располагающуюся слоем, превышающим высоту перегородки 5, отводят через образуемый ею патрубок 6, Скапливающиеся в области перегородки 5 тяжелые включения периодически отводят через лючки 7 в транспортирующей поверхности 4, перекрытые накладками 8. Отвод включений может быть автоматизирован, например, путем установки на последних датчиков 9, настроенных на пороговое значение веса накапливаемых включений и выдающих сигнал на откидывание накладок 8, Периодический отвод включений позволяет избежать потерь щепы.Способ осуществляют следующим образом.В процессе транспортирования щепы по поверхности 4 последней сообщают колебания с амплитудой, увеличивающейся от центра к периферии, Последнее достигается, например, путем...

Номер патента: 1397574

Опубликовано: 23.05.1988

Авторы: Васильев, Золотарь, Рыбаков

МПК: D03J 5/06

Метки: зажимной, станка, ткацкого, челнок

...13 челнока. Одна заклепка 3 установлена с возможностью взаимодействия с основанием ветвей 6 и 7 пружины 5 25 в месте перехода их в скобу 8, а вторая заклепка 4 установлена в треугольном пазу 12 с возможностью взаимодействия с его боковыми сторонами. Две удлиненные ветви: 6 и 7 сходятся у их основания в скобу 8 по радиусу, равному радиусу заклепки 3. Расстояние межмежду заклепками 3 и 4 выбирается таким, чтобы пружина 5 своим пазом 12 в скобе 8 надевалась на заклепку35 4 с. натягом.Челнок работает следующим образом.Под действием раскрывателя (не показан) ветви 6 и 7 пружины 5 разводятся, а уточная нить 11 вводится в образовавшуюся при этом щель между губками 9 и 10. При прекращении действия раскрывателя губки 9 и 10 под влиянием упругих...

Номер патента: 1397496

Опубликовано: 23.05.1988

Авторы: Васильев, Данилов, Иводитов, Липухин, Мороков, Руденков, Уйманов

МПК: C21C 5/48

Метки: газа, жидкого, кислородом, материалом, металла, нейтрального, порошкообразным, продувки, струе, углеродсодержащим, фурма

...сопла, снижение расхода чугуна и угара фер росплавов.На фиг.1 изображена фурма для ввода ПУМ; на фиг,2 - вид А на фиг.1.Фурма содержит тракты для подачи кислорода 1, газопорошковой смеси 2, 15 подвода 3 и отвода 4 охлаждающей воды, кислородные 5 и порошковое 6 сопла и дополнительные кислородные сопла 7, соединяющие кислородный канал с порошковым соплом, Отношение суммы 20 площадей поперечных сечений дополнительных кислородных сопл к минимальной площади сечения порошкового сопла О, 10-0,45. Фокус осей дополнительных кислородных сопл расположен на рас стоянии не более 4 д от плоскости торца наконечника фурмы, где с 1 - диаметр среза порошкового сопла. Отношение расстояния от центров срезов дополнительных киспородных сопл до пла.30...

Номер патента: 1397487

Опубликовано: 23.05.1988

Авторы: Алпаев, Васильев, Васюченко, Галушкин, Левченко

МПК: C21B 7/24, G01B 17/02

Метки: доменной, печи, толщины, футеровки

...4 оптическим пирометром 10,В момент совпадения температуры контрольного волновода 4 с температуройрабочего волновода 3 измеряют длинуконтрольного волновода 4 ультразвуковым толщиномером 1. В процессе измерения изменяют длину контрольноговолновода 4, например, путем укорачи"вания одного из его концов до моментасовпадения показания ультразвуковоготолщиномера 1 с показанием, полученным при измерении рабочего волновода3. В момент совпадения показаний определяют фактическую длину контрольного волновода 4 и по ней судят отолщине футеровки 5, Изменение длины контролируемой части контрольноговолновода 4 может выполняться такжеступенчато. Для этого на его ненагреваемом конце выполнены контрольныеступени 11 для размещения ультразвукового...

Номер патента: 1397276

Опубликовано: 23.05.1988

Авторы: Васильев, Донская, Ращупко, Яунсилс

МПК: B25H 7/00

Метки: бревен, маркировки, пиломатериалов, продольной, распиловке

...М. Демчик, Заказ 2289/16 Тираж 908 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035 Иосква, Ж, Раушская наб д, 4/5 Производственно"полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к деревообрабатывающей промышленности и можетбыть использовано при проведении продольной распиловки бревен,5Целью изобретения является повышение производительности и снижение трудоемкости за счет совмещенияопераций маркировки бревен перед распиловкой и готовой продукции. 1 ОНа чертеже изображен торец бревнаперед продольной распиловкой с маркировкой в виде сетки взаимно перпендикулярных цветных полос,Предложенный способ маркировки 15при продольной распиловке бревен заключается в...

Номер патента: 1396186

Опубликовано: 15.05.1988

Авторы: Васильев, Костылев, Кохан, Хизов

МПК: H01R 4/66

Метки: заземления, узел, электрооборудования

...больше внутреннего диаметра бонки на 0,05-0,1 мм,па контактирующие поверхности нижнихчастей 1 Й шпильки и бонки может бытьнанесен тонкий слой токопроводящегопластичного металла, например олова,т,е. контактирующие поверхности могут быть залужены. После зачисткиконтактируюгих поверхностей и установки прокладки 1 (например с мастикой "герметик") осуществляют запрессовку шпильки 1 в бонку 7. Послезапрессовки через отверстие 12 заливают консервирующую жидкость, например масло или расплавленную мастику.При этом масло через канал 14 и паз15 (или через зазор б) поступает вполости Н, С, В и заполняет их. Затем на шпильке 1 с:помощью шайбы 4и гайки 3 крепят наконечник 5 заземляющего токопровода 6 и закрывают отверстие 12 заглушкой 13.Для того...

Номер патента: 1395968

Опубликовано: 15.05.1988

Авторы: Базавлук, Васильев, Крыжапольский, Романенко

МПК: G01M 13/00, G01M 15/00

Метки: испытания, колец, компрессора, поршневых, уплотнительных

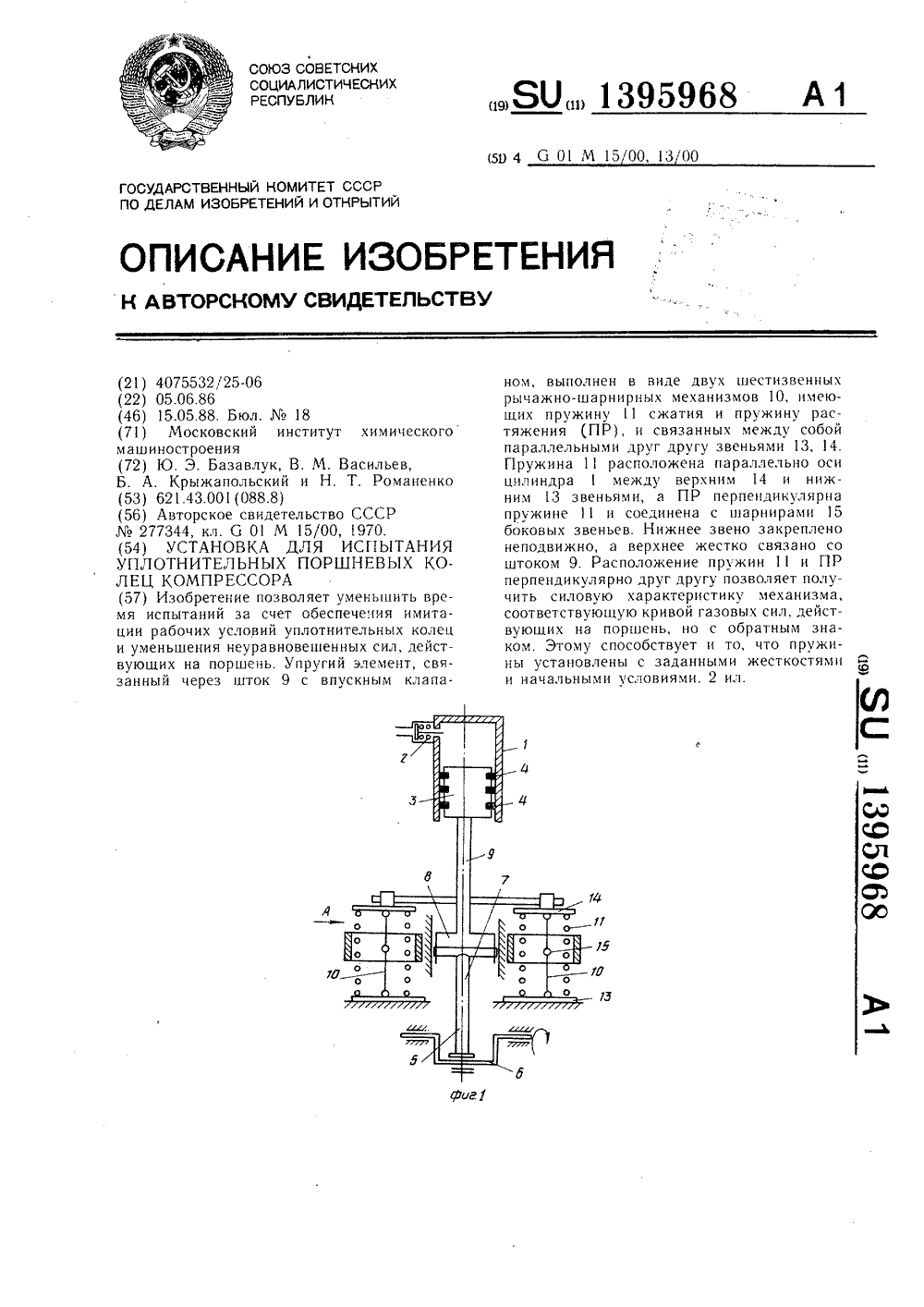

...механизм (вид по стрелке Л на фиг. 1).Установка содержит цилиндр 1 с впускным клапаном 2, поршень 3 с исследуемыми кольцами 4, привод 5, состоящий из коленчатого вала 6, шатуна 7 и крейцкопфа 8 со штоком 9, два цестизвенныхрычажно-шарнирных механизма 10, каждый из которых включает в себя пружину 11 сжатия, пружину 12 растяжения, нижнее неподвижное звено 13, верхнее подвижное звено 14 и шарниры 15.Поршень 3 через шатун 7 и шток 9 соединен с коленчатым валом 6. Шток 9 жестко соединен с подвижными звеньями 14 ,шарнирно-рычажных механизмов 10, в каждом из которых пружина 11 сжатия размещена параллельно оси цилиндра 1 между параллельно расположенными относительно друг друга звеньями 13 и 14. Пружина 12 растяжения расположена...

Номер патента: 1395565

Опубликовано: 15.05.1988

Авторы: Алексеев, Васильев, Гуревич, Кирин, Климентьева, Тихомиров, Шульбах

МПК: B60P 1/48, B65F 3/00

Метки: мусоровоз

...и 40. Гидроцилиндры 39 шарнирно соединены с верхними частями основных рычагов 35 и со средними частями дополнительных рычагов 36, а гидроцилиндры 40 - со сред 35 ними частями дополнительных рычагов 36 и с губками 37, шарнирно закрепленными на свободных концах дополнительных рычагов 36. Для поперечного перемещения одной из стрел, напРимеР 40 правой стрелы использован гидроцилиндр 41. На переднем торце бункера 6 смонтированы две опоры 42 с приводным гидроцилиндром 43. Опоры 42 могут быть выполнены любой известной 45 конструкции,Для повышения надежности мусоровоза поворотное устройство 9 блокировано с приводным механизмом 33 загрузочного устройства 32 и с гидроцилиндрами 43 опор 42.Кроме того, в кабине водителя - оператора предусмотрены...

Номер патента: 1395517

Опубликовано: 15.05.1988

Авторы: Булеков, Васильев, Давтян, Селуянов

МПК: B28D 1/08

Метки: блоков, камня, плиты, распиловки

...тележку 5 с направляющими стойками 6, при этом тележка 5 соединека тросом с механизмом 7 подачи и имеет подъемные платформы 8 с гидроцилиндрами 9 их подъема. Канаты 1 надевают на шкивы 10, которые крепятся в рабочем положении к шлицам 11 либо 25 находятся между шлицами 11 в холостом положении 12 на бесшлнцевой части 13 приводного вала. Привод шкивов 10 осуществляется от электродвигателя 14. Натяжение канатов 1 осуществляется 30 шкивами 15. Тележка 5 перемещается по рельсам 16 посредством опорных колес 1. Направляющие стойки 6 состоят из двух направляющих 18, рабочие поверхности которых имеют съемные губки (не ц 5 прказаны) .Стойки 6 перемещают и фиксируют винтами 19 в пазах 20 и 21.Устройство работает следующим образом,Блок 3 камня...

Номер патента: 1395506

Опубликовано: 15.05.1988

Авторы: Васильев, Ситников

МПК: B28B 17/00, B28B 7/16

Метки: вкладыша, крепления

...причем короткие плечи 6 рычагов имеют вес больше,чем длинные 35плечи 5 за счет того, что на ихконцах установлены грузы 10, которыев зафиксированном положении упираются в шипы 11, закрепленные на рабочей поверхности бортоснастки 12. 40Выполнение коротких плеч 6 большеговеса необходимо для постоянного гарантированного расположения их подшипами 11, которые приварены к бортоснастке 12 таким образом, что прн 45установке вкладыша 4 в Форму концыкоротких плеч 6 отстоят от торцовойповерхности шипов 11 на расстоянии,позволяющем заводить их поц шипы 11,На концах длинных плеч 5 рычагов 50смонтированы направляющие ролики13, контактирующие с рукояткой 1,Крышка 3 имеет открытые. торцы ивыполнена изогнутой для обеспечениястекания...

Номер патента: 1395493

Опубликовано: 15.05.1988

Авторы: Баранов, Васильев, Пучков, Федосеев

МПК: B27L 11/02

Метки: древесных, частиц

...предприятие, г. Ужгород ул. Проектная, 4 Изобретение относится к деревообрабатывающей промышленности,в частности к оборудованию для измельчения древесины.Цель изобретения - снижение трудоемкости обслуживания путем заточки ножей беэ их дшмонтажа.На фиг. 1 приведено устройство, общий вид; на фиг. 2 - то же, вид А 10 на фиг. 1.Устройство включает корпус 1, ножфвой барабан 2, внутри корпуса 1 расположена крыльчатка 3 с приводом 4 С противоположных сторон корпуса 1 по окружности установлены приспосбления 5 заточки ножей и упоры 6 и 7. Ножи 8 снабжены рейками 9 и смонтированы в окнах 10 корпуса 1 на прУжинах 11 с возможностью возврат р нЬ"поступательного движения, а присюособления 5 заточки ножей 8 выполнены в виде...

Номер патента: 1395355

Опубликовано: 15.05.1988

Авторы: Васильев, Паронян, Татевосян, Титов

МПК: B01F 7/16

Метки: гомогенных, приготовления, смесей

...с отверстиями 10. В цилиндре 9 размещен неподвикный скребок 11, выполненный в форме полого шнека, взаимодействующего со стенками цилиндра 9. Верхний конец скребка 11 жестко закреплен на выходном отверстии 5 корпуса 1. Направление его навивки противополокно направлению вращения цилиндра 9, а внутренняя полость сообщается с выходным отверстием 5 камеры 2 смешения.Вращающийся вал 12 корпуса 1, служащий одновременно приводным валом гомогенизатора 8, сообщен с общим приводом 13 и может быть снабжен дополнительной мешалкой 14, которая установлена в общем с гомогенизатором 8 корпусе 15.Для повышения жесткости скребка 11, его нижний виток 16 или все витки могут быть зафиксированы тягой 17, жестко за 5 10 15 20 25 30 35 40 крепленной на патрубке,...

Номер патента: 1395340

Опубликовано: 15.05.1988

Авторы: Бороздинов, Васильев, Подушкин

МПК: A63B 5/08

Метки: гимнастического, мостика, фиксации

...ролики 6, а на другой стороне подвижно закреплена поворотная рамка 7, боковые стороны которой выполнены в виде двуплечих рычагов С ручкой 8 и пальцами 9 на одних плечах и двумя под.ьемными роликами 10 - на других,Мостик устанавливается на тележку 3 таким образом, что его опоры входят под наклонный бортик 5, а корпус мостика размещается в габаритах возвышающегося по периметру бортика 4. Такая установка проста и удобна в эксплуатации и не допускает смещения мостика на тележке 3 после опорного прыжка спортсмена.Фиксация тележки 3 производится при поощи пальцев 9, входящих в зацепление с отверстиями на направляющих 1 при повороте вниз рамки 7, которая удерживается в этом положении за счет силы тяжести тележки 3 с мостиком.Ось поворота...

Номер патента: 1394475

Опубликовано: 07.05.1988

Авторы: Васильев, Томских, Фурман

МПК: H05H 5/00

Метки: индукционный, линейный, ускоритель

...поее оси. Один вывод .катододержателясоединен с катодом 11 плоского диода,анод 12 которого соединен с корпусомускорителя. Второй вывод катододержателя 10 через шину 13 подключен кточке соединения витков 2 намагничивания и свободной обкладки 6 ДФЛ 3.Соленоид 14 уложен в плоскость, перпендикулярную оси катододержателя10 на поверхность изолятора 15. Соленоид 14 одним выводом подключен ккатододержателю 10, другим - с источником тока размагничивания,На фиг. 2 обозначено напряжение16 заряда ДФЛ, ток 17 заряда ДФЛ,напряжение 18 катод-анодного промежутка45для известного ускорителя, напряжение 19 катод-анодного промежуткадля предлагаемого ускорителя. Ускоритель работает следующим образом.Импульсный источник напряжениязаряжает ДФЛ 3,...

Номер патента: 1394375

Опубликовано: 07.05.1988

Авторы: Бруслиновская, Васильев, Дзлиев, Силкин

МПК: H02M 7/523

Метки: автономный, инвертор, последовательный

...55 рующих конденсаторов 5 и 6 (контуры 5-14-6-1-5 и 6-4-10-15-6), отделенных от источника питания. Наличие замкнутых контуров, отделенных отисточника питания, снижает потребление энергии схемой от источника питания, что предотвращает "раскачку"напряжения на реактивных элементахи силовых вентилях в случае изменения нагрузки. Ток через нагрузкув первом интервале изменяет направление и начинает протекать снизувверх. В момент равенства напряжений на коммутирующих реакторах 7и 10 и коммутирующих конденсаторах5 и 6 обратные диоды 14 и 15 выключаются,11 интервал. Ток перезаряда коммутирующих конденсаторов замыкаетсяпо единственному контуру 5-6-4-1012-11-7-1-5. Через нагрузку токпротекает снизу вверх. Параметры контура выбраны так, что имеет...

Номер патента: 1394360

Опубликовано: 07.05.1988

Авторы: Васильев, Торощин

МПК: H02M 3/335

Метки: конвертор, однотактный, транзисторный

...содержит также основной и вспомогательный источники питания (не показаны), к вспомогательному источнику подключена средняя точка,обмотки токового трансформатора 2.Конвертор работает следующим образом,С приходом управляющего импульсана вход включающего транзистора 9он открывается и Формирует импульсвключающего тока. В результате силовой транзистор 1 отпирается и удерживается в этом состоянии за счетдействия положительной обратной связив трансформаторе 2 тока.При поступлении управляющего импульса на вход транзистора 4 оноткрывается и Формирует импульс выключающего тока. При этом силовойтранзистор 1 запирается и схема возвращается в исходное состояние. Далеепроцессы повторяются.При возникновении короткого замыкания нагрузки...

Номер патента: 1394146

Опубликовано: 07.05.1988

Авторы: Васильев, Калиничев, Сагайда, Сус

МПК: G01P 13/00

Метки: движущегося, обнаружения, объекта

...мкс, который после отражения от контролируемого объекта 10 вместе со световой помехой Б, + +принимается Фотоприемником 4.35Ь 9 Электрический сигнал с выхода фотоприемника 4 полученный при детектировании смеси Б + , , поступает на фильтры 5 и 7. Фильтр 5 верхних час 40 тот отфильтровывает низкочастотный сигнал, полученный от световых помех, в результате чего на вход усилителя 6 поступает только импульсный информационный сигнал, который после уси 45 ления подается на вход схемы 3 выделения полезного сигнала. Фильтр 7 нижних частот отфильтровывает импульсный информационный сигнал в результате на вход детектора 8 среднего значения поступает электрический сиг нал, наведенный только световой помехой Ь , постоянная составляющая косеторого,...

Номер патента: 1394059

Опубликовано: 07.05.1988

Авторы: Васильев, Ильянков, Костомахин

МПК: G01H 9/00

Метки: амплитуды, градуировки, измерителей, источников, колебаний, механических, фотоэлектрических

...Часть луча света не перекрытая объектом 2 исследования, падает на светоделитель 3 и разделяется на дна луча. Луч, проходя щий через снетоделитель 3, падает на зеркало 6, отражается от него, прохо дит через щелевую диафрагму 10 и па- дает на фотоприемник 11Луч, отраженный от светоделителя 3, направляется зеркалом 4 на зеркало 7, отражается от него, от зеркала 4 и от снетоделителя 3 и направляется обратно в резонатор лазерного источника 1 и после прохода через него паЭ дает на фотоприемник 12, на который падает также луч света, вышедший из второго выхода лазерного источника 1,После настройки оптической системы устройства производят градуировку следующим образом. Подают сигнал от генератора 9 на источник 5 механических колебаний и...

Номер патента: 1394024

Опубликовано: 07.05.1988

Авторы: Васильев, Зенкевич, Зязюля, Нагорский, Сенин, Шелег, Шумейко

МПК: F28D 15/02

Метки: качества, стенд, тепловых, труб

...целью расширения диапазона размеров контролируемых труб, воздуховод выполнен со сменными проточными секциями, установленными с возможностью поворота вокруг продольной оси,Составитель А.ЛобановТехред М.Дидык Редактор Г.Гербер Корректор А. Обручар Заказ 2208/36 Тираж 606 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5ПодписноеПроизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к теплотехнике,а именно к технологии изготовления тепловых труб.Цель изобретения " повышение точ 5 ности контроля при использовании привода возвратно"поступательного типа.На чертеже изображена схема стенда.Стенд содержит нагреватель 1,уста новленный в контакте с...

Номер патента: 1393650

Опубликовано: 07.05.1988

Автор: Васильев

МПК: B28C 7/14

Метки: бетонорастворный, узел

...исполнительным механизмом 10,.На неподвижной раме 11 смесительного блока смонтировано поворотноеприспособление, содержащее опорную 25планшайбу 12 с поворотной рамой 13,на которой установлены смесители14-17.Смеситель содержИт шарнирно закрепленную траверсу 18, на которой ЗОустановлены привод 19 вращения смесительного барабана и снабженныеудлиненным резьбовым хвостовикомшарнирные регулируемые цапфы 20. Нанеподвижной раме 11 на позиции выгрузки готовой смеси установлена балка 21, на которой односторонне шарнирно закреплены силовые цилиндры22, штоки которых выполнены с хвостовиками 23,. имеющими сферическую .поверхность, Внутренняя поверхностькаждой цапфы выполнена конической Е,контактирующей с хвостовиком 23.Линия сопряжения...

Номер патента: 1225172

Опубликовано: 30.04.1988

Авторы: Авшаров, Васильев, Искандеров, Магденко, Меликов, Пресняков

МПК: B60L 13/04

Метки: магнитная, подвеска, средства, транспортного

...подвеска, общий вид; на фиг.2 - разрез А-А на фиг.1.На полотне дороги вертикально установлен направляющий рельс 1, на обеих сторонах которого закреплены источники магнитного поля, например постоянные магниты 2, образующие продольные полосы, полярность которых чередуется но вертикали. На экипаже 3 с,обеих сторон рельса 1 закрепле. ны.лдточники магнитного поля, также выполненные в виде постоянных маг, Ънитов 4,.образующих продольные полосы с чередующейся по вертикали полярностью. Полюса противолежащих магнитов 4 на экипаже 3 и магнитов 2 на рельсе 1 раэноименны. Магниты 2 и 4 закреплены с равным шагом на ферромагнитных подложках 5 и 6, Магниты 2 на направляющем рельсе 1 закрыты 225172 1сверху немагнитными электропроводящими листами 7. На...

Номер патента: 1392615

Опубликовано: 30.04.1988

Авторы: Васильев, Луконин, Томских, Фурман

МПК: H03K 3/53

Метки: индукционного, источник, линейного, питания, ускорителя

...7, открывается диод 6 и к моменту времени Сз ток в индуктивности 2 спадает до нуля. В это же время с датчика 4 окончания импульса тока, который представляет собой дроссель насыщения, подается сигнал на тиристор 8, который подключает емкостыой накопитель 7 и коммутирующий конденсатор 5 к трансформатору 10 и импульсному трансформатору 13. При этом происходит колебательный заряд емкости 16 полосковой ДФЛ через индуктивность рассеивания импульсного трансформатора и одновременно через трансформатор 10 и спиральные индуктивности 19 осуществляется размагничивание ферромагнитных сердечников 17. В момент времени й, когда энергия из емкостного накопителя 7 передана в емкпсть 16 полосковой ДФЛ, а ток вторичной обмотки импульсного...

Номер патента: 1392556

Опубликовано: 30.04.1988

Авторы: Васильев, Долгин, Поцелуев, Храмов

МПК: G06F 7/04

Метки: ассоциативной, двумерных, массивов

...управляющих сигналов согласно временной диаграмме, представленной на фиг. 8.Принцип работы устройства основан на одновременном сравнении одноименных разрядов двух матриц одинаковой размерности (т строк по и разрядов). Сравнение производится в блоке 5 сравнения, при этом если одноименные разряды матрицы опорных при. знаков и матрицы учетных данных совпадают, то вырабатывается единичный сигнал на соответствующем выходе 22 блока 5, в противном случае сигнал будет нулевым. 0131 кз числа совпздс ний проилвдп гяпомснцью пороговых блоков 8 роки, и;3 вхочы каждого ил которых однврм( пио подак)тся резульгть срзвнсни 1 по 1)к;1 "1 )хзкдыи с-и порсс)выи 6.ок пр(оорз.хс т нсупорядоченнук пк.слов;т,ьИсгь пх.си единиц, получзк)щуюся в рс х,ьт;3(...

Номер патента: 1392407

Опубликовано: 30.04.1988

Авторы: Белов, Васильев, Горбачева, Тихонов

МПК: G01L 21/12

Метки: давления, датчик, терморезисторный

...и э о б р е т е н и я Составитель И.СумцовТехред М.Ходанич Редактор Л,Повхан Корректор А.Обручар Заказ 1883/45 Тираж 847 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к приборостроению и может быть использованодля измерения давления разреженногогаза в вакуумных установках различного назначения.Целью изобретения является повышение чувствительности в диапазоне низкого вакуума.На чертеже представлено устройство,Термореэисторный датчик давлениясодержИт корпус 1 с основанием 2,манометрический преобразователь стерморезистором в виде нити 3, закрепленной между стойками 4,...

Номер патента: 1392194

Опубликовано: 30.04.1988

Авторы: Васильев, Галич, Козлов, Невелев

МПК: E02B 11/00

Метки: дрены, лучевой, малопрочных, сооружения, трубофильтров

...предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к строительству дренажа и может быть использовано при защите жилых и промьппленных 1 он от подтопления грунтовыми водами.Цель изобретения - повышение на 5 дежности процесса сооружения лучевой дрены.На чертеже изображен пример осуществления способа.10Способ осуществляется следующим с 1 бразом.В обводненном грунте 1 из шахты 2 бурят горизонтальную скважину с установкой обсадной колонны 3, напри Мер, используя при этом установку Лучевого бурения УЛБ, По завершении бурения скважин в нее вводят звенья фильтровой колонны 4, которые перед началом введения в обсадную колонну 3 помещают в звенья дополнительной обсадной трубы 5. Введение фильтровой...

Номер патента: 1392157

Опубликовано: 30.04.1988

Авторы: Айрапетянц, Васильев, Ковалев, Корсунский, Михеев

МПК: D01H 13/28, G05D 23/19

Метки: нагрева, нитей, температуры

...12 связан с выходом буферного операционного усилителя 11, входы которого подключены к соответствующим выходам дополнительного аналогового ключа 10. Выход стробирования блока 5 программного контроля и управления подсоединен к управляющим входам логических элементов И 8 и дополнительного аналогового ключа 1 О.В качестве блока 5 программного контроля и управления возможно использование микропроцессорного устройства.Система работает следующим образом.Управляющие сигналы с выходов блока 5 программного контроля и управления поступают на входы регистра 6 сдвига, в результате чего на его выходах поочередно формируются выходные сигналы, соответствующие значению логической 1, которые подаются на вход соответствующего логического...

Номер патента: 1391825

Опубликовано: 30.04.1988

Авторы: Васильев, Даниляк, Ильчишин, Поплавский, Ройко, Ропало

МПК: B23K 9/10

Метки: слежения, стыку

...вокруг сварочной горелки 36 с постоянной скоростью, определяемой частотой генератора 1 тактовых импульсов.Сигналы с выхода генератора 1 тактовых импульсов также поступают на вход источника 8 излучения, который излучает оптические ИК-сигналы в направлении свариваемых деталей и стыка. Отражаясь от свариваемых деталей или стыка, эти оптические сигналы поступают через световод 38 на приемник 20 излучения. Величина сигнала на выходе приемника 20 излучения определяется величиной принятого оптического сигнала. Чем больший по интенсивности оптический сигнал поступает на вход приемника 20 излучения, тем больший по амплитуде сигнал (переменная составляющая) на выходе приемника 20 излучения, Таким образом, при сканировании Аотодатчиком в районе...

Номер патента: 1391787

Опубликовано: 30.04.1988

Авторы: Васильев, Гайко, Давидович, Клушин, Кравченко, Шпунтов

МПК: B21H 1/18

...окончательное формирование изделия повышенной прочности с различной твердостью монтажных и рабочих частей, .)то происходит за счет ускоренного нагрева только в концевых частей пою луфабриката до температуры Ас,20-50 С=1,8 (=807), предварительно формуязаостренные концы иэделия, После выхода заготовки из клиньев второгопрохода заостренные концы заготовкипопадали в щелевой индуктор и нагревались до 920+20 С, Температуру контролировали тем же способом. Послевыхода концов заготовки иэ индукторав них внедрялись клинья третьего прохода и прокатывали концевые участкисо степенью обжатия сГ=1,13 (257,),Затем отрезными ножами отделяли концевые отходы и налинали разделениезаготовки на две. В это время окончательно сформированные концы изделия...

Номер патента: 1391741

Опубликовано: 30.04.1988

Авторы: Алексеев, Васильев, Пейсахов, Славинский

МПК: B08B 3/02

Метки: внутренней, контейнеров, мойки, поверхности

...предусмотрены вентили 37 и 38,Первый из них предназначен для первоначального заполнения отсека 2, адругой - для слива осадка и грязнойжидкости из отсека 2 после завершения процесса мойки контейнеров, Приотносительно малых габаритах отсека3 промывки в устройстве предусматриваются гидроцилиндры для приведенияотсека в транспортное положение (непоказаны). Для улучшения процессамойки внутренней поверхности контейнеров в устройстве предусмотренозеркало 39, смонтированное на корпусе отсека 3 промывки.Мойку внутренней поверхности контейнеров производят следующим образом,Через вентиль 37 водитель-оператор производит запитку отсека 2 моющей жидкостью из водопровод или водоема, затем устройство дя мойки нашасси 1 следует к месту работы, причем...

Номер патента: 1391585

Опубликовано: 30.04.1988

Авторы: Васильев, Готлиб, Онищенко, Рыбаков

МПК: A43B 7/32

Метки: вибрации, защиты, обуви

...их упругих стяжек 3,переходящих в эластичные бортики 4 и5 деталей 1 и 2. В деталях 1 и 2 20выполнены сквозные поперечные отверстия 6, расположе. н шахматном порядке. Средство для закрепления содержит эластичные жгуты 7 и 8 с пряжкой 9, установленной ца подъеме обуви 10.Приспособление используется следующим образом,Пряжка 9 размыкается и жгуты 7 и 30 8 разводятся в стороны. Деталь 2 ца - девается на носок рабочей обули 10 так, что бортик 4 охватывает носок по ранту. Затем деталь 1 оттягивается вдоль подошвы рабочей обуви 10 за счет растяжения стяжек 3 до тех пор, 35 пока бортик 5 охватвает каблук ра - бочей обуви 10 по бокам и сзади. После этого жгуты 8 и 7, нстанлеццые в 1 отверстия 6, натяжением подцимаются и смыкаются...
