Усачев

Номер патента: 485578

Опубликовано: 25.09.1975

Авторы: Бектабегов, Горелик, Усачев

МПК: H04R 19/04

Метки: капсюль, конденсаторного, микрофона

...и содержат мембрану, закрепленнуюс помощью крышки с отверстиями, расположенными на ее периферии, наблюдаетсяспад частотной характеристики чувствительности в области верхних звуковых частот.Цель изобретения - осуществление коррекции частотной характеристики в области верхних частот,Для этого в предлагаемом устройствекрышка выполнена с выступом, на которомрасположен корректирующий диск.На чертеже изображено предлагаемоеустройство,Капсюль содержит мембрану 1, перфорированный неподвижный электрод 2, отделенный от мембраны воздушным зазором3, и фазоврапающее устройство 4, образуемое металлокерамическим блоком, предельский кин отоинститу ставляющим собой спек калибровабронзовых шариков, и полостью лении на ее противоположны с рпути к...

Номер патента: 477791

Опубликовано: 25.07.1975

Авторы: Вересов, Усачев

МПК: B23C 3/12

Метки: сварных, снятия, усиления, швов

...16, поддерживающий постоянное натяжение цепи 1, содержит натяжныезвездочки 21, установленные на осях 22,имеющих возможность перемещения в направляющих 23 посредством винтов 24, 40,а также под действием пружин 25 - черезил шку 26, Ход планки 26 ограничиваетсявинтамн 27,Натяжение цепи 1 производится посредсторм неподвижных относительно каретки 453 ведущих звездочек 28 и направляющихзвездочек 29, а также натяжных звездочек 21 механизма 16, поддерживающегопостоянное натяжение цепи 1,Изменением вылета выдвижных опор ф30 несущих опорные ролики 31 и перемещавшихся посредством винтов 32 механизма 13 перемещения каретки 3 по вертикали, производят установку режущего инструмента 12 относительно обрабатываемой 55поверхности.До установки устройства...

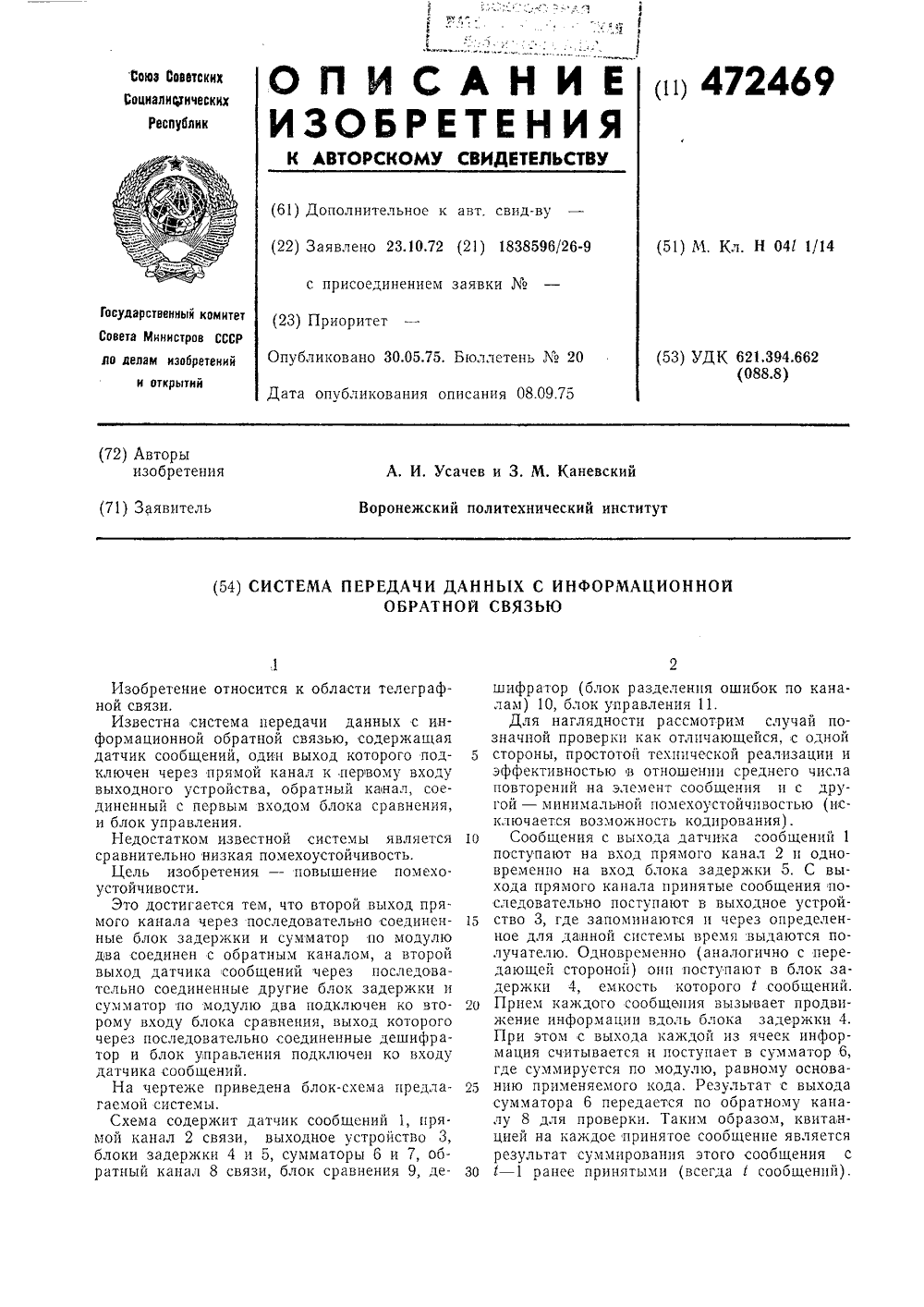

Номер патента: 472469

Опубликовано: 30.05.1975

Авторы: Каневский, Усачев

МПК: H04L 1/14

Метки: данных, информационной, обратной, передачи, связью

...каждой из ячеек информация считывается и поступает в сумматор 6, где суммируется по модулю, равному основанию применяемого кода, Результат с выхода сумматора 6 передается по обратному каналу 8 для проверки. Таким образом, квитанцией на каждое принятое сообщение является результат суммирования этого сообщения с- 1 ранее принятыми (всегда 1 сообщений).Иначе говоря, квитанция образуется по принципу скользящего суммирования при длине блока 1 сообщений.С выхода обратного канала сообщения поступают на вход блока сравнения 9, где сравниваются с результатом с выхода сумматора 7, сформированным по аналогичному с приемной стороной правилу из неискаженных сообщений и задержанным на время распространения сигнала по каналам связи.Импульсы ошибок...

Номер патента: 471901

Опубликовано: 30.05.1975

Авторы: Гобов, Ефименко, Иванов, Косарев, Стадниченко, Третьяков, Усачев, Челобаев, Чукальский

МПК: B02C 17/10

Метки: измельчения, охлаждения

...икорп;са с продольными ребрами приводит к умепьшепшо плоцадц контакта, и в устройстве происходит не пстнрание материала, как 30 это имеет место в шяровьх и стержневых одольцыный раз Изобретение относится к устройствам для охлаждения и измельчения различных материалов, нахочящихся в расплавленном состоянии, и получения их в гранулированпом виде.Известно устройство для охлаждения и измельчения материалов, содержащее вращающийся корпус, охлаждаемый снаружи и заполненный особой дробящей средой.Однако такое устройство имеет ряд серьезных недостатков, затрудняющих его применение для кристаллизации и измельчения расплавленных материалов; трудность разделения твердой и жидкой фаз в непрерывном режиме работы, так как дробящая среда сама служит...

Номер патента: 467486

Опубликовано: 15.04.1975

Авторы: Каневский, Усачев

МПК: H04L 1/16

Метки: данных, передачи, решающей, связью

...стирания выдаются получателю, Избыточные элементы аналогично с передающей стороны поступают в блок 9 задержки, суммируются поразрядно с избыточными элементами 1 - 1 ранее принятых сообщений, а результат с выхода сумматора 10 поступает на второй вход блока 11 обнаружения ошибок.Импульсы ошибок с выхода блока 11 обнаружения ошибок поступают на вход дешифратора 12, где в соответствии с их количеством и взаимным группированием формируется команда на переспрос или на исправление сообщения. В первом случае в узле 13 управления формируется и посылается по обратному каналу 14 сигнал переспроса, а также сигнал стирания переопрашиваемого сообщения в регистрирующем узле 8, во втором - только сигнал на исправление сообщения.Дешифратор 12...

Номер патента: 465572

Опубликовано: 30.03.1975

Авторы: Поздняков, Усачев

МПК: G01M 13/04

Метки: испытания, подшипников, скольжения

...вал для у испытуемого подшипника, реверсивны вала, устройство для нагружения вра ся постоянной нагрузкой, отлич а тем, что, с целью расширения диап следований и повышения надежности ство для нагружения вращающейся ной нагрузкой выполнено в виде ох щего вал полого ротора, установленн регулируемых опорах, при этом вал в регулируемых опорах, расположе торцах полого ротора и обеспечиваю щение продольной оси полого ротор тельно продольной оси вала,25 ва Изобретение относитмических испытанийния.Известны машины для испытания подшипников скольжения, содержащие вал для установки испытуемого подшипника, реверсивный привод вала и устройство для нагружения вращающейся постоянной нагрузкой.Однако динамическая неуравновешенность вала таких машин...

Номер патента: 456373

Опубликовано: 05.01.1975

Авторы: Каневский, Усачев

МПК: H04L 1/14

Метки: испытания, каналов, связи

...него - на блок задержки 4. С блока задержки каждое сообщение вместе с несколькими ранее принятыми (всего 1 сообщений) поступает в сумматор по модулю т 5, Результат передается с сумматора по обратному каналу 6 для проверки. Таким образом, квитанцией на каждое принятое сообщение является результат сложения этого сообщения с несколькими (т - 1) ранее принятыми, хранящимися в блоке задержки 4. С обратного канала 6 сообщения попадают на один из входов блока сравнения 7, где сравниваются с результатом сложения неискаженных сообщений, поступающим на другой его вход с сумматора 8. Импульсы несоответствия с блока сравнения 7 поступают на дешифратор 9, разделяющий ошибки на происходящие в прямом и обратном каналах, К соответствующим выходам...

Номер патента: 448395

Опубликовано: 30.10.1974

Авторы: Горский, Тараненко, Усачев

МПК: G01R 23/10

Метки: измерительных, метрологических, параметров, приборов

Номер патента: 447216

Опубликовано: 25.10.1974

Авторы: Гольдштейн, Двоскин, Иванов, Усачев

МПК: B22D 13/02

Метки: литья, труб, центробежного, чугунных

...не пригоден, так как обусловливает механические свойства металла в лое трубы. Высокое качество внут- поверхности обеспечивается исполь447216 Составитель А,МинаевРеда "тор ДЛашкова Техред Т.Миронова Корректор ТЛобровольская ззквз Г фЯ изд. вй дЯвз тирвзс 81 1 подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений н открытий Москва, 113035, Раушская наб., 4 Предпоиятие Патент, Москва, Г.59, Бережковская наб., 24 слоев трубы, При этом наружный слой тру бы заливают дмягкимд чугуном, содержащим 1,8-2,6% кремния и составляющим 20-60% общего расхода жидкого металла, Такой расход обеспечивает получение слоя высококремнистого чугуна в пределах зон отливки, охлаждающихся с высокой интенсивностью, Внутренний слой...

Номер патента: 446776

Опубликовано: 15.10.1974

Авторы: Остафьев, Усачев

МПК: G01L 1/04

Метки: контактных, напряжений, прибор, процессе, резания

...в резцедержателе 5, а правая часть Ф соединена с динамометром 5 составляющих сил резания, усилителя 6 электрических сигналовй блока 7 дифференцирующих ВС -цепей, блока синусных и косинусных умножителей 8, сумматора 9, подключенного к регистрирующему прибору 10.Составному резцу сообщаются поперечное движение с подачей Яи продольное - с подачей За .В процессе резания образца 1 в результате увеличения длины контакта стружки с правой частью Ф резца происходит рост составляющих усилий резания. Нормальные и касательные напряжения, возникающие в процессе резания на передней поверхности инструмента, определяются выражениямиЯ ОРИД 1 1 С 1 З344с- Фз . ЗРцд "г "К 1где "Ръ ; Рю - изменение во вреИН мени тангенциаль.ной и радиальнойсоставляющих...

Номер патента: 446438

Опубликовано: 15.10.1974

Авторы: Емельяненко, Кидалов, Кононенко, Олейник, Орехов, Усачев, Федосенко, Холявко, Чернявский

МПК: B30B 9/32

Метки: брикетивания, импульсное

...на фиг. 2 - сечение по фиг. 1; на фиг. 3 - сечение по А - А ( р крытыми отверстиями контейнера),Устройство для брикетирования стружкисостоит из двух ресиверов 1, внутри которых находятся плунжера 2, жестко соединенные траверсами 3, на которые крепится рабочий инструмент - пуансоны 4. Ргсцверы 1 соединяются между собой колоннами 5 ц крепятся гайками 6. Перпендикулярно продольной осц машины смонтированы две направляющие 7 брикетировочного узла, состоящего цз корпуса, в котором закреплена матрица 8, ц уста новлены по обеим сторонам от матрицы двепрямоугольные плиты 9, жестко соединенные с матрицей. Кроме того, на направляющих 7 установлены загрузочные контейнеры 10 с засыпанными окнами, цилиндр 11 перемссце ния брикетировочного узла...

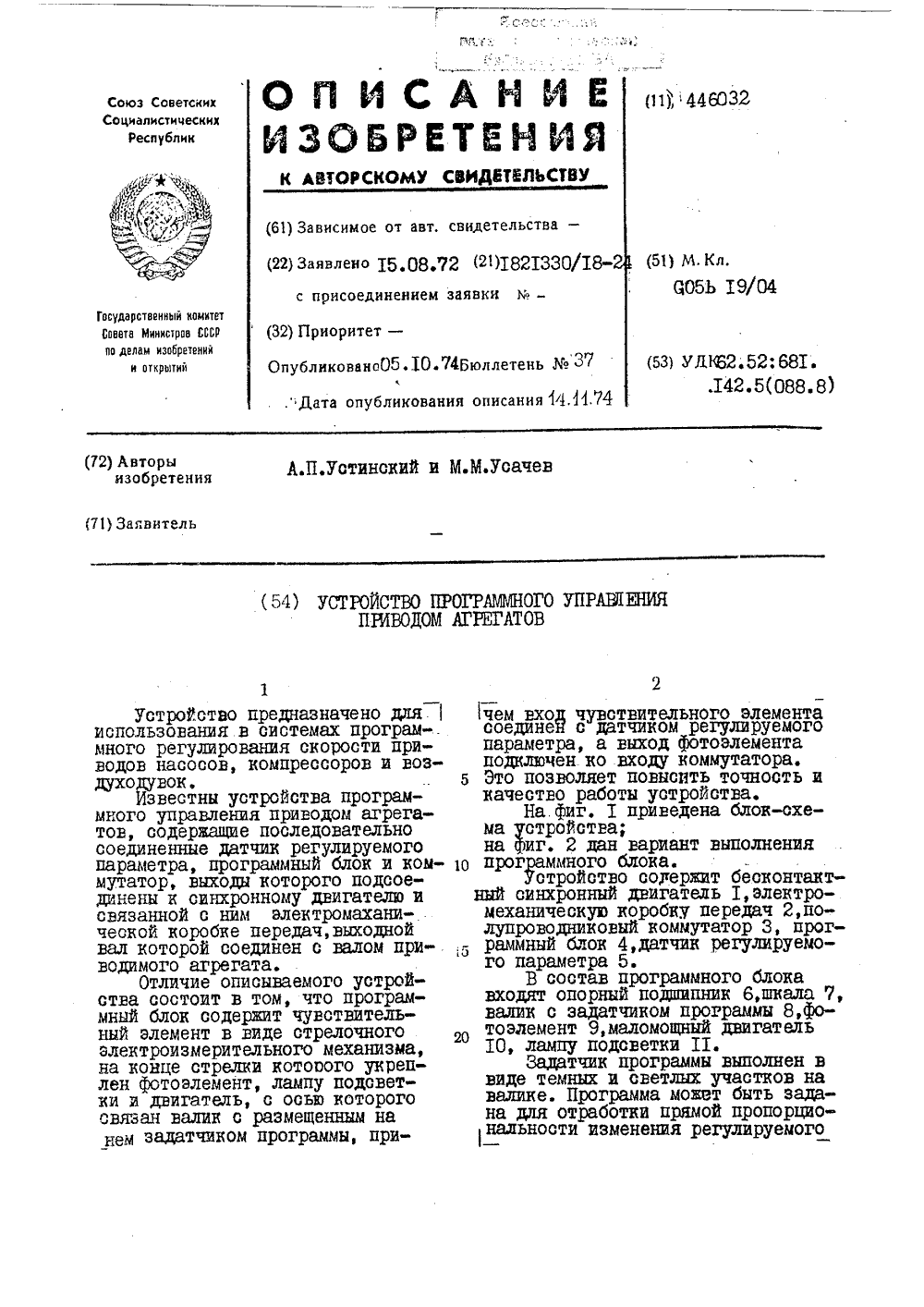

Номер патента: 446032

Опубликовано: 05.10.1974

Авторы: Усачев, Устинский

МПК: G05B 19/04

Метки: агрегатов, приводом, программного

...на валике. Программа может быть задана дпя отработки прямой пропорциональности изменения регулируемого3. 44 б 03параметра, обратной пропорциональ-. ности и нелине 1 ных его значений.При вращении валика фотоэлемент.фиксирует границы темных и светлых участков, благодаря чему изменя ются реющмы работы привода. Один оборот валика соответствует циклу . работы привода в минимальном и максимальном режимах, длительность ко- торого задается от 1 до 20 мин. в 10 зависимости от требуемой точности поддержания регулируемого параметра. Средняя производительность при, водимого агрегата за цикл зависит от относительной ширины светлого н и темного участков программы,находящихся под фотоэлементом. Величина регулируемого параметра или допустимое его...

Номер патента: 441105

Опубликовано: 30.08.1974

Авторы: Ковалев, Мишин, Усачев, Черногоров

МПК: B22F 3/11

Метки: пористых, порошкообразных

...порошок железа. Последний вводят в протертый через сито карбид циркония, смешивают и полученную смесь прессуют в изделия цилиндрической формы, 30 Для этого через воронку смесь засыпают в оснастку для прессования - в контейнер. Затем включают вибратор и одновременно - электромагнит, создающиц магнитное поле.В зависимости от направленности магнитного поля частицы порошка порообразующего компонента располагаются согласно направлению магнитных силовых линии.Изменение направленности магнитного поля при встряхивании порошковой смеси позволяет изменить ориентацию частиц порообразующего компонента в материале основы.Затем порошок в контейнере уплотняют гидростатическим прессованием при давлении 250 кгс/см, подвергают спеканию ц удаляют...

Номер патента: 435058

Опубликовано: 05.07.1974

Авторы: Беркович, Горсков, Двоскин, Новодворский, Соболев, Усачев

МПК: B22D 13/10

Метки: желоб, литья, труб, центробежной

...вода.собой и ружн из о м изв вдоль м,под между, коьной обов п. 1, отл выполнен беста;толщ тавок то ой краски ичаю а трех иной 5 л шиной 0,5 - 1,5 щиися лойной- 15 мм, 5 - 10 мм. прохо- Трубс кормем и Изобретение относится к обл опроизводства, в частности к руд юдля центробежного литья труб.Известны конспрукции нефутерованных желобов, которые для удаления скрапа переворачиваются на 180, Для таких желобов применяются специальные материалы, так какобычные стальные нефутерованные желобыпри прохождении по ним жидкого металлакоробятся, и процесс отливки труб становитсяневозможным,Недостаток известного желоба заключается в том, что он сильно коробится и недостаточно жесток.Предложенный желоб отличается от известного тем, что он снабжен...

Номер патента: 430951

Опубликовано: 05.06.1974

Авторы: Богданов, Горсков, Маркин, Сладкоштеев, Усачев, Шатагин

МПК: B22D 11/14

Метки: многоручьевой, непрерывной, разливки

...затравка, состоящая из головки 4 и полой штангц б, В головке 4 одним концом закреплен шток (стержень) б, имеющий на другом конце упор 7. Штанга б, сидящая на штоке б, имеет возможность совершать холостой ход до упора 7. В нижних ручьях установлены обычные затравки 8, Устройство снабжено механизмом 9 для вытягивания заготовок 10 и 11 (верхних и нижних одновременно).Жидкий металл из металлоприемника 1поступает в нижние полости (ручьп), где начинают формироваться заготовки 10 (на чертежах вторая заготовка не показана). По мере наполнения металлоприемника металл поступает в полость (ручей), находящийся выше, где также начинает формироваться заготовка 11. Через некоторое время, необходимое для хорошего сцепления сформировавшихся заготовок...

Номер патента: 422671

Опубликовано: 05.04.1974

Авторы: Андреев, Гомберг, Куйбышевский, Усачев, Ушеренко

МПК: B65G 57/10

Метки: изделии, штабелировщик, штучных

...представляет собой подвижную О консольную платформу, смонтированную нароликовом движителе 14 с гидромотором привода 15. Захват уравновешен двумя контр- грузами 16, расположенными внутри направляющих колонны 17. Роликовый движитель перемещается по этим направляющим колоннам.Штабелпровщик работает следующим образом.Пропарочная вагонетка устанавливается О непосредственно под укладчиком 5 с захватами 6, От коленвала пресса через переда 1 очный механизм 1 и кривошипно-шатунный механизм 2 движение передается на съемник кантователь 3, который совершая колебатель ные движения от стола пресса к накопителюслоя и обратно, снимает одновременно четыре кирпича с пресса и укладывает их в ряд на плошадку 8 накопителя слоя. При обратном ходе...

Номер патента: 370604

Опубликовано: 01.01.1973

Авторы: Горский, Тараненко, Усачев

МПК: G06F 7/02

Метки: друг, другом, следующих, сравнения, чисел

...фиксируется нулевое состояние, а в регистре 2 - состояние С - У, (С - разрядность регистров), соответствующее дополнению первого из чисел и отличное, в общем случае, от нуля. Выходные сигналы разрядов регистра 2 через схему ИЛИ 15 поступают на .вход схемы И 7 и обеспечивают прохождение следующей импульсной последовательности, соответствующей числу У 2, на входы регистра 1, 2. Так,как входные импульсы поступают в регистр 1 через линию задерики 9, первый из импульсов последовательности У 2, подаваемый на вход триггера 3, успевает снять сигнал с,первого входа схемы И 5 раньше, чем он вновь появится на ее втором входе, связанном с,выходами разрядов регистра 1 через схему ИЛИ 11,Если второе число больше первого, то переполнение разрядов...

Номер патента: 365037

Опубликовано: 01.01.1973

Авторы: Горский, Крапивин, Тараненко, Усачев

МПК: G01R 19/252, H03M 1/60

Метки: постоянного

...Ь., до тех пор, пока не достигнет порогового уровня срабатывания+ У,р, схемы сравнения 2. Сигнал с выхода последней открывает вентиль 5, через который проходит импульс 1 от, сформированный в источникеэталонных временных интервалов 8. Передний фронт этого импульса (фиг. 2) опрокидывает триггер б, управляющий ключом 10, через который на вход интегратора 1 подается эталонное напряжение Уст с полярностью, противоположной полярности входного напряжения.С момента срабатывания схемы сравнения 2 выходное напряжение интегратора начинает убывать со скоростью, пропорциональной разности Пот - С до тех пор, пока не сработает схема сравнения 3. При ее срабатывании опрокидывается триггер 7, открывая ключ 9, через который на вход интегратора подается...

Номер патента: 364772

Опубликовано: 01.01.1973

Авторы: Вишнивецкий, Зарецкий, Усачев

МПК: F01D 25/16

Метки: колодка, сегментная, составная

...несущую способность подшипника.На фиг, 1 изображена предлагаемая сегментная колодка; на фиг. 2 - разрез по А - А на фиг. 1; на фиг. 3 - разрез по Б - Б нафиг, 1.Колодка состоит из пластины 1 трения, залитой баббитом, и жесткой опоры 2. В пластине 1 выполнены сборные коллекторы 3 и 4, между которыми размещены каналы 5. Входная накладка б и выходная накладка 7 образуют с жесткой опорой 2 и пластиной 1 масляные камеры 8 и 9 со щелевыми пазами 10 и 11, Во входной накладке б по всей ее вы соте выполнена щель 12.Масло из системы смазки под давлениемподается в отверстие 13, откуда одновременно поступает в камеру 9 и сборный коллектор 4. Из камеры 9 через щелевой паз 11 10 масло подается в рабочий слой.Из сборного коллектора 4 масло...

Номер патента: 363084

Опубликовано: 01.01.1973

Авторы: Вител, Инструментов, Мышев, Петропавловский, Усачев

МПК: G05F 3/08, H02M 3/24

Метки: всесоюзная

...из которых собрано на терморсзисторе и включенатых в пряяохт направлении стабидсстронах, причем, предпоследнее из стабилизирующих звеньев через электрснный ключ подключено к зьаходу преобразсвателя напряжения источника питання в меандрсвый сипнал, а посладнее - к делителю напряжения выяцнога сигнала.На чертеже представлена принципиальная электрическая схема устройства.Калибровсчное устройсаво содержит источиик питания 1; преобразсватель 2 напряжения источннка питания в меандровый сигнал; электрснный ключ 3; стабилизированный истопник напряжения 4; делитель 5 напряжения выводного сигнала, терморезсссторы б - 8 и стабилитроны 9 - 14, входящие в ста. билизирсвгннььй источник напряжения.Предлагаемое устройство работает следующим образом....

Номер патента: 399565

Опубликовано: 01.01.1973

Авторы: Двоскин, Иванов, Маркин, Усачев

МПК: C21C 1/08, C22C 37/00

Метки: комплексный, модификатор

...ков графита, орной кислоществом предл ага емо фикатора является х и относительно невыс в 13) обрабатыва го комплек орошее усво окой темпер ем ого мета обретен Изобретение относится к литейному пводству, в частности к модифицированиюг нов. УИзвестен комплексный модификатор, применяемый для модифицирования чугунов, в состав которого входят компоненты в следующем соотношении, вес, %: техническая борная кислота 40+.2, ферросилиций 75%-ный 40+2, ферромарганец 80%-ный 20+-1.Однако содержащийся в этом модификато ре ферромарганец вызывает дополнительный отбел чугуна вследствие возникновения сверх- структуры цементита.Введение в жидкий металл увеличенного количества бора вызывает дополнительную 15 стабилизацию цемептита вследствие...

Номер патента: 395847

Опубликовано: 01.01.1973

Авторы: Кондращенко, Усачев

МПК: G06G 7/161

Метки: деления, напряжений

...производят перенос спектра модулированного по амплитуде и частоте сигнала и использование гиперболической частотной характеристики пцтегратора.1.1 а чертеже приведена блок-схема устройства.Устройство содержит высокочастотный генератор синусоцдального напряжения с линейной частотной модуляцией 1, линейный амплитудный модулятор 2, смеситель 5 и гетеродиц 4, которые совместно представляют собой преобразователь частоты, а также интегратор 5.Работа устройства заключается в следующем. Напряжение-делитель управляет частотой гсцератоа 1, выходное напряжение которого, модулированное по частоте, подается ца амплитудный модулятор 2. 11 апряжениеделимое воздействует на модулятор так, что АМ-ЧМ напряжение на его выходе имеет амплитуду,...

Номер патента: 393554

Опубликовано: 01.01.1973

Авторы: Асафьев, Голов, Жижа, Зез, Семенович, Усачев

МПК: F27B 3/08

Метки: карналлита, обезвоживания, отстоя, печь, плавления

...2 электродами 8 и двух миксеров-отстойников 9 и 10, имеющих по два подогревающих электрода 11. Плавильник сообщается с камерой перегрева переточным окном 12, а камера перегрева - с миксерами окнами со шлюзовыми 3 затворами 13. Миксеры-отстойники оборудованы сливными устройствами 14 и их подсводовые пространства сообщаются через окно 15. В своде плавильника предусмотрены два окна 1 б для течек загрузочного устройства, по которым в плавильник поступает обезвоженный карналдит, и окна 17 для чистки подины плавильника от шлама. Для чистки от шлама подины камеры перегрева имеются окна 18. Эвакуация отходящих газов осуществляется из каждого отделения индивидуально через окна 19 - 21, хотя подсводовые пространства отделений сообщаются между...

Номер патента: 393306

Опубликовано: 01.01.1973

Авторы: Дубинин, Китаев, Лебединска, Потапенков, Усачев, Учитель

МПК: C21B 3/10, F27D 3/14

Метки: ковшах, корки, ломки, чугуновозных, шлаковозных

...является большая продо,ность операции ломки корки.Целью изобретения является ускорение операции ломки корки.Для этого в предлагаемом устройстве в качестве привода скалывателя,применен виора тор, закрепленный на плите, которая опирается через пружины на тележку моста.На чертеже изображен общий вид предлагаемого устройства.Вибратор 1 направленного действия крепит ся к плите 2, которая через пружины 3 опирается на фундаментную плиту 4. К фундаментной плите приварено четыре направляющих штыря б, которые свободно проходят через отверстия б, в плите 2. На выступающие 25 части штырей б над плитой 2 надеты пружины 7. Гайками 8 регулируется поджатие пружин 7 и 3. К нижней части плиты 2 привареп скалыватель 9, который проходит в отверстие...

Номер патента: 392256

Опубликовано: 01.01.1973

Авторы: Вител, Демь, Дубинин, Усачев, Шевченко

МПК: F01L 5/04, F15B 13/02

Метки: распределитель

...до втулке при настройке и возмононостирегулировки этого перекрытия в процессеэксплуатации в предлагаемом распределителевтулка вьеполнена в виде двух соосно установленных с возможностью осевого перемещения относительно корпу 1 са частей, а канал питания до втулке образован близлежащимиторцами этих частей,На чертеже представлен предлагаемый распределитель.Распределитель содержит корпус 1, втулкупз двух частей 2 и 3, золотник 4, регулироиочные 5 и удерживающие б болты, каналы 7и 8 питания во втулке и в корпусе. Необходимая точность перекрытия пояском эоловника 4,качала 7 питания во втулке теро 1 настройке и в процессе эксплуатации производится с помощью болтов 5 и б за счет осегого перемещения частей втулки,Предмет изобретения...

Номер патента: 387415

Опубликовано: 01.01.1973

Авторы: Андреев, Белима, Кальчик, Миленко, Усачев, Чиндарев, Юрков

МПК: G08C 19/30

Метки: объектов, телеконтроля, телесигнализации

...задатчика 10 команд телеуправления. Блок вывода предназначен для формирования сигналов, передаваемых на контролируемые пункты, Задатчик 10 команд 35 телеуправления служит для запоминания ивыдачи команд телеуправления. Вход блока 9 вывода соединен также с выходом синхронизатора 11, предназначенного для синхронизации работы всего устройства через задатчик 8 ре жимов и блок 9 вывода.Выход задатчика 8 режимов соединен совходом задатчика 12 адреса, который служит для хранения и выдачи адресов контролируемых пунктов по команде от задатчика 8 ре жимов или от пульса 13 управления. Пульт 13управления служит для связи диспетчера с устройством для телеконтроля. Выход пульта 13 управления соединен со входами задатчика 8 режимов, задатчика 10 команд...

Номер патента: 387358

Опубликовано: 01.01.1973

Авторы: Горский, Крапивин, Тараненко, Усачев

МПК: G06F 3/14, H03K 21/18

Метки: индикации

...также по первичной обмотке импульсного трансформатора 4, во вторичной обмотке которого появляется импульсное напряжение, которое через диод 7 поступает на накопительный конден сатор 8 и суммируется с постоянным напряжением источника б постоянно:о напряжения подпора.Величина напряженияким образом, чтобы тле30 разрядной лампе мог вожаться только при суммировании этого напряжения с дополнительным напряжением, создаваемым импульсным трансформатором 4.Возникший в промежутке анод-нулевой катод газоразрядной лампы 5 разряд,поддерживается непрерывно суммарным напряжением,постоянного подпора и выпрямленным дополнительным напряжением, снимаемым с накопительного конденсатора 8,до тех пор, пока поступивший на вход кольцевого десятичного...

Номер патента: 360532

Опубликовано: 01.01.1972

Авторы: Адрианов, Аксючиц, Буткевич, Власов, Гин, Глазырин, Исаев, Калъченко, Ларионов, Плотников, Попов, Танцырев, Усачев

МПК: F27D 1/16

Метки: гкл, дь1, футеровки1ш, х2гонййбиблис

...имеющего угол заострения от 15 де 45 с зтлоаюй ловерхностью, перехОдящей В горизснталъную поверхнОать ин(с 1- румента в виде клина с углом от 60 до 120 вперлендсокулярной плоатоости сечения инстру 15 мента,Использование указанного клина в остальных инструментах обеспечивает дальнейшееравномерное уплотненне и получение,высокойплот 1 но(ати как по центру, так и по периферии20 уплотнясмой зоны.Последний впброударный инструмент вхвостовой части имеет приспособление типагребвн 1 ки для поверхностного,разрыхления,фОрмуемого елоя, необходимого д,пя наилучшего25 сцс 1 пления уплотниннопо слОя с вновь засыпэнпым.В процессе воздействия виброудара лоаредстзам инотру 1 мевта мааса иапытызает как вертикальные нелинейные периодичвакие колвба...

Номер патента: 356800

Опубликовано: 01.01.1972

Авторы: Горский, Ермолаев, Кедрус, Крупин, Тараненко, Усачев, Чечин

МПК: H03K 21/16

Метки: декадное, пересчетное

...разряда и через, вентиль 1 на выход 5 устройства.В качестве примера рассмотрим работу трехдекадного (а=3) пересчетного устройства с коэффициентом пересчета 318. В соответствии с выражением (1) переключатель 3 установлен в положение т, =8, переключатель З - в положение т=1, переключатель 3 - в положение т, =3, Счетчик 2,осуществляет задержку выходного импульса на т, периодов входной частоты, так что на вход счетчика 29 поступают импульсы, синхронные с 8, 18, 28318-ым импульсом входной частоты, Первый из этих импульсов переводит счетчик 29 из состояния 9,в состояние О, следующий в состояние 1 и т. д. С. переключателя З на вход счетчика 2 поступают импульсы с дополнителыной задержкой на 10 т периодов, синхронные с 18, 118, 218 и 318-ым...

Номер патента: 356303

Опубликовано: 01.01.1972

Авторы: Голов, Зез, Усачев

МПК: C22B 7/00, C25C 3/04

Метки: магния, переработки, производства, шламов, электролитического

...в расплаве 0,7% окиси магния, после чего обогащенный хлористым магнием электролит подают в электролизеры.Предложенный способ отличается тем, что 15 хлорирование шлама ведут при 750 - 850 С в присутствии углеродистого восстановителя при содержании окиси магния в расплаве 10 - 25% с последующим отстоем расплава после хлорирования. Это позволяет утилизировать отходы 20 магниевого производства, повысить использование хлора и качество готового продукта.Предложенный способ осуществляется в специальном аппарате (хлораторе), предназначенном только для переработки шламов и ра ботающем в замкнутом цикле с бесхлорным плавильным агрегатом для обезвоживания карналлита. Шламы хлорируют при 750 - 850 С в расплаве отработанного электролита или...
