Устройство программного управления приводом агрегатов

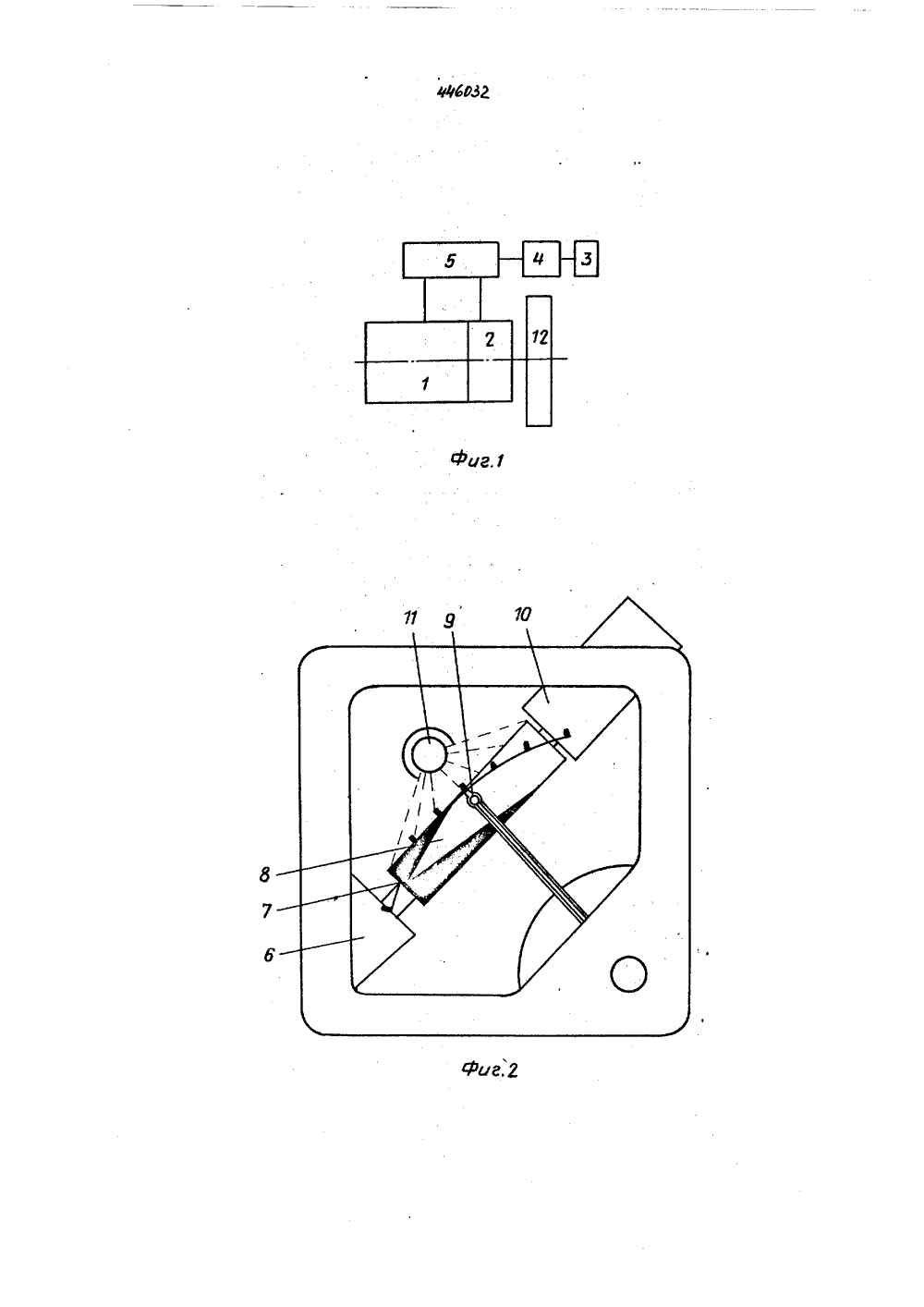

ОПИСАНИЕ ИЗОБРЕТЕН КЯ К АВТОРСКОМУ СВИДЮТИЛЬСТВУ(11,448:) 32 Союз Советских Социалистических Республик(51) М. Кл. 005 Ъ 19/ Государственный комитет Сванте Министров СССР по делам нзаоретеннй н открытий(72) Авторы изобретенияП Устинский и ММ В 71) Заявитель( 54) УСТРОЙСТВО ПРОГРПРИВОДОМ АГРЕГ ОГО УПРАВЕОВ 1Устройство предназначено для использования в системах програм-. много регулирования скорости приводов насосов, компрессоров и воздуходувок. 5Известны устройства программного управления приводом агрегатов, содержащие последовательно соединенные датчик регулируемого параметра, программный блои и ком о мутатор, выходи которого подсоединены к синхронному двигателю и связанной с ним электромаханической коробке передач,выходной вал которой соединен с валом при- б водимого агрегата.Отличие описываемого устройства состоит в том, что программный блок содержит чувствительный алемент в виде стрелочного алектроизмерительного механизма, на конце стрелки которого укреплен фотоэлемент, лампу подсветки и двигатель, с осью которого связан валик с размещенным на нем задатчиком программы, причем вход чувствительного элемента соединей с датчиком регулируемого параметра, а выход фотоэлемента подключен ко входу коммутатора, Это позволяет повысить точность и качество работы устройства.На.фиг. 1 приведена блок-схема устройства;на фиг. 2 дан вариант выполнения программного блока.Устройство сорержит бесконтактный синхронный двигатель 1,алектромеханическую коробку передач 2,полупроводниковый коммутатор 3, йрограммный блок 4,датчик регулируемого параметра 5.В состав программного блока входят опорный подпипнии б,шкала 7, валик с задатчиком программы 8,фотоэлемент 9,маломощный двигатель 10, лампу подсветки 11.Задатчик программы выполнен в виде темных и светлых участков на валике. Программа может быть задана дпя отработки прямой пропорциональности изменения регулируемого3. 44 б 03параметра, обратной пропорциональ-. ности и нелине 1 ных его значений.При вращении валика фотоэлемент.фиксирует границы темных и светлых участков, благодаря чему изменя ются реющмы работы привода. Один оборот валика соответствует циклу . работы привода в минимальном и максимальном режимах, длительность ко- торого задается от 1 до 20 мин. в 10 зависимости от требуемой точности поддержания регулируемого параметра. Средняя производительность при, водимого агрегата за цикл зависит от относительной ширины светлого н и темного участков программы,находящихся под фотоэлементом. Величина регулируемого параметра или допустимое его отклонение согласуются с рабочим диапазоном измеритель- ю ного механизма.Устройство работает следующим образом, При включении питания привода маломощный двигатель 10 вращает валик 8. Сопротивление фото- ж элемента 9 при переходе от светлой поверхности к темной повышается, вследствие чего коммутатор отключает питание обмотки возбуждения алектромеханической коробки зо передач, а в цепь обмотки возбуж- ; дения двигателя включается дополни тельное сопротивление, что обеспечивает работу агрегата 12 в минимальном режиме с высоким энергети ческим показателем. При переходе от темной поверхности к светлой 2 .4происходдт обратные явления. В зависимости от состояния регулируе-мого параметра относительнсевремяиахолдения фотоэлемента над темной и светлой поверхностью программы меняется, обеспечивая ту или иную среднюю производительность агрегата за цикл. При подходе стрелки к одному из крайних положений, например при соприкосновении с ограничителем, привод отключается.ПРЕДМЕТ ИЭОБРЕТИПИУстройство программного управления приводом агрегатов,содержащее последовательно соедйненные датчик регулируемого параметра, программный блок и коммутатор,выходы которого подсоединены к сйнхронному двигателю и связанной с ним . электромеханической коробке пере-. дач, выходной вал которой соединен с валом привода агрегата, о тл и ч а ю щ е е с я тем,что, селью повушения его точности й каества раооты,программный блок содержит чшютяительний алемент ввиде стрелочного алектроизмерительного механизма,на конце стрелки которого укреплен фотоэлемент,лампт подсвета и двигатель,с осьюкоторого связан валик с размещенным на нем задатчиком программы,причем вход чувствительльного злемента соединен с датчиком регули-,руемого параметра,а выход Фотоэлемента подключен ко входу коммутатора.
