Уляницкий

Номер патента: 920934

Опубликовано: 15.04.1982

Авторы: Голубев, Дуров, Коваленко, Уляницкий

МПК: H02H 3/08

Метки: вагонов, дуговых, защиты, искровых, пассажирских, повреждений, постоянного, сетей, электрических

...с элемента И идет на вход испол- кительного органа, который отключает всю электрическую нагрузку вагона. При однократной коммутационной помехе сформированный в частотном блоке импульс по времени не превышает время установки дугового блока и блока искрений. Устройство не срабатывает. Кроме того, в устройстве обеспечена защита от ложных срабатываний, которые могут произойти в период под готовки электрического оборудованиявагона к рейсу.Питание электрической нагрузки большинства типов пассажирских вагонов осуществляется по двум основным 45 фидерам (фидер софитного освещения и сигнализации; фидер кондиционирования и люминисцентного освещения). При дуговом повреждении одного из указанных фидеров данное устройство отключает всю электрическую...

Номер патента: 917182

Опубликовано: 30.03.1982

Авторы: Гудков, Ольсевич, Самсонов, Солнцев, Уляницкий

МПК: G05F 1/56

Метки: импульсный, постоянного, стабилизатор

...между силовым транзисторным ключом 2 и сглаживающим дросселем 7, а вторичная обмотка 5 - в .цепь силового диода 6 параллельно ьходу 1.С-фильтра.35Временные диаграммы работы схемы получены в результате анализа кваэиустановившегося режима работы стабилизатора при обычно применяемых допущениях и при выполнении условий1. 1.,/И = П 1.,и э 1 аПунктирная линия на диаграммах относит- ся ко встречному включению обмоток токо- ограничивающего дросселя.В промежуток времени 8 между началом отпирания транзистора и моментом запирания силового диода коллекторный ток нарастает по цепи: "+" источника 1, первичная обмотка 4 дросселя, силовой диод 6, вторичная обмотка 5 дросселя,- " источника 1. В результате скорость нарастания коллекторного тока, а,...

Номер патента: 910778

Опубликовано: 07.03.1982

Авторы: Бондаренко, Уляницкий, Юкса

МПК: C21C 1/06

Метки: металла, миксер, слива

...слива металла в миксер содержит встроенный в торце+ффЩач.В.Я,Бондаренко, Л.К,Юкса и В.Н.Ульяницкий,Формула изобретения 3 91077 вую стенку миксера 1 футерованный желоб со сливным носком 2, лещадь 3 которого наклонена к сливному носку 2 желоба под углом с = 9-15 О, вытянутой вдоль торцевой стенки миксера 1 и расположенной под сливным носком 4 промежуточной емкости 5, снабженной скиммером б. промежуточная емкость 5 имеет шлакосливное отверстие 7, под которым расположена шла о ковая чаша 8, установленная на самостоятельной опоре 9 вне миксера.Чугун попадает в приемную камеру10 промежуточной емкости 5, затем под,скиммером б и по сливному носку 4 он поступает в лещадь 3 и через сливной носок 2 желоба в миксер 1. Лещадь 2 желоба всегда, не...

Номер патента: 907665

Опубликовано: 23.02.1982

Авторы: Майоров, Уляницкий

МПК: H02H 3/28

Метки: дифференциальной, защиты, многообмоточного, нагрузкой, регулированием, трансформатора

...18 абсолютных значений, положительный 19 и отрицательный 20, выходы которого связаны со , 20входами интегратора 21 с ограничением выходного сигнала, которое осуществляется ограничителем 22 (например, два кремниевых диода, включенные встречно-параллельно), а выход 25интегратора 21 соединен с неинвертирующим входом формирователя 18и третьим входом второго компаратора 17, При этом компаратор 17 подтормаживается от среднего значения 30тока небаланса, исключая излишниеего срабатывания при переключенииРПН,Благода".- такому включению интегратора 21, на выходе 19 формирователя 18 выделяется напряжение, пропорциональное приращению дифференциального тока, которое подаетсяна один из входов первого компаратора 23, 40 При внутреннем КЕ...

Номер патента: 900095

Опубликовано: 23.01.1982

Авторы: Бондаренко, Уляницкий, Юкса

МПК: F27D 3/15

Метки: из-под, мартеновской, печи, уборки, шлака

...90009ной тележки расположена на одномуровне с катками основной тележки.На Фиг, 1 показано предлагаемоеустройство в положении установкипервой шлаковой чаши на дополнитель;.ную тележку, на фиг. 2 - то же,в положении установки второй шлаковой чаши на часть дополнительнойи основную тележку, на фиг. 3 -разрез А-А на Фиг. 1, 6Устройство состоит из основнойтележки 1, платформа 2,которой выполнена подковообразной формы скатками 3 на концах, и дополнительной тележки 4, катки 5 которой рас-доложены на одном уровне с катками3. Одновременно тележка 4 рельсами,6 опирается на катки 7,Первая шлаковая чаша устанавливается в вырез 8 платформы дополнитель- реной тележки 4, когда тележка находится в положении, показанном наФиг. 1. Затем...

Номер патента: 878319

Опубликовано: 07.11.1981

Авторы: Краюхин, Уляницкий

МПК: A63B 5/00

Метки: величины, линейного, перемещения, спортсмена

...взаимному расположению на фланце 4 катушки 2, Возьмем длину гибкого элемента 1, смотанного 30 за один оборот катушки 2, равным 0,5 м.Это - длина окружности С диаметра й намотки. Поэтому й=- -",-=159,2 мм, При съеме показаний гибкого элемента (измерительной ленты) 1 с дискретом 1 см. необходимо сделать 50 отверстий через угол а, 5 равный 7,2 на одном из фланцев катушки350с, =- - = - =- 7,2,50юЧтобы гибкий элемент 1 при сматываниис катушки 2 не мешал считыванию информации через отверстия 5, последние выполняются на большем расстоянии от центра,чем диаметр намотки гибкого элемента, 15т, е. Й,)Й,При длине гибкого элемента, например 50 м необходимо иметь 100 витков50/20а при диаметре гибкого элемента, напри.мер 0,25 мм, ширину катушки 2...

Номер патента: 877277

Опубликовано: 30.10.1981

Авторы: Бондаренко, Уляницкий, Юкса

МПК: F27B 3/18

Метки: из-под, мартеновской, печи, уборки, шлака

...рычага 8 вдоль ее рельс, поворотные в вертикальной плоскости иимеющие каждый опорный конец 9 иупорный конец 10, выступающие поочередно над верхней поверхностью платформы 1.,Устройство работает следующим образом.Первая шлаковая чаша устанавливается в вырез платформы 5 дополнительЗ 5ной тележки 4, которую по рельсамна платформе 7 основной тележки пе"редвигают в сторону печи до их концевых упоров. В освободившийся вырезв платформе 7 основной тележки уста 40навливается вторая чаша, котораясвоим опорным кольцом опирается навыступающие коццы 9 рычажных упоров8, в результате чего их упорные концы 10 выступают из платформы наружу,а пружины растяжения 11 растягиваются,Тележка с двумя чашами передвигаетсяна катках 2 по эстакаде 3 под печьи...

Номер патента: 873257

Опубликовано: 15.10.1981

Авторы: Краюхин, Уляницкий

МПК: G07C 1/22

Метки: времени, лыжника, регистрации, спуска

...расстоянии друг от друга ификсированном заглублении относительно уровня лыжни 2 приемники 4 света,расположенные в корпусе 5 и содержащие пороговые элементы б и фотодатчики 7, В рабочей (верхней) поверхности корпуса 5 напротив фотодатчиков 7выполнены окна 8, которые могут бытьзащищены оптически прозрачным материалом, например, стеклом 9В приемнике 4 света фотодатчики 7 подключены ко входам порогового элемента бнепосредственно или через предварительный усилитель. Выход первого приемника 4 света подключен к первому(запускающему или стартовому) входуизмерителя временных интервалов 1,второй (останавливающий, считывающийили финишный) вход которого соединенс выходом второго приемника 4 света.Рабочая (верхняя) плоскость .корпуса5 (см,...

Номер патента: 860105

Опубликовано: 30.08.1981

Авторы: Краюхин, Смирнов, Уляницкий

МПК: G07C 1/24

Метки: регистратор, финиша

...с воздействием наустанавливаются в исходное положе- формирователь 5 кодовх слов импульние (если это является необходимым) сы затенения с выхода формироватеформирователь 5 кодовых слов, измери- ля 6 импульсов финиша включают (затели временных интервалов 2 и дли" пускают) измеритель 1 О длительностительности импульса 10, первый и вто о импульса, Результаты измерения длирои блоки 3 и 11 памяти (например, тельности импульсов затенения запипроизводится установка в заданное сываются по соответствующему адресусостояние счетчиков и триггеров) . Ва- во второй блок 11 памяти и одноврериант автоматической установки уст- менно высвечиваются на втором блоройства показан пунктиром. 25 ке 12 индикации.аВыстрелом стартового пистолетаВ случае, если...

Номер патента: 844009

Опубликовано: 07.07.1981

Авторы: Иванов, Мармузов, Уляницкий

МПК: A63B 23/00

Метки: объектов, положенияспортивных, фиксации

...и может быть использовано для измерения скорости, ускорений и других параметров движения спортивных объектов,Известно устройство для фиксации положния спортивных обьектов, содержащее блок измерения, связанный с блоком индикации Ц.Недостатком известного устройства является низкая точность измерений,Цель изобретения - повышение точности измерений.Это достигается тем, что предлагаемое устройство имеет петлевые приемные антенны, приемные средства и передатчик, который индуктивно связан с каждой антенной, электрически соединенной с соответствующим приемным средством.На чертеже приведена структурная ма устройства для фиксации положе спортивных объектов.Устройство содержит петлевые приемные антенны 1, соединенные с приемными средствами 2....

Номер патента: 814372

Опубликовано: 23.03.1981

Авторы: Боровицкий, Иванов, Мармузов, Уляницкий

МПК: A63B 23/00

Метки: измеритель, объектов, перемещенияспортивных, скорости

...к блоку 4 индикации. Передатчик 5 закреплен нв спортивном объекте 6.Измеритель работает следующим обраПодписио ВНИИП аэ 868/5 Тира ул. Проектная, 4 ППП "Патент", г. Ужто перемещении передатчика, 5 относительнопетпевой приемной антенны 1 сигнал,принимаемый антенной 1, меняется поамплитуде и фазе. Это обусловлено,синфазным или противофазным суммированием ЭДС, наводимых в отдепьных проводах петлевой приемной антенны 1 приперемещении передатчика 5, и изменением расстояний от передатчика до отдельных проводов антенны. При нахождении передатчика в пределах площади 1,ограниченной проводами в и с, на некоторой высоте над ними, ЭДС,наводимые в проводах в и с,складываютсянв выходных зажимах антенны 1, а ЭДСв проводах а и 4 - вычитаются и...

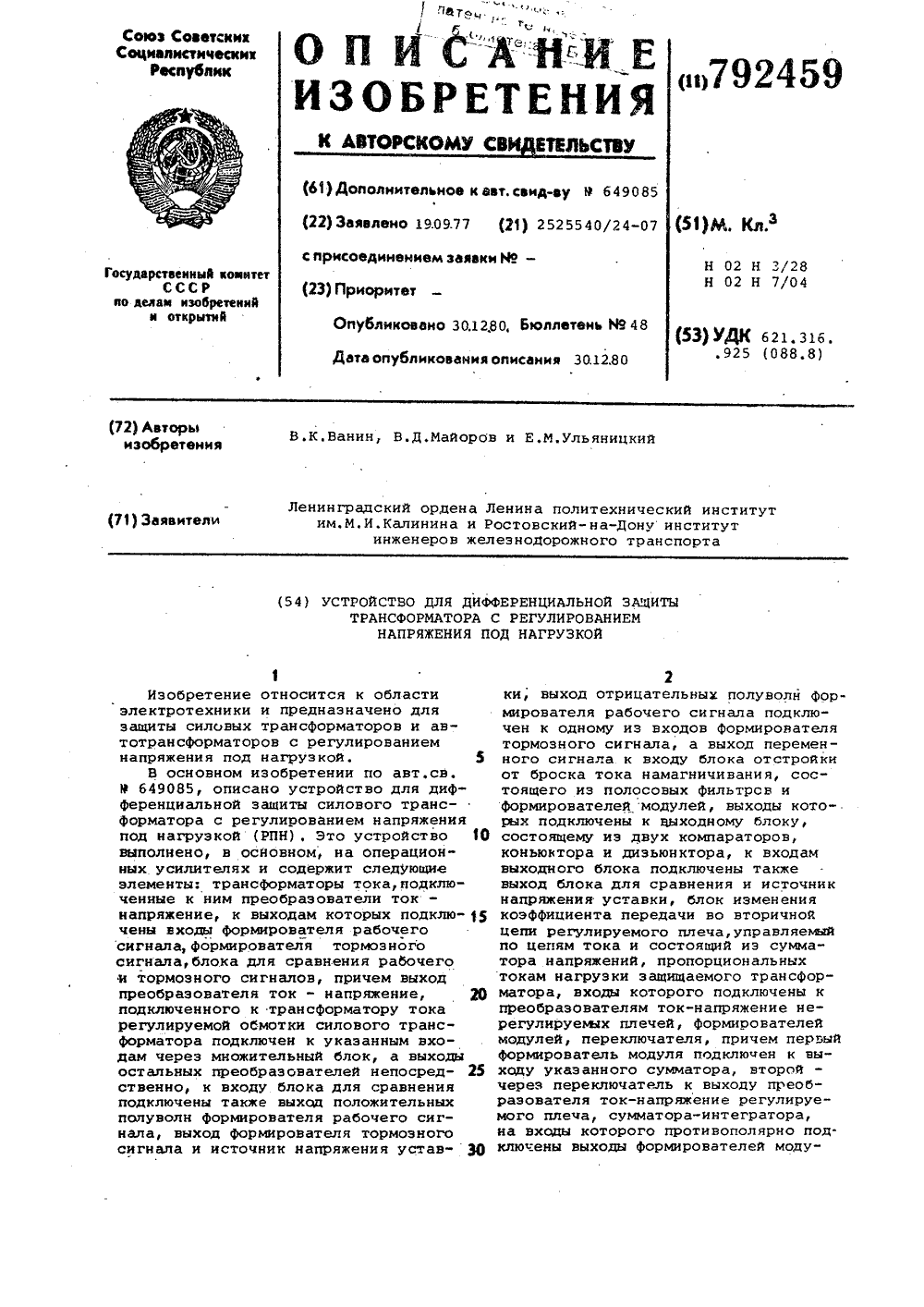

Номер патента: 792459

Опубликовано: 30.12.1980

Авторы: Ванин, Майоров, Уляницкий

МПК: H02H 3/28

Метки: дифференциальной, защиты, нагрузкой, регулированием, трансформатора

...блока, а ключ подключен междувыходом сумматора-интегратора и ре-эистором его обратной связи, причемцепь управления ключом связана с выходом формирователя модуля,На чертеже приведена схема защиты, в которой часть элементов показана в блочном иэображении, а часть в принципиальном. Объектом защиты является многообмоточный трансформатор 1, у которого регулируемая обмотка показана стрелкой. На выходах 40 трансформатора 1 в однолинейномизображении показаны трансформаторы тока (Т Т) 2, 3,4 подключенные вторичными обмотками к преобразователям ток-напряжение 5,6,7. 65 К выходам преобразователей токнапряжение 5,6,7 подключены входыформирователя рабочего сигнала (ФРС)8, Формирователя тормозного сигнала(ФТС) 9, блока для сравнениярабочего и...

Номер патента: 792416

Опубликовано: 30.12.1980

Авторы: Голубев, Дуров, Коваленко, Уляницкий

МПК: H02H 3/08

Метки: вагонов, дуговых, защиты, искровых, пассажирских, повреждений, постоянного, сетей, электрических

...в виде трансформаторного датчика тока,с ферритовым сердечни 455б ком с зазором и тремя обмотками, частотный блок 2, содержащий полосовойфильтр, выпрямитель и пороговый элемент, дуговой блок 3, блок регистрации искрений 4, содержащий интегратор, пороговый элемент и усилитель индикации, блок сброса 5, выполненный на реле времени и логическом элементе И, элементы И 6, НЕТ 7 и исполнительный орган 8, содержащий реле сигнализации искрений и силовой управляемый вентиль. Приемный элемент содержит токовую обмотку 9 датчика тока, шунтовую обмотку 10 датчика тока, вторичную об:мотку 11 датчика тока, конденсатор 12,ферритовый сердечник 13, генератор 14постоянного тока, электрическую нагрузку 15 вагона. Позицией 16 обозначены электрические...

Номер патента: 787050

Опубликовано: 15.12.1980

Авторы: Краюхин, Уляницкий

МПК: A63B 5/00

Метки: высоты, прибор, прыжка, спортсмена

...спортсмена с помощью устройства,В исходном положении (стоя) спортсмена подвижная часть вертикальной стойки закрепляется таким образом, что луч света от источника 8 света проходит над самым плечом спортсмена чуть касаясь его, Затем спортсмен из полуприседа выпрыгивает вверх, При этом он своим телом (плечом) прервет луч света от источника 3 света к приемнику 4 света и на выходе порогового устройства 5 появится сигнал, продолжающийся столько же времени, сколько спортсмен своим телом заслоняет приемник 4 света от источника 3 света, т, е. время полетной фазы прыжка), По переднему фронту этого сигнала включается измеритель 1 временного интервала, а по заднему фронту - выключается. Известно, что при свободном падении тела высота падения Н=4-...

Номер патента: 787049

Опубликовано: 15.12.1980

Авторы: Краюхин, Уляницкий

МПК: A63B 5/00

Метки: перемещения, спортсмене, точки, фиксированной

...элемента. соответственно 1 а и 2 а точки А и В. При использовании автоматичес3 -787049 формула изобретения Составитель А. Краюхин тик гор 11. Макаревич Тсхред К, Шуфрич Корректор Ю. Макаренко17" Тираж 436 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП 1 ген:, г, Ужгород, ул. Проектная, 4ких отсчетных устройств соответственно 5 и 6, они могут быть расположены между соответственно основными 1 а и 2 а и дополнительными 1 б и 2 б прижимными элементами, состоящими из расположенного по разные стороны измерительной ленты, источника света и приемника света, причем каждый приемник света соединен с соответствующими ему последовательно соединенными...

Номер патента: 752592

Опубликовано: 30.07.1980

Авторы: Майоров, Уляницкий

МПК: H02H 3/28

Метки: дифференциальной, защиты, торможением, фазовым, электроустановки

...напряженияподаетсяна вход компаратора 5 скоэффициентом передачи по этому входу,равным двум, и на вход Формирователя 6 тормозного сигнала, Приэтом на входе компаратора 5 Форми. -руется выпрямленное напряжения (О ),пропорциональное дифференциальномутоку, а на входе формирователя 6 тормозного сигнала - напряжение, пропорциональное максимальной сумме бсолютных значений входящих или выхоцящих токов плеч защиты, Прямоугольные положительные и отрицательныеимпульсы с выходов формирователей 7,Э и 9 в качестве которых могут использоваться триггеры или компараторы,о переключающиеся при изменении полярности входного сигнала, поступают на входы схемы 10 измерения максимальной разности фаз, состоящей издиодных схем ИЛИ для положительных11 и...

Номер патента: 750635

Опубликовано: 23.07.1980

Авторы: Дордий, Михайлов, Проус, Уляницкий

МПК: H02H 3/28

Метки: дифференциальной, защиты, сборных, шин

...резистором,На чертеже приведена однолинейная схема описываемого устройства дифференциальной защиты сборных шин.Устройство содержит преобразователиток-напряжение 1 питающих фидеров, преобразователи ток-напряжение 2 питаемыхфидеров, входные клеммы дифференциального реле 3, 4, 5, 6, 7 и 8, многофазныйвыпрямительный мост 9, разделительныйтрансформатор напряжения 10 с двумя одинаковыми вторичными обмотками, двухполу-.периодный выпрямительный мост 11 с рабочим резистором 12 на выходе, тормознойрезистор 13, включенный на выходе многофазного выпрямйтельного моста, реагирующий орган 14, выпрямительный мост 15 спостоянным резистором 16 на выходе, переменный резистор 1. Сопротивления резис.торов 12, 13 и 16 равны.Устройство работает следующим...

Номер патента: 746804

Опубликовано: 05.07.1980

Авторы: Дордий, Михайлов, Поляков, Проус, Уляницкий, Шумский

МПК: H02H 3/28

Метки: дифференциальной, защиты, токовой, шин

...включает трансформаторные опреобразователи 1 тока в напряжение, уотановйеняые на отходящих от шин присоединениях, блок 2 формирования тормозного сигнала, блок 3 формирования рабочего сигнала, блок 4 вычитания указанных"ситфйжов; реагирующий орган 5, логичес .кий элемент 6 "ЗАПРЕТ", минимальныйпороговйй элемент 7, максимальный пороговый элемент 8, логический элемент И 9,исполнительный орган 10. Щ В устройстве целесообразйо применятьтрансформаторные преобразователи 1 тока"в ййтряжение с сердечниками ю магйитодиэлектрика, При атом обескйечйзвФТся;идена 5тичИсФБ характеристик ветвей нама."ничи вания преобразователей, незначительныейдЪгрешйости мгновенных значений йайря жеава за выходе каждого кз преобразователей в мОЪм Хкерехвдов ФЬЮ...

Номер патента: 743106

Опубликовано: 25.06.1980

Авторы: Майоров, Уляницкий

МПК: H02H 3/28

Метки: дифференциальной, защиты, торможением

...Понижение требований к сглаживанию тормозного сигнала приводит к повышению быстродействия устройства.На фиг. 1 представлена принципиаль-ЗО ная схема устройства дифференциальной защиты с торможением; на фиг. 2 эпюры напряжений, поясняющие работу устройства при внешнем к.з. с апериодической слагающей (а), в уста новившемся режиме внешнего к.з. с насьпцением трансформатора тока поврежденного присоединения (б) и привнутреннем к .з (в) . При составлении эпюр учтены инвертирующие свойства 4 О операционных усилителей.Устройство дифференциальной защиты с торможением содержит преоб - разователи ток-напряжение 1,2,3, к выходам которых подключены входы формирователя 4 дифференциальногб сигнала (ФДС), диодные входы формирователя 5 тормозного...

Номер патента: 721855

Опубликовано: 15.03.1980

Авторы: Литвак, Уляницкий

МПК: H01F 41/04

Метки: изоляции, катушек, микропровода, стеклянной, электрических

...графита, наружную поверхность ленточной спирали покрывают тонким слоем мелкодисперсного инертного вещества, например талька, 20 а заливку витков расплавом стеклоэмали производят после формирования первого слоя обмотки.Технологический процесс изготовления катушки из микропровода в стеклянной изоляции заключается в следующем.Оправку,из металла с коэффициентом термического расширения, большим коэффициента термического расширения применяемого микропровода, покрывают тонким слоем термостойкого графита и обматывают по спирали лентой из жаростойкого материала, например из никеля. Поверхность ленты покрывают тонким слоем мелкодисперсного инертного вещества, З например талька. Намотку микропровода производят на подготовленную таким образом...

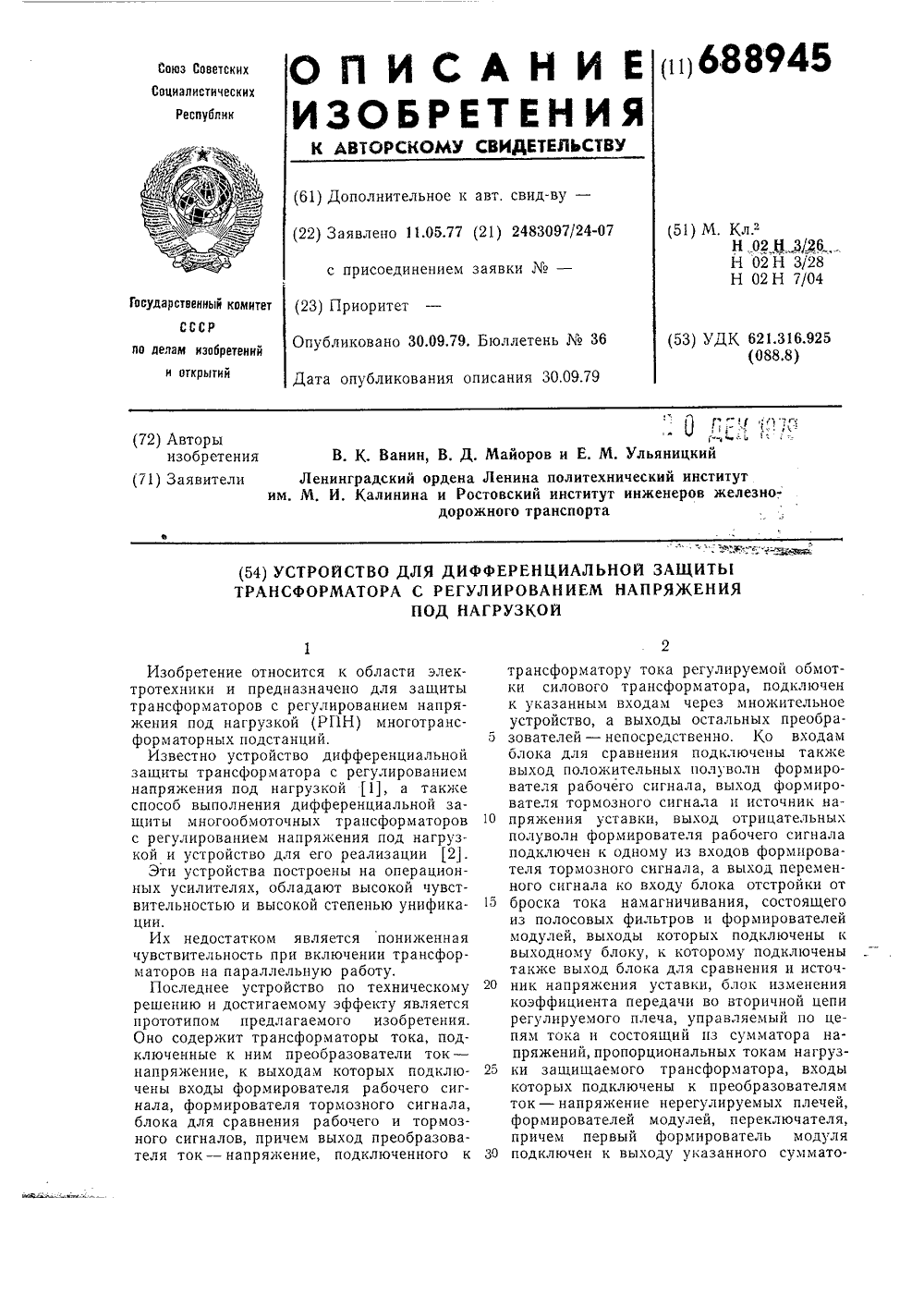

Номер патента: 688945

Опубликовано: 30.09.1979

Авторы: Ванин, Майоров, Уляницкий

МПК: H02H 3/26

Метки: дифференциальной, защиты, нагрузкой, регулированием, трансформатора

...преобразоватеединенные контакты ключей управления ля 18, осуществляющий управление по цевыключателями другого напряжения всех 60 пям тока (БИНТ) 30, и блок для измене- трансформаторов, третий вход подключен ния коэффициента передачи во вторичных к формирователю модуля, подключенного цепях регулируемого плеча по цепям нак сумматору напряжений, пропорциональ- пряжения - БИНН 31.ных токам нагрузки защищаемого транс- Блок БИНТ 30 состоит из сумматора 32 форматора, а выход блока изменения ко- (Б напряжений, пропорциональных токам на 6889455грузки 32, входы которого подключены к выходам преобразователей 19, 20, формирователя модуля (ФМ) 33, подключенного к выходу сумматора 32, формирователя модуля 34, подключенного к преобразователю 18...

Номер патента: 683754

Опубликовано: 05.09.1979

Авторы: Гарбар, Казаринов, Маринов, Наумов, Смирнов, Уляницкий

МПК: A63B 21/00

Метки: движения, доплеровская, мгновенной, скорости, спортсмена

...движения спортсмена.Система содержит УЗ генератор 1, УЗ излучатель 2, помешенный на прямой движения спортсмена, УЗ приемник 3 и УКВ передатчик 4, размещаемые на спортсмене, установленные в пункте обработки УКВ приемник 5, устройство 6 для выделения доплеровской частоты и устройство 7 для измерения скорости движения.Система работает следуюшим образом, Сигнал, формируемый генератором 1, излучается УЗ излучателем 2. Частота сигнала, принимаемого УЗ приемником 3, отличается от излучаемой на величину доплеровского приращения. Выход УЗ приемника соединен с модулятором УКВ передатчика 4, сигнал которого принимается УКВ приемником 5, выход последнего соединен с уст683754 Формула изобретения Составитель Б. ТнмкоТехред О. ЛуговаяТирах 446Ц Н И И П...

Номер патента: 676263

Опубликовано: 30.07.1979

Авторы: Гросул, Дударев, Нерубальщук, Петько, Поляков, Уляницкий, Хоменко

МПК: A23G 1/14

Метки: коншмашина

...участке в доне отводящего патрубка З,на полом валу 4 жесткозакреплено лопастное колесо 5.Машина работает следующим образом.От приводного электродвигателя черезклиноременную передачу вращение получает полый вал 4, совместно с которым вращается шнековый нагнетатель б втулки 15с кольцами 16, обоймы 20 с винтовыми нагнетателями 21 и установленными внутриних пружинами 14 и лопастное колесо 7,Вращение колец 16 относительно неподвижных колец 17 обуславливает перекатывание и перемещение по траектории окружности конических роликов 19 совместно ссепаратором по коническим поверхностямэтих колец. Одинаковые величины конусности роликов качения и рабочих поверхностей колец, а также постоянная приработкаих в процессе совместного износа...

Номер патента: 668019

Опубликовано: 15.06.1979

Авторы: Литвак, Уляницкий, Чешков

МПК: H01F 41/04

Метки: катушек, электрических

...стеклопровод (например, в изоляции из стекла С 52 - 1), закрепляют на оправке, надвигают печь и прогревают зону намотки и оправку до 600 в 6 С, после чего включают шпиндель и предварительный нагреватель, который быстрЬ прогревает зону прохождения стеклопровода до 700 в 7 С,По достижении номинального режима ипостроении одной или двух пробных спиральных секций переключают станок в режим автоматической намотки, при этом происходит автоматический счет витков в секциях, отход копира-раскладчика в сторону на величину шага между спиралями и счет числа спиральных секций, а после намотки последней секции, - переход к намотке следующей катушки. Для увеличения прочнос,7 анаЬянай Люа лаалеРумщега щигре а М луцшег скрепления аильгаа маптюиЦИ ИИ ПИ...

Номер патента: 660106

Опубликовано: 30.04.1979

Авторы: Литвак, Рагозина, Уляницкий

МПК: H01F 41/04

Метки: бескаркасных, изоляции, катушек, микропровода, стеклянной

...инертного вещества, например талька, сосвязующим, температура выгорания которого не выше температуры подогрева оправки, например крахмалом или поливиниловым спиртом, и высушивают,Сущность изобретения состоит втом, что защитный состав наносят наоправку в виде водной суспензии мелкодисперсного инертного вещества сосвязующим, например крахмалом илиполивиниловым спиртом, температуравыгорания которого не выше температуры подогрева оправки, после чегопокрытие высушивают и при необходимости шлиФуют. После намотки катушек,производимой обычно при температуре650-700 С, связка выгорает, и небольшого усилия оказывается достаточнодля рассыпания покрытия и легкогоснятия катушки с оправки.Применение данного способа обеспечивает четкое снятие катушек...

Номер патента: 649085

Опубликовано: 25.02.1979

Авторы: Ванин, Уляницкий

МПК: H02H 3/26

Метки: дифференциальной, защиты, многообмоточного, нагрузкой, регулированием, трансформатора

...суммирование). пропорциональных токам нерегулируемых плеч зашиты. Затем с помогцыо формирователей 17, 8 модуля и сумматора-интегратора 19 определяют разницу модуля напряжения пропорционального Гоку плеча, в котором производится регулирование коэффициента трансформации под нагрузкой (цепь преобразователя 6), и модуля суммы мгновенных значений напряжений пропорциональных токам всех остальных плеч. Напряжение с выхода интегратора, соответствуюшее определенной разнице, подается на один из входов сумматора 20, на второй вход этого сумматора подается напряжение, соответствуюшсс единич ному коэффициенту передачи множителя (оно является сомножителем. на который умножается выходное напряжение преобразователя 6). Разница этих напряжений...

Номер патента: 647791

Опубликовано: 15.02.1979

Авторы: Ванин, Майоров, Уляницкий

МПК: H02H 3/28

Метки: дифференциальной, защиты, многообмоточного, трансформатора

...4 имеет выход переменного сигнала 8, выход отрицательных полуволн 9 и выход положительных полу- волн О.Выход переменного сигна,ча 8 соединен с входами фильтра первой гармоники 11 и фильтра второй гармоники 12 рабочего сигнала, Выходы фильтров включены на формирователи модулей 13. Выходы этих формирователей модуля соединены с двумя вхо.дами второго блока сравнения (компаратор) 14, на третьем входе задается уставка устройства защиты четвертый вход компаратора 14 соединен с выходом блока для компенсации токов небалзнса:7,Выход отрицательных полуволн 9 формирователя рабочего сигнала 4 соединен с входом формирователя тормозного сигнала 5, Выход положительных полуволн 10 с вхсдсл блока для ксмценсации голц ц баланса 7. Выходы последнего...

Номер патента: 644448

Опубликовано: 30.01.1979

Авторы: Гросул, Дударев, Петько, Стасюк, Уляницкий, Хоменко

МПК: A23G 1/16

Метки: гомогенизации, кондитерских, полуфабрикатов

...вращение получают нагнетатель (шнек) б, эксцентрики 14 и крыльчатка б,При этом установленные на эксцентриках 14 через фрикционные втулки скольжения 15 рабочие кольца 13 своими коническими наружными поверхностями перекатываются по коническим внутренним поверхностям неподвижных колец 20 и образуют подвижную линию контакта, описывающую поверхность конуса.Предназначенный для гомогенизации,либо отделки полуфабрикат темперирующеймашины (фиг. 2) или смесителя (фиг. 3),через питающий патрубок 27 вводится вмашину и нагнетателем (шнеком) б направляется в рабочую зону 28, Элементарные объемы пастообразного продукта поддействием сил адгезии и вязкостного сопротивления течению втягиваются в профильный клиновидный зазор по линиям...

Номер патента: 626463

Опубликовано: 30.09.1978

Авторы: Дордий, Михайлов, Проус, Уляницкий

МПК: H02H 3/28

Метки: дифференциальной, защиты, сборных, шин

...38,иф 1)срепцпальпого реле, многофазный дьухполупс:)иодпый выпрямптсльпый мост 9, раз.гслптельньш дифференциальный трансформатор 10, двухполупериодпый вьп)р 5)итс,ппый мост 11 разделительного дифференциалного трансформатора, тормозной резистор 12, дифференциальный резистор 13, полунровш):пикш)в) ": реагирующий оргс)п 1)1.)ыхо; по,) )троводпи)шсовш)го рсдгп 1)1 юнс- ГО ОрГдн 2 5 Вл 5 стс 5) Вь)хш)доъ устройства Здп)ппя для определенной фазы сстп.112 НР 5 ж.Ние сРс 1 бст 1 Вдпи 51 УстРОйствс 1 зависит от дифференциального и;пряжспия, которос выделяется нд речист)рс 13; 1 ОР)ОПой СПГПс 1.,1 ЗДВПСИТ 01 ТОКОВ ПЛСЧ 3;щиты и дел 5 стс)т па рс;Нсторс 12.Алгоритмом формирован)я тормоног) СПГПДЛс 1 РСЛЕ 51 В;151 СТС 51 МДКСИЪ)2 ЛЫ 1251 СУМ."а...

Номер патента: 605285

Опубликовано: 30.04.1978

Авторы: Майоров, Уляницкий

МПК: H02H 3/28

Метки: дифференциальной, защиты, торможением

...рабочего сигнала 4, компаратора 5, формирователя тормозного сигнала 6 с разделительными диодами и формирователей прямоугольчых импульсов 7, 8, 9. С выхода формирователя рабочего сигнала 4 положительная полуволна дифференциального напряжения подается па вход компаратора 5 с коэффициентом передачи по этому входу, равным 2, и на вход формирователя тормозного сигнала 6, При этом на входе компаратора 5 формируется выпрямленное напряжение, пропорциональное дифференциальному току, а на входе формирователя тормозного сигнала 6 - напряжение, пропорциональное максимальной сумме абсолютных значений входящих илп выходящих токов плеч защиты. Прямоугольные положительные и отрицательные импульсы с выходов формирователей 7, 8, 9, в качестве...
