Трапезников

Номер патента: 1641519

Опубликовано: 15.04.1991

Авторы: Гайнуллин, Залесных, Зятиков, Трапезников

МПК: B23B 51/02

Метки: сверло

...диаметра обрабатываемого отверстия сверло, закрепленное в шпинделе станка с ЧПУ, устанавливают в фиксированное угловое положение, подводят к упору до взаимодействия с ним, при перемещении сверла планка 14 поворачивается на цапфе 13 и вал 9 под действием пружины 10 перемещается в осевом направлении. При этом шестерня 8 выходит из отверстия 3 державки 1. Затем сверло перемещается до взаимодействия упора с одним из выступов 12 круглой пластины 11, при дальнейшем перемещении сверла вращается вал 9 шестерни 8, при этом зубчатые рейки 6 и 7, взаимодействуя с шестерней 8, перемещают режущие элементы 4 и 5 на необходимый размер. После этого, сверло круглой пластиной 11 прижимается к упору и вал 9 перемещается до упора шестерни 8 в дно отверстия...

Номер патента: 1640053

Опубликовано: 07.04.1991

Авторы: Ефимов, Трапезников

МПК: B65D 85/00, B65D 88/54

Метки: контейнер

...изобретения является повышение удобства пользования,На фиг. 1 показан контейнер, общий вид на фиг. 2 - контейнер перед зацеплением на фиг. 3 - вариант выполнения контейнера из трех емкостей; на фиг. 4 - схема распо ложения и движения Т-образного крюка в полузахватах контейнера; на фиг. 5 - то же в момент начала кантовки контейнера; на фиг, 6 - то же, после кантования кон тейнера и начала его поворота в исходное положение; на фиг. 7 - то же, после установ ки в исходное положение и освобождения Т-образного крюка; на фиг. 8 - контейнер подвешенный на транспортном средствеКонтейнер содержит две соединенные с зазором между ними емкости 1 и полузах ваты 2, закрепленные в средней части двух соседних стенок емкостей 1 и включающие...

Номер патента: 1629244

Опубликовано: 23.02.1991

Авторы: Гнедин, Остроумов, Селезнев, Трапезников, Чимерин, Шульгина

МПК: C01B 31/04

Метки: графита

...по следующему графику: до 560 С со скоростью 14 град/ч, при 560 С выдержка 35 ч, от 5 бО до 780 С со скоростью 5,5 град/ч, при 780 С выдержка30 ч, Общая пористость заготовок после 1-го обжига. составляет для МГ32 , для ППГ 30. Режим предварительной термообработки ведут в подсводовом пространстве печи по термопэре типа ПП. Охлаждение заготовок происходит в течение 46 ч до 550 С.Затем заготовки загружают в емкости с решетчатым дном, помещают в шахтный бак-нагреватель и нагревают до 275 С в течение 3,5 ч,Нагретые таким образом заготовки помещают в автоклав, где создают вакуум не более 130 мм рт.ст., после чего в него подают жидкий пек под давлением до 5,6 кгс/см. П ропитанные заготовки поступают на повторный обжиг, который ведут по...

Номер патента: 1626320

Опубликовано: 07.02.1991

Авторы: Трапезников, Урьяс

МПК: H03C 3/00

Метки: модулятор, частотный

...накапливает число М = 410/Р,О, Это число поступает на кодовый вход ДПКД 4 в качестве коэффициента деления и на выходе ДПКД 4 формируются имульсы с частотой Гр = 1 о/МГтО/4, Эти импульсы поступают на реверсивный счетчик 5, направление счета в котором определяется сигналом с выхода О-триггера 13, где сигналы данных привязываются к фронтам сигнала тактовои частоты Рт. Если этот сигнал имеет, например, высокий уровень, то за время. равное длительности символа 1/Ет, содержимое счетчика 2 линейно увеличивается на Гр/Гт = О/4, Изменение кода на О/4 соответствует изменению фазы выходного сигнала на Ы 2, поскольку значение кода 0 соответствует набегу фазы 27 т, Если емкость реверсивного счетчика 5 также равна О, то переполнение его, которое...

Номер патента: 1625805

Опубликовано: 07.02.1991

Автор: Трапезников

МПК: B66C 1/54

Метки: грузов, захватное, отверстием

...устройства на грузе при его различных положениях (наклонных), для установки захватного устройства на нужных высотах наконечник 10 снабжен втулкой 17, несущей перемещаемую для настройки пластину 18, стопорящуюся винтом 19, поворот платика 9 ограничен упорами 20 и 21.Согласно варианту исполнения фиксация кулачков осуществляется втулкой из легкого материала 22, имеюгцей скосы 23.Устройство при фиксации захватныхкулачков крюком с платиком работает следующим образомВ исходном положении захватное устройство опускают в отверстие груза до его основания, при этом наконечник 10 опирается на основание, а корпус 1 опускается в пазах 11 и 12, захватные кулачки 3 и 4 соприкасаются с поверхностями 13 - 15 и сводятся, при этом палец 7 выходит за...

Номер патента: 1584078

Опубликовано: 07.08.1990

Авторы: Медведев, Трапезников, Урьяс

МПК: H03H 7/18

Метки: дискретный, фазовращатель

...по модулю М, а результатпереполнения первого сумматора 9 не используется.Во втором сумматоре 10 осуществляется суммирование кода с выхода первогосумматора 9 с кодом М/2; поступающим навторой вход второго сумматора 10, Суммирование также производится по модулю М,Код суммы с выхода второго сумматора 10записывается в первом регистре 1 в видекода, который по тактовым импульсам черезвторой дешифратор 4 поступает на уп равляющие входы втррого мультиплексора б, Науправляющие входы первого мультиплексора 5 через первый дешифратор 3 поступаеткод с выхода второго регистра 8. Следовательно, импульсная последовательность напервом входе триггера 7 всегда сдвинута наМТ/2 относительно импульсной последовательности на втором входе триггера 7 и...

Номер патента: 1581692

Опубликовано: 30.07.1990

Авторы: Гнедин, Остроумов, Трапезников, Чимерин, Шульгина

МПК: C01B 31/04

Метки: графитовых, крупногабаритных, полых

...между стенкой матрицыи заготовкой засыпают пресс-массой.Прессование осуществляют с помощьюметаллического кольцевого пуансона.Заготовки )6 = 1100 и Ь = 750 мм(типа ГМТ) с запрессованным цилиндрбм загружают ц кольцевые газовыепечи и упаковывают их пересыпочнымматериалом. Обжиг ведут до 1200 С 1 Ов подсводовом пространстве печи втЕчение 332 ч.После обжига графитовый цилиндр,кОторьй на 10 мм больше высоты кольцевой заготовки, удаляют, а заготовки пропитыцают в автоклаве некомЦОСТ 10200-83 марка А) под дацленеем 5,5 амм в течение 3 ч при 160 С.бВТорой обжиг без цилиндрической заготовки осуществляют идентично первому обжигу. Высокотемпературную обработку проводят в проиэцодстценныхпечах графитации до 2400 С,Остальные примеры выполнены...

Номер патента: 1581675

Опубликовано: 30.07.1990

Авторы: Баландин, Трапезников

МПК: B66C 1/06

Метки: грузозахватное

...на стойке 11, закреплен четырехтактный фиксатор 12 взаимного положения оси 10 и нижней горизонтальной оСи 13 четырехзвенника 9. На нижних плечах рычагон 2 закреплены захватные элементы 14.Грузозахватное устройство работает следующим образом.В исходном положении производится комплектование груза - пакета посред- . ством захвата 8, при этом траверса 1 соединена с органом 4 четырехтактным механизмом 5 фиксации, а четырехзвенник 9 разведен, фиксатор 12 разъединен с осью 13, захватные элементы 14 раскрыты. После этого на сформиро ванный пакет повторно опускаетсяустройство, при этом механизм 5 фиксации разъединяет траверсу 1 с органом 4, а фиксатор 12 соединяется с осью 13, выводя захват.8 н нерабочее положение. При подъеме устройства...

Номер патента: 1564097

Опубликовано: 15.05.1990

Авторы: Ефимов, Трапезников

МПК: B66C 1/06

Метки: грузозахватное

...содержит тра версу 1, корпус 2, выполненный в виде ду гообразных направляющих, траверса 1 и кор пус 2 соединены скрещивающимися тягами посредством шарниров 4 и шарниров 5. Тяги 3 выполнены с пазами 6, В корпусе 2 расположены дугообразные секции 7, а в них подхватные рычаги 8. Каждая секция 7 имеет прорези 9, в которых находятся шарниры 5, соединенные с подхватными рычагами 8. В верхней части корпуса жестко закреплена вертикальная Г-образная штан га 1 О, на горизонтальной полке которой установлены блоки 11, огибаемые тросом 12. На одном конце троса 12 закреплен захватный орган 13, другой конец троса 12 закреплен на траверсе 1, входящей в зацепление с корпусом 2 посредством четырехконтакт 25 ного механизма 14 фиксации их положений....

Номер патента: 1563837

Опубликовано: 15.05.1990

Авторы: Ислентьев, Маматов, Трапезников

МПК: B22C 7/02, B22C 9/04

Метки: блок, выплавляемых, керамических, моделей, отливок, формах

...жесткости, выполненными вдоль образующей конуса (модель литниковой воронки 5 может быть выполнена и без цилиндрической части 7). Ба ребрах 9 жесткости коническей части 8 модели литниковой воронки 40 5 у основания бурта 6 с натягом установлено разрезное кольцо 10 из стальной проволоки, концы которого заходят друг за друга или располагаются встык. 45Блок выплавляемых моделей для получения отливок в керамических формах работает следующим образом.Так как кольцо 10 установлено на ребрах 9 жесткости, то между кольцом 10 и конической поверхностью модели литниковой воронки 5 образуется зазор. 8 процессе изготовления керамической формы огнеупорная суспензия смачивает стальное кольцо 10 и запол няет зазор между кольцом 1 О и конической...

Номер патента: 1562136

Опубликовано: 07.05.1990

Авторы: Ерошенко, Лысенко, Ротач, Трапезников, Хомуха

МПК: B27C 1/08

Метки: многосторонний, станок, фуговально-строгальный

...образом.Заготовки 52, имеющие покоробленность по длине и ширине, упором 56бокового цепного транспортера 55 беэотрыва от базовой поверхности линейки 59 подаются в зону блока копирующего прижима 16, который своими рычагами 17 прижима и когтевой защитыприжимает заготовки в движении к поверхности стола 7, причем прижим 25заготовок осуществляется по длинеи ширине распределенным усилием,необходимым для исключения деформациизаготовок и их отрыва от поверхностистола 7 в зоне обработки нижним го 1ризонтальным шпинделем 2.Заготовка 52 после обработки еенжкней пласти инструментом шпинделя2 в движении попадает под вальцы 24и 25, которые, захватив и прижимаяк столу, протягивают заготовку, базируя ее на столе только обработанной базовой...

Номер патента: 496961

Опубликовано: 15.04.1990

Авторы: Баландин, Бесценная, Горынин, Назаров, Трапезников, Шураков

МПК: C22C 38/50

Метки: аустенитная, нержавеющая, сталь

...состав введены мо миний и компонент соотношении, мас.УглеродКремнийМарганецХромМолибден 0,2-1,0 9,0-23,0 1,5-4,5 30,0-33,0 0,9-1,3 О, 01-0, 15 0,01-0,30 Остальное496961 Никель 30,0-33,0 Ниобий 0,9-1,3 Титан 0,01-0,15 Алюминий 0,01-0,30 Железо Остальное Предложенная сталь имеет следующие механические свойства:при 20 С при 500 С 24,0 47,5 Редактор М,Ленина Техред Л.Олийнык Корректор С.Шекмар Заказ 1691 Тираж 486ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101 Предел прочности,кгс/мм 67,5 57,0Предел текучести,кгс/мм 33,5Относительноеудлинение, 7 34,0 31,0Относительноесужение 3 57Ударная...

Номер патента: 1553238

Опубликовано: 30.03.1990

Авторы: Маматов, Трапезников, Шевченко

МПК: B22C 7/02, B22C 9/08

Метки: литниково-питающая

...отличающаяся тем, что, с целью покачества литья, стояк выполнен оосно соединенных между собой ых четырехугольных призм, каждая ых повернута относительно к нейщих на угол 45 .тема по п. 1, отличающаяся тем, тели выступают над поверхностью а окружность, проходящую через основания призмы. ающая система вк 1, питатели 2, с к 3 имеет форму ильных четырехуг которых поверн 45 относительно снования призм бой по их перес 2 такая, что они уж ности с радиучто питстоякавершинь ГОСУДАРСТ 8 ЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМГРИ ГКНТ СССР(56) Л итье по выпПод ред. Я. И. Шкленнстроение, 1971, с. 91Авторское свидетел250390, кл. В 22 С Литниково-пит литниковую чашу и зумпф 4. Стоя соединенных прав призм, каждая и круг оси на угол ней призмы, а о...

Номер патента: 1549921

Опубликовано: 15.03.1990

Авторы: Дубровин, Ельцов, Леханов, Мизев, Михайлов, Пенский, Петров, Поляков, Тетерин, Трапезников

МПК: B04C 9/00, C01F 5/34

Метки: карналлита, обезвоживания

...потока газо- взвеси в дополнительном вводе 7 совпадает с направлением вращения потокагазовзвеси, поступающей в верхнюю часть циклона 2 через патрубок 6, но потоки направлены навстречу один другому, при этом поток газовзвеси в осевом вводе 7 имеет меньший радиус вращения чем в корпусе циклона 2,В процессе движения потока газо- взвеси происходит обезвоживание карналлитовой пыли, при этом использование дополнительного ввода 7 повышает как интенсивность обезвоживания, так и снижает гидролиз карналлита. Очищенные от частиц пыли газы поступают на газоочистные сооружения.Данные о влиянии конструктивных особенностей предложенной установки на степень гидролиза карналлитовой пыли приведены в таблице.Формула изобретенияУстановка для...

Номер патента: 1529033

Опубликовано: 15.12.1989

Авторы: Гудков, Паршина, Полонский, Трапезников

МПК: F27D 3/12, F27D 5/00

Метки: заготовок, коксопековой, композиции, контейнер, обжига

...днищем 1 (основанием) и боковыми стенками 2. Боковая поверхность контейнера выполнена в виде корзины из прутка 3. Направляющие уголки 4 приварены в углах основания контейнера. Пластины 5, выполненные из тонких стальных листов, установлены с зазором относительно уголков 4 по ширине контейнера.Направляющие уголки 4 предназначены дпя установки пластин 5, выполняющих Функцию боковых стенок, В верхней части контейнера по периметру боковой поверхности (корзины) вставлены в пазы (не обозначены) грузо- захватные пластины 6 с отверстиямипод крюк.Контейнер для обжига заготовок из коксопековой композиции в контейнере работает следующим образом,11 ри нагреве для обеспечения свободного линейного расширения элементы конструкции контейнера не...

Номер патента: 1527161

Опубликовано: 07.12.1989

Авторы: Михайлов, Пенский, Петров, Поляков, Сабуров, Тетерин, Трапезников, Язев

МПК: C01F 5/34

Метки: карналлита, обезвоживания

...приводит к отделениютвердых частиц от газовой фазы иконцентрации их у стенок, Кроме того,из-за действия центробежных сил крупные частицы находятся в реакционномобъеме дольше, чем мелкие, что обеспечивает требуемую равномерность поостаточному содержанию влаги в карналите,Твердые частицы, отброшенные кстенкам реактора 4, обрабатывают дополнительным потоком газа-теплоносителя, подаваемого по патрубку 5, имеющего температуру 400-500 ОС и содержащего 4-6 об.Х водяных паров. Влажность основного потока газа-теплоносителя на выходе существенно вышеза счет воды, удаленной из карналлита,Дополнительный поток закручивают втом же направлении, что и основной,и подают навстречу основному потоку.В дополнительный поток газа-теплоносителя вводят...

Номер патента: 1527128

Опубликовано: 07.12.1989

Авторы: Баландин, Закурдаев, Трапезников

МПК: B66C 1/62

Метки: грузов, захватное, упором

...13 для взаимодействия 40 с фиксаторами 12, на которых закреплены управляющие тросы 14. При этом втулки 1 соединены гибкими тягами 15 с подвеской 16 для крюка подъемной машины. Хвоставики 3 захватных крюков 45 2 выполнены с буртами 17. Захватное устройство для грузов с упором работает следующим образом.Захватные крюки 2 подводят к упору50 груза, поднимают дополнительные двуплечие рычаги 7 и закрепляют их на грузе посредством прижимных кулачков 9. При этом винтовыми упорами 11 прижимные кулачки 9 настраиваются на 55 толщину упора. Под действием 8 двуплечие рычаги 5 зажимают нерабочее положение. При подъеме груза при натяжении гибких тяг 15 пружины 4 сжимают ся, втулки 1 упираются в бурты 17 хвостовика 3, зацепы 12 взаимодействуют с...

Номер патента: 1518815

Опубликовано: 30.10.1989

Авторы: Волыхин, Гриднев, Крылов, Скиба, Трапезников

МПК: G01V 1/16

Метки: деформограф

...2 и второй 3 монтажных рамок приводит к отклонению штока 5, трехплечий рычаг 12 при этом практически не отклоняется. При деформациях сжатия шток 5 отклоняется влево (см. фиг. 1) за счет упругой силы подкрученных упругих нитей 4 подвеса штока5 51881 5, при деформациях растяжения штока 5 отклоняется вправо за счет воздействия металлической нити 16, упругие нити 4 подвеса штока 5 при этом дополнительно подкручиваются. Таким об 5 разом, при деформациях металлический экран 6, жестко связанный с концом штока 5, смещается относительно дифференциального фотоэлемента 9 и свето 0 диода 8, причем это смещение в и раз больше величины деформации корпуса по оси крепления монтажных рамок. Световой поток на каждой из составляющих дифференциального...

Номер патента: 1502213

Опубликовано: 23.08.1989

Авторы: Залесных, Зятиков, Трапезников

МПК: B23B 29/034

Метки: оправка, расточная

...места.На фиг. 1 показана оправка, общий вид; на фиг. 2 вид А на фиг. 1.Расточная оправка содержит корпус 1, резцедержатель 2, установленный на оси 3 и подпружиненный пружиной 4. На корпусе установлена каретка 5, перемещающаяся по направляющим 6 и соединенная тягой 7 с резцедержателем 2. каретка 5 взаимодействует с подпружиненным пружиной 8 коромыслом 9, установленным на оси 10. На корпусе разм еще н за м ок 11. Расточная оправка работает следующим образом.Расточная оправка устанавливается и фиксированное положение, несоосное обрабатываемому отверстию, и подается внутрь детали так, чтобь каретка 5, упираясь в край отверстия, перемешалась по направлякз(цим 6, поворачивая через тягу 7 резце- держатель 2 вокруг оси 3 в положение,...

Номер патента: 1494215

Опубликовано: 15.07.1989

Авторы: Волков, Трапезников, Урьяс

МПК: H03L 7/18

Метки: синтезатор, цифровой, частот

...коэффициента деления в выходном сигнале цифрового синтезатора частот отсутствуют.Шаг сетки выходных частот равен1 с-и( - -)о 2 При необходимости получения выходной частоты, кратной опорной частоте 2 , код установки первого датчика 10 кодов 1 принимают равным и. При этом выходная частота цифровогосинтезатора частот Е Выг= оР+1 оЕсли необходимо получить выходную частоту, не кратную опорной частоте, код Е принимает значение, не кратные значениям кода и. При этом при К и шаг сетки цифрового синтезатора частот принимает отрицатель ные значения, а при 1 ) и положительные, при Е = 0 выходная частота14 ьа(1 Формула изобретения Цифровой синтезатор частот, содержащий последовательно соединенные первый делитель частоты с переменным...

Номер патента: 1484309

Опубликовано: 07.06.1989

Авторы: Латыпова, Ляпина, Радцева, Трапезников, Улендеева, Якунина

МПК: A01C 1/00

Метки: гороха, предпосевной, семян, состав

...растений. Целью изобретения является повышение стимулирующей активности и устойчивости эмульсионного состава. Для достижения поставленной цели в состав, содержащий 35,7-66,7 мас.Е нефтяного сульфида, дополнительно вводят 4,6 8,7 мас.Ж оксиэтиленового эфира алкилфенола (эмульгатор ОП) и 24,6- 59,7 мас.7 257.-ного водного аммиака. Норма расхода состава 40 л на 1 т семян. Испытания препарата в лабораторных и полевых условиях показали, что по сравнению с кОнтр;,ем масса корней увеличивается на 36-687, масса надземной части растений - на 29-547, урожай - на 443, 3 табл. 10-дневных проростков (лабораторн дано влияние обработк а эмульсионным состанефтяных сульфидов еское развитие гороха из обретения редпасе зной обработна основе...

Номер патента: 1483178

Опубликовано: 30.05.1989

Авторы: Болгов, Гапонов, Картопольцев, Медиокритский, Трапезников, Феоктистов

МПК: F23L 15/04

Метки: воздухоподогреватель

...канал 5 и центральный газовыйканал 6, в выходном участке последнего из которых расположена конвективная ступень, 7 с входным и выходнымпатрубками 8 и 9 соответственно, вы 30полнЕнная в виде конических Обечаек10-12, образующих кольцевой воздушныйканал 3, причем в полости внутреннихобечаек размещена коническая насадка 14, выполненная полой, Насадка 3514 снабжена установленной в ее полости конической перфорированнойперегородкой 15, образующей со стенками насадки кольцевой периферийныйканал 16 и центральную полость 17, 40подключенные соответственно к выходному патрубку 3 радиационной ступении выходному патрубку 9 конвективной ф ступени. В конвективпой ступени 7внизу цилиндрической обечайки 11 45выполнены направляющие ребра...

Номер патента: 1476287

Опубликовано: 30.04.1989

Авторы: Савинкин, Трапезников

МПК: F27D 1/16

Метки: индукционных, набивных, печей, плавильных, тиглей

...набивных тиглей . индукционных плавильных печей, разрез.Устройство состоит из шаблона 1, выполненного цельнометаллическим, например литого, и оболочки 2Шаблон 1 имеет форму обратного усеченного конуса с днищем, а оболочка 2 установлена на боковой поверхности шаблона 1 и выполнена из листовой стали. Оболочка 2 выполнена с разрезом 3 по всей ее высоте и закреплена к шаблону 1 струбцинами 4. Шаблон 1 снабжен резьбой под рым-болт 5,Устройство работает следующим образом.Устройство в сборе при помощи рым-болта 5 и грузоподъемного устройства устанавливается на предварительно набитое на подине печи днище тигля соосно с индуктором и его изоляцией.В зазор между оболочкой 2 и изоляцией индуктора засыпают сухую набивную футеровочную массу и...

Номер патента: 1472408

Опубликовано: 15.04.1989

Автор: Трапезников

МПК: B66C 1/32

Метки: грузов, захватное, подставках

...в зевах крюков 6.При многоярусном складировании захватное устройство основными Г-образными 40 рычагами 8 взаимодействуют с подставкой под грузом, поворачиваются и поворачивают основными тягами 7 подхватные лапы 3 до соединения с крюками 6, при этом основные Г-образные рычаги 8 поворачиваются до консолей 13. 45При опускании груза основные Г-образные рычаги 8 вновь возвращаются до консолей 13, а при подъеме устройства пальцы 12 выходят из соединения с крюками 6 и подхватные лапы 3 принимают нерабочее по.ложение, груз свободно освобождается. 2.При транспортировке груза, когда допускается укладка захватного устройства на поверхность груза, например, пачек металла, захватное устройство опускается на груз, консоли 13, вертикальные упорные...

Номер патента: 1463689

Опубликовано: 07.03.1989

Автор: Трапезников

МПК: B66C 1/42

Метки: грузозахватного, захватный, орган, устройства

...Изобретение относится к подъемноранспортному оборудованию, в частности к захватным органам грузозахватного устройства.5Целью изобретения является повышение надежности.На чертеже показан захватный ор ан грузозахватного устройства, разез. 1 ОЗахватный орган груэозахватного стройства содержит штангу 1 с гоизонтальньв цилиндрическим гнездомвнутри которого жестко закреплен алец 3 и установлен зажимной эле ент 4 с заостренным рабочим концом, интовой нарезкой 5 на цилиндричесой боковой поверхности и кольцевой ежущей кромкой 6.Зажимной элемент 4 подпружинен в 2 О продольном направлении пружиной 7. Палец 3 установлен в винтовой нарез- . ке 5.Захватньй орган грузозахватного устройства работает следующим обра эом.При подъеме груза...

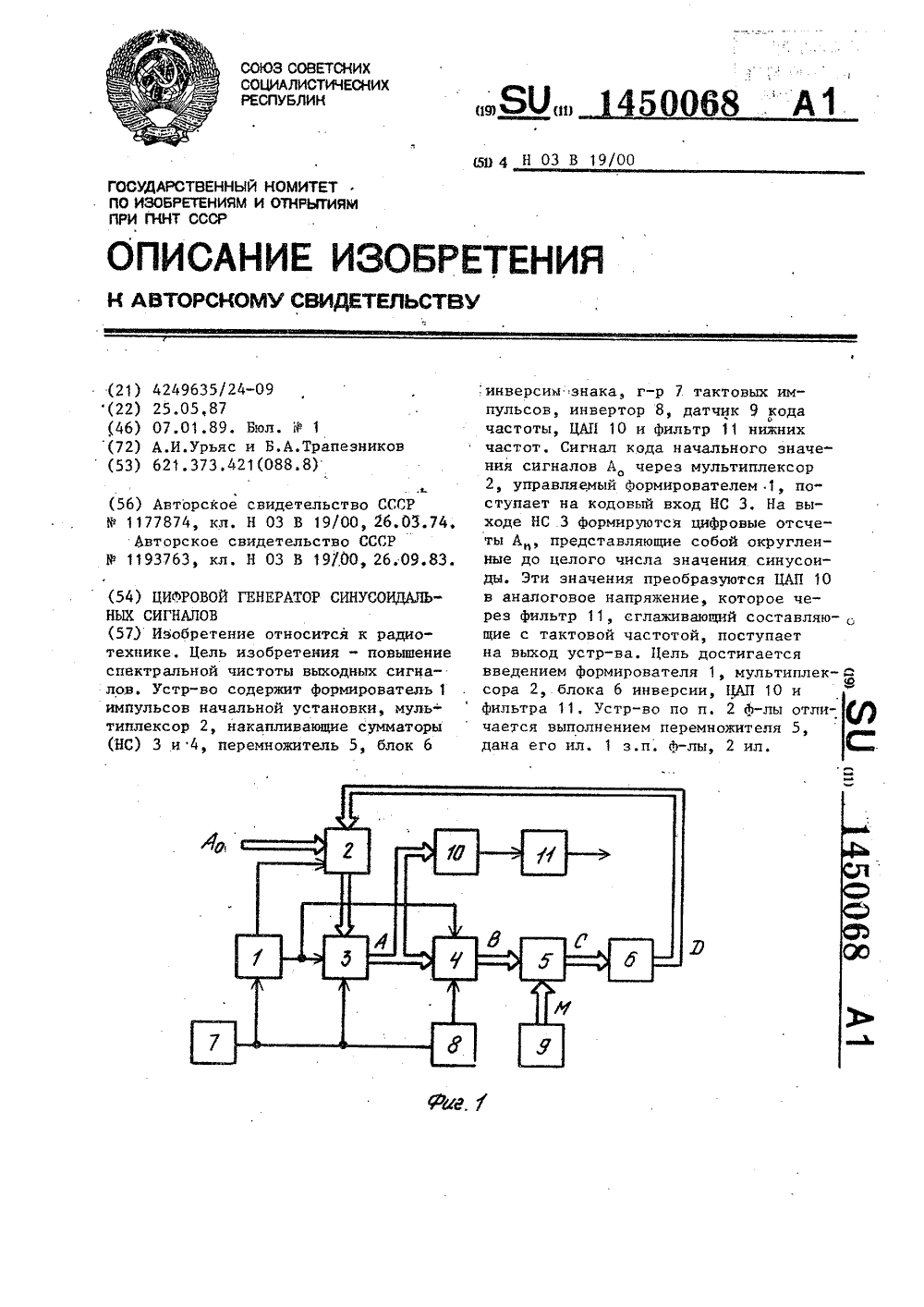

Номер патента: 1450068

Опубликовано: 07.01.1989

Авторы: Трапезников, Урьяс

МПК: H03B 19/00

Метки: генератор, сигналов, синусоидальных, цифровой

...(К младших разрядов отбрасываются), т.е.число С на выходе перемножителя 5 уменьшается в 2 раз и равно С=ВМ"и И2 =В М, где М - К-разрядное число меньше единицы. Код С поступает на блок 6, в.котором знак числа С меняется на обратный, что эквивалентно умножению на минус единицу. Таким образом, выходное число блока б равно П=-С.На следующем такте содержимое А первого накапливающего сумматора 3 получает приращение на величину П (в соответствии с его знаком) и полученная сумма складывается алгебраически с содержимым второго накапливающего сумматора 4 выходное число которого, умноженное на М и с обратным знаком, через мультиплексор 2 подается на вход первого накапливающего сумматора 3, подготавливая его к получению приращения на...

Номер патента: 1448410

Опубликовано: 30.12.1988

Авторы: Волков, Трапезников, Урьяс

МПК: H03K 23/66, H03L 7/18

Метки: синтезатор, цифровой, частот

...929 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д, 4 ППроизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 з 14484Если необходимо получить выходную частоту, не кратную опорной частоте, код К, поступающий на входы установки ДПКД 8, принимает значения не кратные коэффициенту умножения и умножителя5 6, При этом при К ( и шаг сетки уст-ройства принимает отрицательные значения, а при Кп положительные. При К = О выходная частота устройства рав-р наоо Р 1) + ф 1Количество синтезируемых частот прификсированном значении Ю и значении 1 БО 4 К 4 и равно 1,п + 1). Поскольку навход умножителя поступает частота,равная Цифровой синтезатор частот, содер- Зр...

Номер патента: 1445876

Опубликовано: 23.12.1988

Авторы: Корчагин, Трапезников

МПК: B23H 9/06

Метки: гравирования, электрохимического

...в мелких фрагментах трафаре,та с одновременным исключением подтравливания под трафаретом, где находятся пузыри воздуха, предохраняющие деталь от ЭХО (фиг, 1 в). Это повышает качество изображения за счет увеличения контрастности при магнитном сцеплении, дополнительно усиливающем эту стадию. Опере-:дюп.ее удаление бандажа (фиг. 1 г), нскл 1 г о ш; при таком способе установки-"нятия .рар- рета разрушения ажурного трафарета от магнитного поля бандажа, обеспечивает достижение надежности технологии гравировки, т.е. повышение качества.Электролит 1 подают струей на трафарет 2, вып,лненный из эластичной магнитной резины, установленный на деталь 3. Он стекает в сборный бак. Снаружи обрабатываемой сферической поверхности размещен...

Номер патента: 1437150

Опубликовано: 15.11.1988

Авторы: Залесных, Зятиков, Трапезников

МПК: B23B 27/16

Метки: инструмент, режущий

...концентрично относительно оси 5. Ко ническии ьыступ 2 на режущем элементе 1 расположенотносительно оси поворот-, Пружина 9 предназначена для верт;кального певемещения режущего элемента 1, а цилиндрическая гайка 10 с коническим верхним торцом - для его поджима, В пазу 1 корпуса 4 установлено коромысло 12, Коромысло снабжено выступом 13 и у тановлено на ггадфс 14, Выемка 15 коромысла предназначена для взаимодействия с осью 5 посредством ггр урд ды Режугщгй инструмент работает сле- ,Ядуго 1 ггиъг Образоъг.Для доворста режущего элементана определенный угол для обеспеченияоптимального режима резания или сме,45:-;ы Грагги при ее затуплеггг(и режущийинструмент, зажатый в резцедержателестанка, перемещается до взаимодей. ствия выступа 13...

Номер патента: 1418263

Опубликовано: 23.08.1988

Авторы: Осокин, Трапезников

МПК: B66C 1/42

Метки: захват, клещевой

...захватам,Цепью изобретения является повышеНие надежности захвата,На фиг, 1 показан клещевой захват,общий вид; на фиг, 2 - механизм фиксации положения захватных органовклещевого захвата в исходном положении; на фиг. 3 - то же, прк подъемегруза", на фиг. 4 - то же, в моментустановки груза на опору,Клещевой захват содержит скрещивающиеся двуплечие рычагии 2, связанные между собой шарнирными тягами3 и 4, серьгу 5. На нижних плечах двуплечих рычагов шарнирно закрепленызахватные органы 6, связанные с нижними плечами рычагов 1 и 2 дополнительными шарнирными тягами 7. На конце нижнего плеча рычага 2 на оси шарнирно закреплена планка 8, выполненная с боковыми параллельными направляющими 9 к 10, одна из которых 10 25удлинена и имеет...
