Уплотнение вращающегося муфеля

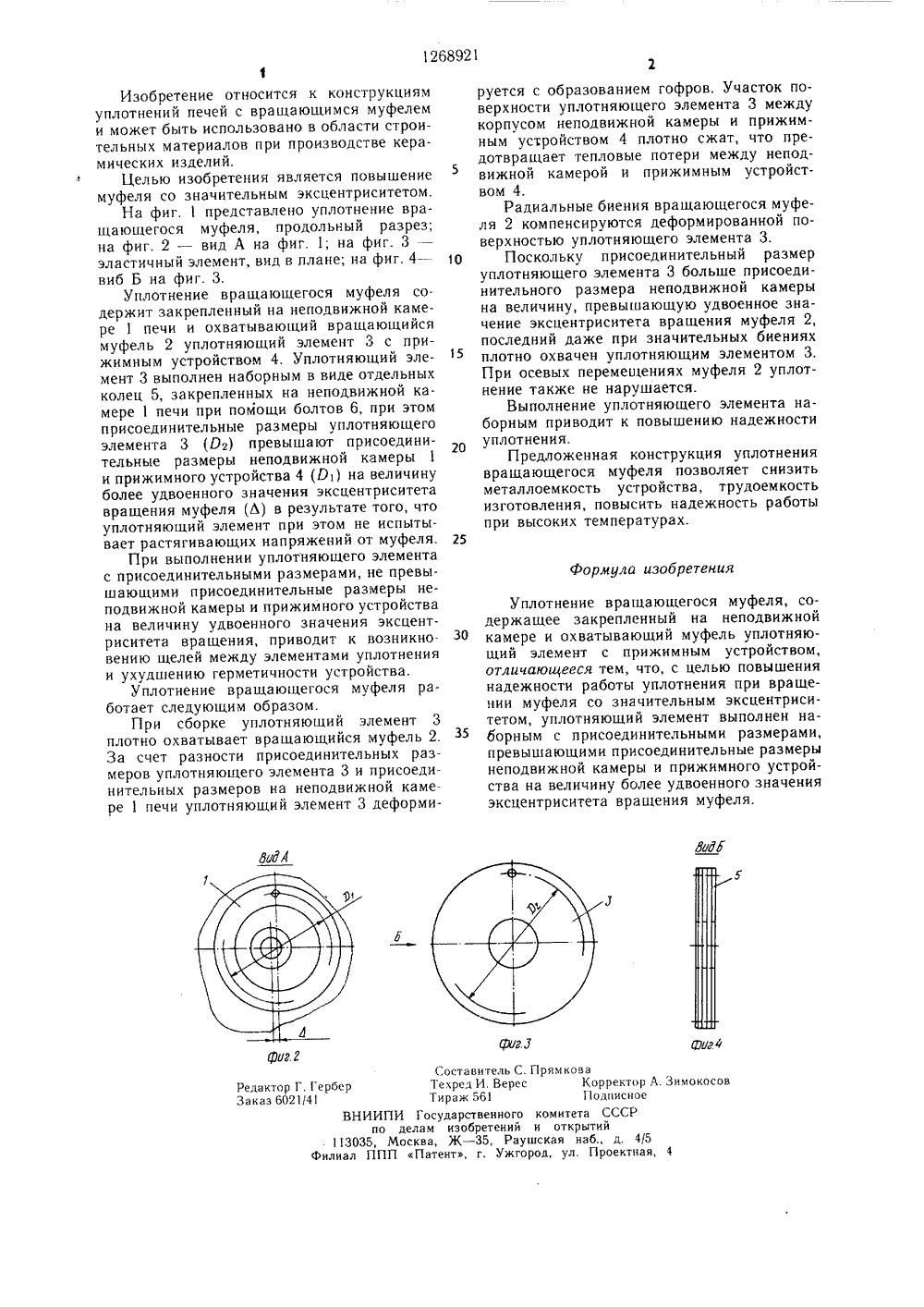

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСК 119) . 111) РЕСПУБЛИК 4 127 В 72 ИСАНИЕ ИЗОБРЕТЕНИЯ ИДЕТЕПЬСТ ВТОРСКОМ ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРпО делАм изОБРетений и ОткРытий(71) Отделение Всесоюзного научно-исследовательского института электротермического оборудования в г. Харькове(54) УПЛОТНЕНИЕ ВРАЩАЮЩЕГОСЯ МУФЕЛЯ(57) Изобретение относится к конструкциям уплотнений печей с вращающимся муфелем при производстве керамических изделий. Цель изобретения состоит в повышении надежности работы уплотнения при вращении муфеля со значительным эксцентриситетом. Для этого уплотняюший элемент 3, закрепленный на неподвижной камере 1 печи и охватывающий вращающийся муфель 2 с прижимным устройством 4, выполнен наборным с присоединительными размерами, превышающими присоединительные размеры неподвижной камеры 1 и прижимного устройства 4 на величину более удвоенного значения эксцентриситета вращения муфеля. При перемещениях вращающегося муфеля за счет разности присоединительных размеров уплотняющий элемент деформируется с образованием гофров, компенсируя биения муфеля. Герметичность уплотнения не нарушается даже при значительных биениях муфеля, 4 ил.1268921 Формула изобретения ова Корректор Подписноеета СССРкрытий наб., д. 4/5 Проектная Составитель С. ПряхТехред И. ВересТираж 561И Государственного комиделам изобретений и оосква, Ж - 35, РаушскаяПатент, г. Ужгород,Зимокосов Редактор Г. ГербЗаказ 5021/41 ВНИИ по 113035,Филиал ППИзобретение относится к конструкциям уплотнений печей с вращающимся муфелем и может быть использовано в области строительных материалов при производстве керамических изделий.Целью изобретения является повышение муфеля со значительным эксцентриситетом.На фиг, 1 представлено уплотнение вращающегося муфеля, продольный разрез; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - эластичный элемент, вид в плане; на фиг, 4 - виб Б на фиг. 3.Уплотнение вращающегося муфеля содержит закрепленный на неподвижной камере 1 печи и охватывающий вращающийся муфель 2 уплотняющий элемент 3 с прижимным устройством 4, Уплотняющий элемент 3 выполнен наборным в виде отдельных колец 5, закрепленных на неподвижной камере 1 печи при помощи болтов 6, при этом присоединительные размеры уплотняющего элемента 3 (02) превышают присоедини- тельные размеры неподвижной камеры 1 и прижимного устройства 4 (О,) на величину более удвоенного значения эксцентриситета вращения муфеля (Л) в результате того, что уплотняющий элемент при этом не испытывает растягивающих напряжений от муфеля.При выполнении уплотняющего элемента с присоединительными размерами, не превышающими присоединительные размеры неподвижной камеры и прижимного устройства на величину удвоенного значения эксцентриситета вращения, приводит к возникновению щелей между элементами уплотнения и ухудшению герметичности устройства.Уплотнение вращающегося муфеля работает следующим образом.При сборке уплотняющи й элемент 3 плотно охватывает вращающийся муфель 2. За счет разности присоединительных размеров уплотняющего элемента 3 и присоединительных размеров на неподвижной камере 1 печи уплотняющий элемент 3 деформируется с образованием гофров. Участок поверхности уплотняющего элемента 3 между корпусом неподвижной камеры и прижимным устройством 4 плотно сжат, что предотвращает тепловые потери между неподвижной камерой и прижимным устройством 4.Радиальные биения вращающегося муфеля 2 компенсируются деформированной поверхностью уплотняющего элемента 3.10 Поскольку присоединительный размеруплотняющего элемента 3 больше присоединительного размера неподвижной камеры на величину, превышающую удвоенное значение эксцентриситета вращения муфеля 2, последний даже при значительных биениях плотно охвачен уплотняющим элементом 3, При осевых перемещениях муфеля 2 уплотнение также не нарушается.Выполнение уплотняющего элемента наборным приводит к повышению надежности уплотнения.Предложенная конструкция уплотнениявращающегося муфеля позволяет снизить металлоемкость устройства, трудоемкость изготовления, повысить надежность работы при высоких температурах.25 Уплотнение вращающегося муфеля, содержащее закрепленный на неподвижной камере и охватывающий муфель уплотняющий элемент с прижимным устройством, отличающееся тем, что, с целью повышения надежности работы уплотнения при вращении муфеля со значительным эксцентриситетом, уплотняющий элемент выполнен наборным с присоединительными размерами, превышающими присоединительные размеры неподвижной камеры и прижимного устройства на величину более удвоенного значения эксцентриситета вращения муфеля.
