Номер патента: 448841

Опубликовано: 05.11.1974

Авторы: Кузнецов, Тарасов

МПК: A01F 49/02

Метки: орган, плоскорежущий, рабочий

...перемешивания почвы в предлагаемом плоскорежущем раоочем органе на башмаке установлены с одной из боковых сторон прутков рмх- о лительные диски, которые снабжены кулачками, взаимодействующими с прутками.На фиг.схематически показан плоскорежущий рабочий орган, врд сбоку; на фиг. 2 - то же, вйд сверху; на фиг. Э - разре А на фиг.2.ПлоскорежущиИ рабочий орган включает стойку 1 с закрепленной на ней посредством башмака 2 плос- корежущеИ лапой 3. На башмаке смонтированы прутки Ф е о одной из боковых сторон которых установлены рыхлительные диски 5 е снабженные кулачками б, взаимодействующими с прутками.При движении плоскорежущего рабочего органа рыхлительные диски, снабженные кулачками, вращаяс взаимодействуют с прутками, вызывая...

Номер патента: 448578

Опубликовано: 30.10.1974

Авторы: Лызин, Сергеев, Тарасов

МПК: H03K 3/70

Метки: генератор, изменяющейся, импульсов, линейно, частотой

...сигнал после прихода на него первого мпульса опорной частоты. Этот сигналткрывает клапаны параллельного пв3реноса на чертеже они изображеныусловно) кода из регистра б в счетчик 7.3 счетчике записывается код,равный единице. Аналогично первыйимпульс пройдет навыход счетчика 8.По мере поступления импульсов в регистр 6 его-код изменяется полинейному закону. -/4=,Хогде Й -коэффициент деления делителя 5;- частота опорного сигнала.Частота повторения импульсов навыходе счетчика 7 будет обратнопропорциональна величине кода регистра б:1 ИНа выходе счетчика 8 частота импульсной последовательности изменяется по закону квадратичной гиперболы:6 Юг АфЯгде А - постоянный коэффициент.Код в регистре 3 при поступлениина его вход импульсов с...

Номер патента: 448337

Опубликовано: 30.10.1974

Авторы: Архангельский, Пиденко, Сатаров, Тарасов

МПК: F26B 5/02

Метки: диэлектрических, кинопленок, лент, например, сушки

...1 впаян кожух 3 с двумя ниппелями 4 для подачи воздуха. Кожух сообщается с трубой через щели 5. В середине боковых стенок вдоль волноводной трубы прорезаны щели 6 для выхода паров растворителя. Вверху в трубе выполнены две щели 7 и 8 для ввода и вывода обрабатываемой кинопленки 9. Здесь же закреплены металлические неизлучающие трубки 10 для выхода воздуха и паров растворителя, Внутри трубы расположены ролики 11 из не- поглощающего сверхвысокочастотную энергию материала, которые размещены так, чтобы кинопленка, касаясь их своей основой, находилась в середине боковой стенки волновода. Ролики 11 вращаются на штырях 12, введенных в трубу через отверстие 13 в ее стенке, Для предотвращения излучения отверстия 13 закрыты металлическими планками...

Номер патента: 448228

Опубликовано: 30.10.1974

Авторы: Ананьевский, Бахчеев, Захаров, Красовицкий, Мокрушин, Носов, Привалов, Снегирев, Тарасов

МПК: C21C 5/04

Метки: выплавки, двухванной, печи, подовой, стали

...Газы, образующиеся при продувке металла, направляют в ван- О ну со скрапом. С помощью горелки, установленной в своде с возможностью перемещения по вертикали и расположенной над откосом головки, в рабочее пространство продувочной ванны вводят природный газ. Рас ход природного газа устанавливается в зависимости от дефицита тепла. Кислород или сжатый воздух для горения топлива и окиси углерода в продувочную ванну не подается. Введенный в рабочее пространство про- О дувочной ванны природный газ равномерноперемешивается с выделяющимися из металла газами и вместе с ними поступает в смежную ванну. Одновременно с этим природный газ нагревается и в значительной 5 степени реформируется, так как в продувочной ванне имеет место...

Номер патента: 448064

Опубликовано: 30.10.1974

Авторы: Греков, Колганов, Матухно, Нестерова, Сацкий, Тарасов

МПК: B22D 27/06

Метки: смесь, теплоизолирующая, шлакообразующая

...состав теплоизолирующей смеси недостаточно утепляет головную часть слитка, что ухудшает качество готового про. ката.Цель изобретения - улучшение изолирующих свойств смеси.Это достигается тем, что компоненты смеси взяты в следующем соотношении, вес, %:Каменноугольная зола 85 - 90 Силикатная глыба 2 - 5 Графит или кокс Остальное. Смесь приготавливают следующим образом.Силикатную глыбу вводят в смесь в порошкообразном состоянии. Все компоненты смеси тщательно смешивают. Перед разливкой смесь в пакетах загружают на дно изложниц, При заполнении изложницы шлаковая смесь всплывает на поверхность металла, изолирует его и тем самым уменьшает потери тепла, а 5 также предотвращает окисление металла атмосферой. В результате этого предотвращается...

Номер патента: 447857

Опубликовано: 25.10.1974

Авторы: Герасимук, Глухой, Козырев, Лесниченко, Осауленко, Пасечник, Почерняев, Тарасов

МПК: H04N 5/82

Метки: записи, информации, носитель, термопластический

...этого диафрагма размещена междуанодом и электромагнитной линзой, при этомотверстие в диафрагме выполнено клинообразным и сориентировано симметрично вдоль 25оси кадра мишени, а узел, отклоняющий электронный луч, установлен в области диафрагмы, причем обмотка узла соединена с генератором кадровой развертки.На чертеже приведена схема устройства. 30 Я. Лесниченко, А, А. Пасечник А. Козырев и Н. Ф, Осауленк3электронный пучок 16 круглого поперечного сечения (сечение 17 вынесено). Электронный пучок проходит через зазор между торцами верхних стержней Ш-образных ферритовых сердечников 14. Магнитное поле в зазоре, управляемое генератором кадровой развертки, смещает пучок 16 относительно оси системы на угол а, При прохождении отклоненного...

Номер патента: 447750

Опубликовано: 25.10.1974

Автор: Тарасов

МПК: G11B 25/02

Метки: реверберации, создания, эффекта

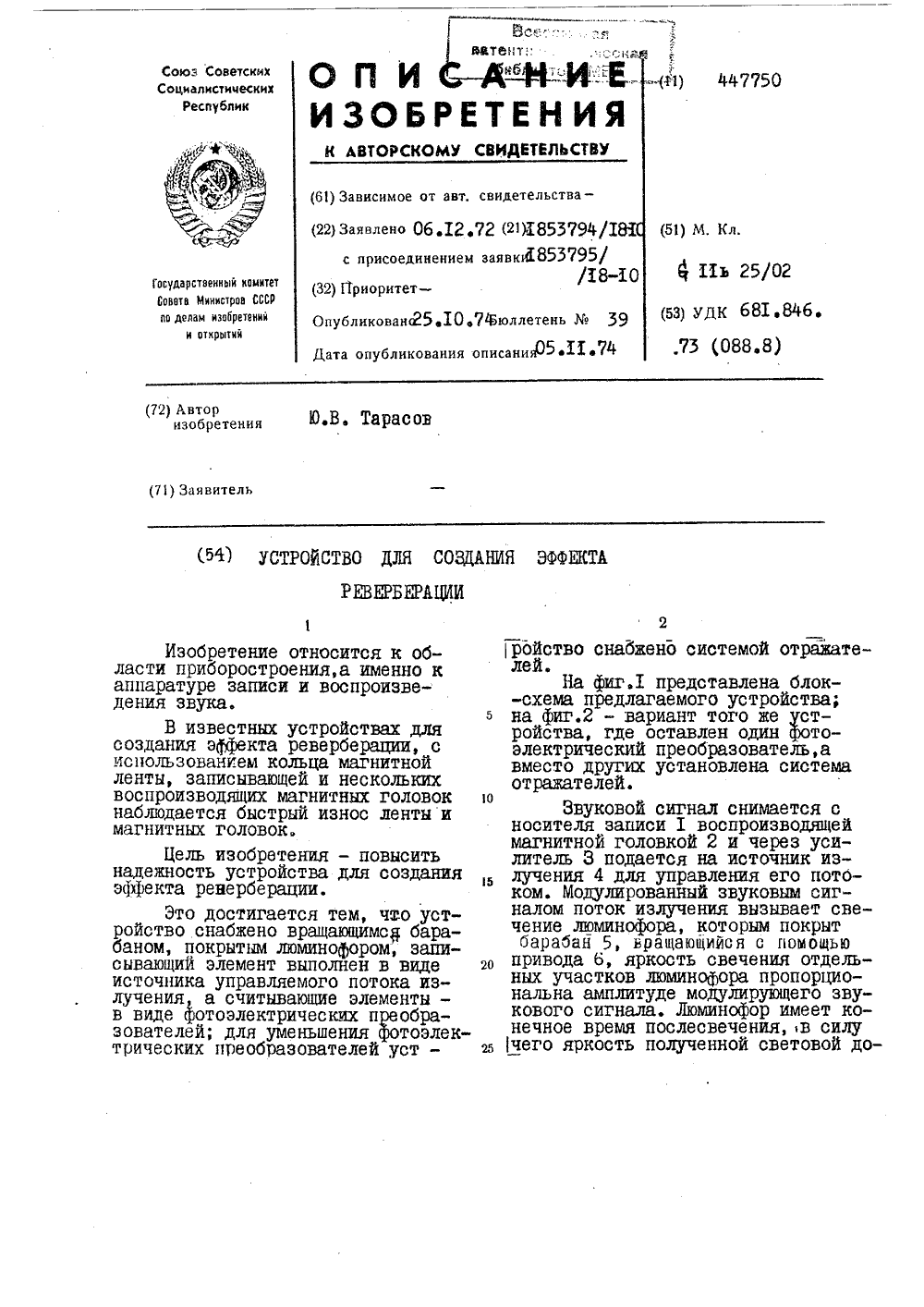

...модулирующего звукового сигнала. Люминофор имеет конечное время послесвечения, 1 в силу ,5 чего яркость полученной световой до447750 ПРЕДМЕТ ИЗОБРЕТЕНИЯ 3ожки постепенно уменьшается.помощью многощелевой диафрагмы 7 на световой дорожке выделяются элементарные участки, и световой поток от них попадает на фотоэлектрические преобразователи 8, в которых возникает фототок, пропорциональный управляющему звуковому сигналупричем в более отдаленном от источника излучения фотоэлектричес-,: ком преобразователе возбуждается меньший по амплитуде сигнал. Этим автоматически поддерживается эффект ослабления отраженного звука от более отдаленных предметов.Сиг нал с фотоэлектрических преобзователей через усилители 9 снова подается на запись.В варианте с...

Номер патента: 447731

Опубликовано: 25.10.1974

Авторы: Айламазян, Ананьевский, Боева, Горенштейн, Кмита, Макаревич, Маланьин, Тарасов

МПК: G09F 9/33

Метки: индикации

...включенные участки индикатора от невключенных,Для повышения контраста изображенияв некоторых устройствах используют круговые поляризаторы, Однако эффект установ 10 ки круговых поляризаторов при значительной разности в коэффициентах отраженияфоновых и информационных участков Нндиатора и высоком коэффициенте отраженияоследних оказывается незначительным,Цель изоУретения - повышение надежности индикации. Для ее осуществления наповерхность кругового поляризатора, обращенную к светодиодам, нанесено металлическое покрытие, оУразуюшее полупрозрач 20 ное зеркало.На чертеже представлен индикатор, оУший вид и разрез по А-А.Устройство содержит информационннеучастки 1 индикатора, фоновое доле 2 пя 25 дикатора, еУщий токоподвод 3, токопопвоИдд....

Номер патента: 447343

Опубликовано: 25.10.1974

Авторы: Бабенко, Колбасюк, Тарасов

МПК: B65G 65/30

Метки: бункера, выгрузки, сыпучих

...в виде решетки.На чертеже схематически показано описываемое устройство. 15Устройство содержит смонтированный под разгрузочным проемом бункера 1 горизонтальный "кребковый питатель 2 с бесконечным скребковым тяговым органом 3, огибающим концевые звездочки 4 и 5. Верхняя и 20 нижняя ветвь тягового органа 3 перемещается соответственно по верхнему и нижнему лоткам 6 и 7. При этом верхний лоток 6 выполнен в виде решетки, а нижний лоток 7 выполнен сплошным и заканчивается разгру зочной течкой 8. При работе устройства верхняя скребкового тягового органа 3 рави захватывает материал из бункера 1 и ре продвижения продавливает материал щели решетчатого лотка 6, одновр разрушая комья слипшегося материалМатериал просыпается на нижний лоток 7,...

Номер патента: 446730

Опубликовано: 15.10.1974

Авторы: Воронин, Кузнецов, Тарасов

МПК: F28D 17/02

Метки: насадка, регенератора

...большие основания пирамид выполнены с сечениями, в два раза превышающими сечения меньших оснований.На фиг. 1 схематически показана пластина с каналами в виде усеченных пирамид, в основании,которых лежит квадрат; на фиг. 2 - пластина с каналами в виде усеченных пирамид, основанием которых является ромб; на фиг. 3 - поперечное сечение пластин с каналами в виде одной усеченной пирамиды; на фиг. 4 - поперечное сечение пластины с сужающе-расширяющимися каналами в виде двух усеченных пирамид; на фиг, 5 - насадка регенератора, состоящая из пластин с каналами в виде одной усеченной пирамиды; на фиг.6 - насадка из пластин с сужающе-расширяющимися каналами. Насадка регенератора состоит из пластин 1с равномерно расположенными каналами.каждый из...

Номер патента: 446343

Опубликовано: 15.10.1974

Авторы: Грановский, Колтунов, Крылов, Майзелис, Саускан, Тарасов, Яковлев

МПК: B21H 1/06

Метки: валок, заготовок, кольцевых, поперечной, прокатки, штучных

...при разделении заготовок и увеличения стойкости реборд на участке разделения заготовок в средней части цилиндрической поверхности каждой реборды предусмотрена винтовая канавка, при этом общая ширина реборды увеличивается.На чертеже представлены валки 1 с винтовыми калибрами 2, образованные ребордами.Прокатка валка осуществляется следующим образом.Трубная заготовка задается на оправке между непрерывно вращающимися валками с винтовыми калибрами, Заготовка захватывается валками, развернутыми на угол подачи, начинает вращаться и перемещаться в осевом направлении. В процессе прокатки происходит редуцирование диаметра и толщины 5 стенки заготовки за счет обжатия на оправке,Затем производятся последовательно формовка, калибровка и...

Номер патента: 445917

Опубликовано: 05.10.1974

Авторы: Лазутин, Патрушев, Суслов, Тарасов

МПК: G01R 19/00

Метки: высоких, напряжений

...границе раз 2дела практически невозиожно.Кроае,того четыреххлористый углерод чрезвычайно летуч, что приводит кнеобходимости йредьявления к киловольтиетру дополнительных требований по его герметизации.С целью повышения точностиизмерения инградиентаии жидкостивзяты конденсаторное масло МН 1 С и пе тордиэтилметилаиин,елесообразно в состав рабочей жидкости ввести следующее количество инградиентов (в вес.й:конденсаторного масла МН20-30;перфтордиэтилиетилаиина 70-80.Использование этого составаобеспечивает полную несиешиваеиость компонентов и четкую границу раздела при подаче на вход прибора напряжения. Кроме того,памещаемое поверх перфтордиатилметиламина:конденсаторное масло практическинелетуче. Же это увеличивает3445917 жений и упрощает...

Номер патента: 445683

Опубликовано: 05.10.1974

Авторы: Андрусенко, Карасев, Колодин, Кравцов, Кравченко, Курохтин, Рабинов, Тарасов, Тузовский, Чагай

МПК: C10L 9/08

Метки: кокса, прокаливания, электродного

...электрическое сопротивление, что ведет к перерасходу электрической энергии прц получении аломцния.Целью изобретения является оптимизация л условий прокалпванця разнокрупных фракций.Поставленная цель достигается тем, чтофракцию мельче 25 мм вводят в зону нагреваемого потока фракции крупнее 25 мм с 10 температурой 1100 - 1300 С.По предлагаемому способу после предварительного дробления производят классификацию кокса путем грохоченця, разделяя кокс на две фракции; больше 25 мм и меньше 15 25 мм. После этого крупную фракцию направляют во вращающуюся обжиговую печь с холодпого обреза, а мелкую -- в зону печи с температурой 1100 - 1300 С, т. е. в 3- - 15 м от форсункп обжиговой печи. Причем мелкую 20 фракцию подают под слой крупной,...

Номер патента: 445009

Опубликовано: 30.09.1974

Авторы: Блейз, Орлов, Паршева, Тарасов, Шавыкин

МПК: G03B 1/18

Метки: аэрофотоаппарата, пленки, транспортирующее

...катушку 6, привод 7 автоматической компенсации сдвига изображения, ведущий валик 8 и сматывающую катушку 9.Устройство работает следующим образом.Сигнал датчика 1 сравнивается с напряжением датчика 2, пропорциональным заданному моменту. Разность этих сигналов управляет работой усилителя, поддерживая в цеди якоря исполнительного двигателя требуемую величину тока, Вращение от вала электродвнга 1 еля через редуктор передается наматываю.щей катушке. Привод автоматической компенсации сдвига изображения через ведущий валик обеспечивает перемещение пленки с 5 требуемой скоростью со сматывающей катушки.Наличие на входе усилителя сигнала, пропорционального току якоря, и сравнивание его с сигналом, пропорциональным требуемому 10 моменту,...

Номер патента: 444930

Опубликовано: 30.09.1974

Авторы: Ананьевский, Красовицкий, Мокрушин, Сазонов, Тарасов, Трубецков, Угаров

МПК: F27D 1/16

Метки: печи, ремонта, свода, сталеплавильной

...толщины,5 цель изобретения - пвреповышение срака службы свода,упрощение ремонта, снижение удельногорасхода сводавого кирпича и уменьшение простоев печи на горячих ремонтах.Это достигается тем,что огнеупорную массу в виде армйрованного слоя наносят на внешнюю поверхность участков свода имеющих оста.точную толщину 100-250 мм.Слойогнеупорной массы, наносимый наВНВШНЮЮ ПОВВРХНОСТЪ СводаедаЛЖВНсоставлять 1,0-2,5 от остаточнойтолщины свода,Прй зтом армированный слой огнеупорной массы выполняют в два-три приема с просушкой каждого слоя в одной-двухплавках.На внешнюю поверхностьучастка свода с максимальным износом хромамагнезитового кирпичаукладывают металлические пруткитолщиной 10-15 мм Затем аротучасток свода затеют Огнеупорной...

Номер патента: 444859

Опубликовано: 30.09.1974

Авторы: Артемьев, Белокрылов, Борисовский, Демиденко, Кориков, Косарев, Тарасов, Тарханов

МПК: E02F 3/64

Метки: ковш, скрепера

...аксонометрии.Заслонка ковша выполнена составной в вертикальной плоскостии состоит из нижней 1 и верхней 2секций. Верхняя секция 2. идеет ступенчатую Форму с выступающей средней частью в соответствии с выступающим средним ножом ковша.Нижняя секция 1 шарнирно рикреплена к тягам верхнеи секции исвязана с ней посредствам штокасилового цилиндра 3 который жесткозакреплен на верхней секции заслонкиНижней секцией заслонки управляют силовым цилиндром 4, а верхнейсекцией - силовыми цилиндрами 5;Рабочий процесс скрепера спредлагаемой конструкцией заслонкипроисходит следующим образом,На первой этапе происходит заглубление всего ножа, срезается стружка, равная ширине ковша, Заслон ка открйта полностью, образуя цель над средним и боковыгли...

Номер патента: 444810

Опубликовано: 30.09.1974

Авторы: Архиреева, Дубов, Кудрявая, Мокрушин, Тарасов

МПК: C21C 5/48

Метки: металла, продувки, фурма

...продувки жидкого металла в конверторе, 5Известна фурма для продувки металлической ванны, состоящая из головки с цилиндрйческим соплом и кожуха, внутри которого выполнены вспомогательный тракт подачи 1 о дутья и основной, расположенный вдоль оси фурмы й соединенный с упомянутым соплом.Однако продувка металлаизвестной фурмой обусловливает 15 большие выбросы из металлической ванны и низкую стойкость огнеупорной теровки.елью изобретения является создание фурмы, производящей при 20 продувке тороидальную раскрывающуюся струю с винтообразным движением газа, что позволяет устранить выбросй и увеличить стойкость огнеупорной футеровки. пролувке металлическойосновной тракт 3 и вспом3гательный тракт 4 фуроры подают поддавлением...

Номер патента: 444209

Опубликовано: 25.09.1974

Авторы: Горячев, Тарасов

МПК: G06G 7/26

Метки: пассивный, функциональный

...а свободные зажимы потенциометров подключены к шине нулевого потенциала; общие точ ки соединения резистора и потенциометра всех предыдущих цепочек через ограничивающие диоды соединены с аналогичными общими точками последующих цепочек, а общая точка последней Я -ой входной цепочки через ограничивающий диод подключена к шине нулевого потенциала.Известный ФП обеспечивает кусочно- ,линейную аппроксимацию функций путем суммирования элементарных нелинейных 1 функций, причем при моделировании любого Однако в известном ФП параметры5 моделируемого участка аппроксимации зависят от параметров остальных участков.Бель изобретения - повысить точностьи раси,ирить класс воспроизводимых функ-ции,10 Предлагаемый преобразователь отличается от...

Номер патента: 444208

Опубликовано: 25.09.1974

Авторы: Горячев, Тарасов

МПК: G06G 7/26

Метки: пассивный, функциональный

...1 происходит отпирание диода 4 и запирание1 диода 4 . После чего моделируется следующий первьй) участок аппроксимации с крутизной К1-йД 1-й,йФ(1- ) й 8,сопротивление потенциометра 11 У где11Далее сопротивление потенциометра 31работа ФП происходит аналогично. Таким образом, предлагаемый ФП осуществляет моделирование функции методом кусочно-линейной аппроксимации, причем в воспроизведении каждого-того участка аппроксимации участвует только одна диодно-резистивная ячейка.Следовательно, при моделировании какого-либо участка изменение параметров элементов, воспроизводящих остальные участки, не влияет на работу данной ячейки. Это позволяет существенно повысить надежность ФП и значительно упростить его настройку. С другой стороны, если...

Номер патента: 444150

Опубликовано: 25.09.1974

Авторы: Вечкутов, Осипов, Плюхин, Пряхин, Серов, Смирнов, Тарасов, Трощенко, Федосеев

МПК: G02B 7/00

Метки: выбора, требуемого, фильтра

...элементы уложе ны в пазах 3 корпуса 1 в параллельныхплоскостях. Фильтруюций элемент состоитиз двух частей, находящихся в одной плоскости, параллельно установленных и соединенных между собой с зазором, Форма и 25, площаль зазора между соединенными чяс-тямн элемента 6, равна форме и плошадичетвертой доли плоскости окна при продольном разрезе его на равные части. Г 1 о-добным образом устроен фильтруюший элемент 7, только форма и плошадь каждойего части равна форме и плошади четвертой доли плоскости окна корпуса.Фильтруюпие секции 4-7 снабжены выступами 9, которые выведены на внешнююповерхность корпуса 1 через шелп-прорези1 О. выступы 9 входят в зацепление с приводами 1.1, жпример, электромат нитным,обеспечиваонил перемещение...

Номер патента: 443751

Опубликовано: 25.09.1974

Авторы: Куцевский, Пергат, Тарасов, Шакович

МПК: B24D 5/00

Метки: абразивного, гальваническим, инструмента, способом

...1 О и нижней 11 крышек с дроссельными шайбами 12 и напорными трубками 13, анода 14 и катода 15. Для предотвращения попадания элек тролита в шн узел предусмотреныгайка 16 с прокладкой 17 и армированные кольца 18. Шпиндель 19 состоит из двух токо- проводящих трубок 20 и 21, разделенных диэлектриком 22. По трубке 20 напряжение по- О дается на анод 14, по трубке 21 - на катод 15.При включении привода 6 начинают вращаться шпиндель 19 с матрицсй 7, Трубки 13 благодаря скоростному напору подают электролит 23 в межэлектродное пространство 24.5 Под действие центрооежноплит, захватывая абразивные зерна 25, устремляется к периферии межэлектродного пространства, где создается область повышенного давления, и выбрасывается в ванну через О...

Номер патента: 443734

Опубликовано: 25.09.1974

Автор: Тарасов

МПК: B23G 1/16

Метки: метчиком, нарезания, резьбы, станок

...4. Балансирующая масса 3 совместно с противовесом 2, преодолевая вес шпинделя и силу трения, возвращают шпиндель в исходное положение, где он нлп останавливается (при ручном управлении), илн при автоматическом управлении переключатель 9 (верхний) вновь реверсирует шпиндель, включает электромагнит 4 и подает команду на подающее детали устройство или поворотный стол (на чертеже не указаны).Регулировка величины и направления осевого усилия производится посредством наТираж 944 ета Совета Министров ий и открытий ская наб., д, 4/5аказ 1041/10 Изд. Мо 471 ЦНИИПИ Государственного коми по делам изобрете Москва, Ж, Раушное по графи ь р. С ап у нов а, 2 стройки демпфера 6 и изменения масс противовесов.При выключенном демпфере (каналы его...

Номер патента: 443473

Опубликовано: 15.09.1974

Авторы: Епифанцев, Тарасов

МПК: H03K 5/18

Метки: импульсов, квазипериодической, обнаружения, последовательности, шумах

...с выходом основного селектора.На фиг. 1 представлена блоксхема предлагаемого устройства обнаружения квазипериодической последовательности импульсов в шумах; на фиг.2-времзнныз диаграммы поясняющиз работу устройства на примере одной квазипзриодической последовательности импульсов.11 редЛаГазмОЗ уотрайетВО СОдзр жит основной сзлзктор 1, дополнительный селектор 2 и логические схемы.На вход а поступает квазипериодическая послздоватзльность ИМПУЛЬСОВе В КотоРой ОДИН ИМПУЛЬС отсутсвузт/фиг.2,а/.Отсутствие импульса м асматривать как разрыв св что.3приводит к срыву раооты основногоную и выходную схемы "ИЛИ", основ- селектора а. также к разрыву свя- ной селектор периодическоИ послези в/фиг.1,в/, что приводит к сры- довательности импульсов,...

Номер патента: 442213

Опубликовано: 05.09.1974

Авторы: Дышлевич, Желтый, Котов, Мазов, Пухальский, Русских, Салий, Тарасов, Шостак

МПК: C21B 7/20

Метки: воронка, доменной, загрузочного, печи, приемная, устройства

...правого скипа). Иихтовые материалы делятся на два потока и через вегрузочные окна 7 попадают на лопасти быстровращающейся воронки 9. Задерживаясь на лопастях и прижвюаясь центробежной силой к стенкам воронки, шихта при замедлении скорости вращения четырьмя струями осыпается на верхний конус 10, равномерно распределяясь при этом па его окружности. При подходе левого скипа приемы воронка поворачивается на 90 против часовой стрелки относительно положения, показанного на фиг,1 и процесс загрузки повторяется . Такой режим приемной воронки предусмотрен для равномерного распределения материалов по окружности коло.ника печи.В режиме работы по станциям приемная воронка устанавливается в исходное положение (поворачивается на 45 против...

Номер патента: 442129

Опубликовано: 05.09.1974

Авторы: Бабенко, Тарасов, Шлямович

МПК: B65G 65/48

Метки: питатель

...питатели для подачи комкующихся материалов в сушильную камеру, содержащие корпус и размещенный в нем ротор с лопатками, имеющиьи по периферии зубья.,елью изобретения является интенсификация дробления высушиваемого материала.Это достигается тем, что зубья расположены параллельными рядами, а на корпусе закреплены ребра, размещенные в пространстве между смежными зубьями.На юг.1 схематически из жен описываемый питатель на - разрез по А-А на фиг. 1.11 итатель имеет корпус 1 и раз мещенный в нем ротор 2 с лопатками 3, имеющими по периферии зубья 4, расположенные параллельными рядами. На корпусе закреплены ребра 5, размещенные в пространстве между смежными зубьями.ПРЕДМЕТ ИЗОБРЕТЕНИЯПитатель для подачи комкующихся материалов в...

Номер патента: 441543

Опубликовано: 30.08.1974

Авторы: Глобус, Зефиров, Каргова, Тарасов, Чукин, Шарыгин

МПК: G01V 3/18

Метки: микрокаротажа, скважин

...и большую чувствительностьк глинистой корке, чем микроустановка каротажа блйжней зоны.По результатам измеренйя обеими микроустановками обеспечивается выделение проницаемых пород вразрезе скважины (по различию показаний первой и второй микроустановок) и определение дельногосопротивления промыто . зоны породс более высокой точностью,Комплексная аппаратура дляпроведения измерений рассмотренным выше микрозондом (совместно смикрокаверномером) может быть по -строена на основе применяемых вкаротажной аппаратуре телеизмерительных систем для одножильногоили многожильного кабеля, имеющихчетыре измерительных канала и содержащих блоки для деления одногосигнала на цругой. В частности,для этой цели может быть использована частотно -...

Номер патента: 441244

Опубликовано: 30.08.1974

Авторы: Зайонц, Рогожин, Тарасов

МПК: C03C 3/04

Метки: стекло

...повышение коэффициента термического расширения стекла до (120 в 1) 10 в1/град. Это позволяет успешно сваривать предлагаемое стекло с такими металлами, как никель и с такими сплавами, как легированные стали. Кроме того, склонность к кристаллизации такого стекла в процессе спекания и инертной среде значительно ниже по сравненгпо с известным составом. При этом высокая химическая устойчивость предлагаемого стекла сохраняется па уровне состава стекла, взятого в качестве прототипа. Объясняется это тем, что при разработке нового оптимального состава стекла была использована закономерность, установленная ранее. Она заключается в том, что в стеклах, содержащих ЬпОг и ХгОг до 18%, химическая устойчивость в щелочных растворах не зависит от...

Номер патента: 440268

Опубликовано: 25.08.1974

Авторы: Баденков, Ионов, Ифанов, Мещеряков, Тарасов, Федоров

МПК: B29H 5/02

Метки: перезарядки, подвижных, пресс-форм

...с сердечником 1024, разжимающим цанговый зажим 22.При отсутствии давления пружина 25 удерживает поршень 23 в нижнем положении,Работа устройства описывается при использовании его в автоматическои линии с перезан15рядчиком 26 и с подвижными пресс-формами,состоящими из полуформ 27 и 28, запираемыхбайонетным замком 29, диафрагмы 30, нижнего зажимного диска 31 диафрагмы 30 иверхнего зажимного диска 32, на централь- гоном штоке 33 которого закреплена тарелка 34запорного клапана, герметизирующего полость диафрагмы 30, седло 35 клапана закреплено на нижнем зажимном диске 31,Устройство работает следующим образом. г 5Пресс-форма устанавливаечся над устройством. При выдвижении штока 8 через вилку 7и систему ломающихся рычагов 6 гидроцилиндром 9...

Номер патента: 439341

Опубликовано: 15.08.1974

Авторы: Гетман, Крючатов, Тарасов, Янченко

МПК: B22D 15/00

Метки: выталкивания, механизм, отливки

...пазов,С целью фиксации толкателей от самопроизвольного проворота на толкателе выполнены грани, а плита толкателей снабжена фиксирующими элементами, например пластинчатыми пружинами. толкателя выполнен че ластинчатая пружина 12 тавке 13, препятствует сапровороту толкателя 5 иолу формы производится редмет и етен На фиг, 1 показан предл азрезе, общий вид; на фи - А на фиг. 1; на фиг, 3 -фиг. 1.Механизм выталкивания полуформы 1, закреплен гаемый механизм . 2 - сечение по сечение по Б - Б 1. Механизм выталкивания чающий плиту толкателей и т чающийся тем, что, с целью ул живания полуформы, на не каждого толкателя выполнена ЗО с лысками, а на плите толкаотливки, волкатели,учшения орабочем квыемка ителей клю отли А бслу онце ливки состоит через...

Номер патента: 439340

Опубликовано: 15.08.1974

Авторы: Гетман, Крючатов, Микотин, Савченко, Тарасов, Щиголь-Шенделис, Янченко

МПК: B22D 15/00

Метки: кокиль

...металлического стерж- О ня, вследствие чего он не проседает в гнездеполуформы, и обеспечивают ему направление во время движения.Однако разная величина линейного расширения металлического стержня и полуформы 15 вследствие разности их температур, несовпадение оси направляющих колонок с осью двикения стержня вследствие возможного коробления полуформы, на которой закреплены направляющие колонки, приводят к заклинива 2 п пию стержня на них.Кроме того, такая конструкция сложна визготовлении,С целью создания равномерного зазорамежду знаковой частью стержня и полуформой, в результате чего увеличивается производительность, долговечность и надежность кокиля, одна из полуформ выполнена с приливом, в котором установлена направляющая втулка с...
