Устройство для создания эффекта реверберации

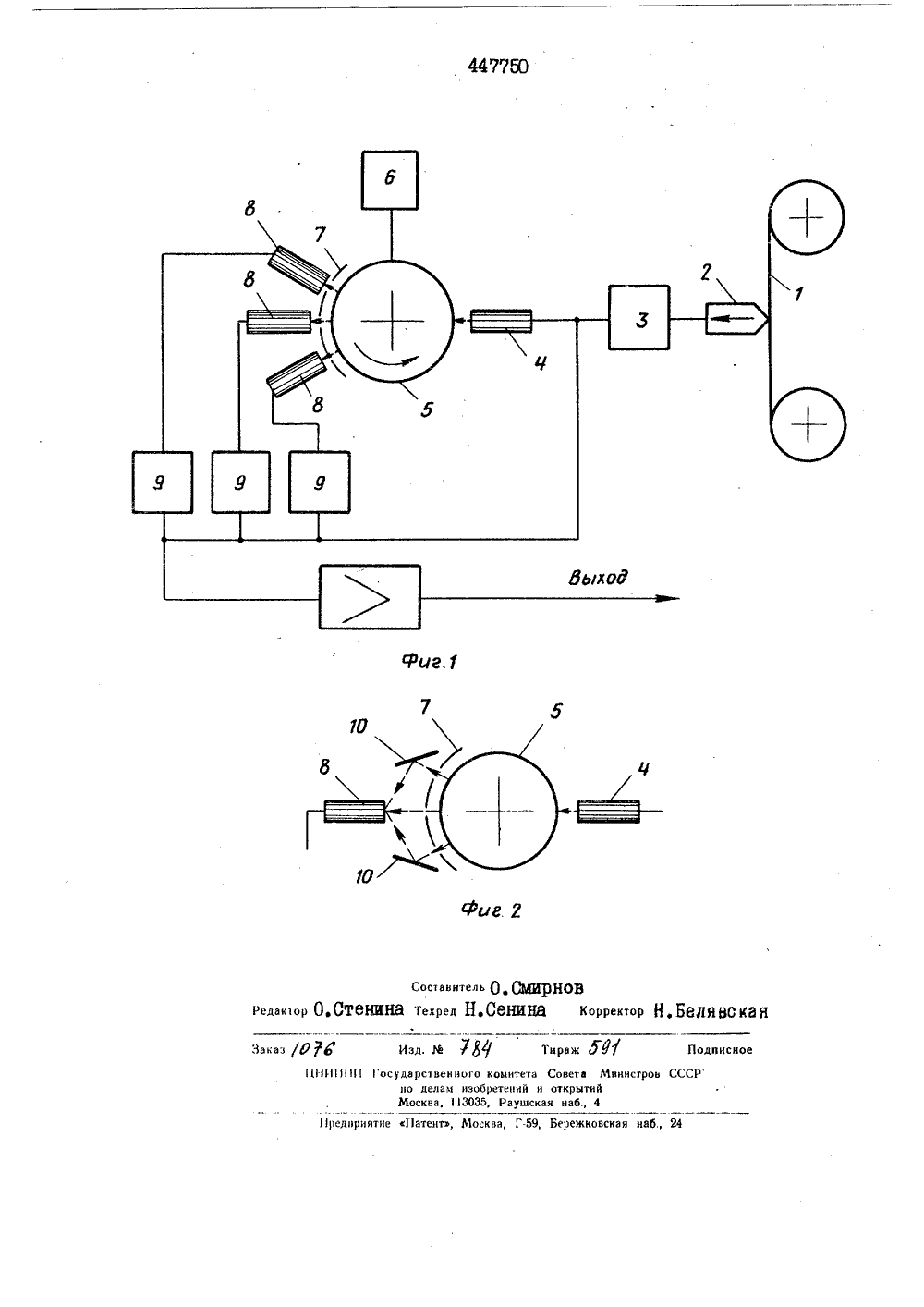

- й) 44775 О Союз Советских Социалистицеских Республик/18-1 32) Приоритет 51) М. Кл 1 ь 25/О Государственный иомитеСовета Министров СССРоо делам изооретенийи открытий 53) удк 681846, .75 (,088.8) публикован 25 а 10 а 7 Фюллетеньата опубликования о писан и яО 5 а Х Х а 7(72) Автор изобретения В. Тарасов 71) Заявитель ВО ДЛЯ СОЗДАНИЯ ЗФФЕКРЕВЕРБЕРАЦИИ М уСТ Изобретение относится к области приборостроения,а именно к аппаратуре записи и воспроизведения звука,В известных устройствах для создания эффекта реверберации, с использованием кольца магнитной ленты, записывающей и нескольких воспроизводящих магнитных головок наблюдается быстрый износ ленты и магнитных головок.Цель изобретения - повысить надежность устройства для создания эффекта реверберации.Это достигается тем, что устройство снабжено вращающймся барабаном, покрытым люминофором, записывающий элемент выполнен в виде источника управляемого потока излучения а считывающие элементы - э ниде отоэлектрических преобраэователев; для уменьшения фотоэлектрических преобразователей уст -1 ройство снабжено системой отражателей.На фиг.1 представлена блок-схема предлагаемого устройства;на фиг.2 - вариант того же устройства, где оставлен один фотоэлектрический преобразователь,авместо других установлена системаотражателей.1 ОЗвуковой сигнал снимается сносителя записи 1 воспроизводящеймагнитной головкой 2 и через усилитель 3 подается на источник излучения 4 для управления его потбком. Модулированный звуковым сигналом поток излучения вызывает свечение люминофора, которым покрытбарабай 5, вращающийся с поййощью , привода 6, яркость свечения отдельных участков люминофора пропорциональна амплитуде модулирующего звукового сигнала. Люминофор имеет конечное время послесвечения, 1 в силу ,5 чего яркость полученной световой до447750 ПРЕДМЕТ ИЗОБРЕТЕНИЯ 3ожки постепенно уменьшается.помощью многощелевой диафрагмы 7 на световой дорожке выделяются элементарные участки, и световой поток от них попадает на фотоэлектрические преобразователи 8, в которых возникает фототок, пропорциональный управляющему звуковому сигналупричем в более отдаленном от источника излучения фотоэлектричес-,: ком преобразователе возбуждается меньший по амплитуде сигнал. Этим автоматически поддерживается эффект ослабления отраженного звука от более отдаленных предметов.Сиг нал с фотоэлектрических преобзователей через усилители 9 снова подается на запись.В варианте с одним фотоэлект рическим преобразователем, где вместо других установлена система отражателей 10, световой поток, выделенный диафрагмой, попадает на отражатель, а от йего - на фотоэлектрический преобразователь. Время реверберации определяется скоростью вращения барабана и расстоянием между фотоэлектрическими преобразователями и источниками излучения. К концу каждого оборота остаточное послесвечение должно быть весьма малой величиной,которой можно пренебречь. 4Источниками излучений могут быть различные устройства, например безынерционный осветйтель или электронная пушка создающая направленнйй поток электронов. В качестве фотоэлектрических преобразователей могут быть использованы различного рода фотоумножители и фотоэлементы, обладакщие высокой чувствительйостью и линей - ной световой характеристикой. 1. Устройство для создания эффекта реверберации, содержащее вращающийся барабан, привод, записывающий и считывающий элементы многощелевую диаФрагму и усилители, о т л и ч а ю щ е й с я тем, что, с целью повышения надежности конструкции, барабан покрыт люмино.1,орои записывающий элемент выполнен в виде источника управляемого потока излучения, а считывающие элементы - в виде фотоэлектрических преобразователей.2, Устройство по п.1 о т л и ч а ю щ е е с я тем,что, с целью уменьшения количества фотоэлектрических преобразователей оно снабжено системой отражателей;4477% Фиг,5 2 Составитель О(ИПЩНОВедакор О СТВНИНИ Техред НСОНИНа КорректоР Н,БВЛЯ краж ХИ аказ /Р у Изд. М 7 Я исно 11 И 1111 осударствеиного комитета Совета Министров ССС но делам изобретений и открытий Москва, 113035, Раушская наб., 4 еднриятне Патент, Москва, Г, Бережковская
