Суров

Номер патента: 1565987

Опубликовано: 23.05.1990

Авторы: Козлов, Суров, Черемисов

МПК: E04C 2/06, E04D 13/04

Метки: карнизная, плита

...плита 1 имеет на продольных гранях четыре полуцилиндрические вертикальные полости 2, соединенные капельниками 3, При установке плит в рабочее положение полу- цилиндрические полости 2 совмещаются, образуя цилиндрические отверстия 4 в швах плит, На нижней плоскости карниза образуются две непрерывные по всей длине здания канавки (капельники) 3.Карниэные плиты такой конструкцииустраняют. намокание подкарниэной части стен атмосферной влагой, которая попадает на нижнюю поверхность плит с восходящими потоками воздуха с наветреной стороны здания, попадание влаги на нижнюю поверхность карнизных плит при стекании воды с крьппи возможно при малом выносе свеса кровли, неправильном отгибе его кромки и при обратном уклоне карнизных плит...

Номер патента: 1558941

Опубликовано: 23.04.1990

Авторы: Аскадский, Васильев, Жданов, Маршалкович, Никольский, Панкратов, Роговина, Слонимский, Суров, Френкель, Шакарова

МПК: C08G 18/02, C08L 1/24, C08L 75/04 ...

Метки: композиция, полиизоциануратов

...с диапазоном модуля упругости 75-1700 ИПа при сохранении линейной зависимости деформации от напряжения.В соответствии с изобретением .используют в качестве третичного амина триэтиламин (ТЗА), диметилбензиламин (ЯМБА), Я-метилморфолин (Н-ИФ), триэтилендиамин (ТЗДА), Сокатализатором реакции циклотримери О зации является о(-окись, в качестве которой используют фенилглицидиловый эфир (ФГЭ) или эпоксидную смолу.Кремнийорганический макродиизоцианат получают реакцией уретанообразования, протекающей между гидроксильными группами олигокремнийорганического диола с 2,4-толуилендиизоцианатом.П р и м е р 1. Реакционную смесь получают последовательным растворением в 100 г кремнийорганического макродиизоцианата, 0,13 г ДИБА и 1,0 г ФГЭ. Проводят...

Номер патента: 1537202

Опубликовано: 23.01.1990

Автор: Суров

МПК: A01G 7/00

Метки: выращивания, злаков, озимых

...до 16-18 ч, а освещеность до 15-30 тыс.лк и поддерживают1537202 Высота Кустистость. Сорт растений, см Число колосков шт Число зерен,Массазерен, г общая продук- Длина шт. тивная, колоса,шт, см",.акой режим освещения до сбора урожая.Одновременно с началом повышенияосвещенности начинают плавно повышать температуру, которая колеблетсяднем в пределах 12-16 С, а ночью -ов пределах 10-14 С, поддерживая такой температурный режим до Фазы цветения. В период от Фазы цветения доналива зерна температура днем колеблется в пределах 16-20 С, а ночью -в пределах 14-18 С, В Фазу созреваниязерна температура днем и ночью колеблется в пределах 20-24 и 18-22 С соо15ответственно.Уборку колосьев проводят при влажности зерна 25-30%. Затем...

Номер патента: 1532594

Опубликовано: 30.12.1989

Авторы: Виноградов, Глазкова, Кудрин, Мазаев, Суров

МПК: C21D 1/42

Метки: заготовок, методического, нагрева

...800-1000 С происходитпрогрев заготовок по сечению до конечного градиента температур междуцентром и поверхностью заготовки,равным 50-100 С,Механизм 5 перемещения перемещаетзаготовки сшагом, кратным межцентровому расстоянию индукторов высокотемпературного нагрева блока 7 индукторов.Когда прогретая по сечению заготовка оказывается против входногоотверстия соответствующего индукторавысокотемпературного нагрева блока7, она проталкивается в индукторсоответствующим толкателем блока 8толкателей разгрузки. По мере прохож"дения заготовок через индуктор блока7 они нагреваются до ковочной темпе"ратуры, поступают на разгрузочно-ориентирующее устройство 9, с помощьюкоторого осуществляется передача заготовок посредством транспортера...

Номер патента: 1524879

Опубликовано: 30.11.1989

Автор: Суров

МПК: A61C 13/38

Метки: зубной, имплантат

...эндосальной части,На фиг. 1 и 2 изображен зубной имплантат в двух проекциях; на Фиг. 3 - схема установки имплантата в челюсть.Зубной имплантат содержит по крайней мере одну головку 1 с шейкой 2, а также опорную и эндосальную части, Эндосальная часть выполнена в виде ряда стержней 3 переменного поперечного сечения, а опорная часть выполнена в виде субпериостальной пластинки 4, ширина которой превышает наибольший диаметр стержня 3. При этом стержни 3 прикреплены к пластинке 4 произвольно. ной анестезией отслаивают слиэистонадкостный лоскут и фиесурным боромснимают вершину альвеолярного отростка на глубину 1,5 мм с образованиемплощадки шириной 2,5"3,0 мм, Специальным инструментом имплантат всаживают на место, При этом стержни...

Номер патента: 1356352

Опубликовано: 23.11.1989

Авторы: Суров, Юдкин

МПК: B23C 3/30, B23F 5/00

Метки: шлицев

...3-7 предназначены для фрезерования канавок между шлицами, зубья 8-13 - для фрезерования наружной поверхности трубы, В процессе обката,угол поворота зубьев 8, 9 12, от начала резания до вертикальной диаметральной плоскости должен быть больше угла поворота зубьев 37 при их движении от диаметральной плоскости до конца резания. 1 ил. бья 3-7 для фрезерования канавок между шлицами, чередующимися с дополнительными зубьями 8-13, снимающимиприпуск над торцом шлица. При движении дополнительных зубьев фрезы "утяжка" металла не образуется, так как под ними достаточно толстый слой металла. При вращении основных зубьев на участке от поверхности металла до вертикальной диаметральной плоскости "утяжки" металла не происходит, так как при своем движении...

Номер патента: 1518466

Опубликовано: 30.10.1989

Авторы: Голубкова, Козлов, Панютин, Суров, Хомутов, Черемисов

МПК: E04B 1/70, E04B 2/42

Метки: зданий, мокрым, осушения, режимом, реконструируемых, стен, эксплуатации

...для сушки стен ивентиляции помещения, при использовании воздушной прослойки для сушкистен и воздушного отопления помеще- .,ния.ВВ- сопротивление теплопередаче соответственно, экрана инаружной стенки, м С/Вт,Ь - высота стены, м,е - основание натурального логарифма,Воб+ ." онА -ас 3В,ькоиЖа - переводной коэффициент,с - удельная теплоемкость воздуха,кДж/кг С,удельный расход воздуха в прослойке;ц - удельные теплопотери через1 пй,наружную стену, Вт/мо, - дополнительные теплопоступления в помещение через экран, компенсирующие теплопотери помещения Вт/мПрименение предлагаемого способапозволяет исключить конденсатообраэование на внутренней поверхностистены. с. внутренней вентилируемойпрослойкой, а также создать непреодолимый барьер на...

Номер патента: 1511652

Опубликовано: 30.09.1989

Авторы: Райгородский, Суров

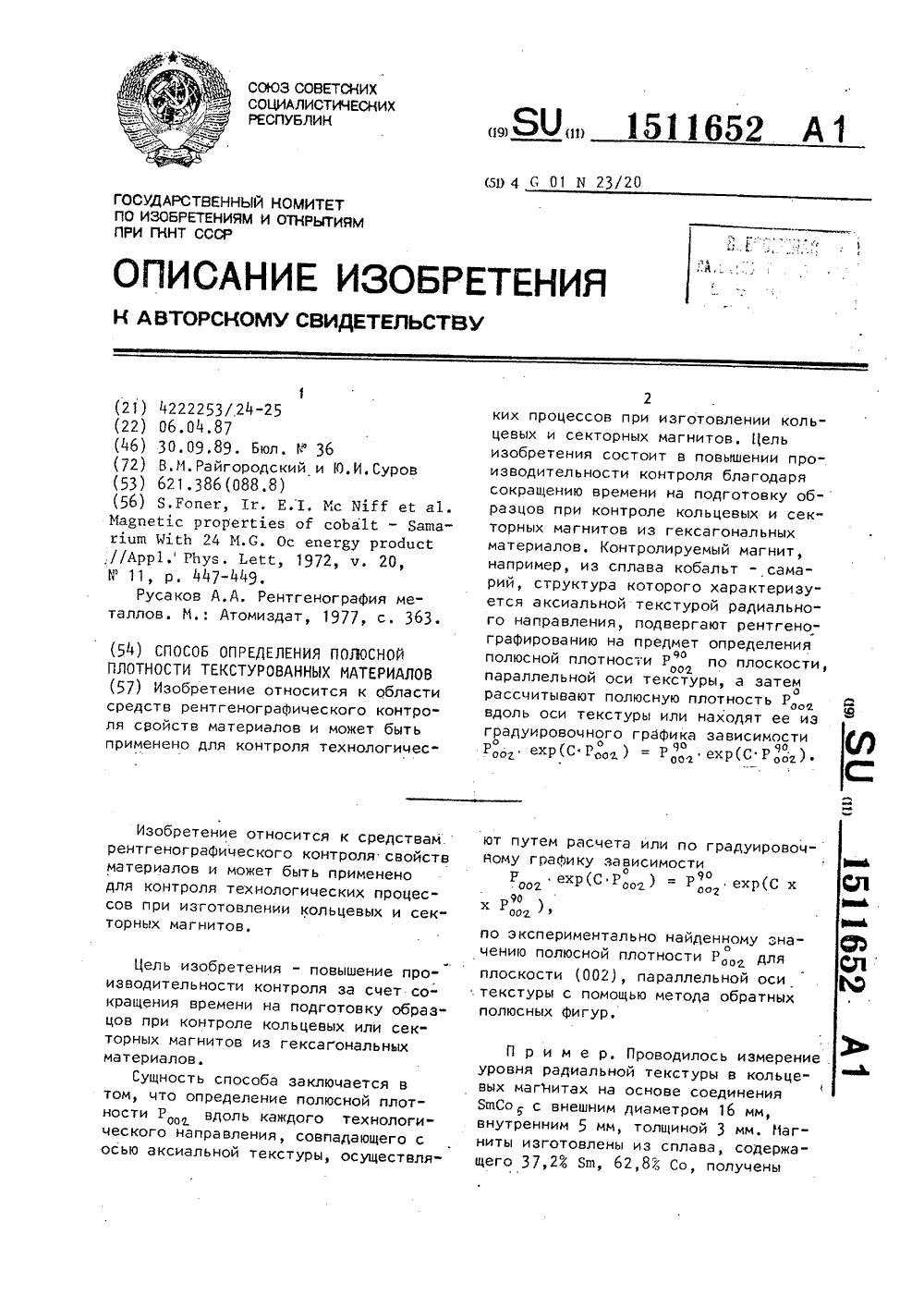

МПК: G01N 23/20

Метки: плотности, полюсной, текстурованных

...на предмет определения полюсной плотности Р по плоскости,оо 2параллельной оси текстуры, а затемо рассчитывают полюсную плотность Р с вдоль оси текстуры или находят ее из Е градуировочного графика зависимости о о 9 о 9 о Роо ехр(С Роо) = Роо ехр(С Роог)Составитель Е.СидохинТехред И.Верес Корректор Т,Малец Редактор М.Келемешч чччЗаказ 5896/47 Тираж 789 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 5 11 линейным прессованием с удельным давлением Р = 10 т/см.Использовался рентгеновский дифра ктометр ДРОН-ЗМ, СоК -излучение. Электрические режимы на рентгеновской трубке: Б...

Номер патента: 1508319

Опубликовано: 15.09.1989

Авторы: Иванцов, Семенов, Суров

МПК: H02M 1/08

Метки: тиристором

...устройство управления работает либо в режиме источника тока, либо источника напрлнения, в зависимости от характеристики управления тиристора.Рассмотрим возможные режимы работы устройства. В зависимости от величи- ны напряжения управления тиристора возможны три случая.Характеристика управления проходит через точку Х (Фиг.3 а). При этом параметры устройства выбирают следующим образом, Для надежного включения тиристора на его управляющий электрод нунно подать сигнал, характеризуемый значениями напряжения и тока управления, превышающими значения 0 уг и Х , соответствующие нижней границе зоны гарантированного включенил, при этом для снижения установленной мощности и массы устройства управления необходимо и достаточно обеспечить...

Номер патента: 1506043

Опубликовано: 07.09.1989

Авторы: Голубкова, Козлов, Панютин, Суров, Черемисов

МПК: E04D 13/08

Метки: внутренний, водосток

...т л и ч а ю -щ и й с я тем, что, с целью повышения эксплуатационных качеств за счетустранения обмерзания воронки и конденсационного увлажнения, он снабженвоздухозаборной трубкой для подачинаружного воздуха в водосточный сто"як, причем один конец трубки выполнен в Форме волны и прикреплен к выпуску перед гидравлическим затвором,а другой выведен для забора воздухаэа цоколь здания,Составитель АВоронин Техред М. Моргентал Редактор Н.Яцола Корректор Г 1,Самборская Заказ 5397/30 Тираж 644 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 Изобретение относится к строительству и может быть...

Номер патента: 1500593

Опубликовано: 15.08.1989

Авторы: Варданянц, Платонов, Смирнов, Суров

МПК: B65H 1/08

Метки: перемещения, самонаклада, стапельного, стола

...17, который перемещак ет упор 15, нажимающий на конечный 35 к выключатель 18, управляющий двигате- с лем 1, и перемещает двуплечий рычаг н 16, взаимодействующий с горкой 7 со- с бачки 6, которая, поднимаясь, выво- Р дит из зацепления собачку 6 и храпо р вое колесо 5. мБлагодаря такой конструкции отпа- и дает необходимость в ручном переклю- д 3 15005934конические колеса 9 и 12 жестко связа- чении муфт сцепления и блоки чны с валом червяка 2. Устройство со- ных механизмов храповика. Технико- держит также датчик уровня стапеля, экономическая эффективность изобреуправляющий электромагнитом 14 в про тения состоит в упрощении конструкцессе автоматического подъема (не по- ции устройства перемещения стапелькаэан), и кнопки управления ускорен-...

Номер патента: 1479762

Опубликовано: 15.05.1989

Авторы: Пунанов, Суров, Харитонов

МПК: F16G 11/14

Метки: замок, такелажный

...5 и упорной шайбой 7. Упорная шайба 7 обжата на конце тягового каната 8.Отрезок тягового каната 8, расположенный между поворотным замком иупорной шайбой 7 предварительно натянут. Усилие натяжения регулируется натяжным устройством,Для дистанционного раскрытия замка служит трос 10 управления, который проходит внутри опорного стакана 2, полого цилиндра корпусаштанги 4 и упорной шайбы 7.Устройство работает следующимобразом,При захвате и буксировке пучковбревен в обвязке 11 по воде замок 1удерживают за штангу 4. Надвигаютзамок 1 на обвязку 11 хлыстовогопучка 12, При этом осуществляетсядистанционный захват обвязки пучка12. При приложении к тяговому канату 8 усилия, замок 1 перемещаетсяпо обвязке 11 до выступающего хлыста пучка 12. При...

Номер патента: 1454439

Опубликовано: 30.01.1989

Авторы: Суров, Черникис

МПК: A61C 8/00

Метки: зубной, имплантат

...тверстиями, имеющую полимерное покрытие с выступающим наружу ворсом из того же олимера. Использование имплантата осуществля,ют следующим образом,Введение имплантата в челюсть произво,дят типовым способом для металлических ,эндоосальных имплантатов пластинчатой формы, В течение двух месяцев ворсинки полимерного покрытия 4 прочно закрепляют,ся в окружающих тканях, благодаря силам ,адгезии на большой поверхности контакта ворсинок с живыми тканями.Жевательные усилия, прикладываемые к. имплантату, передаются окружающим тканям, с одной стороны, напряжениями сжатия и, с другой стороны, напряжениями растяжения через ворсинки, закрепленные в окружающих тканях, что соответствует принципам функционирования естественного периодонта путем более...

Номер патента: 1454438

Опубликовано: 30.01.1989

Авторы: Логиновас, Суров, Черникис

МПК: A61C 8/00

Метки: зубной, имплантат

...1,5 мес. происходит зарастание окружающих тканей между ворсинками 5 полимер)1 ого покрытия шейки. Полированная поверхность участка 6 служит для сохранения хоошего гигиенического состояния десны. В езультате тормозится миграция эпителя и роникновение инфекции из полости рта.Проникновение инфекции вдол ь шейки )1 мплантата предотвращается за счет того, что ворсистая структура покрытия образует 1 икросращение повышенной плотности с жи- ЗО )зыми тканями (в течение 11,5 мес. после Введения). Благодаря высоким адгезионным биосовместительским свойствам материала покрытия (искусственное волокно полиэетерного типа), в стыках молекул полимер живые ткани и полимер - металл имплантата существуют значительные силы взаимодействия и зазоры столь малы,...

Номер патента: 1448006

Опубликовано: 30.12.1988

Авторы: Голубкова, Козлов, Лукьянов, Панютин, Суров, Черемисов

МПК: E04B 1/70

Метки: зданий, кирпичных, мелкоблочных, осушения, стен, эксплуатируемых

Номер патента: 1444105

Опубликовано: 15.12.1988

Авторы: Барабашкин, Осипова, Суров, Федоров

МПК: B23K 7/00

Метки: проката, резки

...ц 1:;волоки 20 располагается вне плоско.ц поперечного перемещения резака (,пло кости реза).1 ацоротм эксцентричной оси 40 .суше твляет я поворот установленного ца цей отжимного ролика 37, который при этом отводится от нижних опорных роликов 36 (Фиг.3 и 7). Кулачок 32 разворачивается до момента, когда его выступающая часть начнет взаимодействовать с рычагом 30 и в этом положении стопоритея фиксатором 33. При этом рычаг 30 цод действием кулачка 32, отклоняясь и отжимая подпружиненный упор 31, отводит установленный на нем прижимной ролик 29 от нижнего приводного ролика 28.Затем свободно производится заправка переднего конца проволоки, намотанной на катушку в бунт, .ерез правильные 27, тянущие 26 рогпни ц проводку 25. Затем поворотом...

Номер патента: 1440974

Опубликовано: 30.11.1988

Авторы: Андриянов, Суров, Тихомиров, Шмелев, Яровицын

МПК: D03D 35/00, D03D 47/27

Метки: лентоткацкого, привод, рапиры, станка

...М,ВасильеваЗаказ 6147/31 Тираж 420 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к текстильному машиностроению и может быть использовано на лентоткацком станке,Целью изобретения является повы 5шение надежности работы.На чертеже изображен привод рапиры лентоткацкого станка,Привод рапиры имеет кулачковую пару, включающую пазовый кулачок 1,сое диненный с главным валом станка (непоказан), и ролик 2, установленныйна оси 3, смонтированной на кулисе 4,имеющей ось 5 качания. Кинематическая связь ведомого звена с рапирой 15выполнена в виде углового рычага 6,одно плечо 7...

Номер патента: 1423216

Опубликовано: 15.09.1988

Авторы: Жигулин, Кофман, Лапскер, Недосекин, Суров

МПК: B21D 5/04

Метки: листогибочная

...расстояния между осью шарнира 12 связи с двуплечим рычагом 10 и центром кривизны рабочей поверхности гибочного инструмента17 равны 1:0,61:1:59,Машина работает следуюшим образом.Заготовка 1 устанавливается в заданноеположение и прижимается верхним инстру 5 О 5 20 25 30 35 40 45 50 55 ментом 7 к нижнему 6 за счет движения прижимной балки 3 гидроцилиндром 8. Программируется перемещение штока 19 гидроцилиндра 5 верхнего или нижнего привода, еоответствующее требуемому углу изгиба заготовки соответственно вниз или вверх, Шток 19 гидроцилиндра 5 при движении через шарнир 13 поворачивает двуплечий рычаг 1 О вокруг шарнира 11 и через шарнир 12 передает движение гибочной балке 4. Одновременно начинает поворачиваться вокруг шарнира 15 одноплечий...

Номер патента: 1412954

Опубликовано: 30.07.1988

Авторы: Бирюков, Бирюкова, Кириллов, Мишков, Суров

МПК: B27K 3/02, B27K 3/04

Метки: пропитки, шпона

...движение в вертикальной плоскости вдоль его продольной оси с амплитудой колебаний 200 мм при частоте 0,4 Гц и числе колебаний 20. При этом листы шпона рас О ходятся между собой, что обеспечивает контакт пропиточного раствора со всей поверхностью каждого листа шпона. .После удаления контейнера с пропитанными листами шпона из пропиточного раствора (из ванны) происходит стекание излишков раствора в ванну.П р и м е р 2, Аналогичен примеру 1, при этом коэффициент заполнения контейнера листами шпона составляет 0,5. Амплитуда колебаний контейнера 1 300 мм при частоте колебаний 0,5 Гц и числе колебаний контейнера с листами шпона 15.П р и м е р 3, Аналогичен примеру 1, при этом коэффициент заполнения контейнера листами...

Номер патента: 1397419

Опубликовано: 23.05.1988

Авторы: Белова, Грушко, Дегтярева, Мухутдинов, Суров, Толмачев, Эйтвид

МПК: C04B 24/20

Метки: бетонной, вяжущее, смеси

...повыШение суточной прочности бетона и его истираемости.Используемый в предлагаемом вяжущем пластификатор - отход очистки продуктов газификации древесины содержит, %:Метансульфонированныйтрехкольчатый новолак5Вода 3Зола 15Нерас тв оримые в ещес тв а 1Строение метансульфонированного трехкольчатого новолака представлено фенольными кольцами и включает следующие функциональные группы: -ОН, -СН , -ОЯа и -ВОНа, мол.м. 290. Комплексную добавку при приготовлении,бетонной смеси вводят с водой 25 атворения.Дпя проведения испытаний испольЭуют портландцемент (1 Щ) М 400, песок М = 2,0, щебень фракции 5-20 мм. Состав бетона 1:1,5:3, а в качестве Добавки используют. 25%-ный раствор Хромлигносульфоната кальция и хлористый кальций; отход очистки про 19...

Номер патента: 1384625

Опубликовано: 30.03.1988

Авторы: Андриянов, Малафеев, Суров, Шлепин, Шмелев

МПК: D03D 49/60

Метки: станке, ткани, ткацком, формирования

...ткани путем снижения обрыв- ности основных нитей..На чертеже представлена принципиальная схема осуществления способа.Способ реализуется следующим образом.После прокладывания в зеве основы ткацкого станка уточкой нити 1 послед.15 нюю перемещают бердом 2 батана 3 до встречи с опушкой ткани 4 с максимальной скоростью посредством батанного механизма (не показан), Затем уточную нить 1 перемещают вмес те с опушкой ткани 4 на величину А прибойной полоски посредством спе" циального устройства (не показано) со скоростью, меньшей скорости перемещения уточной нити 1 до встречи ее 25 с опушкой ткани 4 для уплотнения нити 1 в ткани 4 с достаточной для этого силой прибоя . Взаимодействие берда 2 с опушкой 30 ткани 4 начинается с нулевой скоростью...

Номер патента: 1381285

Опубликовано: 15.03.1988

Авторы: Барабанов, Суров

МПК: F16G 11/10

Метки: канатов, перекрещивающихся, соединения

...я тем, чтополукольца снабжены фрикционнымипдами, расположенными на внутповерхности полуколец,Изобретение относится к входному транспорту леса, в частности к устройствам для соединения перекрещивающихся канатов, например, при формировании плотов.Цель изобретения - повышение надежности и улучшение технологичности процесса соединения перекрещивающихся канатов. 10На фиг. 1 схематически изображено предлагаемое устройство, общий вид; на фиг. 2 - то же, вид сверху; на фиг; 3 - то же, вид сбоку, разрез (соосный канат не показан); на15 фиг, Й - то же, вид снизу.1Устройство для соединения перекрещивающихся канатов состоит из двух идентичных полуколец 1, соеди ненных шарниром, образованным цилиндрическими приливами 2 на полукольцах и осью 3,...

Номер патента: 1343023

Опубликовано: 07.10.1987

Авторы: Звонарев, Макаров, Николайчук, Суров

МПК: E21D 11/14

Метки: замкнутая, крепь, спецпрофиля

...через стойки передается на верхний конец фигурной скобы, через него на ролик 12, который пере дает давление на поверхность днища 13 профиля башмака, и далее на почву выработки, при этом узел соединения сразу после установки способен рабо - тать в шарнирном режиме.После прохода комбайна на расстоянии от груди забоя, предусмотренном паспортом крепления, производят установку лежня 5, для чего размещают его так, чтобы оба конца были в кон такте с башмаками 4, после чего фик - сируют с ним в местах нахлестки хомутами обычной конструкции (П-образная скоба с планкой).При возникновении крутящих момен 0 тов в узле соединения стойки с лежнем стойка 2 поворачивается вокруг осевых элементов 6, которые через ролик 12 опираются на поверхность...

Номер патента: 1341285

Опубликовано: 30.09.1987

Авторы: Андриянов, Малафеев, Суров, Шлепин, Шмелев

МПК: D03D 49/60

Метки: батанный, механизм, станка, ткацкого

...нити,На фиг.1 изображен батанный механизм, общий вид; на фиг,2 - видоизменение механизма по фиг.1.Батанный механизм состоит иэ батана 1, пальца лопасти 2, шатуна 3,шарнирной опоры 4, стойки 5 и берда 6, ББатанный механизм работает следующим образом,При движении шатуна 3 от приводного устройства вперед к опушке тканибатан 1 совершает относительно шарнирной опоры 4 вращательное движениев этом направлении, а бердо 6 батанавоздействует на уточную нить и перемещает ее по нитям основы к опушкеткани, При этом опора 4 находится впокое. После подвода уточной нити копушке батан 1 останавливается, аопора 4 от дополнительного приводаполучает движение относительно стойки 5, в результате чего батан совместно с бердом 6 совершает дополнительное...

Номер патента: 1338905

Опубликовано: 23.09.1987

Авторы: Изотов, Рощин, Сердюк, Суров, Ямпольский

МПК: B21B 1/14, B21B 31/00

Метки: многоклетьевой, прокатный, стан

...стопор 26. Для компенсации износа трущиеся поверхности элементов облицованы планками 27.Прокатный стан работает следующим образом.При перевалке давление подается в штоковую полость цилиндров 24 механизмов 11 расцепления шпинделей. Траверсы 22 под воздействием цилиндров опускаются, упираются в бурт подвижной втулки 14, которая, перемещаясь по валу 13, сжимает пружину 19 и выходит из зацепления с зубьями шпинделя. 111 пиндель под действием собственного веса несколько опускается, его бурт упирается в стопор 26, что удерживает шпиндель от выпадания. После расцепления шпинделей давление подается в нтоковую полость цилиндг ров 5, штоки которых перемещают траверсу 7 и связанные с ней тяги 4,Тяги в свою очередь перемещают элементы 2 с...

Номер патента: 1335462

Опубликовано: 07.09.1987

Авторы: Бирюков, Кириллов, Мишков, Суров

МПК: B27K 3/04, B27K 3/10

Метки: пропитки, шпона

...промьппленности, в частности к оборудованию для пропитки.Цель изобретения - повышение производительности установки.На фиг. изображена схема пропиточной установки, вид сверху; на фиг.2 - то же, продольный разрез (1 секция); на фиг.З - то же, поперечный разрез (1 секция); на фиг.4 узел 1 на фиг.З; на фиг 5 - узел 11 на фиг,З.Установка для пропитки шпона включает ванны 1, на которых смонтированы трубопроводы отвода 2 и подачи 3 пропиточного раствора, направляющие 4, а также узел 5 для подогрева пропиточного раствора, контейнеры 6 для шпона снабжены полозками 7 для перемещения по направляющим 4, проушинами 8 и кронштейнами 9 для загрузки и выгрузки контейнеров 6, Установка снабжена узлом циклического перемещеГния контейнеров в...

Номер патента: 1163795

Опубликовано: 30.07.1987

Авторы: Воробьев, Гриднев, Суров

МПК: H05H 7/00

Метки: микротрон

...исполнения источника может управлять устройством перемещения вдоль катода луча света либо устройством перемещения самого источ" ника света). Ускоренные электроны выводятся посредством магнитного шунта 5, который неподвижно закреплен относительно стенки вакуумной камеры 6, Обратная связь между выведенным током и интенсивностью света, испускаемого источника 3, осуществляется посредством монитора 7 и устройст-: вом 8 согласования. Катод 1 представляет собой регулярную структуру нитевидных кристаллов, выполненную в виде ленты.1Под регулярной структурой нитевидных кристаллов понимается совокупность монокристаллов, отделенных друг от друга промежутками 20-40 мкм, диаметром у основания 1 мкм и высотой до 10 мкм. Такая структура...

Номер патента: 1322220

Опубликовано: 07.07.1987

Авторы: Лобанов, Суров, Яхилевич

МПК: G04F 10/00

Метки: времени, масштаба

...срабатывает, и на его выходе Я возникает напряжение логической "1", которое подается на управляющий вход соответствующего электронного ключа 6. Последний через свои остальные входы подключает истодник постоянного 1 напряжения к соответствующему входу интегро-суммирующего устройства 3. При приходе положительного фронта видеоимпульса У", на выходе элемента И 8 этой ячейки возникает напряжение логической "1", так как на его входах приложены два напряжения, соответствующие логической "1 : одно от входной последовтельности, а другое с выхода КБ- триггера 7, который срабатывает раньше. Напряжение логической "1" с выхода элемента И 8 подается на управляющий вход соответствующего электронного ключа 6, который своими остальными входами...

Номер патента: 1317143

Опубликовано: 15.06.1987

Авторы: Борисов, Дебелый, Звонарев, Суров

МПК: E21D 11/14

Метки: возведения, кольцевой, крепи, рамы

...верхняк 1 с боковыми сегментами 2, Временные боковые стойки состоят из боковых стоек 7 и башмака 8 с отверстиями 9, П-образного3конца 10; башмак 8 скреплен с боковыми стойками 7 посредством металлической полосы, приваренной к ним,Башмак 8 соединяют с боковыми сегментами посредством штиФта 11, вставляемого в совпадающие отверстия 5на боковых сегментах и отверстия 9на башмаке,Способ осуществляется в следующемпорядке,Скрепляют боковые сегменты 2 ивременные боковые стойки с помощьюштиФтов 11, вставляемых в отверстиябоковых сегментов 2 и башмаков 8временных боковых стоек 7. Послеэтого два таких укрупненных элементов соединяют с верхняком 1 замками 6, образуя арки, которые соединяют стяжками и расклинивают в зам -БС 7 выполнены с...

Номер патента: 1315425

Опубликовано: 07.06.1987

Авторы: Минина, Мучник, Суров, Черкасов

МПК: C04B 26/14

Метки: полимербетонная, смесь

...до коричневого цвета. Условная вязкость по шаориковому вискозиметру при 25 С неболее 65 с.Составы предлагаемой и известнойполимербетонной смеси приведены втабл,1,Свойства известного и предлагаемого составов приведены в табл.2.При испытании полимербетона насодержание токсичных газообразных продуктов горения и термическую деструкцию установлено, что газообразные продукты термической деструкции и горения при использовании материала для защиты межрамных ограждений шахт содержат: окись углерода, сернистый ангидрид, сероводород, окислы азота, хлористый водород, формальдегид, цианистый водород, фенол.15 Концентрации этих веществ (кромеокиси углерода), образующиеся пригорении 1 О м поверхности материалагв условиях интенсивного...
