Широков

Номер патента: 1035144

Опубликовано: 15.08.1983

Автор: Широков

МПК: E02F 3/88

Метки: всасывающая, землесосного, снаряда, труба

...положении, разрез; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 всасывающая труба землесосного снаряда ЗО в другом крайнем положении. Устройство состоит из всасывающей трубы 1 с устьем всасывающего наконечника 2, на концевую часть которой жестко прикреплен кожух 3 с образованием проточного ка. нала 4. Нижний конец кожуха 3 телескопически удлинен дополнительным патрубком 5 с рабочей кромкой 6, патрубок о связан с кожухом 3 посредством фиксаторов 7 (болтов) с возможностью продольного переме щения относительно кожуха 3 в положение, удлиняющее всасывающую трубу (+ х) и укорачивающее (-х). Поверхностью разрабатываемого грунта является поверхность грунтовой воронки, которая на фиг. 1 и 3 обозначена пунктирной линией с углом естественного...

Номер патента: 1034026

Опубликовано: 07.08.1983

Авторы: Кинеев, Морозов, Широков, Ян

МПК: G05F 1/58

Метки: бестрансформаторным, входом, источник, питания, стабилизированный

...подключенный входом к выходнымвыводам, а выходом - к времязадающей цепи модулятора длительности.На чертеже приведена функциональная схема стабилизированного источ"ника питания с бестрансформаторнымвходом,Источник питания с бестрансформаторным входом содержит сетевойвыпрямитель 1 с емкостным сглаживающим фильтром 2, силовой регулирующий преобразователь 3 конвертор ),подключенный к емкостному фильтру 2через датчик 4 тока и узел 5 защитыот перегрузок по току, схему б управления преобразователем, состоящую йэ источника 7 опорного напря-жения, усилителя 8 рассогласованияи модулятора 9 длительности управляющих импульсов, узел 10 воздействия на времязадающую цепь модулятора длительности пропорциональновыходному напряжению, включенныймежду...

Номер патента: 1033674

Опубликовано: 07.08.1983

Авторы: Болтинский, Кудрявцев, Широков

МПК: E04G 21/12

Метки: железобетонных, напряженных, предварительно, форма

...изобретения - упрощение конструкции и удобство эксплуатации.Поставленная цель достигается тем, чтов форме для изготовления предварительнонапряженных железобетонных изделий, содержащей поддон, шарнирно закрепленныена нем продольные и торцевые борта, приспособление для крепления и спуска напрягаемой арматуры, выполненное в видерычага с пазом под арматуру, прикрепленного к кронштейнам, монтированным наподдоне, торцевые борта снабжены бобышками со скосами в нижней части и контактирующими с рычагами, паз каждого изкоторых выполнен с перемычкой, при этомв каждой из бобышек образован паз для 40охвата арматуры.На фиг. 1 изображена форма, общийвид; на фиг. 2 - разрез А - А на фиг. 1;на фиг. 3 - узел 1 на фиг. 2; на фиг. 4 и 5...

Номер патента: 1033391

Опубликовано: 07.08.1983

Авторы: Рейнфельд, Румковский, Текучев, Текучева, Широков

МПК: B65G 25/00

Метки: навоза, скреперная, уборки

...труда для доочистки канала, что особенно трудоемко при размещении скреперной установки под решетчатым полом.Целью изобретения является расширение технологических возможностей установки. Указанная цель достигается тем, что в скреперной установке для уборки навоза, содержащей размещенный в навозном канале тяговый орган с жестко закрепленным на нем ползуном, скребки, центральный шарнир которых установлен с возможностью возвратно-поступательного перемещения относительно тягового органа, и жесткие тяги, соединенные со скребками и тяговым органом шарнирами, одни шарниры тяг размещены на свободных концах скребков, а другие - на ползуне, при этом один из скребков снабжен ограничителем поворота, установленным с возможностью взаимодействия с...

Номер патента: 1033304

Опубликовано: 07.08.1983

Автор: Широков

МПК: B25B 21/02

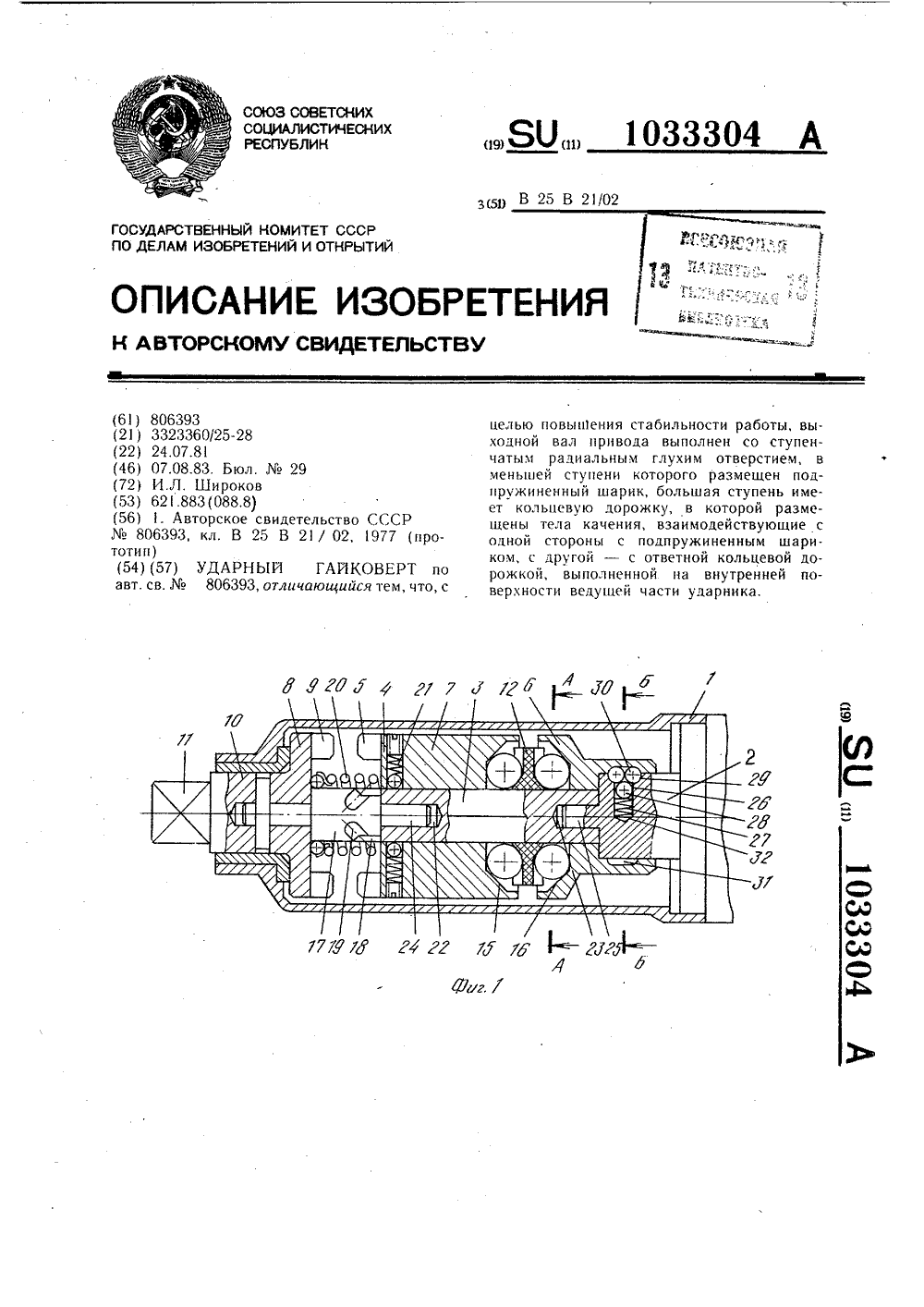

Метки: гайковерт, ударный

...30 35 40 ны тела 14 качения, контактирующие с выполненными на торцах ведомой 7 и ведущей 6 частей ударника 4 коническими поверхностямн 15 и 16.Ударный гайковерт содержит торсионный вал 7, размещенный между наковальней 8 и ведомой частью 7 ударника 4, закрепленный одним концом в наковальне 8 и выполненный с осевой 18 и винтовой 19 канавками на его боковой поверхности, ограничитель крутящего момента в виде пружины 20, сицхроцизирующий элемент 21.Промежуточный элемент 3 выполнен в виде шестигранного вала с глухими осевыми отверстиями 22 и 23 на его торцах, в которых с возможностью перемещения установлены свободные концы 24 и 25 торсионного 1 и выходного 2 валов.Выходной вал 2 привода выполнен со ступенчатым радиальным глухим отверстием 26,...

Номер патента: 1030317

Опубликовано: 23.07.1983

Автор: Широков

МПК: C02F 1/00

Метки: вод, сточных

...воды, открывая доступ для попадания их в выгружной танк.В конструкции не предусмотрено устройство для гашения пены, что приводит к увеличению объема шламового танка. Для постоянной промывки ре" шетки приемной кассеты необходим сильный напор воды, требущий дополнительных энергозатрат, Входной пат" рубок приемной кассеты расположенниже выходного, следовательно, внего поступает сточная вода лишьс незначительным содержанием измельченного в эжекторе-смесителе воздуха.Нерациональное введение обеэзара" живающего реагента, значительная часть которого удаляется в шламовый. танк, приводит к неоправданному его перерасходу.В устройстве в кацестве обеззара" живающего.реагента применяется хлор, являющийся токсичным веществом с длительным...

Номер патента: 1028676

Опубликовано: 15.07.1983

Авторы: Давыдова, Петренко, Прокофьева, Сальникова, Широков

МПК: C08B 11/12

Метки: карбоксиметилцеллюлозы

...агентом, дозревание и выделение целевого продукта, мерсеризацию проводят 40-60 мин раствором 55 едкого натра концентрацией 300- 50(1, г/л в присутствии 1-2 вес.ч. эта- . нола или Н -пропанола на 1 вес,ч . целлюлозы. Согласно предлагаемому способу 60хлопковую целлюлозу обрабатывают сус-;пензией едкого натра с концентрацией300-500 г/л (в этаноле или пропаноле)взятого в соотношении 1-2 ч на 1 ч.целлюлозы в течение 40-60 мин при 65 10-25"С, затем перемешивают с монохлорацетатом натрия в течение 30- 60 мин при 15-25 С и подвергают дозреванию при 80 фС 30-60 мин, В случае необходимости проводят очистку готового продукта . известным способом,П р и м е р 1500 г хлопковой целлюлозы обрабатывают суспензией, состоящей из 480 мл раствора едкого...

Номер патента: 1028542

Опубликовано: 15.07.1983

Авторы: Иваненко, Лубенец, Лунин, Широков

МПК: B60T 8/02

Метки: давления, модулятор, пневматический

...11.Недостатком данного устройства являются его большие геометрические размеры,Цель изобретения - уменьшение габаритов модулятора.Цель достигается тем, что в пневматическом модуляторе давления дросселирующий элемент представляет собой диск с направляющим кольцом, установленный на упомянутом штоке и подпружиненный относительно запорного элемента, разобщаю- щего выходной канал от сбросного. На фиг. 1 приведен предлагаемый модулятор, разрез; на фиг, 2 - диаграмма работы модулятора в координатах; Р - давление в тормозной камере и 1 - время; на фиг. 3 - гистерезис реального тормозного механизма в координатах: М - момент трения на барабане тормозящегося колеса и Р - давление в тормозной камере.Модулятор состоит из корпуса 1, к которому...

Номер патента: 1028472

Опубликовано: 15.07.1983

Авторы: Китов, Широков

МПК: B23Q 15/00

Метки: ультразвуковой, установкой

...со вторым входом инвертора 4, при этом связанный с концентратором 8 акустическийдатчик 9 подключен к последовательно.соединенным выпрямителю 26, интегратору 27, вычитающей схеме 28, выходкоторой подключен на второй вход сумматора 21.Устройство работает следующим образом,Эадающий генератор 1 независимоговозбуждения генерирует сигнал с частотой, соответствующей резонанснойчастоте акустического преобразователя 6. Этот сигнал усиливается до нужной величины усилителем 2, формируется формирователем 3 импульсов и подается на инвертор 4 для его воэбуждения, Импульсные колебания, возникающие при этом с помощью выходноготрансформатора 5, иидуктивности и емкости (не показаны иа чертеже) преобразуются в синусиодальные колебания 20и подаются...

Номер патента: 1028292

Опубликовано: 15.07.1983

Авторы: Воронцов, Полянский, Суриков, Федоров, Широков

МПК: A01K 43/00

Метки: выгрузки, прокладок, яиц

...в частности к механизациияйцескладов..Известно устройство для выгрузкияиц из прокладок, включающее перекладчик яиц, выполненный в виде пово"ротной кассеты с подвижно размещеннойна ней прижимной рамкой с захватамидля яиц 1 ),Наиболее близким к предлагаемомуявляется устройство для выгрузки яициз прокладок, включающее установленный между подающим и приемным транс"портерами перекладчик яиц, выполненный в виде поворотной кассеты с под"вижно размещенной на ней прижимнойрамкой, имеющей механизм ее перемещения и фиксации, и узел Фиксациияиц 2Недостатки этих устройств " сложнаяконструкция и значительный бой яиц,обусловленный низкой надежностью ихфиксации.Цель изобретения - упрощение конструкции и снижение боя яиц путемповышения...

Номер патента: 1026962

Опубликовано: 07.07.1983

Авторы: Бердник, Дмитриев, Крыкин, Овчинников, Рябчиков, Широков

МПК: B22F 3/16

Метки: железа, основе, спеченных

...900;1000 С, повторноепрессование при давлении 9-10 т/смокончательное спекание в водородепри 1100-1200 С и прокатку с обжатием 50при давлении 8-15 т/см , после про 2.катки проводят холодное вьдавливание внутренней полости роликов придавлении 12-15 т/см,При выполнении внутренней (осевой)55полости ролик имеет меньший вес ине содержит рыхлой средней части, подверженной коррозии. При выполненииполости холодным выдавливанием слойна поверхности со стороны полости 60упрбчнен, практически не содержитпор и предохраняет от коррозии внутренние слои, При давлении меньшем12 т/см полость в изделиях, прошедших предшествующие этапы обработки,выдавить не удается, При давлениивыше 15 т/см процесс неэффективенввиду низкой стойкости инструментадля...

Номер патента: 1026875

Опубликовано: 07.07.1983

Авторы: Королев, Лившиц, Медведев, Митрофанов, Тарабаев, Тодер, Топалер, Хотулев, Широков

МПК: B21B 37/62

Метки: полосы, прокатном, стане, толщины

...вводятся блок задания толщины прокатываемой полосы и блок перемножения, причем выход блока задания толщины 55 подооединен к входу алгебраического сумматора и одному из входов блока перемножения, выход датчика давления подсоединен к второму входу блока перемножения, выход которого подсое динен к второму входу алгебраического сумматора, выходы датчика зазора и дифФеренцирующего блока подсоединены к третьему и четвертому входам алгебраического сумматора, выход которого 65 соединен с входом системы управлениячастотой вращения двигателя насоса.Такое выполнение устройства позволяет обеспечить регулирование толщины всего сортамента полос путемрегулирования производительностинасосов с учетом погрешности измерения толщины полосы...

Номер патента: 1021867

Опубликовано: 07.06.1983

Авторы: Лубенец, Лунин, Лунина, Мцхветаридзе, Новосельский, Прудников, Терехов, Широков

МПК: F16T 1/20

Метки: конденсатоотводчик

...выпускное и впускное отверстия, размещенные вкорпусе основной с центральным отверстием,сообщенным с выпускным отверстием, и размещенный над ним управляющий поплавковые клапаны, снабжен дополнительно установленным на днище кожухом, упомянутыеклапаны размещены в последнем, при этомв нижней части кожуха выполнены прорези,а в его верхнем торце установлен обратныйклапан.На чертеже показан конденсатоотводчик,общий вид.Конденсатоотводчик содержит корпус 1 40с днищем 2. Корпус 1 имеет впускное отверстие 3, а в днище 2 выполнено выпускноеотверстие 4. На днище 2 установлен кожух 5 672с прорезями 6 в нижней части, а в верхней -обратный клапан 7. В кожухе 5 размещеныосновной поплавковый клапан 8, сообщенный центральным отверстием 9 с...

Номер патента: 1020961

Опубликовано: 30.05.1983

Авторы: Крыжановский, Лившиц, Широков

МПК: H03B 19/10

Метки: умножитель, частоты

...препставлена структурная электрическая схема умножителячастоты,Умножитель частоты соаержит формирователь 1 узких импульсов, формирователь 2 эталонных прямоугольных импульсов, управляемый ключ 3, фильтр нижних частот (ФНЧ) 4, формирователь 5 пилообразного напряжения, нормирующий усилитель 6, второй цифроаналоговый преобразователь (БАП) 7, компаратор 8, регистр 9 кода коэффициентов умножения, источник 10 опорного сигм нала, первый БАП 11, счетчик 12 импульсов.Умножитель частоты работает следующим образом.Бхоцной сигнал с частотой 1 поступает на формирователь 1 узких импульсов, который формирует три последовательности импульсов высокой скважнооти с частотой. входного сигнала. Импульсы первой последовательности запускают формирователь 2...

Номер патента: 1018746

Опубликовано: 23.05.1983

Авторы: Бердник, Дмитриев, Крыкин, Овчинников, Широков

МПК: B21C 23/20

Метки: выдавливания, стакан, типа

...с помощью пуансона в подвижной матрице, движущейся принудительно в направлении истечения материала заготовки со скоростью, превышающей скорость истечения, процессдеформирования ведут в две стадии:первоначально матрицу перемещают внаправлении движения пуансона со скоростью, превышающей скорость движения пуансона в 1,5-2 раза, затемпроизводят обратное выдавливаниеуплотненного порошкового полуфабри 5 ката,На чертеже изображено устройстводля осуществления предлагаемого способаУстройство состоит из пуансона1, подвижной матрицы 2 и выталкива"теля 3.Устройство работает следующим образом"Порошковая пористая заготовка 415 помещается в матрицу 2 на неподвижный выталкиватель 3, после чего на"чинается процесс реФормирования, Пуансон 1 движется с...

Номер патента: 1018657

Опубликовано: 23.05.1983

Авторы: Панченко, Тучашвили, Широков

МПК: A63B 69/38

Метки: ракетка-тренажер, теннисная

...на фиг. 3 - теннисная ракетка со схемой сил, действующих при ударе.Устройство содержит обод 1 со струнной поверхностью 2, регулируемые кронштейны 3 и 4, установленные на ободе и рукоятку 5. Связанные с накладками-фиксаторами 6 подвижные элементы 7 кронштейнов закреплены на рукоятке,Теннисная ракетка-тренажер держитсятеннисистом за рукоятку 5, При выполне 5 нии удара ракетку-тренажер отводят назаддля замаха, выносят ракетку для удара помячу, и ударяют мяч струнной поверхностью2. Для ускорения процесса формированиянавыков правильных ударных движений,с помощью накладок-фиксаторов 6, тренеризменяет угол наклона оси рукоятки 5 кплоскости струнной поверхности 2.Применение предлагаемого устройствапозволяет при обучении свести к минимуму...

Номер патента: 1018224

Опубликовано: 15.05.1983

Автор: Широков

МПК: H03K 5/26

Метки: дискриминатор, импульсов, следования, частоты

...соединен с первой выходной шиной и счет ным входом счетчика импульсов, выхо" ды которого соединены с входами де.шифратора, инверсный выход - с вторым входом элемента И и второй выходной шиной, выход Формирователя импульсов соединен с входом синхронизации генератора импульсов, выход которого соединен с входом сброса счетчика импульсов.При этом, генератор импульсов содержит дополнительные счетчик импульсов, дешифратор и генератор эталонных импульсов, выход которого соединен со счетным входом дополнительного счетчика импульсов, выходы ко торого соединены с входами дополнительного дешифратора, причем вход сброса дополнительного счетчика импульсов и выход дополнительного дешифратора являются соответственно входом синхронизации и выходом...

Номер патента: 1017551

Опубликовано: 15.05.1983

Авторы: Иваненко, Лубенец, Лунин, Широков

МПК: B60T 8/02

Метки: давления, модулятор, пневматический

...осевая проточка, а клапанный узел выполнен с дросселем переменного сечения, образованным подпружиненным со стороны выходного отверстия золотником, установленным в указанной проточке, а в самом дифференциальном поршне выполнены каналы, сообщающие камеру, ограниченную стенками проточки и торцом золотника, с входным отверстием и с камерой над дифференциальным поршнем, причем на выходе последнего из указанных каналов образовано седло под клапан-якорь.На фиг. 1 изображен модулятор, общий вид; на фиг. 2 - поперечный разрез А - А на фиг. 1; на фиг. 3 - диаграмма работы модулятора в координатах Р - давление в тормозной камере, 1 - время.Модулятор состоит из электромагнита 1, в осевом отверстии которого находится пружина 2, прижимающая...

Номер патента: 1016467

Опубликовано: 07.05.1983

Авторы: Тимофеев, Тислак, Широков

МПК: E04H 12/26

Метки: копер, металлический, надшахтный

...блоки 2 с поясами из одиночныхуголков 3, горизонтальные ребра 4, и гофрированных листов 5. Горизонтальные ребраобразуют в поперечном сечении горизонтальные диафрагмы, расположенные через 3 -4 м, они обеспечивают пространственнуюнеизменяемость оболочки станка благодаряжесткому сопряжению горизонтальных ребермежду собой. Копер состоит также из подшкивных ригелей 6, направляющих шкивов 7,подкопровых балок 8, балок станка 9, расстрелов 10, распорки укосины 11.Станок копра работает следующим образом,Вертикальные нагрузки от подшкивныхригелей 6 передаются на балки станка 9,5 10 15 20 25 30 35 40 45 50 последняя передает эти нагрузки на пояса оболочки станка, образованные двумя уголками 3. Горизонтальные нагрузки (ветровые и усилия подъема...

Номер патента: 1016427

Опубликовано: 07.05.1983

Авторы: Загайный, Красиков, Широков

МПК: E02B 15/04

Метки: воды, нефтепродуктов, поверхности

...Вся подводная часть очистителя закрыта кожухом 11, смонтированным на раме 1 и задерживающим уход загрязнителя в очищенную воду. Угол наклона ленты с фильтроматериалом выбирается в пределах 7 - 20 по отношению к горизонту. 11 ри выборе угла наклона ленты используется зависимость взаимодействия обьектов, плавающих на поверхности жидкости (в данном случае нефтяных и масляных пленок) с поверхностью очистителя (ленты), исходя из того, что, меняя угол наклона, можно управлять таким взаимодействием, переводя его от отталкиванияк притяжению.Приведенный диапазон углов наклоналенты оптимален, так как при углах, меньших 7; эффект очистки мал ввиду того,что загрязнитель переливается через фильтроматериал, мало задерживаясь на нем, апри...

Номер патента: 1016296

Опубликовано: 07.05.1983

Авторы: Брызгалова, Григорьев, Егорова, Калинина, Карповнина, Кацман, Курицын, Прокофьева, Ротенберг, Хин, Широков

МПК: C08B 11/08

Метки: водорастворимой, оксиалкилцеллюлозы

...цель достигается таей,что согласно способу получения .водорагтворимой оксиалкилцеллюлозы, вклю- бОча ющему оксиалкилирование щелочной.целлюлозы, и обработку глициднымспиртом, обработку глицидным спиртомпроводят через 1-8 ч после начала оксиалкилирования,65из 16,88 вес.ч. трет-бутилового спир- . та и 1,315 вес.ч. воды в течение 5 мин при 25 С. К образовавшейся суспензии добавляют по каплям водный раствор, состоящий из 0,985 вес,ч воды и 0,278 вес.ч. едкого натра на 1 вес.ч. целлюлозы и проводят активацию.в течение 15 мин при перемешивании. Затем к смеси. добавляют 0,59 вес.ч; окиси этилена и ведут ре-. акцию 1 ч при 80 С, после чего к сме си добавляют 0,27 вес.ч. уксусной кислоты, перемешивают суспензию и вводят по...

Номер патента: 1016174

Опубликовано: 07.05.1983

Авторы: Богородский, Болтинский, Кудрявцев, Широков

МПК: B28B 7/22

Метки: блока, лестничного, формования

...закреплен книжней части основания с возможностьюповорота в вертикальной плоскости иобразует с основанием и сердечникомформовочную полость несущей стенки 4 Облока, части его лестничной площадки и лестничного марша.На фиг.1 показана установка дЛяформования лестничного блока, видсбоку (вариант с отодвижным сердечником); на фиг.2 - то же, вид в плане, на фиг,3 - разрез Л-Л на Фиг.1,на Фиг.4 -, устройатво, вид сбоку вариант с поворотным сердечником, наФиг.5 - то же, вид в плане варианта сОповоротным сердечником, на Фиг.6лестничный блок, вид сбоку, на Фиг.7 то же, вид в плане.Установка для Формования лестничного блока, включает основание 1, 55борта 2 и поддон 3 с паровой полостью4, Установка снабжена сердечником 5,выполненным отодвижным...

Номер патента: 1016153

Опубликовано: 07.05.1983

Авторы: Капустин, Мицан, Никишин, Савко, Широков

МПК: B25D 11/12

Метки: действия, ударного

...относится к машииостроению, в частности к конструкцияммеханических молотков, применяемыхдля разрушения бетона, кирпичнойкладки, мерзлого грунта, и можетбыть использовано на строительныхработах в аелезнодороаном транспорте и горной промыиленности.Известны конструкции ручных машин ударного действия, использующих в качестве привода высокооборотные двигатели, а в качестве преобразователей движения вала двигате-.ля в возвратно-поступательное двиаение бойка.- кривошнпно-шатунныймеханизм, связанный с бойком упругим элементом ( воздух, пружина)1.Недостатками машин этого типаявляются их повышенная масса и габа риты, обусловленные наличием редуктора.20Наиболее близкой к изобретениюпо технической сущности и достигае"Мому результату...

Номер патента: 1015946

Опубликовано: 07.05.1983

Авторы: Егерев, Легконравов, Оржель, Цветков, Широков

МПК: B21B 37/74

Метки: охлаждающей, подачей, смазочно, эмульсии

...второму входу третьего масштабирующего блока 22 подсоединен задатчик25 интенсивности расхода эмульсии наполосу, выход первого масштабирующегоблока 20 подсоединен к первым входампервого и третьего сумматора 26 и 27,выход второго масштабирующего блока21 подсоединен к первому входу второго сумматора 28, выход третьегомвоштабирующего блока 22 подсоединен к первому входу седьмого сумма.тора 29, к вторым входам первого итретьего сумматоров 26 и 27 подсоединен выход задатчика 30 начальногорасхода эмульсии на. крайние эоны валка, к второму входу второго сумматора 28 подсоединен выход задатчика 31начального расхода эмульсии на среднюю зону валка, к второму входу седьмого сумматора 29 подсоединен выходзадатчика 32 начального расходаэмульсии на...

Номер патента: 1014780

Опубликовано: 30.04.1983

Авторы: Канн, Лежень, Солдатов, Шапошникова, Широков

МПК: B60P 1/00

Метки: погрузочно-разгрузочное, средства, транспортного

...9,Погрузочно-разгрузочное устройство транспортного средства 1, оборудованного съемной грузоцесуц.,ей платформой 2, содержит эстакаду 3 с закрепленными на боковых ес сторонах вертикальными стойками 4, связанными между собой поперечными балками 5 и 6 и с эстакадой укосинами 7. На балках 5 установлены силовые цилиндры 8, а к балкам 6 шарнирно прикреплены рычаги 9, одни плечи которых связаны со штоками силовых цилиндров 8, а другие выполнены с пазами а, Эстакада 3 служит для съема грузонесущей платформы с транспортного средства и для ее хранения.На платформе 2 закреплены выдвижные штанги 10, выполненные из коробчатой трубы 1 с отверстиями б для фиксации штырями 12. С трубой 1 жестко связана втулка 13 с резьбой для возвратно-поступатель...

Номер патента: 1013968

Опубликовано: 23.04.1983

Авторы: Королев, Ларшин, Томашко, Чепуров, Широков

МПК: G06F 17/40

Метки: абонентов, опроса

...подключены соответственно кобъединенным одноименным. выходампультов абонентов, информационные . 15входы блока буферной памяти соединены соответственно с выходами блокапамяти и регистра эталонного кода,управляющий вход соединен с выходом второго счетчика, выход блока буферной 20памяти подключен к входу блока согласующих усилителей, выход которогоявляется выходом устройства, вторыевыводы элементов индикации с одинаковыми номерами первой и второй групп 25соединены с выходами соответствующихусилителей первой и второй групп.На фиг. 1 представлена схемаустройства; на фиг, 2 - примеры схемного построения блока памяти и блока буферной памяти; на фиг, 3 - схема пульта абонента, на фиг, 4 - расположение .элементов индикации.устройство...

Номер патента: 1012968

Опубликовано: 23.04.1983

Авторы: Артюхов, Немченко, Петров, Тимофеев, Трухалев, Фирсов, Шиляев, Широков

МПК: B01J 19/00

Метки: высокотемпературных, гомогенных, проведения, реактор, реакций

...а выходпосредством соединенных между собойцилиндрическим участком конфузора идиффузора - с выходом реакционной камеры и с многоканальной диафрагмой, размещенной между .смесительной и реакционной камерами, при этом патрубокподвода сырья установлен в камере смешения тангенциально.На фиг, 1 показан реактор, общий вид;на фиг. 2 - разрез А-А на фиг, 1; нафиг. 3 - разрез Б-Б на фиг. 1; на фиг. 4разрез В-В на фиг. 1.Реактор состоит из горелочного устройства 1 камеры 2 подготовки теплоносителя, камеры 3 смешения теплоносите.ля с сырьем, реакционной камеры 4, цилиндрического участка 5, многоканальнойдиафрагмы 6, корпусд 7, защитного кожуха 8, изоляции 9 патрубков для вводаразбавителя 10, для ввода сырья 13., дляввода охлаждающего агента...

Номер патента: 1011964

Опубликовано: 15.04.1983

Авторы: Косенков, Фирсов, Фомин, Широков

МПК: F25J 3/02

Метки: газлифтной, газов, добыче, извлечения, нефти, нефтяных, фракции, этановой

...подаваемой по трубопроводу на олефиновую установку в качестве сырья пиролиза. Коэффициент извлечения этана на действующей установке не превышает 0,5 (по проекту до 0,65) 2 .Недостатками указанного способа являются: низкий коэффициент извлечения этана (0,5), что объясняется недостаточно низкой температурой сепарации нефтяного газа (-65 С); невысокое содержание фракции Са (10 вес. о/о) в отбензиненном газе, поступающем на газлифт, в то же время со значительными потерями этана, сбрасываемого в магистральный трубопровод; рецикл всего этанизированного газа для газлифта снижает концентрацию этана в исходном газе, что приводит к увеличению энергозатрат и снижению коэффициента извлечения этана.Цель изобретения - повышение степени извлечения...

Номер патента: 1011205

Опубликовано: 15.04.1983

Авторы: Борщ, Мигунова, Панов, Терещенко, Чупалов, Широков

МПК: B01D 53/14

Метки: азота, газов, окислов

...4 НАВОЗ в 1,3 разавыше по сравнению с чйстым растворителем. Добавление кислоты доуказанных пределов приводит к уменьшению давления уаров жидкогорастворителя с 1.10 кПа до (1-2)10 кПа, что способствует снижению потерь растворителя. При повышении содержания НИОЭ 10 мас.наблюдается уменьшение емкости сорбента по отношению к окислам азотаи возрастание содержания ННОЕ в газовой фазе. Кроме того, наличие НИОв поглотителе уменьшает вязкостьегр, что снижает затраты энергии наперемещение газа.Концентрация газа после очисткиактивированным углеродным волокнистым материалом составляет не более0,002 об . Степень очистки 98-99,5. Регенерацию адсорбента осуществляют нагреванием активированного углеродного волокнистого материала до...

Номер патента: 1011189

Опубликовано: 15.04.1983

Авторы: Горячев, Кузнецов, Трофимов, Труписков, Широков

МПК: B01D 46/02

Метки: рукавный, фильтр

...нижниесекции каркасов, при этом патрубкивыполнены с отверстиями и снабжены расположенными в них пружинными 40фиксаторами.Целесообразно шарнирное устройство каркаса выполнить в виде планокс пазами и с размещенной в них перемычкой. 45На фиг. 1 изображен предлагаемый.фильтр, разрез; на фиг. 2 - частькаркаса рукава с узлом фиксации нижней секции каркаса и шарнирное соединение с устройством самофиксации от 5 Оперелома.Фильтр состоит из корпуса 1, камеры фильтрования 2, коллекторов очищенного газа 3 и,4, бункера 5, устройства для двухсторонней импульсной 55продувки б, фильтрующих рукавов 7,секционированного каркаса 8 и шарнирных устройств 9 для их соединения.Нижняя секция 10 каркаса выполнена с опорным кольцом 11, надета напвтрубок 12...
