Ударный гайковерт

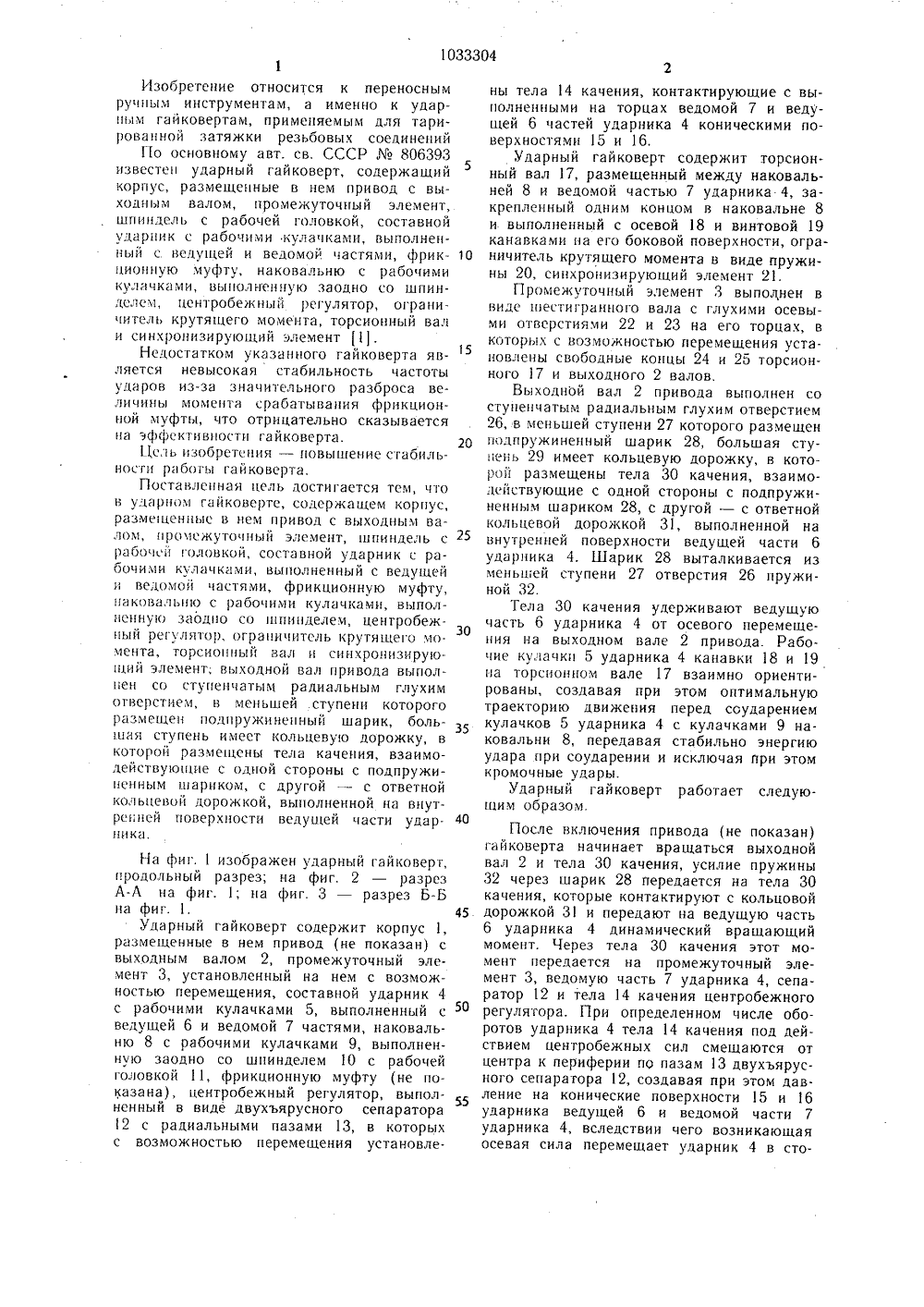

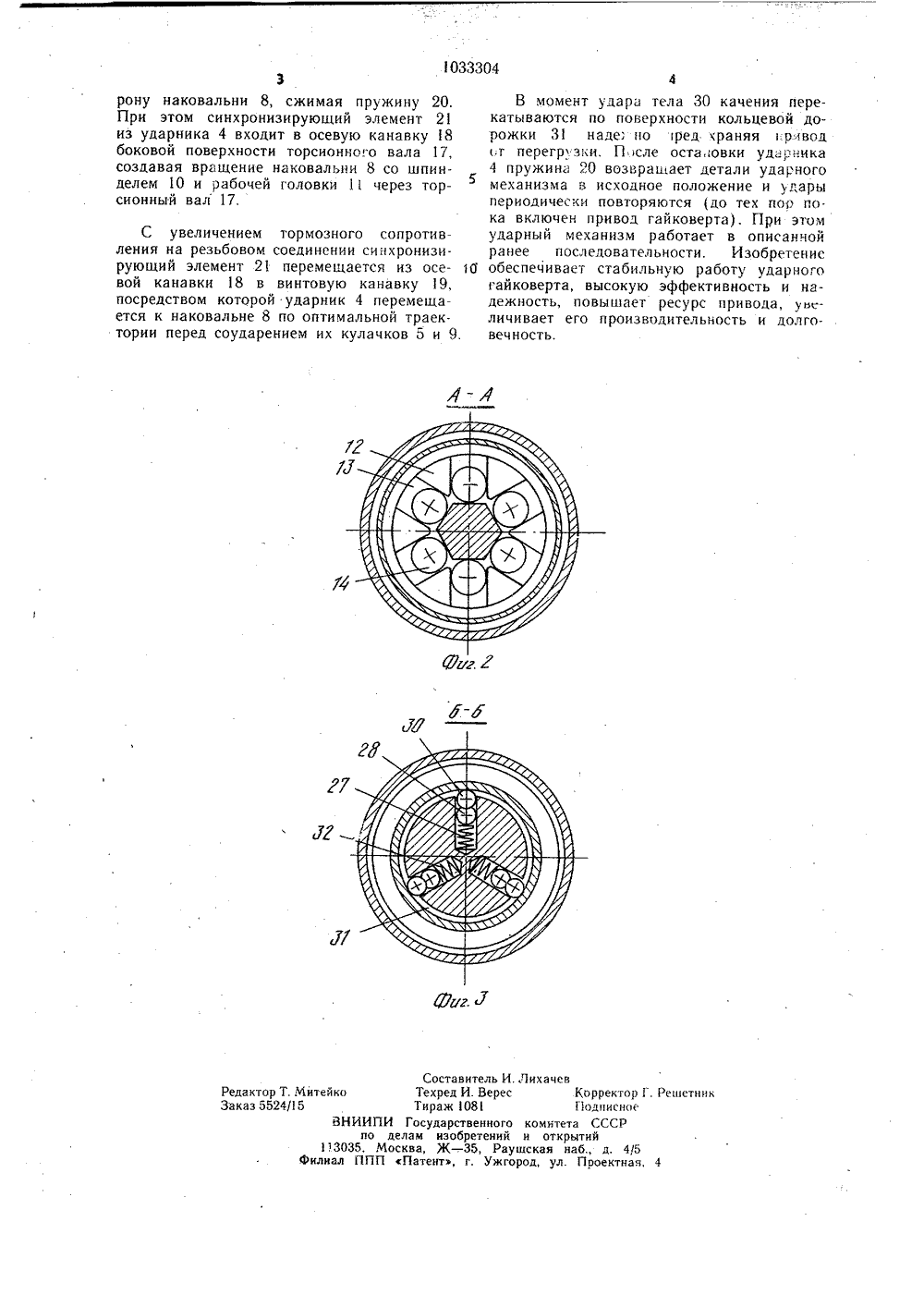

Я ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(54)(57) Уавт. св.ДАРНЫЙ ГАЙКОВЕРТ по 806393, отличающийся тем, что, с ЯО 1033304 А целью повьш 1 ения стабильности работы, выходной вал привода выполнен со ступенчатым радиальным глухим отверстием, в меньшей ступени которого размещен подпружиненный шарик, большая ступень имеет кольцевую дорожку, в которой размегцены тела качения, взаимодействующие с одной стороны с подпружиненным шари. ком, с другой - с ответной кольцевой дорожкой, выполненной на внутренней поверхности ведущей части ударника.45 50 55 Изобретецие относится к переносным ручным инструментам, а именно к ударным гайковертам, применяемым для тарированной затяжки резьбовых соединенийПо основному авт. св. СССР Юо 806393 известен ударный гайковерт, содержащий корпус, размещенные в цем привод с выходны м валом, промежуточный элемент, шпиндель с рабочей головкой, составной ударшдк с рабочими кулачками, выполненный с ведущей и ведомой частями, фрикциоццую муфту, наковальню с рабочими кулачками, выполненную заодно со шпинделем, центробежный регулятор, ог раничитель крутящего момента, торсиоцный вал и синхроцизирующий элемент 1.Недостатком указанного гайковерта является невысокая стабильность частоты ударов из-за значительного разброса величины момента срабатывания фрикционной муфты, что отрицательно сказывается ца эффективности гайковерта.Цель изобретения - гговышение стабильности работы гайковерта.Поставленная цель достигается тем, что в ударном гайковерте, содержащем корпус, размещенные в нем привод с выходным валом, промежуточный элемент, шпиндель с рабочей головкой, составной ударник с рабочими кулачками, выполненный с ведущей и ведомой частями, фрикционную муфту, наковальню с рабочими кулачками, выполненную заодно со шпинделем, центробежный регулятор, ограничитель крутягцего момента, торсиоцный вал и синхронизирующий элемент, выходной вал привода выполнен со ступенчатым радиальным глухим огверстием, в меньшей ступени которого размещен подпружиненный шарик, большая ступень имест кольцевую дорожку, в которой размещены тела качения, взаимодействуюгцие с одной стороны с подпружиненным шариком, с другой - с ответной кольцевой дорожкой, выполненной на внутренней поверхности ведущей гасти ударника. На фиг. 1 изображен ударный гайковерт, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.Ударный гайковерт содержит корпус 1, размещенные в нем привод (не показан) с выходным валом 2, промежуточный элемент 3, установленный на нем с возможностью перемещения, составной ударник 4 с рабочими кулачками 5, выполненный с ведущей 6 и ведомой 7 частями, наковальню 8 с рабочими кулачками 9, выполненную заодно со шпинделем 10 с рабочей головкой 11, фрикционную муфту (не показана), центробежный регулятор, выполненный в виде двухъярусного сепаратора2 с радиальными пазами 13, в которых с возможностью перемещения установле 5 10 15 20 25 30 35 40 ны тела 14 качения, контактирующие с выполненными на торцах ведомой 7 и ведущей 6 частей ударника 4 коническими поверхностямн 15 и 16.Ударный гайковерт содержит торсионный вал 7, размещенный между наковальней 8 и ведомой частью 7 ударника 4, закрепленный одним концом в наковальне 8 и выполненный с осевой 18 и винтовой 19 канавками на его боковой поверхности, ограничитель крутящего момента в виде пружины 20, сицхроцизирующий элемент 21.Промежуточный элемент 3 выполнен в виде шестигранного вала с глухими осевыми отверстиями 22 и 23 на его торцах, в которых с возможностью перемещения установлены свободные концы 24 и 25 торсионного 1 и выходного 2 валов.Выходной вал 2 привода выполнен со ступенчатым радиальным глухим отверстием 26, в меньшей ступени 27 которого размещен подпружиненный шарик 28, большая ступень 29 имеет кольцевую дорожку, в которой размещены тела 30 качения, взаимодействующие с одной стороны с подпружиненным шариком 28, с другой - с ответной кольцевой дорожкой 31, выполненной на внутренней поверхности ведущей части 6 ударника 4. Шарик 28 выталкивается из меньц ей ступени 2 отверстия 26 пружиной 32.Тела 30 качения удерживают ведущую часть 6 ударника 4 от осевого перемещения на выходном вале 2 привода. Рабочие кулачки 5 ударника 4 канавки 18 и 19 ца торсионном вале 17 взаимно ориентированы, создавая при этом оптимальную траекторию движения перед соударением кулачков 5 ударника 4 с кулачками 9 наковальни 8, передавая стабильно энергию удара при соударении и исключая при этом кромочные удары.Ударный гайковерт рабогает следующим образом.После включения привода (не показан) гайковерта начинает вращаться выходной вал 2 и тела 30 качения, усилие пружины 32 через шарик 28 передается на тела 30 качения, которые контактируют с кольцовой дорожкой 31 и передают на ведущую часть 6 ударника 4 динамический вращающий момент. Через тела 30 качения этот момент передается на промежуточный элемент 3, ведомую часть 7 ударника 4, сепаратор 12 и тела 14 качения центробежного регулятора. При определенном числе оборотов ударника 4 тела 14 качения под действием центробежных сил смещаются от центра к периферии по лазам 13 двухъярусного сепаратора 12, создавая при этом давление на конические поверхности 15 и 16 ударника ведущей б и ведомой части 7 ударника 4, вследствии чего возникающая осевая сила перемещает ударник 4 в сто1033304 3рону наковальни 8, сжимая пружину 20, При этом синхронизирующий элемент 21 из ударника 4 входит в осевую канавку 18 боковой поверхности торсионного вала 17, создавая вращение наковальни 8 со шпинделем 10 и рабочей головки 1 через торсионный вал 17. С увеличением тормозного сопротивления на резьбовом соединении синхронизирующий элемент 21 перемещается из осе- о вой канавки 18 в винтовую канавку 19, посредством которой ударник 4 перемещается к наковальне 8 по оптимальной траектории перед соударением их кулачков 5 и 9. В момент удара тела 30 качения нерекатываются по поверхности кольцевой дорожки 31 наде: но ред храняяр:-.вод ,т перегр. зки. П сле остановки ударника 4 пружина 20 возвращает детали ударного механизма в исходное положение и удары периодически повторяются (до тех пор по. ка включен привод гайковерта). При этом ударный механизм работает в описанной ранее последовательности. Изобретенис обеспечивает стабильную работу ударного гайковерта, высокую эффективность и надежность, повышает ресурс привода, увеличивает его производительность и долговечность,едактор Т.Митейкоаказ 5524/ 5В Составитель И. ЛиТехред И. ВересТираж 08ИИПИ Государственного кпо делам изобретений и5, Москва, Ж - 35, РаушсППП Патент, г. Ужгород КоррПодмитета Соткрытийая наб.,ул. Про ктор . РешетниксноеСР
