Шевцов

Номер патента: 1253908

Опубликовано: 30.08.1986

Авторы: Угловский, Шевцов

МПК: B21B 39/22, B65G 47/69

Метки: длинномерного, карман-формователь, пакета, проката

...на Фиг, 3 - то же (формующие крестовины показаны в промежуточном положении); на фиг. 4 - то же (прокат уложен во вторую секцию кармана). Механизированный карман-формователь пакета длинномерного проката содержит собственно карман 1, формующие крестовины 2, перегородки 3, приводной вал 4 и привод 5, Перегородки 3 служат для ограждения зоны уборки пачки от зоны укладки проката.Иеханизированный карман"формирователь пакета длинномерного проката работает следующим образом.Прокат сбрасывается с рольганга в первую секцию кармана, располо 1253 9 ОЯженную ближе к рольгангу. При сбрасывании проката возможен перекосотдельных штанг, После заполненияэтой секции включают привод 5 вра щения приводного вала 4. Вал сформуюшими крестовинами...

Номер патента: 1253642

Опубликовано: 30.08.1986

Авторы: Байжуманов, Бекбаев, Купряшкин, Суюнчалиев, Шевцов

МПК: A61D 11/00

Метки: овец, санитарной

...комитета С СР по делам изобретений и открытий 113035, 11 асква, .Ж, Раушская наб , д, 4/5Подписное Производственно.полиграфическое предприятие г. Ужгород, ул, Проектная, 4 Изобретение относит я к устройствам для санитарной обработки животных, преимущественно овец.Цель изобретения - повышение про. изводительности работы устройства.На фиг. 1 изображен общий вид устройства, план; на фиг. 2 - разрез А-А на фиг. 1.Устройство для санитарной обработки овец содержит ванну 1 для дезинфицирующего раствора, в средней части которой расположена продольная перегородка 2, устансвленная под скукателем. Окунатель выполнен в ьиде щита, состоящего из двух частей 3 и 4 которые соединены с механизмом привода 5 с возможностью их поочередного...

Номер патента: 1253641

Опубликовано: 30.08.1986

Авторы: Байжуманов, Суюнчалиев, Шевцов

МПК: A61D 11/00

Метки: ванну, животных, купочную, погружения

...- повышение качества обработки и безопасности процесса погружения животных.На чертеже изображен общий вид устройства. 253641 Составитепь ф, ГришанинТехред 11,Ходанич Редактор И. Сегляник Корректор А. Зимокосов Заказ 4660/11 Тираж 660 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж, Раушская наб д. 4/5Подписное Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Устройство содержит гофрированный настил 1, на вершинах гофр 2 которого установлены трубы 3, полости 4 которых сообщаются посредством отверстий 5 и патрубков 6 с атмосферой. В нижней части труб и в вершинах гофр выполнены проемы 7 для сообщения между собой полости 4 труб и нижней полости 8 гофр, которая имеет форму,...

Номер патента: 1249499

Опубликовано: 07.08.1986

Авторы: Кононенко, Попов, Сердюков, Шевцов

МПК: G05G 21/00

Метки: программного, узел

...На червячном валике 6 червячной передачи установлен дополнительный кулачок 7, связанный с червячным валиком 6 через подпружиненные фрикционные элементы 8 и сопряженный через установленные на его периферии упоры 9 с торцами 10 основных кулачков 3.Кулачки 3 поджаты пружинами 11, установленными на втулках 12.Между кулачками 3 и выключателями 2 установлены плоские пружины 13.Выключатели 2 связаны с пультом управления (не показан).Кулачки 3 установлены на кулачковом валике 4 с помощью штифта 14 и паза 15 во втулке 16, связанной с кулачками 3 винтом 17,Устройство работает следующим образом.При включении привода валик 6 вместе с дополнительным кулачком 7 и упорами 9 разворачивается, например, против часовой стрелки (фиг. 1), при этом...

Номер патента: 1249497

Опубликовано: 07.08.1986

Авторы: Фомин, Шевцов

МПК: G05F 1/56

Метки: импульсный, постоянного, стабилизатор

...время открытого состояния регулирующего элемента 1 через дроссель 2 и конденсатор 3 протекает ток. По команде из блока 4 управления выключается регулирующий элемент 1 и ток дросселя 2 замыкается через дополнительный диод 7 на нагрузку, При этом к вспомогательному дросселю 5 прикладывается сумма напряжений на конденсаторе 10 и часть напряжения обмотки дросселя 2 (конденсатор 10 заряжается, как будет показано ниже, во время предыдущего открытого состояния регулирующего элемента 1 с полярностью, указанной в круглых скобках) и через последовательно включенные конденсатор 1 О, диод 9, и вспомогательный дроссель 5 начинает протекать ток. Коммутирующий диод 6 в это время закрыт напряжением на конденсаторе 10.После разряда конденсатора 10 до...

Номер патента: 1249255

Опубликовано: 07.08.1986

Автор: Шевцов

МПК: F16H 55/56

Метки: вариатора, клиноременного, шкив

...быть выполнены в виде сферических роликов 6 (фиг. 5).Конические втулки 3 прижимаются к подвижному диску 2 с помощью пружин 7, установленных на тягах 8 механизма управления.Для центрирования подвижного диска 2 при осевых перемещениях конические втулки 3 имеют цилиндрические пояски 9. На конических втулках выполнены фланцы 10 с отверстиями для тяг. На тягах 8 для взаимодействия с фланцами конических втулок и подвижным диском 2 Выпопгсны упоры в виде буртиков 11 или стопорных колец 12. Для исключения проворачивания подвижного диска 2 относительно неподвижного 1 служит палец 13, запрессованный в неподвижный диск 1 и проходящий в отверстие, выполненное в подвижном диске 2.Зазор 8 между стопорным кольцом 12 и фланцем 10 втулки установлен...

Номер патента: 1249050

Опубликовано: 07.08.1986

Авторы: Друскина, Золотова, Казанцев, Левченко, Мицкунас, Шальтяните, Шевцов

МПК: C09G 1/08

Метки: крем, обуви

...прочную, схорошей адгезией и блеском пленку,Введение в состав новой полезнойдобавки - 70%-ного концентрата фос 4 олипидов в масле, способствует улучшению водоотталкивающих свойствполучаемой пленки. 5 вляясь хорошим связующим, Аосфолипиды способствуют образованию однородной системы поли,рующего состава, устойчивой при хра ненни и замерзании,Фос 1 олипиды относятся к классуполярных липидов. Их можно рассматривать как несимметричные диэфиры фосфорной кислоты общей Формулы 1 О Огде ацильные, алкильные или алкенильные производные глицерина, диолов, амидодиолов 9азотистые основания, аминокислоты, миоинозит, глицерин и т.д. 20 Фосфолипиды достаточно ширико25распространены в природе в животных,растительных организмах и микроорганизмах,Рецептуры...

Номер патента: 1244344

Опубликовано: 15.07.1986

Авторы: Даценко, Забуга, Куприенок, Михайлов, Семке, Шевцов, Шихов

МПК: E21F 5/00, E21F 7/00

Метки: взрывоподавления, метано-воздушных, смесей, средство

...при разложении - и их взрывоподавляющую и ингибирующую эффективности, полученные экспериментально на опытном штреке МакНИИ и приведены в табл. 1,244344 3 1ФКак видно из приведенных данных,трона и бикарбонат натрия имеют одинаковое удельное теплопоглощение прионагревании до 1000 К. Следовательно,логично было бы ожидать одинаковуювзрывоподавляющую и судя по химической природе ингибирующую эффективности. Более того, логично былобы ожидать некоторое снижение этихпоказателей для троны из-за наличияв ней низкоэффективного по указанным параметрам карбоната натрия. Однако, было обнаружено, что для.троны резко возрастают показатели нетолько по взрывоподавлению, но и поингибированию метано-воздушной смеси по сравнению с лучшим ее...

Номер патента: 1244306

Опубликовано: 15.07.1986

Авторы: Болтян, Войко, Горобец, Нечепаев, Хомичук, Шевцов

МПК: E21C 29/14

Метки: комбайна, механизм, очистного, подачи

...относится к оборудованию для горной промышленности, аименно к механизмам подачи очистныхкомбайнов.Цель изобретения - повышение надежности и долговечности.На фиг. 1 изображен предлагаемыймеханизм подачи; на фиг. 2 - сечениеА-А на фиг. 1Механизм подачи очистного комбайнавключает ступицу 1, закрепленную навыходном валу 2 корпуса комбайна 3,пальцы 4 с бочкообразными проточками 5, фиксирующиеся на ступице 1 посредством колец 6,установленных сдвух сторон по периферии. Кольцаимеют конусные отверстия 7. Пальцы 4взаимодействуют с зубьями 8 рейки 9,прикрепленной к забойному конвейеру 10,Механизм подачи работает следующимобразом.При вращении ступицы 1, закрепленной на выходном валу 2, ее пальцы4 входят в зацепление с зубьями 8рейки 9 и...

Номер патента: 1244299

Опубликовано: 15.07.1986

Авторы: Бойко, Болтян, Горобец, Нечепаев, Шевцов

МПК: E21C 35/18

Метки: горных, машин, резец

...с централь ным клинообразным выступом 3 с ребром 4. Ширина клинообразного выступа 3 о, угол заострения р. Резец содержит режущие грани: переднюю 5 и, заднюю 6. Боковые поверхности 7 и 8 головки 1 резца образованы двугранным углом 9, равным а. Величина а ( 0,5 л - гр, т, е. меньше угла при вершине налипшего ядра из разрыхленного материала, где гр - угол внутреннего трения разрыхленного полезного ископаемого. Для каменного угля, разрушенного исполнительными органами очистных комбайнов, значение 7 , определенное экспериментально, составляет 0,52 - 0,79 рад. Ребро 10 двугранного угла 9 отстоит от ребра 4 клинообразного выступа 3 на расстояние 1 = 0,5 д (с 1 да/2 - с 1 д/2) и лежит 25 в плоскости симметрии резца. Ширина клинообразного...

Номер патента: 1244184

Опубликовано: 15.07.1986

Авторы: Бужинский, Бурячок, Власов, Прокопенко, Соколовский, Сошинский, Шведов, Шевцов

МПК: C21B 7/06

Метки: доменной, изношенной, лещади, печи, разрушения, футеровки

...заключенном в кожухе 2 спомощью, например, пневматическихперфораторов ударно-поворотного действия (не показаны) с энергией удара при бурении более 5 кгсм, частотой до 2500 ударов в 1 мин и скоростью бурения до 300 мм/мин, бурилишпуры 3 диаметром до 50 мм и глуби Оиой до 200 мм с расстояниями до2000 мм по спирали от периферии лещади к центру. При этом соотношениерасстояния между шпурами к диаметру лещади составляет 1:10 для доменной печи объемом 5000 м3В рядом расположенные шпуры 3 спомощью манипуляторов (не: показаны)например двух гидравлических гусеничных экскаваторов, закрепленных на ь Р,Сдар оставит ехред В л ректорО.Лугова ор Н.Горват Подписноенного комитета СССРтений и открытийРаушсквя наб д.4/5 аз 3775/2 Тираж 552 ВНИИПИ...

Номер патента: 1242658

Опубликовано: 07.07.1986

Авторы: Кононенко, Шевцов

МПК: F15B 15/14

Метки: силовой, цилиндр

...и открытий 3036, Москва, Ж в -36, Раушская наб., д. 4/5 Филиал ППП сПатент, г. Ужгород, ул. Проектная, 4Изобретение относится к машиностроению, в частности к исполнительным механизмам гидросистем, и может быть использовано н приводах запорной трубопроводной арматуры.1(ель изобретения - повышение весогабаритных характеристик цилиндра.На чертеже представлен силовой цилиндр., продольный разрез.Силовой цилиндр содержит корпус 1 с крышками 2 и 3, в котором с образованием г 1 рабочей полости 4 установлен поршень 5, кинематически связанный с полым штоком 6 посредством двуплечих рычагов 7. В штоке 6 выполнены радиальные пазы 8. На крышке 2 жестко закреплена заглушка 9 с радиальными отверстиями О, располо)кенная в полости 1 нтока 6. В 11 утренние...

Номер патента: 1240383

Опубликовано: 30.06.1986

Авторы: Есьман, Михайлов, Панков, Шевцов

МПК: A01D 51/00

Метки: корнеплодов, подборщик

...г. Ужгоро роектн 1 1Изобретение относится к сельскохозяйственному машиностроению, вчастности к подборщикам корнеплодов,используемьвч в машинах для подборакорнеплодов из куч и кагатов и дляпогрузки этих корнеплодов в транспортные средства.Цель изобретения - повышение эффективности работы подборщика.На фиг.1 изображен схематичноподборщик конеплодов, вид сверху;на фиг.2 - разрез А-А на Фиг.1.Подборщик корнеплодов содержитраму 1, несущую кулачковый питатель2, грабельный захват 3 и боковыеподгребающие щитки 4 с нижними рабочими кромками,Грабельный захват, 3 связан с механизмом для привода его в движение в направлении к питателю 2 и обратно. Боковые подгребающие щитки 4 связаны с приводом, выполненным в виде гидроцилиндров 5. В нижней...

Номер патента: 1239817

Опубликовано: 23.06.1986

Авторы: Мазнев, Некрасов, Сулейманов, Шевцов

МПК: H02P 3/14

Метки: электропривод

...ток нагрузки в маневровомрежиме. Минимальный так нагрузкиреализуется цри времени задержки отпирания тиристора 1 атцасительна3981 7 2 45 .О .) 5 Б 10 5 20 25 30 35 10 коммутирующего тиристора б, достаточном для днойного перезаряда коммутирующего конденсатора 5 по цепям;коммутирующие конценсатор 5 - тиристор б - реактор 4 - конденсатор 5,а"атем: коммутирующий конденсатор 5коммутирующий реактор 4 - дополнительный диод 15 - диод 13 - коммутирующий конденсатор 5, и определяется добротностью контуров перезаряда.Ь тяговом режиме начинает работать силовой тиристор 3 и одновременно с ним тиристор 12, Регулированиенапряжения на. двигателе достигаетсяширотно-импульсным методом изменения коэффициента заполнения от нуляда максимального...

Номер патента: 1239690

Опубликовано: 23.06.1986

Авторы: Блохина, Рыбакин, Шевцов

МПК: G05D 11/02

Метки: вакуумных, колонн, пневматическое, ректификационных, сборниками

...через второйэлемент ИЛИ 22 связан с выходами сигнализаторов 18 и 19, выход триггерасоедийен с управляющими входами двух.позиционных клапанов 7 - 14,Устройство работает следующим образом.Пусть идет наполнение первогосборника 3 через клапан 7 и опорожнение второго сборника 4 через клапан10 и регулирующий клапан 15, Двухпозиционные.клапаны 12 и 13 закрыты,а 11 и 14 открыты. Двухпозиционныйрегулятор 29, стабилизируя суммузначений уровней в сборниках, обеспе.чивает равенство расхода, поступающего из колонны 1 в сборник 3, и расхо 39690 2 да, выводимого из сборника 4 в колонну 2,Когда уровень в первом сборнике 3 преньппает верхнее предельное значение или уровень во втором сборнике 4 становится меньше нижнего предельного значения, на...

Номер патента: 1239311

Опубликовано: 23.06.1986

Авторы: Бойко, Болтян, Горобец, Нечепаев, Шевцов

МПК: E21C 25/10

Метки: горного, исполнительный, комбайна, орган

...барабана закреплен к кольцу 12 посредством болтов 13, проходящих через от верстия 14, выполненных во втулке 1. Ступица 3 имеет зубья 15, взаимодействующие с режущей цепью 16. Режущая коронка 17 исполнительного органа закреплена на штоке гидродомкрата 18, закрепленного на кронштейне 19 (при помощи сварки), а ее зубья 20 взаимодействуют с зубьями 21 корпуса барабана 2.Исполнительный орган работает следующим образом.Ступица 3 приводится во вращение режущей цепью 16, взаимодействующей с ее зубьями 15. При этом вращение передается корпусу барабана 2 посредством упругих элементов 4 втулки 1, взаимодействукщих с их выступами 5 и 6, и режущей коронке 17, зубья 20 которой взаимодействуют с зубьями 21 корпуса барабана 2. В результате вращения...

Номер патента: 1236502

Опубликовано: 07.06.1986

Авторы: Бровкин, Воронежский, Зыбин, Шевцов

МПК: G06F 17/18

Метки: среднего, текущего

...счетчика4 реверсивного, подсоединенных к 50блоку 3 сравнения, одинаково и равно и,К этому первому измерению на виходе счетчика 4, являющегося одновре- зз менно и выходом устройства, сформируется код, соответствующий числу импульсовА=2 А- о А;СР 12 где А " среднее значение на некосртором 1-м измерении;А, - максимальное число импульсов, которое может запоминать счетчик 4 в старших разрядах;При очередном измерении процесс работы устройства повторяется, и через 4 2 измерений на выходе старших разрядов счетчика 4 будет сформировано значение А р с точностью 6 +1/ от исходного среднего значения измеряемой величины. Если процесс расчета находится всостоянии "О", то работа счетчика 4начинается сразу же с поступлениемимпульса "Начало измерения",...

Номер патента: 1234790

Опубликовано: 30.05.1986

Авторы: Ефремов, Лямец, Шевцов

МПК: G01R 29/16

Метки: обратной, последовательности, прямой, фаз, фильтр

...входная трехфаэная система контролируемых величин содержит все последовательности:-Х сов(с) ) е+ч/ -Х совНо 3+и 1+Ч 11 Ч ив которых прямая последовательностьимеет раэностную частоту,а обратная -суммар нуюЗаграждающие фильтры 1 О и 11 подавляют колебания суммарной частотыво всем диапазоне ее изменения. Наих выходы проходят только сигналы 10 прямой последовательности+и К8 ЫЮ О 1 О 11 неизменного уровня.д Чтобы получить. фильтр обратной последовательности, достаточно поменятьместами сумматоры Я и 9.В этом случае У 8 У, УЗЗо Х вЫ ( +,д)+Ч,) +Х вп 1(-)=е+Ч40 Фильтр прямой (обратной) последовательности фаз, содержащий два кана.ла, вьходь которых подключены к выходному сумматору и выполнены в виде ф последовательно соединенньх...

Номер патента: 1234273

Опубликовано: 30.05.1986

Авторы: Артамонов, Миркин, Николаев, Шевцов

МПК: B62D 55/104

Метки: катка, опорного, подвеска, средства, транспортного

...М илиад ПППмитета открыт кая набул. П д. 4(ороектная,1Изобретение относится к подвескам транспортных средств, в частности к подвескамопорных катков гусеничных транспортныхсредств,Цель изобретения - повышение эффективности работы подвески путем исключенияотрыва опорных катков от гусеницы.г 1 а фиг. 1 изображена подвеска опорногокатка транспортного средства, общий вид;на фиг. 2 - разрез А-А на фиг, 1.Подвеска опорного катка транспортного 10средства содержит ось 1, неподвижно закрепленную на раме 2 транспортного средства. На оси 1 через подшипник 3 посаженавтулка 4 с радиальными отверстиями длязакладки загнутых концов пружин левойнавивки 5, правои навивки 6 и центральной15пружины 7. Загнутые концы пружин закреплены в отверстиях...

Номер патента: 1233979

Опубликовано: 30.05.1986

Авторы: Гожий, Гредиль, Дикий, Круглов, Смирнова, Шевцов

МПК: B21C 37/12

Метки: гибких, пористых, трубок

...увеличения гибкости трубки и снижения металлоемкости, заготовка крепится к оправке своей болыпей сто рс)ссой сздоль осс ОГ 1 эавки, намотку производят на 360 с последующим прижатием приссска к поверхнцсги трубки, после чего осувпсгвлясот закрунивание трубки вращением ес коссссов в ссротивоположссьсх направлениях.2. Способ по и. 1, отличающийся тем, кпго намотку производят вращением оправки.3. Способ по и. 2, отличающийся тем, ито намотку производят оборотом полосы во кте г оправки.,и тдция тру , ниетрбке. д"- ., Но)изводися, оооцьке мегибкоси 1чожр 1,е сто)обр;1 бо,), Св)и ( ,ро;ивопо.вРубкиепця витои трИзобрет" ичаст Ости к изкони 8 Ос 1.я НО У ч (Я 01 цивлением в " 3 емых вцд мгог 6 50 Т 11.(Л.г) бОК ИСПОЛ. , П 1)И,...

Номер патента: 1231082

Опубликовано: 15.05.1986

Авторы: Кононов, Макаренков, Сергеев, Терентьев, Терещенков, Толубко, Шевцов

МПК: C02F 5/00, C23F 14/00, G05D 27/00 ...

Метки: воды, противонакипной, эффективности

...которых появляются в момент перехода входных синусоидальных напряжений Ури 020 через нулевую фазу КЗ-триггер 10,первый Т-триггер (триггер со счетным входом) 11, второй Т-триггер 12,одновибратор 13, фильтр 14 низкихчастот, нелинейный преобразователь 25 15, аналого-цифровой преобразователь16, первая схема И 17, вторая схемаИ 18, сумматор-вычитатель 19, выходная схема И 20, дешифратор 21,выходной сигнал 22.30 Выходы Формирователей 8 и 9 импульсов присоединены к входам КЯтриггера 10 так, что выход Формирователя 8 присоединен к записывающемуединицу входу триггера, а выход Формирователя 9 присоединен к записывающему нуль входу триггера, выход КВтриггера 10 присоединен к входу первогоТ-триггера и к входу фильтра 14 низких частот, выход...

Номер патента: 1230490

Опубликовано: 15.05.1986

Авторы: Жигайло, Шевцов

МПК: A01C 7/00

Метки: возделывания, сахарной, свеклы

...трудозатрат за счет исключения прополки и прореживания всходов,П р и м е р. Для эффективногоочищения верхнего слоя почвы от сорняков проводят осеннюю планировку 10поверхности полей, а весной полешлейфуют, вносят гербициды, заделывают их в почву, поверхность гкочвы прикатывают и боронуют,Предпосевную обработку почвы исев свеклы проводят через 12-15 дн.после ранневесенней обработки почвы,когда сорняки в верхнем слое почвыпрорастут, а почва прогреется до 1520 С 1 С.20Расчет высеваемых семян производяттолько по количеству всхожих семянпо формуле12 х 100В щивании сахарной свеклы по известномуспособу (сорт Ялтушковская односемянная) проведены вручную проверка всходов и доочистка корнеплодов при уборке,В результате установлено, что сахарная...

Номер патента: 1229790

Опубликовано: 07.05.1986

Авторы: Калашников, Крылов, Сухарев, Федотов, Шевцов

МПК: G08C 19/28

Метки: телеметрическая

...6 принимаемый групповой сигнал (эпюра 32, фиг. 3) поступает одновременно на первые входы первого 7 второго 7 и третьего 7 сумматоров, на вторые д которых подаются налы с выходов первого генератора 12 идентичные сигналам, сформированным на передающей стороне во втором генераторе 3 (эпюры 26-28, фиг, 3). Таким образом, на выходе первого сумматора 7 формируетсяз1 сигнал, соответствующий эпюре 34 (фиг. 4). Далее выходные сигналы первого сумматора 7 одновременно1поступают на входы сумматоров по модулю два первого 8, второго 8 и третьего 8 з канальных корреляторов, на другие входы которых подаются канальные сигналы с выхода второго генератора 11, аналогичные сигналам сформированным в передающей части первым генератором 2 (эпюры 11-13,...

Номер патента: 1229296

Опубликовано: 07.05.1986

Авторы: Ильичев, Лебедев, Шевцов

МПК: E21B 7/24

Метки: котлованов, образования

...под столбчатые и свайныефундаменты.Цель изобретения - повышение надежности работы за счет улучшениятранспортирующей способности устройства,На фиг,1 изображено устройство,общий вид; на Фиг,2 - сечение А-Л нафиг.1; на фиг. 3 - сечение Б-Б нафиг,1,Устройство для образования котлованов содержит буровой наконечник 1планетарный понижающий редуктор 2,грунтоприемник 3 с крестовиной 4, ккоторой прикреплен корпус редуктора,шнековый транспортер 5, размещенныйв обойме 6. Обойма 6 выполнена изупругого материала, например стали,пластмассы, капрона и т.д., и имеетпродольную прорезь 7. Устройство для образования котлованов работает следующим образом,Над будущей скважиной подвешиваютустройство и приводят во вращение шнековый транспортер 5. Обойма 6...

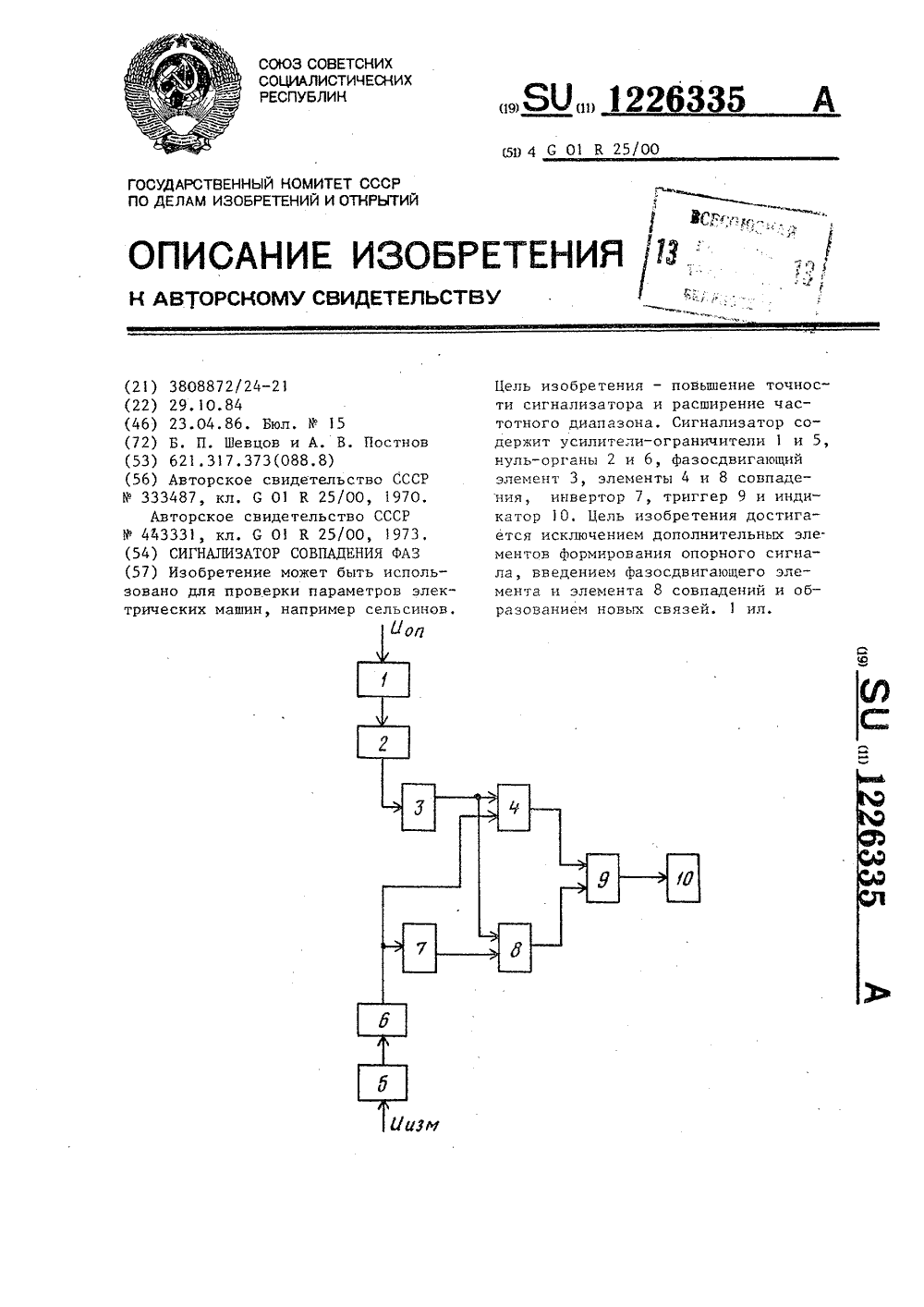

Номер патента: 1226335

Опубликовано: 23.04.1986

Авторы: Постнов, Шевцов

МПК: G01R 25/00

Метки: сигнализатор, совпадения, фаз

...9,Усилитель-ограничитель 5 через последовательно соединенные нуль-орган6 инвертор 7 и элемент 8 совпадений соединен с другим входом триггера 9, выход которого соединен синдикатором 10, Второй вход элемента 4 совпадения соединен с выходомнуль-органа 6, а второй вход элемента 8 совпадений соединен с выходомфазосдвигающего элемента 3.Устройство работает следующим образом.Опорное напряжение 11 после усилителя-ограничителя 1 и нуль-органа 2 преобразуется в короткие импульсы, соответствующие моменту прохождения входного напряжения через нульв положительном направлении, которыечерез регулируемый фазосдвигающийэлемент 3 поступают на входы элементов 4 и 8 совпадения. Измеряемое напряжение 11, проходя через усилитель-ограничитель 5 и...

Номер патента: 1225835

Опубликовано: 23.04.1986

Авторы: Кулабухов, Панаев, Санжаревская, Шевцов

МПК: C07C 29/76, C07C 31/125

Метки: жирных, катализатора, меднохромбариевого, первичных, спиртов

...120 420 1200 540 1200 600 500 ,240 1000 90 1500 2000 30 П р и м е ч а н и е. В примерах2 и 9 наблюдается электрический пробой.П р и м е р 10. Электростатическую очистку проводят в обогреваемом аппарате с рабочим объемом 0,5 л. Спирты с концентрацией катализатора в них 5 мас.Х при 80 С непрерывноочерез штуцер А подают в %ольцевой нессиметричный.зазор между двумя горизонтальными цилиндрами, служащими электродами, Устойчивую очистку достигают при скорости подачи спиртов 3,5 л/ч. Отвод спиртов осуществляют непрерывно в верхней части аппарата, а осадка - снизу по мере накопления. Напряженность электрического поля составляет 1000 кВ/м. Съем продукции 7,0 м /м ч.П р и м е р 11, 40 г гидрогенизата (смесь спиртов с катализатором со стадии...

Номер патента: 1222909

Опубликовано: 07.04.1986

Автор: Шевцов

МПК: F16B 2/16

Метки: втулки, гладком, стержне, стопорения, шевцова

...конусной и цилиндрической 12 поверхностей, расточенных во втулке 2.В последнем случае втулка 2 может центрироваться на телах качения сепаратора 3,если выполняется условие 0 = до + 2 г 1 щгде 0 - диаметр цилиндрического пояска;4 о - диаметр стержня;си - диаметр тел качения,Также втулка может центрироваться на цилиндрическом пояске, расточенном на сепараторе и поверхности 12, если выполняется условие, о + 21 т О 5 20 25 ЗО 35 40 45 50 55 Для смазывания трущихся поверхностей внутри втулки 2 установлено войлочное кольцо 13, пропитанное смазкой.Для предотвращения попадания пыли и грязи при работе в запыленных условиях, а также для предотвращения вытекания смазки могут быть установлены уплотнительные кольца 14 и 15.Для передачи...

Номер патента: 1222217

Опубликовано: 07.04.1986

Автор: Шевцов

МПК: A01C 11/02

Метки: посадочная

...и;Оскосги. Мегкду звездочками 7 и 8 в этой же и.о кост: цц яцута цепь 9 транспортсра под уг;:ом и к гои:оцтали, верница которого направлена в сторону движения. На цепи 9 жестко закреплены захваты 10 продольной осью под углом 90" к ветви трансюртера. Угол а может быть выбран в пределах 20- 4 ". При угле а(20" КОИГрукгия мьпшины зн 11 чителы 10 удлин 51 ется, что ухудшает условия разворота, а при угле а)45" из-за ухудн:ения условий разворота черенка, в момент обхода звездочки 7, зна итегь 0; ве,ичивается расстояние между цгитками 3 сошника, что влечет образование широкой борозды, ухудцп цие услоций засыпки черенков почвой и увеличение тя 10- вого сопротивления. На раме 1 также установлены плужцые корпу а 11, питатель 12 с черенками 13....

Номер патента: 1221211

Опубликовано: 30.03.1986

Авторы: Футоранский, Шевцов

МПК: B67B 1/04

Метки: патрон, укупорочный

...и может быть использовано в пищевой и химико-фармацевтической промышленностях.Целью изобретения является повышение надежности работы и возможности использования различных 1 О типоразмеров пробок.,На фиг1 схематически изображен укупорочный патрон; на фиг. 2 - разрез А-А на фиг. 1.Укупорочный патрон содержит 15 шток 1 и шарнирно укрепленные захваты 2, соединенные пружиной 3. В штоке 1 образованы пазы 4 и 5. Захваты 2 смонтированы на втулке 6, посаженной на осьс возможностью 20 вертикального перемещения относительно штока 1 вдоль пазов 4 и 5.,Рабочая поверхность захватов выполнена в виде конуса 8 и имеет гнездо для пробки 9. Пружина 3 рас положена в отверстиях 10, выполненных в теле захватов 2 и закреплена ,с помощью бобышек 11. Захваты 2...

Номер патента: 1219428

Опубликовано: 23.03.1986

Авторы: Мясищев, Рубцов, Шевцов

МПК: B60P 1/48, B60P 3/41

Метки: грузов, длинномерных, погрузки

...лесозаготовительная машина с устройством для погрузки, общий вид; на фиг. 2 устройство для погрузки, общий вид. Устройство для погрузки длинно- мерных грузов, преимущественно деревьев, на коники 1 и 2 лесозаготовительной машины в составе тягача 3 и прицепа-роспуска 4 содержит установленный на рычаге 3 манипулятор 5 и поворотный относительно шарнира б рычаг 7, Шарнир 6 размещен в нижней части наружной поверхности одной из стоек коника 2, Рычаг 7 снабжен шарнирно прикрепленным к нему упором 8, подпружиненным относительно рычага пружиной 9, Рычаг выполнен составным из двух частей 10 и 11. Часть 10 снабжена ограничителем 12 поворота относительно части 11. Расстояние от шарнира 6 до свободного конца упора 8 равно расстоянию от этого...
