Способ управления тиристорами преобразователя напряжения в асинхронном электроприводе

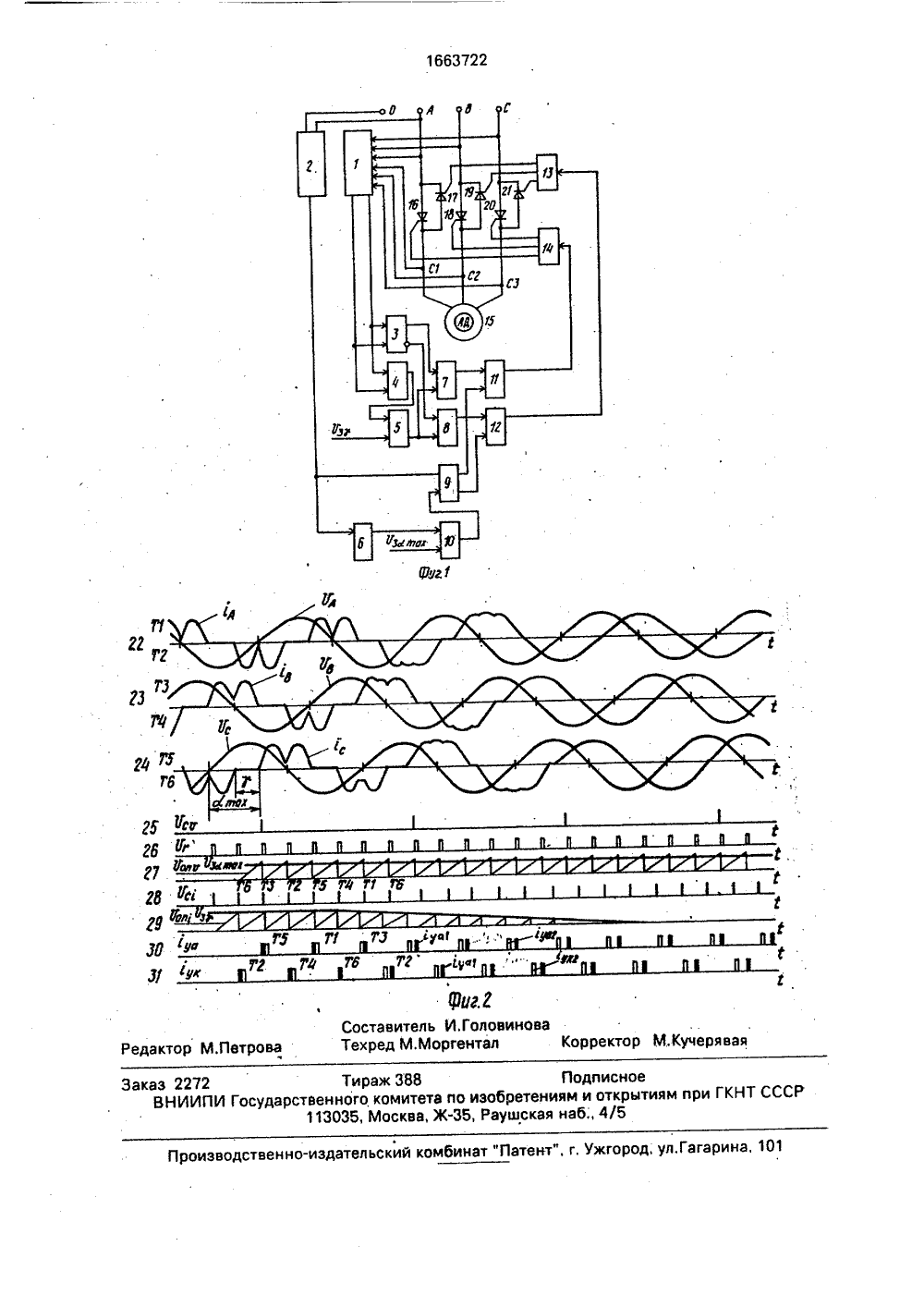

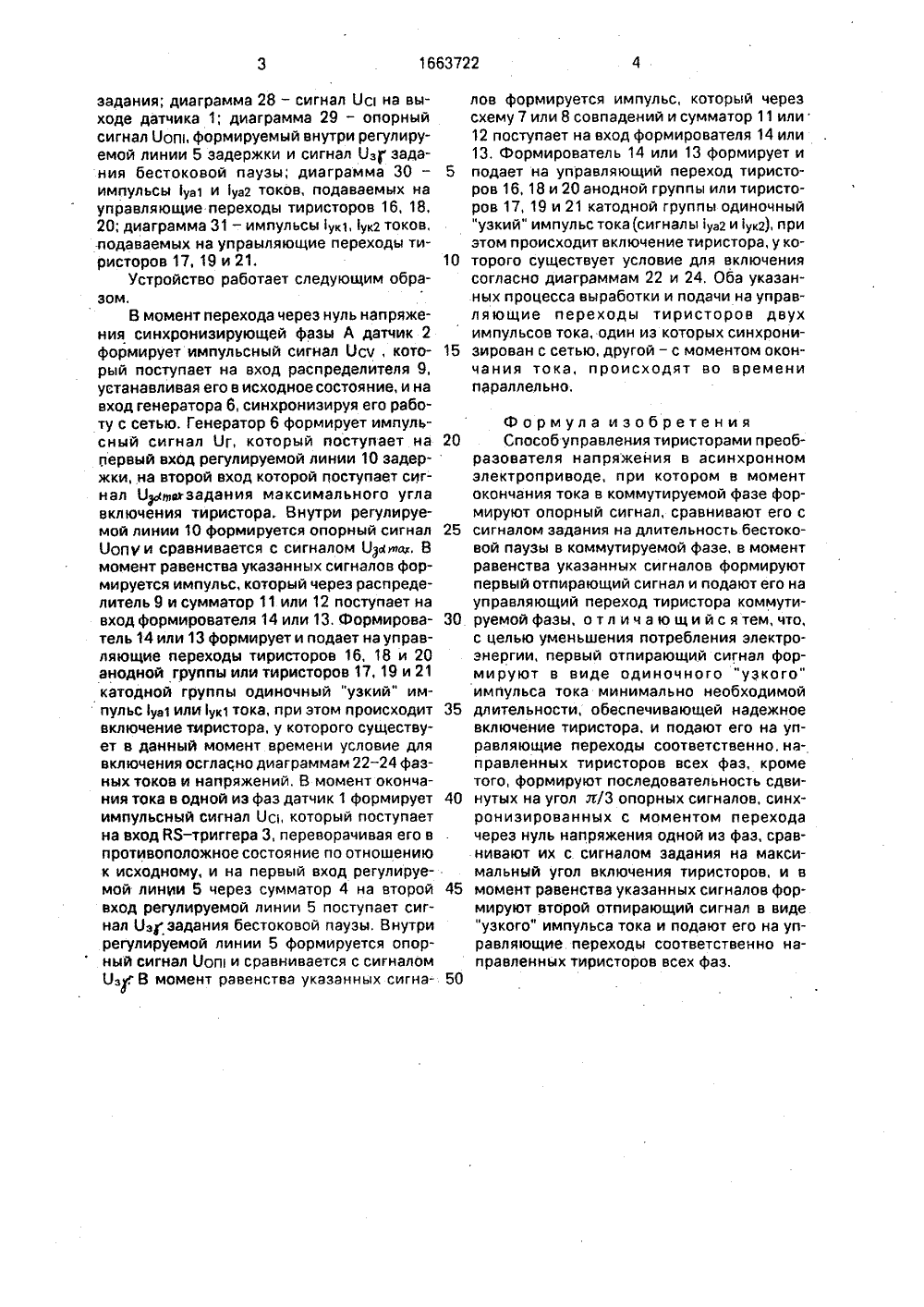

5 10 15 20 25 30 35 40 45 50 задания; диаграмма 28 - сигнал Оо на выходе датчика 1; диаграмма 29 - опорный сигнал Оопь формируемый внутри регулируемой линии 5 задержки и сигнал Оз задания бестоковой паузы, диаграмма 30 - ИМПУЛЬСЫ 1 уа 1 И уа 2 ТОКОВ, ПОДВВВЕМЫХ НЭ управляющие переходы тиристоров 16, 18, 20; диаграмма 31 - импульсы 1 ук 1,ук 2 токов, -подаваемых на упраыляющие переходы тиристоров 17, 19 и 21,Устройство работает следующим образом,В момент перехода через нуль напряжения синхронизирующей фазы А датчик 2 формирует импульсный сигнал Осч, который поступает на вход распределителя 9, устанавливая его в исходное состояние, и на вход генератора 6, синхронизируя его работу с сетью. Генератор 6 формирует импульсный сигнал Ог, который поступает на первый вход регулируемой линии 10 задержки, на второй вход которой поступает сигнал Огюазадания максимального угла включения тиристора, Внутри регулируемой линии 10 формируется опорный сигнал Оопп и сравнивается с сигналом Оиак, В момент равенства указанных сигналов формируется импульс, который через распределитель 9 и сумматор 11 или 12 поступает на вход формирователя 14 или 13. Формирователь 14 или 13 формирует и подает на управляющие переходы тиристоров 16, 18 и 20 анодной группы или тиристоров 17, 19 и 21 катодной группы одиночный "узкий" импульс 1 уа 1 или 1 ук 1 тока, при этом происходит включение тиристора, у которого существует в данный момент времени условие для включения осгласно диаграммам 22 - 24 фазных токов и напряжений. В момент окончания тока в одной из фаз датчик 1 формирует импульсный сигнал Ось который поступает на вход ВЗ - триггера 3, переворачивая его в противоположное состояние по отношению к исходному, и на первый вход регулируемой линии 5 через сумматор 4 на второй вход регулируемой линии 5 поступает сигнал Оа задания бестоковой паузы. Внутри регулируемой линии 5 формируется опорный сигнал Ооп и сравнивается с сигналом Оз В момент равенства указанных сигналов формируется импульс, который через схему 7 или 8 совпадений и сумматор 11 или 12 поступает на вход формирователя 14 или 13. Формирователь 14 или 13 формирует и подает на управляющий переход тиристоров 16, 18 и 20 анодной группы или тиристоров 17, 19 и 21 катодной группы одиночный УЗКИЙ ИМПУЛЬС ТОКЭ(СИГНВЛЫ 1 уа 2 И 1 ук 2), ПРИ этом происходит включение тиристора, у которого существует условие для включения согласно диаграммам 22 и 24, Оба указанных процесса выработки и подачи на управляющие переходы тиристоров двух импульсов тока, один из которых синхронизирован с сетью, другой - с моментом окончания тока, происходят во времени параллельно. Формула изобретения Способ управления тиристорами преобразователя напряжения в асинхронномзлектроприводе, при котором в момент окончания тока в коммутируемой фазе формируют опорный сигнал, сравнивают его с сигналом задания на длительность бестоковой паузы в коммутируемой фазе, в момент равенства указанных сигналов формируют первый отпирающий сигнал и подают его на управляющий переход тиристора коммутируемой фазы, о тл и ч а ю щи й с ятем, что, с целью уменьшения потребления электроэнергии, первый отпирающий сигнал формируют в виде одиночного "узкого" импульса тока минимально необходимой длительности, обеспечивающей надежное включение тиристора, и подают его на управляющие переходы соответственно. направленных тиристоров всех фаз, кроме того, формируют последовательность сдвинутых на угол 7 г/3 опорных сигналов, синхронизированных с моментом перехода через нуль напряжения одной из фаэ, сравнивают их с сигналом задания на максимальный угол включения тиристоров, и в момент равенства указанных сигналов формируют второй отпирающий сигнал в виде "узкого" импульса тока и подают его на управляющие переходы соответственно направленных тиристоров всех фаз,1663722 Т 3 2 Х у 36 ЕИ ру Ии р ; у ЖЯО Уф р ук суа Фиг.8Составитель И.ГоловиноваРедактор М,Петрова Техред М.Моргентал Корректор М,К водственно-издательский комбинат "Патент", г, Ужгород, ул ина, 1 каз 2272 Тираж 388 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб;, 4/5
