Номер патента: 1366848

Опубликовано: 15.01.1988

Авторы: Бабушкин, Беспалова, Вагина, Виноградов, Григорьев, Савватеев, Сооляттю

МПК: F27D 9/00, F28D 15/02

Метки: теплообменник

...в виде шестигранной призмы. Внутри корпуса в параллельных плоскостях, наклоненных к горизонтальной плоскости в направлении малых диагоналей ромба, расположены зоны испарения перекрещивающихся под углом 120 пучков тепловыхотруб 3. Зоны конденсации 4 и 5 тепловых труб 3 выведены за пределы корпуса и помещены соответственно в воздушные камеры 6 и водяные коллекторы 7, При этом получается комбинированный теплообменник в виде воздухоподогревателя и экономайзера. Образуемый корпус в виде шестигранной призмы хорошо компонуется с цилиндрическими вертикальными газоходами и корпусами энерготехнологических установок. Теплообменник работает следующим образом.Зоны испарения тепловых труб, расположенные в корпусе, омываются горячим потоком...

Номер патента: 1351793

Опубликовано: 15.11.1987

Авторы: Медведев, Савватеев

МПК: B28B 13/02

Метки: бетонных, смесей, укладки, уплотнения

...возбу дители 5 колебаний и калибрующие устройства 6, Внутри бункера в нижней части расположены вибровалковые питатели 7 с обтекателями 8 и защитными трубами 9. 25Устройство работает следующим образом.Бункер 4 заполняется бетонной смесью (вибровалковые питатели 7 опу" щены), Портал 1 перемещается к форме, З 0 Раздаточное окно бункера 3 устанавливается над формой, Включаются возбудители 5 колебаний и вибровалковые питатели 7, которые механизмом 2 вертикальных перемещений поднимаются д 5 на необходимую высоту. Сопротивление подъему вибровалковых питателей существенно снижается вследствие их колебаний работы возбудителей 5 колебаний и обтекателей 8. Смесь в бун кере 4 разжижается и предварительно уплотняется. Портал 1 движется вдоль формы,...

Номер патента: 1335624

Опубликовано: 07.09.1987

Авторы: Калашников, Леонтьев, Савватеев, Шматов

МПК: E02B 5/02

Метки: каналов, строительства

...способ.На схеме обозначены проектнаячасть русла канала 1 при строитель -стве первой очереди, уровень 2 водыпри пропуске расхода первой очереди,уровень 3 воды при пропуске расходавторой очереди, проектная часть русла канала 4 при строительстве второйочереди, уровень 5 воды при пропускерасхода третьей очереди, проектнаячасть русла канала 6 при строительстве третьей очереди, борта 7 канала,выполняемые при строительстве первойочереди, борта 8 канала, выполняемыепри строительстве второй очереди,борта 9 канала, располагаемые вышерусловой части,Строительство канала по очередямв выемке в связных грунтах осуществляют землеройно-транспортными машинами или средствами гидромеханизации. Вначале производят устройствопроектной части русла. канала 1...

Номер патента: 1326605

Опубликовано: 30.07.1987

Авторы: Баринов, Маринин, Репин, Савватеев, Шамов

МПК: C10G 7/00

Метки: нефти, стабилизации

...в газосепараторе 4, вдиспергатор 8, в который также подают воду и реагент-деэмульгатор(ПАБ) в количестве 10-40 г на 1 тнефти,. Б диспергаторе 8 осуществляют приготовление мелкодисперснойэмульсии прямого типа "конденсатв воде, которую подают в поток нагретой нефти, поступающей в сепаратор. Широкую Фракцию легких углеводородов подают в количестве 1-5 мас.Ена нефть, поступающую в сепаратор,П р и м е р. Способ стабилизацииБарьеганской нефти проводят по описанной схеме,При этом давление сепарации составляет 0,09 МПа, температура 50 С,Используют деэмульгатор Р.4 б Состав исходной нефти и результаты опытов с использованием различных количеств ШФЛУ и деэмульгатора приведены в табл. 1 и 2. Анализ данных табл. 1 показывает, что подача в...

Номер патента: 1319925

Опубликовано: 30.06.1987

Авторы: Дудин, Попов, Разумов, Савватеев, Чабуткин

МПК: B07B 1/40

Метки: виброгрохот

...8 дифференциально-планетарного механизма 9, который служит для изменения направления колебаний короба. Сатиллиты 1 О механизма 9 находятся в зацеплении с шестерней 11, соединенной с охватываемым дебалансом 7. Полуоси 12 сателлитов установлены внутри зубчатого колеса 13, которое соединено с зубчатой рейкой 14. К последней прикреплен сердечник 15 электромагнита 16, управляемого программным реле 17. Вибровозбудитель приводится во вращение через ременную передачу 18 двигателем 19.Виброгрохот работает следующим образом. При включении двигателя 19 через ременную передачу 18 начинает вращаться вал 5 с закрепленным на нем дебалансом 6 и шестерней 8, Посредством сателлитов 10 вращение с шестерни 8 передается на шестерню 11 и охватывающий...

Номер патента: 1318659

Опубликовано: 23.06.1987

Авторы: Дудин, Попов, Разумов, Савватеев, Чабуткин

МПК: E02D 7/10

Метки: вибромолот

...16 соединен напорным трубопроводом 17 с выточками 18 распределителя, а выточки 19 и 20 сливным трубопроводом 21 связаны с баком 22,Между трубопроводами 17 и 21 расположен предохранительный клапан 23.Трубопровод 24 соединяет поршневуюполость Б с выточкой 25. Трубопровод 26 соединяет полости А и В с выточкой 27, Гибкий шланг 28 соединяет полость цилиндра 15 сброса ударной массы с поршневой полостью Б силового цилиндра 2,Вибромолот работает следующим образом.Когда золотник 8 находится в нижнем положении, выточки 18 и 25, 20и 27 соответственно соединены междусобой. Жидкость от гидронасоса 16по трубопроводу 17 поступает в выточки 18 и 25 по трубопроводу 24 вполость Б силового цилиндра, в проточки штока 12 и по гибкому шлангу28 в цилиндр...

Номер патента: 1315314

Опубликовано: 07.06.1987

Авторы: Дудин, Попов, Разумов, Савватеев, Чабуткин

МПК: B28B 1/087

Метки: виброплощадка

...проточками 12 сквозны ми каналами 14. Распределительная втулка 11 выполнена с кольцевыми канавками 15-18, которые сквозными каналами соединены со сливным трубопроводом 19, а канавка 16 и 17 - с на порным трубопроводом 20. Напорный трубопровод 20 соединен с гидронасосом 21 и через предохранительный клапан 22 -со сливным трубопроводом 19, связанным с баком 23. 40Виброплощадка работает следующим образом.Рабочий орган 1 перемещает основной 5 и дополнительный 6 поршни штока 7 и золотник 10 в нижнее положение. 45 При этом кольцевая канавка 16 соединяется с верхней полостью А возбуди 14 2теля 4, а канавка 18 - с нижней полостью Б.При нагнетании гидронасосом 21 рабочая жидкость поступает по трубопро" воду 20, канавке 16, выточке 13, каналу 14 и...

Номер патента: 1310041

Опубликовано: 15.05.1987

Авторы: Дудин, Попов, Разумов, Савватеев, Чабуткин

МПК: B06B 1/18

Метки: вибровозбудитель

...7 Г 1 ри этом кольцевая канавка 12 соединяется с кольцевой канавкой 17, а кольцевая канав. ка 14с кольцевой кандвкой 18. Рабочдя жидкость от гидронасса 9 через нанорнук магистраль О и распределитель 11 поступает в полость 1 силового 1 линдра 1 и в нолцсть 111 над золотником 7. Последний45 50 55 5 1 О 15 20 25 30 35 40 смецается в нижнее нцг)цжснис дц упора бурта 6 штока 5 В нлдвдки(ий поршень 21. Г 1 оршень 2 нациде л 5 идться вверх, и жидкость из нолссти 11 но мд Яс рали 20, кольцевым канавкам 8 и 4 и И) сливной магистрали 15 сливается В бак 6. Шток 5 с буртоы 6 смещает зс)Г(ГИик 7 Вверх к нейтральному оложеник, котс)рос:(цлцтник 7 ирохцг(ит благодаря инерции рдоче ц црГдид 4. ПРИ ЭТОМ КОЛЫ(СВЗ 51 КсНдвкд 12 сцсдиняется с кольцснцй...

Номер патента: 1305885

Опубликовано: 23.04.1987

Авторы: Леонтьев, Мусулманкулова, Никифорова, Савватеев

МПК: H04L 7/02

Метки: синхронизации, тактовой

...иному знаку рассогласования, поступает через элемент ЗИЛИ 22 на второй вход блока 24 добавления и вычитания импульсов, при этом из пос- ледовательности импульсов генератора 23 тактовых импульсов, поступающих на первый вход блока добавления и вычитания импульсов, нычтется: один импульс или в нее добавитсяодин импульс, в зависимости от сигнала рассогласования. При этом на выходах делителя 25 частоты возникает комбинация, соответствующая смещению границ интегрирования, которая дешифрируется дешифратором 26, на соот. нетствующих выходах которого изменяется вРемя формирования тактовых лимпульсов.Если же система находится в сосЗО тоянии ложного синхронизма , то на выходе блока 19 определения знака не вырабатывается сигнал рассогласования. В...

Номер патента: 1301442

Опубликовано: 07.04.1987

Авторы: Гловацкий, Лукашкин, Маринин, Савватеев, Тарасов, Цыбулько

МПК: B01D 17/00

Метки: воды, нефти, подготовки, промысле

...обезвоживания, где отделяются газ и основная масса свободной воды, после чего нагреваются в нагревателях 7 и 8, окончательно обезвоживаются в отстойниках 9 и 10 и после отделения газа в концевых сепараторах 11 и 12 насосами 13 и 14 откачиваются потребителю. Отделяемая в отстойниках предварительного и окончательного обезвоживания вода направляется по трубопроводу 18 на прием насоса 21 и откачивается в систему поддержания пластового давления пластов с малоэмульсионной нефтью. В это же время на прием насоса 21 по трубопроводу 19 подают высокоэмульсионную нефть в соотношении нефть - вода, при котором в присутствии стабилизирующей добавки образуется устойчивая эмульсия типа нефть в воде. Конкретная величина соотношения зависит от типа...

Номер патента: 1298289

Опубликовано: 23.03.1987

Авторы: Алтунин, Дмитриева, Савватеев

МПК: E02B 1/02

Метки: водопрочностных, грунта, лессового, просадочного, характеристик

...м, м/с;1 - время размокания образца, с;ш - масса скелета образца, г. Формула изобретения Составитель А. СергеевРедактор И. Дербак Техред Н.Глущенко Корректор А. Обручар Заказ 866/28 Тираж 607 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1 12982Изобретение относится к гидротехническому строительству, а именно к оценке размывов русел каналов и оснований гидротехнических сооружений ирригационного и энергетического наэна 5 чения на связных лессовых просадочных грунтах,Цель изобретения - расширение функциональных возможностей за счет определения допускаемой неразмывающей 1 р скорости водного...

Номер патента: 1294906

Опубликовано: 07.03.1987

Авторы: Гришенко, Рыльков, Савватеев

МПК: E02B 1/00

Метки: варианты, водопроводящее, грунте, его, просадочном, сооружение, строительства

...к94906 6 щ герметиков 4. Водоотвод включает тру 45 50 5 1 О 15 20 25 30 внешним стенкам водовода. В стенках водоводамогут быть выполнены утолщения с отверстиями для пропуска свай 9, Противоэрозионные диафрагмы 2 расположены под днищем водовода с внутренней стороны от ребер 7 жесткостиВодопроводящее сооружение по четвертому варианту (Фиг.21 и 22 состоит,из водовода 1, противоэрозионных диафрагм 2, затвора 3, герметиков 4. В днище водовода 1 имеются нагнетательные отверстия 5, оборудованные патрубками с резьбовым разъемом, герметично закрытые съемными пробками 6. Водовод 1 разделен деформационными швами на три части, установленные на грунт, причем крайние части водовода оперты одним на уступы .средней части, а другой конец их...

Номер патента: 1288389

Опубликовано: 07.02.1987

Авторы: Гросс, Дудин, Попов, Разумов, Савватеев, Чабуткин

МПК: F15B 21/12

Метки: виброплощадка

...смесью на рабочийорган 1 последний перемещает шток 6 и поршень 5 вниз. Поршень 5 воздействует на верхнюю часть 32 составного толкателя 26. В демпферной камере ф 34 создается давление, Диаметр нижней части 33 составного толкателя подбирается таким, чтобы в демпферной камере 34 создавалось давление большее, чем давление в полости 2сывается в нижнее положение, и цикл повторяется.Вследствие перепада давления между демпферной камерой 34 и поршневой полостью 12 жидкость из демпферной камеры 34 постепенно выдавливается в поршневую полость 12. При этом уменьшается зазор в обратной связи между упорами 29, 30 и золотниковой втулкой 23, а пружина 36 сжимается. Диаметр дроссельного отверстия 15 подбирается таким, чтобы давление в демпферной камере...

Номер патента: 1282864

Опубликовано: 15.01.1987

Авторы: Годунин, Драндусов, Лукашкин, Маринин, Пестрецов, Савватеев

МПК: B01D 19/00

Метки: газа, нефти, предварительного, разделения

...схема предлагаемого устройства; на фиг. 2сечение А - А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 1; на фиг. 4 - сечение В - В на фиг. 1.Устройство включает горизонтальный цилиндрический участок 1 трубопровода, переходяший в восходящий цилиндрический участок 2. К концу горизонтального и началу восходящего участков подсоединены нефтеотводяшие трубопроводы 3 и 4. Перед нефте- отводящим трубопроводом 3 расположено пленкосрезающее кольцо 5 с горизонтальным формирующим насадком 6, а за ним по ходу движения смеси -- отбойный патрубок 7 со скошенным вводом. Над нефте- отводящим трубопроводом 4 имеется отсека- тель 8 жидкости, Устройство подключается к нефтеотводящсму коллектору 9, Газ. из устройства отбирается по газоотводящему коллектору...

Номер патента: 1278357

Опубликовано: 23.12.1986

Авторы: Гловацкий, Маринин, Савватеев, Скипин, Тарасов

МПК: C10G 33/00, G05D 27/00

Метки: нефти, обезвоживания, процессом, ступенчатого

...А при котороймакГдостигается требуемое количество нефти. Последовательное уменьшение количества подаваемого деэмульгатора приводит к последовательной. подаче на ступень 3 окончательного обезвоживания эмульсии с различной (увеличивающейся) степенью устойчивости, измеряемой путем отбора проб с помощью устройства 6 и анализа проб прибором 8 с использованием выражения (1).Определение величины АВа ступень окончательного обезвоживания подают эмульсию с агрегативной устойчивостью (А = 0,1 (107) . При этом содержание воды в товарной нефти Исоставляет в среднем 0,077. Затем увеличиваю- агрегативную устойчивость эмульсии до 0,15 (157) путем уменьшения расхода деэмульгатора. В этом случае У равост но 0,187, Устанавливая величину А равной...

Номер патента: 1262743

Опубликовано: 07.10.1986

Авторы: Леонтьев, Савватеев

МПК: H04L 27/14

Метки: приема, сигналов, частотно-манипулированных

...сигнала, интегратор 7 и решающий блок 8. Устройство для приема частотноманипулированных сигналов работает следующим образом.Сигнал из канала связи поступает на полосовой фильтр 1, который отфильтровывает полезный спектр сигнала от внеполосных помех, после чего сигнал усиливается усилителем с автоматической регулировкой усиления 2. При этом на вход временного дискретизатора сигнала Зфпоступает сигнал с постоянной амплитудой (фиг. 2 а) . Временной дискретизатор сигнала 3 преобразует аналоговый сигнал в дискретные значения (фиг. 2 а) по правилук к д) ( к)ф где Т = К 7,1, К = 0,1,2,Полученные дискретные значения сигналов задерживаются нав линии 5 задержки, вычитающий блок 4 определяет разность между действую-. щим дискретным значением...

Номер патента: 1258932

Опубликовано: 23.09.1986

Авторы: Дудин, Попов, Разумов, Савватеев, Чабуткин

МПК: E01C 19/28

Метки: виброкаток

...работает следующимобразом.В рабочем положении при движениикатка рабочая жидкость поступаетв верхнюю полость гидрозажимов 8,поршень 9 перемещается в нижнееположение. Вибровозбудитель 5 прижимается опорной плитой б к рамеи составляет одно целое с рамой 2и вальцом 1, Вибрация от вибровозбудителя полностью передается навалец, При остановке катка, приреверсировании или переключениипередачи распределитель 13 переключается, нижняя и верхняя полостигидроцилиндра соединяются друг сдругом, ускорительные упругиеэлементы 14 отбрасывают вибровоэбудитель 5 вверх от рамы. Между плитами Б и 7 появляется зазор большийразмаха колебаний, в результатечего вибровоэбудитель колеблетсяна упругих элементах, жесткостькоторых невысока и на валец...

Номер патента: 1258496

Опубликовано: 23.09.1986

Авторы: Дудин, Попов, Разумов, Савватеев, Чабуткин

МПК: B06B 1/18

Метки: вибровозбудитель

...распределителем 28, соединяетполость 1 У золотника 7 либо с напорной магистралью 17, либо со сливноймагистралью 19. Клапан 29 прецназначен для предохранения гидросистемыот перегрузок.Вибровозбудитель работает следующим образом.В исходном положении рабочий орган 4 через хвостовик 3 смещает внижнее положение поршень 2 и связанный с ним посредством штока 5 с буртом 6 золотник 7. При этом кольцеваяканавка 9 при помощи канавки 5 в золотнике сообщается с канавкой 2, акольцевая канавка 1 при помощиканавки 14 - с кольцевой канавкой 13.Рабочая жидкость от гидронасоса 16по напорной магистрали 17 и черезраспределитель 18 подается в полость 5 О 5 20 25 30 35 40 45 50 55 1 силового цилиндра 1 и в полостьф 111 над золотником 7. В результате...

Номер патента: 1245407

Опубликовано: 23.07.1986

Авторы: Карпов, Кукарцев, Лебедев, Паршин, Поживанов, Рябов, Савватеев, Трухман, Уманец, Шлыков

МПК: B22D 11/00

Метки: заготовок, литья, непрерывного

...Ширину пакета металличес ких листов 2 устанавливают равной ширине слитка, уменьшенной на его тол щину или 1400 мм. Пакет листов 2 устанавливают симметрично продольной и поперечной осям слитка.30После кристаллизации слитка от его краевых участков отрезают краевые участки 6 шириной, равной половине толщины слитка или 100 мм. Участки 4 слитка разделяют между собой и в отдельности образуют биметаллические слитки, плакирование с одной сто,роны, толщиной по 100 мм и шириной по 1400 мм.При подаче двух пакетов листов 2 в кристаллизатор 1 расстояние между40 ними устанавливают равным 1/3 толщины слитка или 66,6 мм. Ширину пакета листов 2 устанавливают равной ши-. рине слитка, уменьшенной с каждой стороны на 0,3 толщины слитка или равной 1480 мм,...

Номер патента: 1233899

Опубликовано: 30.05.1986

Авторы: Каган, Маринин, Плесовских, Савватеев, Тарасов

МПК: B01D 17/00, C10G 33/00

Метки: нефти, подготовки, сбора

...7 и 8 воды и газа, концевой сепаратор 9 и 10 с трубопроводами вывода газа 11 и 12. Кроме того, система снабжена трубопроводом 13, соединяющим выводы газа 5 газосепаратора 3 первой установки с подводящим трубопроводом 14 концевого сепаратора 10 второй установки и тру бопроводом 15, соединяющим трубопровод вывода газа 12 концевого сепаратора 10 второй установки с сепаратором 7 первой установки.Система работает следующим образом.Продукция скважины участков месторож 25 дения, разрабатываемых методом внутрипластового горения, поступает по входному трубопроводу 1 в газосепаратор 3 и сепаратор 7, где отделяется газ и вода, после чего направляется для окончательного разгазирования в концевой сепаратор 9 и затем откачивается...

Номер патента: 1233898

Опубликовано: 30.05.1986

Авторы: Годунин, Кинн, Кириллов, Маринин, Пестрецов, Плесовских, Савватеев

МПК: B01D 17/00, C01G 33/00

Метки: газа, нефти, сепарации

...основного газосепаратора 3, газовым -рубопроводом 16 основной газосепарации, к которому присоединены газовые трубопроводы дополнительного нефтегазосепаратора 6 и газосепаратора 9. Подаца реа. "ента из блока 17 осуществляется на прием насоса, подаю 1 цего отсепарированную нефть в эжектор.Система работает следующим образом.Часть сырой нефти по трубопроводу 10 поступает в сепараторы 1 основной газосепарагии, где нри давлении сепарации 0,3 - 1,0 МГа происходит отделение наиболее ле; - ких газог от Водонефтяной эмульсии. Нефтяной газ основной ;азосепарации направляется под давлением сепарации потребителю. Водонефтяная смесь с остатоцным газом посл. сепаратора 1 ос 1 овной газосепарации поступает на УПН 2, где обезвоживается при...

Номер патента: 1232464

Опубликовано: 23.05.1986

Автор: Савватеев

МПК: B25B 13/10

Метки: гаечный, ключ

...1031 ВНИИПИ Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж, Раушская наб д. 4/5Подписное Производственно.полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1 1232464 1Изобретение относится к ручным инстру- жен между шарниром 4 и пильц . Рукош ни м 4 и пальцем 7. Рукоа. ментам для сборки и разборки резьбовмх сое. ка 5 имеет упор 8, выполненный в виде виндинений и может быть использовано в раэлич. та с гайкой, преднззна нн й для ограниче ных отраслях промышленности, ния хода губок. 1 и 2.Цель изобретения - повышение надежнос. 5 Ключом работают следующи разом.щнм об ти и удобства эксплуатации за счет шарнирю- Держа ключ эа рукоятку, убч эа ятк 5, губкой 1 на. .го соединения губок с рукояткой и...

Номер патента: 1220800

Опубликовано: 30.03.1986

Авторы: Гросс, Дудин, Попов, Разумов, Савватеев, Чабуткин

МПК: B28B 1/087

Метки: виброплощадка

...трубопроводом 22, а канавка 18каналом 23 - с напорным трубопроводом 24. Напорный трубопровод 24 соединен с насосом 25, а через обратныйклапан 26 - со сливным трубопроводом. 22 и баком 27. Полость 28 соединена трубопроводом 29 с верхней полостью 30 корпуса, а его нижняя полость 31 - с кольцевой верхней проточкой 14.Дополнительный насос 32 соединен напорным трубопроводом 33 с проточками 34, 35 в цилиндре возбудителя 4 колебаний, а проточки 36 и 37 связаны сливным трубопроводом 38 с баком 27.Виброплощадка работает следующим образом.При подаче жидкости насосом 25 в верхнюю полость 30 рабочий орган 1 перемещает шток 7 вниз и через посредство сжатой пружины 8 смещает поршень 5 и золотник 12 в нижнее ОО 2положение. При этом кольцевая канавка...

Номер патента: 1191519

Опубликовано: 15.11.1985

Авторы: Зуйков, Пупышев, Савватеев

МПК: E02B 1/00, E02B 9/06

Метки: гидротехнических, грунтах, просадочных, сооружений, строительства, трубчатых

...эамачцвание основания осуществляют послевозведения сооружения, а после завершения просадочных деформаций грунтаоснования зону деформаций и фцльтрующце водоводы прорезают защитными диафрагмами.Тираж 648 По осударственного комитета елам изобретений и открыт Москва, Ж, Раушская на писноеССР д. 4/5 илиал ППП атент", г. Ужгород, ул,Проектна 1 119Изобретение относится к мелиоративному строительству на просадочнь 1 х грунтах, а именно к способу строительства трубчатых гидротехнических сооружений ( водовыпуски., регуляторы переезды ) на вновь строящихся системах орошения.Цель изобретения - ускорение сроков строительства и снижение стоимости. 1 ОНа фиг. 1 представлен план трубчатого сооружения; на фиг. 2 - разрез А-А на фиг.1.Способ...

Номер патента: 1187890

Опубликовано: 30.10.1985

Авторы: Дудин, Попов, Разумов, Савватеев, Чабуткин

МПК: B06B 1/16

Метки: вибровозбудитель

...разрез; на фиг. 2 - 4 - возможные варианты расположения дебалансных валов при регулировании вынуждающей силы.Вибровозбудитель содержит ось 1, привод 2 ее вращения, связанные с осью четыре дебалансных вала 3 - 6, шестеренчатый синхронизатор, включающий установленное на оси 1 зубчатое колесо 7 с внутренними и внешними зубьями, две шестерни 8 и 9, установленные каждая на соответствующем дебалансном валу 3 и 4, и две дополнительные шестерни 10 и 11, установленные каждая на соответствующем дебалансном валу 5 и 6, механизм регулирования вынуждающей силы, включающий два установленных с возможностью поворота вокруг оси 1 коромысла 12 и 13 с зубчатыми секторами 14 и 15. При этом коромысла 12 и 13 связаны каждое соответственно с двумя...

Номер патента: 1169695

Опубликовано: 30.07.1985

Авторы: Гловацкий, Захарченко, Каган, Маринин, Савватеев, Силаев, Федорищев

МПК: B01D 17/04

Метки: нефти, подготовки

...последовательно соединенные между собой трубопро водами блок 1 предварительного обезвоживания с трубопроводом 2 для сброса воды, блок 3 окончательного обезвоживания нефти с трубопроводом 4 для сброса воды, блок 5 концевой се парации и емкость 6 для товарной нефти. Сырая нефть подается по трубопроводу 7 в блок предварительного обезвоживания, а по трубопроводу 8 - потребителю. Трубопровод 4 для сбро са воды из блока предварительного обезвоживания соединен с трубопроводом выхода нефти из блока концевой сепарации, емкость 6 снабжена трубопроводом 9 для сброса воды. 25Устройство работает следующим образом.Сырая нефть с месторождения, обработанная реагентом - деэмульгатором, после сепарациипо трубопроводу 7 пос- З 0 тупает в блок 1...

Номер патента: 1151644

Опубликовано: 23.04.1985

Авторы: Дудин, Попов, Разумов, Савватеев, Чабуткин

МПК: E02D 7/18

Метки: вибромолот

...размещены поршень и установленный под ним золотник, оснащенный механизмом изменения энергии удара в виде соединенной с приводом вращения червячной передачи, причем поршень соединен при помощи штока с ударной частью, механизм изменения энергии удара снабжен тросом и соединенным с червячным колесом валом, расположенным в верхней части штока, выполненным с осевым каналом для пропуска троса, который одним концом соединен с золотником, а другим - с валом.На чертеже изображен предлагаемый вибромолот, общий вид,Вибромолот состоит из силового цилиндра 1, внутри которого размещен поршень 2, соединенный с ударной частью 3 посредством расположенного над поршнем 2 штока 4. Под поршнем 2 смонтирован распределитель 5,имеющий ограничительные выступы...

Номер патента: 1146824

Опубликовано: 23.03.1985

Авторы: Леонтьев, Савватеев

МПК: H04L 27/14

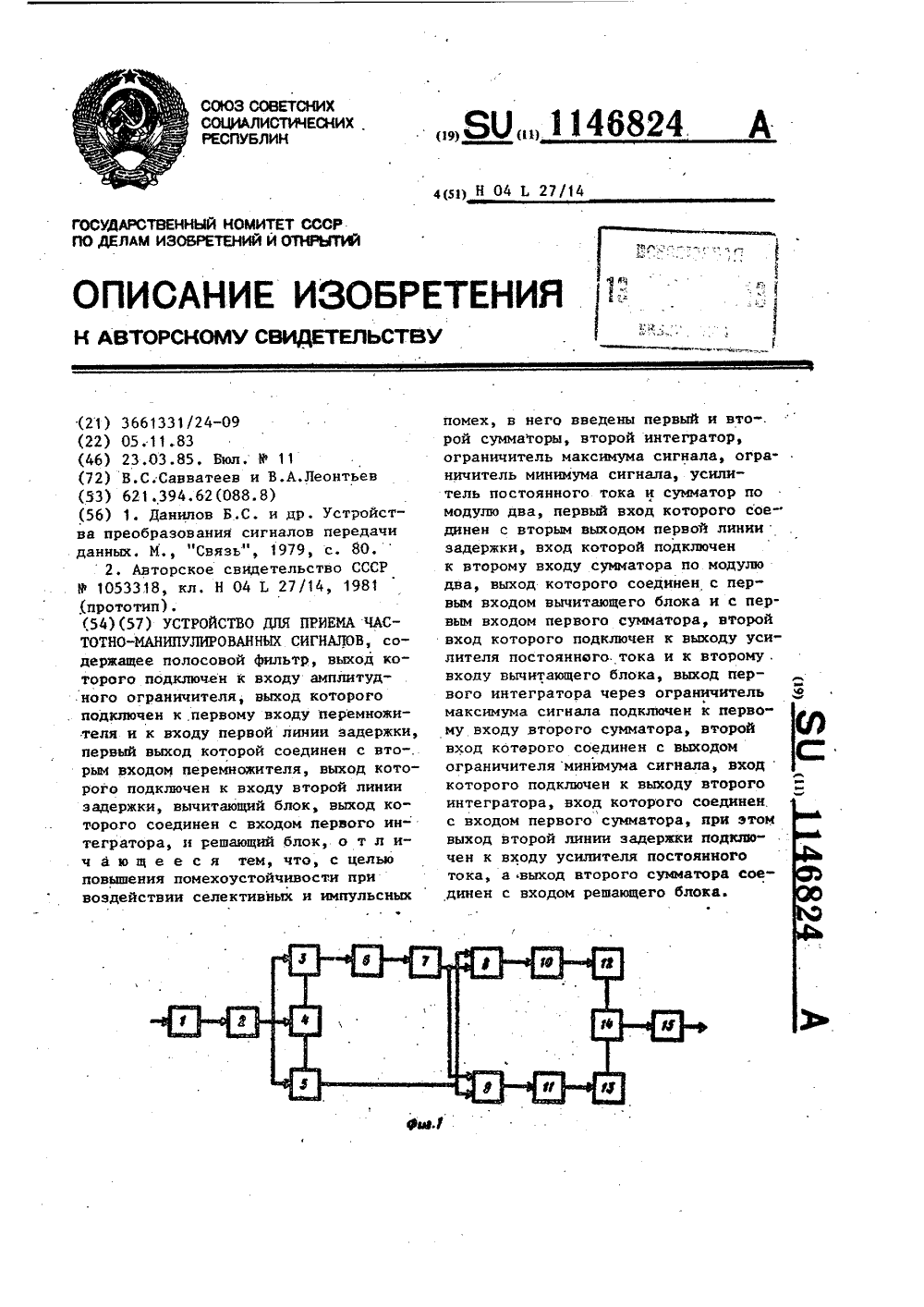

Метки: приема, сигналов, частотноманипулированных
