Устройство для приема частотноманипулированных сигналов

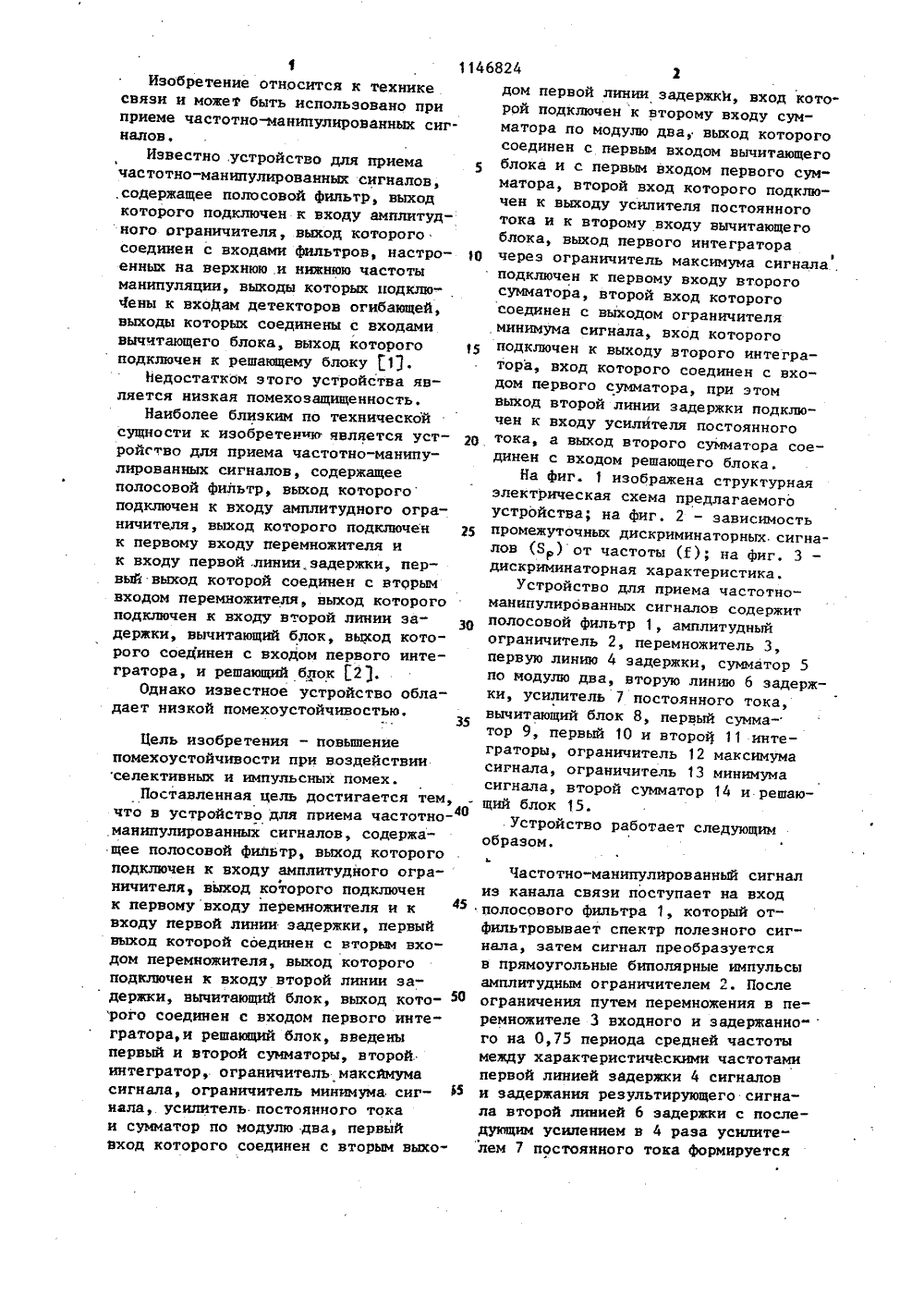

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХ .РЕСПУБЛИН 4(51) Н 04 Ь 27/14 ОПИС ИЗОБРЕТЕНИ видетельстау АВТОРСКОМ ока. ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(56) 1. Данилов Б.С. и др. Устройства преобразования сигналов передачи данных, И., "Связь", 1979, с. 80.2, Авторское свидетельство СССР 9 1053318, кл. Н 04 Ь 27/14, 1981 (прототип).(54)(57) УСТРОЙСТВО ДЛЯ ПРИЕМА ЧАСТОТНО-ИАННПУЛИРОВАННЫХ СИГНАЛОВ, содержащее полосовой фильтр, выход которого подключен к входу амплитудного ограничителя, выход которого подключен к первому входу перемножителя и к входу первой линии задержки, первый выход которой соединен с вто-, рым входом перемножителя, выход которого подключен к входу второй линии задержки, вычитающий блок, выход которого соединен с входом первого ин- тегратора, и решающий блок, о т л ич а ю щ е е с я тем, что, с целью повышения помехоустойчивости при воздействии селективных и импульсных 801146824 помех, в него введены первый и вто-. рой сумматоры, второй интегратор, ограничитель максимума сигнала, ограничитель минимума сигнала, усилитель постоянного тока и сумматор по модулю два, первый вход которого соединен с вторым выходом первой линии задержки, вход которой подключен к второму входу сумматора по.модулю два, выход которого соединен с первым входом вычитающего блока и с первым входом первого сумматора, второй вход которого подключен к выходу усилителя постоянного. тока и к второму . входу вычитающего блока, выход первого интегратора через ограничитель максимума сигнала подключен к первому входу второго сумматора, второй вход котерого соединен с выходом ограничителя минимума сигнала, входФ которого подключен к выходу второго интегратора, вход которого соединен с входом первого сумматора, при этом выход второй линии задержки подключен к входу усилителя постоянного тока, а выход второго сумматора соединен с входом решающего бл824 114 б 1Изобретение относится к технике связи и может быть использовано при приеме частотно-манипулнрованных сиг. налов.Известно, устройство для приема частотно-манипулированных сигналов, ,содержащее полосовой фильтр, выход которого подключен к входу амплитудного ограничителя, выход которого соединен с входами фильтров, настро О енных на верхнюю .и нижнюю частоты манипуляции, выходы которых подключены к входам детекторов огибающей, выходы которых соединены с входами выччтающего блока, выход которого 15подключен к решающему блоку 1),Недостатком этого устройства является низкая помехозащищенность,Наиболее близким но технической сущности к изобретенщо является уст ройгтво для приема частотно-манипулированных сигналов, содержащее полосовой фильтр, выход которого подключен к входу амплитудного ограничителя, выход которого подключен 25 к первому входу перемножителя и к входу первой, линии. задержки, первый выход которой соединен с вторым входом перемножителя, выход которого подключен к входу второй линии задержки, вычитающий блок, высод которого соединен с входом первого интегратора, и решающий блок 2).Однако известное устройство обладает низкой помехоустойчивостью. Цель изобретения - повышение помехоустойчивости при воздействии селективных и импульсных помех.Поставленная цель достигается тем,40 что в устройство для приема частотноманипулированных сигналов, содержащее полосовой фильтр, выход которого подключен к входу амплитудного ограничителя выход которого подключенф45 к первому входу перемножителя и к входу первой линии задержки, первый выход которой соединен с вторим входом перемножителя, выход которого подключен к входу второй линии за держки, вычитающий блок, выход кото рого соединен с входом первого интегратора,и решающий блок, введены первый и второй сумматоры, второй интегратор, ограничитель максймума сигнала, ограничитель минимума сиг нала, усилитель постоянного тока и сумматор по модулю два, первый вход которого соединен с вторым выходом первой линии задержкй, вход кото рой подключен к второму входу сумматора по модулю два, выход которого соединен с первым входом вычитающего блока и с первым входом первого сумматора, второй вход которого подключен к выходу усилителя постоянного тока и к второму входу вычитающего блока, выход первого интегратора1 через ограничитель максимума сигнала, подключен к первому входу второго сумматора, второй вход которого соединен с выходом ограничителя минимума сигнала, вход которого подключен к выходу второго интегратора, вход которого соединен с входом первого сумматора, при этом выход второй линии задержки подключен к входу усилителя постоянного тока, а выход второго сумматора соединен с входом решающего блока.На фиг. 1 изображена структурная электрическая схема предлагаемого устройства; на фиг. 2 - зависимость промежуточных дискриминаторных. сигналов (Б ) от частоты И); на фиг. 3 - дискриминаторная характеристика.Устройство для приема частотноманипулированных сигналов содержит полосовой фильтр 1, амплитудный ограничитель 2, перемножитель 3, первую линию 4 задержки, сумматор 5 по модулю два, вторую линию 6 задержки, усилительпостоянного тока, вычитающий блок 8, первый сумма- тор 9, первый 10 и второй 11 интеграторы, ограничитель 12 максимума сигнала, ограничитель 13 минимума сигнала, второй сумматор 14 и решающий блок 15.. Устройство работает следующим образом. Частотно-манипулированный сигнал из канала связи поступает на вход полосового фильтра 1, который отфильтровывает спектр полезного сигнала, затем сигнал преобразуется в прямоугольные биполярные импульсы амплитудным ограничителем 2. После ограничения путем перемножения в перемножителе 3 входного и задержанно" го на 0,75 периода средней частоты между характеристическими частотами первой линией задержки 4 сигналов и задержания результирующего сигнала второй линией 6 задержки с последующим усилением в 4 раза усилите" лем 7 постоянного тока формируетсяЭ 1 промежуточный дискриминаторный сигнал, зависимость которого от частоты показана на фиг. 2 а. Путем суммирования по модулю два сумматором 5 по модулйдва входного и задержанного первой линией задержки 4 сигналов формируется промежуточный дискриминаторный сигнал,. зависимость которого от частоты показана на фиг. 2 б. После сложения и вычитания промежуточных дискриминаторных сигналов первым сумматором 9 и вычитающим блоком 8 с последующим накоплением на интервале посылки в первом 10 и втором 11 интеграторах соответственно формируются промежуточные дискриминаторные характеристики, представленные на фиг.2 в и г. Далее сигнал после первого интегратора 10 проходит через ограничитель 12 максимума сигнала, а сигнал после второго интегратора 11- через ограничитель 13 минимума сигнала.Ограничители 12 и 13 соответственно максимума и минимума сигнала 146824 4имеют нулевой порог, при этом наих выходах .исключаются, положительныеи отрицательные составляющие сигнала. После суммирования сигналовс выходов ограничителей 12 и 13 соответственно максимума и минимумасигнала вторым сумматором 14 сигнална его выходе имеет зависимость отчастоты (фиг. 3), соответствующуюискомой дискриминаторной характеристике. Решающий блок 15 при сравнении входного сигнала с нулевым порогом формирует на выходе устройствазначение принятого бита информа цииТаким образом, введение новых блоков позволяет повысить помехоустойчивость устройства при смещении характеристических частот в канале связи.и действии селективных и им. пульсных помех за счет улучшения дискриминаторной характеристики, приближенной к идеальной дискриминаторной характеристике, имеющей прямоугольную форму (фиг. 3).
