Самойло
Установка для формования изделий из бетонных смесей
Номер патента: 1761485
Опубликовано: 15.09.1992
Авторы: Козлов, Песоцкий, Самойло, Тыртышников
Метки: бетонных, смесей, формования
...5 может быть различным в зависимости от того, для формования каких изделий предназначена установка.Установка для формования изделий из бетонных смесей работает следующим образом.Перед началом работы пуансоны 6 находятся .в крайнем левом положении (см. фиг.2). Бетонная смесь засыпается в бункер 3 и под действием собственного веса поступает в формовочную полость 2. Включаются приводы 7 и пуансоны 6 перемещают поступившую в формовочную полость 2 порцию бетонной смеси вправо. Затем пуансоны 6 отводятся в крайнее левое положение, в формовочную полость 2 поступает новая порция бетонной смеси и пуансоны 6 снова перемещают ее вправо. После заполнения бетонной смесью всего объема формовочной полости 2 между поддоном 11, верхней формующей плитой...
Глушительное устройство для пневмоустановок
Номер патента: 1642511
Опубликовано: 15.04.1991
Авторы: Либман, Лотвинов, Самойло, Сгибнев, Сметанин
МПК: G10K 11/00
Метки: глушительное, пневмоустановок
...мощности, Цилиндрический корпус 1 глушитель- ного устройства выполнен в виде изогнутой зигзагообразно трубы с навитой на него проволокой 2,шаг навивки и которой определяется из соотношения 1 - О/и 0,01-0,5, где б - диаметр проволоки. Для предотвращения обмерзания витков проволоки в процессе пневмовыбросов через корпус пропускается теплоноситель, выбрасываемый затем в атмосферу, 4 ил,Устройство работает следующим образом.Отработанный газообразный агент, например мятый пар, перед выходом в атмосферу из теплоэнергетической установки подается через входной патрубок 3, внутренний диаметр которого равен диаметру выхлопного трубопровода, во внутреннюю рабочую полость глушительного устройства. Для снижения шума стравливания до допускаемого...
Способ изменения электрической длины линии
Номер патента: 1580458
Опубликовано: 23.07.1990
Авторы: Паушкина, Самойло
МПК: H01P 1/18
Метки: длины, изменения, линии, электрической
...другой электромагнитно на участке их длины. Мощность от генератора разветвляется и подается на одну линию непосредственно, а на другую через переменные фазовращатель или аттенюатор При плавном изменении фазы сигнала в фазовращателе или его амплитуды в аттенюаторе изменяется соотношение фаз и амплитуд волн четного и нечетного видов возбуждения на участке связи. Поскольку фазовые скорости различны у четных и нечетных волн, .например, в связанных полосковых линиях, то в результате интерференции этих волн на выходе одной из линий достигается сдвиг фазы, т,е. плавное изменение ее электрической длины. на участке их длины. На одну линию мощность поступает непосредственно, а на другую - через переменные фазовращатель или аттенюатор. При плавном...

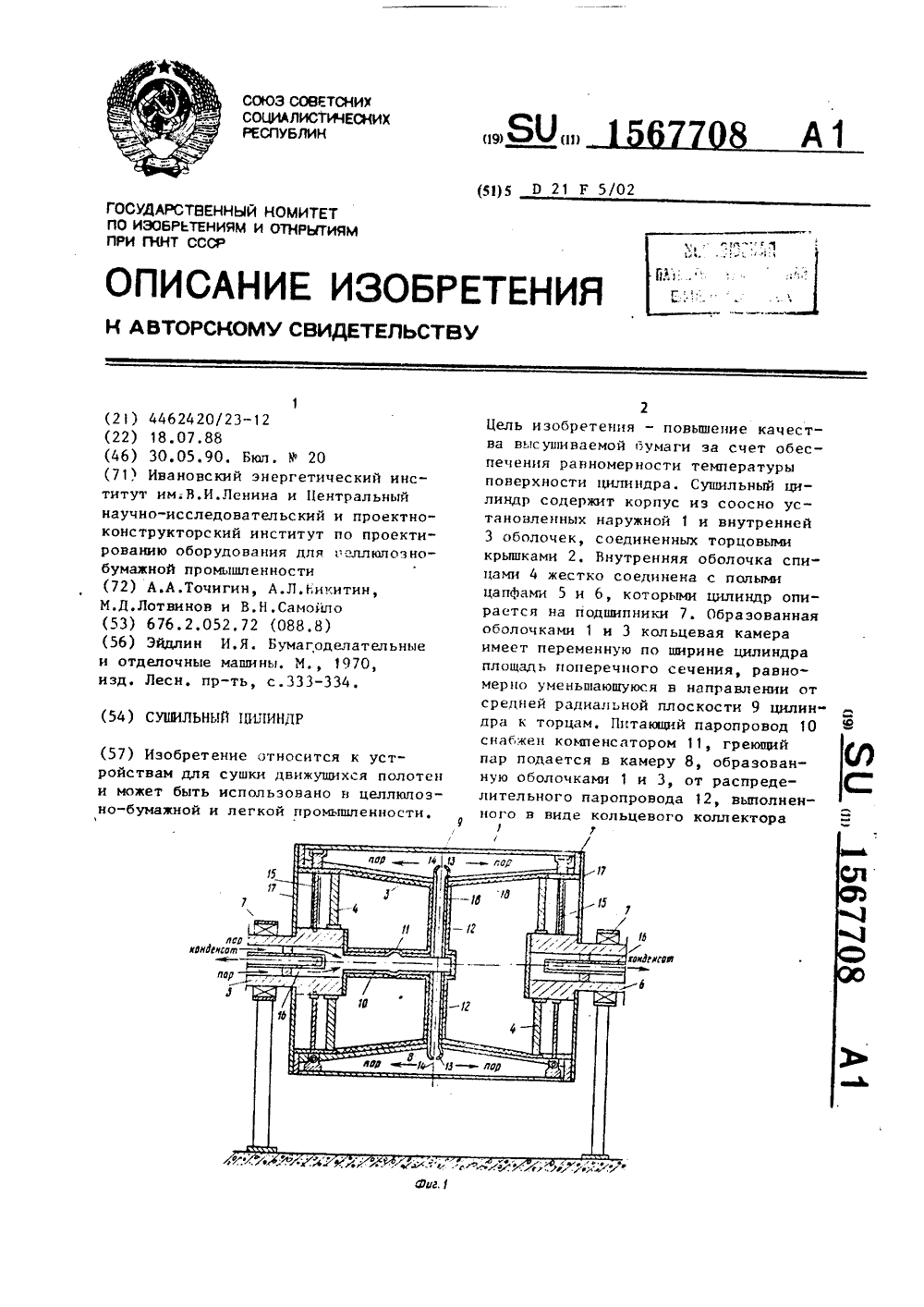

Сушильный цилиндр
Номер патента: 1567708
Опубликовано: 30.05.1990
Авторы: Лотвинов, Никитин, Самойло, Точигин
МПК: D21F 5/02
...10 установлен компенсатор 11. Распределительные паропроводы 12 одной стороной подсоединенык питающему паропроводу 1 О, а другойстороной - к кольцевому коллектору13 (например, тороидальному), который расположен в средней части камеры 8, имеющей наибольшую площадьпоперечного сечения. Отверстия 14 длявыхода пара размещены на коллекторе13 через равные промежутки с верхней ния скорость. Это приводит к увеличению динамического воздействия греющего пара на конденсатную пленку,что влечет эа собой уменьшение еетолщины вследствие более интенсивного движения пленки к двойным вращающимся конденсатоотводяпгим сифонным устройствам 15, соединенным сконденсатоотводными трубами 16, Торцы цилиндра закрыты шитащ 17. Наружная поверхность внутренней...
Теплорекуперационное устройство
Номер патента: 1553598
Опубликовано: 30.03.1990
Авторы: Затуловский, Лотвинов, Масленников, Никитин, Павлов, Самойло
МПК: D21F 5/20
Метки: теплорекуперационное
...17 газы по газоходу 18 подаются в приемный патрубок 1 устройства, а по газоходу 19 - в сушильную камеру 3. Если потребителю не нужна горячая вода, то тепловой насос может быть отключен и вся вода после теплообменника-аккумулятора 12 по трубопроводу 32 теплой воды поступает к потребителю. Для этого запорная арматура 23 на трубопроводе 21 и запорная арматура 26 на трубопроводе 25 закрываются. Поскольку фильтр 4 задерживает только часть волокон высушиваемого материала, содержащихся в парогазовоздушной смеси, с течением времени на поверхностях рекуперативных теплообменников 6 и 8, а также на соприкасающихся с парогазовоздушной смесью регенеративной части теплообменника-аккумулятора 12, металлической сетке фильтра 4 образуется слой...
Теплорекуперационное устройство
Номер патента: 1521802
Опубликовано: 15.11.1989
Авторы: Затуловский, Масленников, Никитин, Павлов, Самойло
МПК: D21F 5/20
Метки: теплорекуперационное
...проходит через фильтр 2 из металлической сетки, где частично очищается от содержащихся в ней волокон высушиваемого материала, Затем очищенная паровоздушная смесь проходит через рекуперативный теплообмен-, ник 4 одной иэ ступеней охлаждения другая не показана), в котором происходит подогрев сушильного воздуха, Подогретый в теплообменнике 4 сушильный воздух по воздуховоду 5 отводится вентилятором 6 через паровой калорифер 18 в сушильную камеру. Далее паровоздушная смесь проходит через осушительную емкость 8 сорбирующего аппарата . Емкость 8 заполнена адсорбентом, обладающим поглощательной способностью, в данном случае водяного пара. Процесс осушения воздуха в емкости 8 ,происходит в адиабатических услови" ях и вследствие выделения...
Синтезатор частот
Номер патента: 1478328
Опубликовано: 07.05.1989
Авторы: Казаков, Самойло, Смирнов
МПК: H03L 7/22
Метки: синтезатор, частот
...определяется длительностью сигнала с выхода формирователя 17 сигналов. После того, как необходимое число импульсов поступит на вход усреднителя 12, низкий уровень на выходе формирователя 17 сигналов запретит дальнейшее прохождение через элемент И 21, Первый триггер 22 задним Фронтом импульса с формирователя 17 сигналов перебрасывается в состояние "логической 1" и осуществляет переключение третьего мультиплексора 10. Очередным импульсом стробирования через третий формирователь 16 и первый элемент 18 задержки с выхода второго элемента 19 задержки через демуль,типлексор 11 информация с выхода усреднителя 12 переписывается в регистр 27, соответствующего блока 5 10 15 20 25 30 35 40 22 элементов памяти. Чтобыусреднить накопленную в...
Сушильная секция агрегата для изготовления гофрированного картона
Номер патента: 1430292
Опубликовано: 15.10.1988
Авторы: Лотвинов, Самойло, Тропин
МПК: B31F 1/36
Метки: агрегата, гофрированного, картона, секция, сушильная
...1 необходимо принять такой чтобы обеспечить удалением паров влаги, скапливающихся в виде прослой" ки между поверхностью нагревательной плиты 1 и влажным гофрированным.кар тоном, а также обеспечить испарение влаги с открытой поверхности гофрированного картона эа счет аккумулированной теплоты. Это испарение сопровождается снижением температуры влаги является эффективным процессом, так как приводит к увеличению тепло- восприятия в период последующего контакта гофрированного картона с нагревательной плитой и, следовательно к увеличению интенсивности контактной сушки.Оптимальный промежуток между нагревательными плитами составляет 0,036- 0,046 длины сушильного стола. Если длина свободного участка больше 0,046 длины сушильного стола,...
Сушильный цилиндр
Номер патента: 1406278
Опубликовано: 30.06.1988
Авторы: Абрамов, Вдовенко, Голубков, Кузнецов, Лотвинов, Миненков, Самойло
МПК: D21F 5/02
...фиг, 1 изображен сушильный цииндр, общий вид; на фиг, 2 - разрез-А на фиг. 1.Сушипьный цилиндр содержит внешнююболочку 1 и теплообменное устройсто в вице параллельных труб 2, выполенных во внешней оболочке 1Цииндр снабжен клапанами 3, установлеными в торцовой части наружной обоочки 1 у входных отверстий паралельных труб 2,Цилиндр имеет по край ей мере одно сопло 4, неподвижностановленное по отношению к сушильому цилиндру 4, дополнительные трубки 5 для выхода охлажденного газа,связанные с трубами 2 и соединенные 25с системой воздухоотвода 6,Цилиндр работает следующим образом.Рабсчее тепло, например, сжатыйгаз через неподвижное сопло 4 пор- ЗОциями подается в трубы 2 вращающегося цилиндра. При этом, газ в трубахсжимается под...
Продувная камера
Номер патента: 1361221
Опубликовано: 23.12.1987
Авторы: Брагинский, Лотвинов, Самойло
МПК: D21F 5/18
...рукояткой 9.Камера работает следующим образом,Теплоноситель поступает в коллекторы 3, где, выходя.из щелевых каналов 4 и соударяясь, струи теплоносителя образуют интенсивный встречныйпоток, который создает широкий профиль обдува на поверхности полотна,Вращая рукоятку 9. Располагают 45заслонку 8 в одно из указанных нафиг. 3 положений, например 6, Приэтом поток теплоносителя, проходяв образовавшиеся отверстия между перегородкой 5, заслонкой 8 и внутренней поверхностью коллектора 3, приобретает разную скорость в зависимости от количества теплоносителя, попавшего в полости между перегородкой 5 и внутренней поверхностью коллектора 3. Поток теплоносителя, имеющий большую скорость, огибает перегородку 5 и через зазор 6, равный0,8-1,2 диаметра...
Сушильный цилиндр бумагоделательной машины
Номер патента: 1353860
Опубликовано: 23.11.1987
Авторы: Бабинский, Великанова, Кузнецов, Лотвинов, Самойло
МПК: D21F 5/02
Метки: бумагоделательной, сушильный, цилиндр
...1 подается пар. При соприкосновении с внутренней поверхностью корпуса цилиндра, охлаждаемого снаружи влажным полотном, большая часть папа 0 2отдает теплоту парообразования и превращается в конденсат.Образующаяся при этом пароконденсат-.ная смесь сифонами 5 за счет разности давлений в полости цилиндра и камерах 3 удаляется в камеры, где конденсат, скапливаясь, образует теплоизолирующий слой (или кольцо), препятствующий перегреву участков цилиндра, свободных от полотна,Благодаря установке дисков на расстоянии, не превышающем 0,05 длиныцилиндра, слой (кольцо) конденсата вкамерах будет препятствовать теплопередаче к крайним участкам поверхности цилиндра, в результате чего температура поверхности этих участковснизится и кромка полотна...
Устройство для удаления твердых частиц из газового потока
Номер патента: 1324675
Опубликовано: 23.07.1987
Авторы: Самойло, Соколинский, Сосновский, Цой
МПК: B01D 45/08
Метки: газового, потока, твердых, удаления, частиц
...Этопредохраняет пустотелые элементы отабразивного износа,Проходячерез каналы между пустотелыми элементами струйки газа меняют направление своего движения а частицы пыли под действием центробеж" ных сил не успевают отклониться. Они достигают граней пустотелых элементов 7 и, соскальзывая по ним, попадают в щели 8, Соединение полостей элементов 7 посредством отверстий 10 в горизонтальной перегородке 11 с полостью 9 и отсеком б, а также наличие разницы давлений в отсеках 5 и 6 обеспечивают отсос газа из пустотелыхэлементов 7 Поэтому зоны повышенного давления перед щелями 8 не образуются. Частицы пыли без сопротивления проникают через щели 8 в полости элементов 7, по ним - в полость9 стенки 4 и в нижнюю часть отсека 6,Благодаря большому...
Устройство фазовой автоподстройки частоты
Номер патента: 1290519
Опубликовано: 15.02.1987
Авторы: Плаксиенко, Самойло, Сучков, Федосова
МПК: H03L 7/00
Метки: автоподстройки, фазовой, частоты
...частотной расстройки в системе, подавляется (фиг. 2 ж). Поскольку коэффициент взаимной обратной связи К,1, подавление одного из каналов происходит практически на все время действия импульса. Для обеспечения величины К1 необходимо, чтобы коэффициент передачи цепи обратной связи был больше коэффици-, ента передачи канала фазового детектораПри работ в шумах процессы в устройстве протекают аналогично. Среднее значение напряжения на выходе синфазного фазового детектора при работе в шумах представлено на Фиг, 2 з. В момент времени, когда ключи 12 и 13 закрыты (взаимные обратные связи разомкнуты), среднее значение выходного напряжения определяется разностью средних значений напряжений в каналах синфазного Фа" зового детектора 2, причем один...

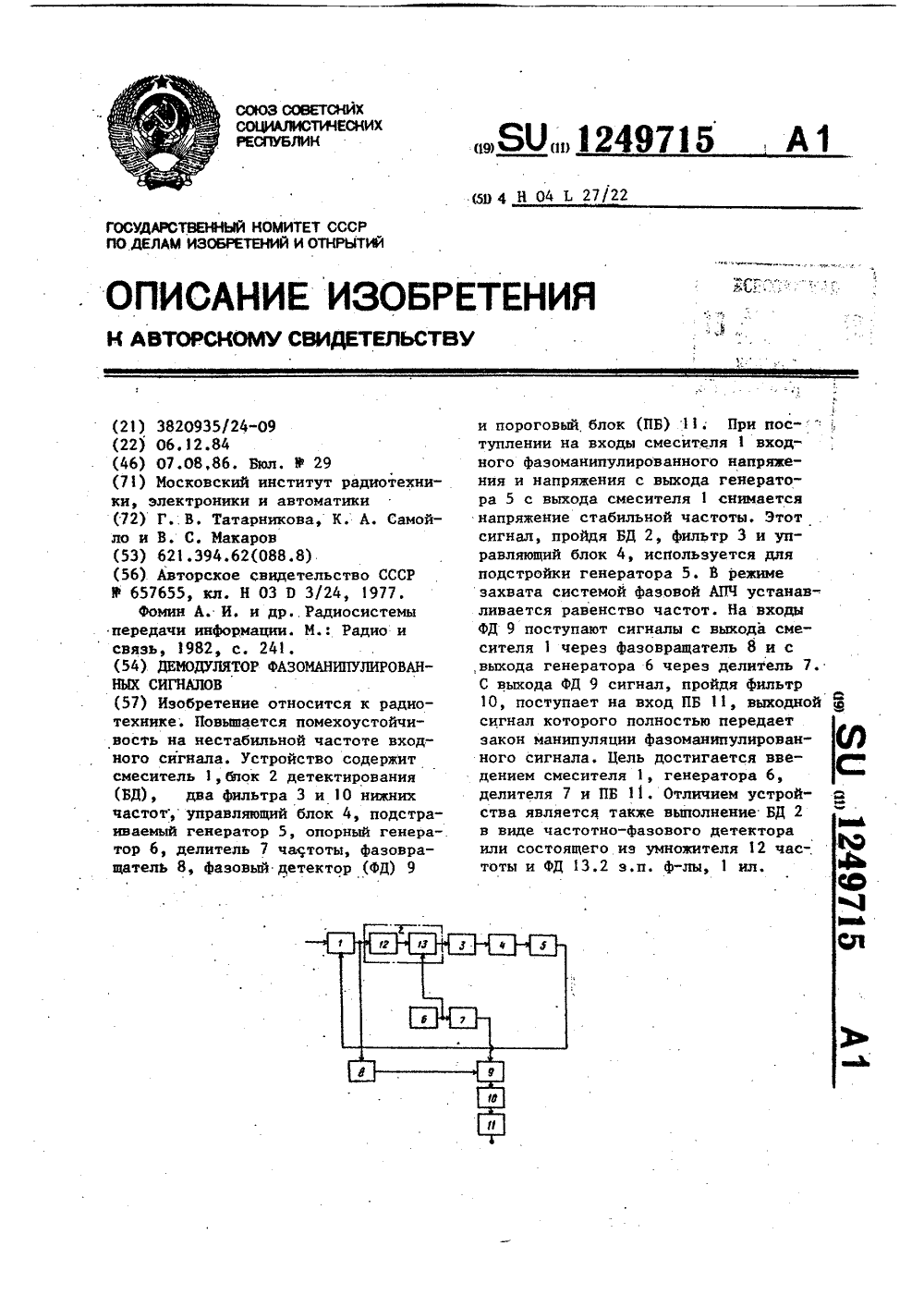

Демодулятор фазоманипулированных сигналов
Номер патента: 1249715
Опубликовано: 07.08.1986
Авторы: Макаров, Самойло, Татарникова
МПК: H04L 27/22
Метки: демодулятор, сигналов, фазоманипулированных
...умножая частоту на два, в напряжение 0 0 соз 2(и-м,)с+2(Ч,- Ч ) и снимает 4 вэовую манипуляцию.сНа входы фазового детектора 13поступает стабильное напряжение0 0 соз 2 оЗ, с выхода опорногогенератора 6 и напряжение 0 .Напряжение0-з соз 12(о-ц ,)й+2 ЧД ++ -ф - соз 4 о 3 й+2 Ч,1, Ч, Р, - Ч,0с выхода фазового детектора 13 отфильтровывается первым фильтром 3нижних частот и превращается в сигнал10соз 2(и 3-и)-о 3,)+2 Ч,10ч 2споступающий на вход уйравляющегоблока 4,Сигнал с выхода управляющего блока 4 является управляющим для подстраиваемого генератора 5. В режимезахвата системой фазовой автоподстройки частоты устанавливается равенство частот о 1, - 11. Сигнал 0 =0 созД с выхода делителя 1 и 2сигнал (О ) с выхода смесителя 1зподаются на...
Детектор сигналов с угловой модуляцией
Номер патента: 1059660
Опубликовано: 07.12.1983
Авторы: Бузин, Самойло, Трофимов, Федосова
МПК: H03D 13/00
Метки: детектор, модуляцией, сигналов, угловой
...Фазозой автоподстройки частоты. цель изобретения - расширение функциональных воэможностей. устрой ства путем обеспечения частотного де" тектировання при сохранении высокой линейности фаэовой характеристики,Для достижения цели в детектор, содержащий формирователь импульсов 40 н последовательно соединенные генератор треугольного напряжения, ключ, запоминающий емкостный элемент и интегратор, дополнительно введены фор-. мирователь меаидра, подключенный к входу генератора треугольного напряжения, и элемент И, входы которого подключены к выходам Формирователя меандра и формирователя импульсов, а выход связан с управляющим входом ключа.На фиг.1 показана функциональная. блок-схема детектора; на Фнг.2временные диаграммы напряаений навыходах...
Сушильный цилиндр
Номер патента: 1046371
Опубликовано: 07.10.1983
Авторы: Вдовенко, Кузнецов, Миненков, Пелепей, Самойло, Таратухин
МПК: D21F 5/00
...корпус, торцовые крышки,расположенные с лицевой и приводнойсторон машины, и неподвихный сифонсо смонтированными в полости торцо".ной крышки приводной стороны машинытрубопроводом подачи пара и имеющнмвертикальный участок, снабженныйнаконечником, трубопроводом отводаконденсата .2.Недостатком известного устрой;стна является то, что при скоростях З 5вращения, превышающих 1000 м/мин,не обеспечивается равномерное удаление конденсата, так как появляетсяспиральная волна, выэынающая неравномерное распределение температуры 40по длине цилиндра, а затем заполнение внутренней поверхности цилиндраконденсатом, что ведет к увеличениюнагрузок на привод.Целью изобретения является повышение эФфективности работы цилиндра.Указанная цель...
Сушильный цилиндр
Номер патента: 861453
Опубликовано: 07.09.1981
Авторы: Амирова, Кузнецов, Левинсон, Лотвинов, Самойло, Фейгин
МПК: D21F 5/02
...а выступаеткаплями, которые при стекании обра О зуют турбулентное. движение конденсатаВсе это вместе взятое способствует увеличению коэффициента теплоотдачи от пара к стенкам цилиндра, а 25 следовательно, снижению расхода парана сушкуКроме того гидрофобный слой увеличивает коррозионную стойкость внутренней поверхности цилиндра, а следо;вательно, и срок службы цилиндра при Достигается это тем, что в сушильном цилиндре, содержащем корпус с гидрофобным слоем и систему отвода конденсата, гидрофобный слой.расположен на внутренней поверхности корпу- са.На чертеже изображен сушильный цилиндр, общий вид.Цилиндр содержит корпус 1 и торцо. вые крышки 2, с цапфами 3.Внутренняя поверхность цилиндра покрыта гидрофобным слоем 4. Гидрофобный...
Сифон для удаления конденсата изсушильного цилиндра
Номер патента: 827665
Опубликовано: 07.05.1981
Авторы: Амирова, Бельский, Кузнецов, Лотвинов, Самойло
МПК: D21F 5/10
Метки: изсушильного, конденсата, сифон, удаления, цилиндра
...при изменении режима работы он необеспечивает удаления конденсата,Известен неподвижный сифон, в которомдля интенсификации процесса отвода конденсата применено сопло, установленное наконденсатоотводной трубе 12.Однако при избыточном количестве конденсата, когда последний покрывает отсасывающую головку, сопло не справляется сотводом конденсата.Известен также сифон, содержащийроподводящий трубопровод с соплом,дающим поток эжектирующего пара, конденсатоотводную трубу и отсасывающую держит паропроводящий трубоопло 2, конденсатоотводную трусывающую головку 4. На трубе,3 с возможностью вращения у сопла 2 установлены лопастные колеса 5, жестко свя,занные с насосом 6, например, шестеренча,тым.Работа устройства осуществляется следующим...
Импульсныно-фазовый детектор
Номер патента: 612388
Опубликовано: 25.06.1978
Авторы: Григорьев, Самойло, Федосова
МПК: H03D 13/00
Метки: детектор, импульсныно-фазовый
...постоянной времени из-ваналичия в выходном напряжении пульсацийзначительной амплитуды, В свою очередь,снижение величины постоянной времени фильтра приводит к увеличению амплитуды пульсаций.Цель изобретения - уменьшение инерционности и уровня пульсаций,Для этого в импульсно-фазовом детекторе, содеожашем последовательную цепьпилообразного н импульсного нлнрн612388 Составитель Е. Погибловедактор Л. Гребенникова Техред Э, Чужик Корректор Н, Яцемирская 6/51 Тираж 1086 Подписное ИИПИ Государственного комитета Совета Министро по делам изобретений и открытий 113035, Москва, Ж, Раушская набд, 4/5Патент, г. Ужгород, ул, Проектная, 4 ивл равной половине напряжения Е источника постоянного тока. При отсутствии импульсМ конденсатор 5 заряжается...
Устройство фазовой автоподстройки частоты
Номер патента: 573848
Опубликовано: 25.09.1977
Авторы: Даниленко, Плаксиенко, Самойло, Федосова
МПК: H03B 3/04
Метки: автоподстройки, фазовой, частоты
...3, фильтр 4 нижних частот и управляемый генератор 5, Управляемый фазовый)дискриминатор 1 выполнен в виде двух каналов с фаэоинвертором 6 на входе 7 и с алгебраическим сумматором 8 на выходе 9 Каждый канал содержит последовательно соФ- диненные сумматоры 10 и 11, регулируемые четырехполюсники 12 и 13 и амплитудные детекторы 14 и 15, выХоды которых дополнительно соединены с управляющими )О входами соответствующих регулируемых че тырехлопюсников 12 и 13 другого канала через соответствующие регулируемые усили- тели 1 Ь и 17. Входы сумматоров 10 и 11 объединены и подключены к входу 2 д 5 управляемого фазового дискриминатора 1. Выходы фазоинвертора 6 подключены к дру гому входу соответствующих сумматоров 10 и 11, Между выходом 9...
Установка для нейтрализации глюкозно-паточных сиропов
Номер патента: 436088
Опубликовано: 15.07.1974
Авторы: Клейман, Самойло, Шлафер
МПК: C13K 1/00
Метки: глюкозно-паточных, нейтрализации, сиропов
...и прибор 7 для измерения величины рН соединены с регулирующими органами.Установка работает следующим образом.Окончание подачи кислого сиропа в нейтрализационный чан 1 контролируется датчиком 17 протока, Сигнал окончания протока поступает на сигнализатор 10 протока, а от него - на преобразователи 19 - 23, каждый из которых обеспечивает срабатывание соответствующего регулирующего органа, а именно; закрытие клапана 14 на линии связи емкости 2 для соды с атмосферой, открытие клапана 13 на линии подачи воздуха в емкость 2 для соды, открытие клапана б на линии подачи воздуха в нейтрализационный чан 1 на перемешивание.и открытие клапана 4 подачи соды в нейтрализационный чан 1,Далее осуществляется процесс нейтрализации, который контролируется...
Фазовый манипулятор
Номер патента: 262993
Опубликовано: 01.01.1970
Авторы: Горше, Плте, Попов, Самойло, Федосова
МПК: H03C 3/02
Метки: манипулятор, фазовый
...с 1. печивающий я, фазовращ игнала и имп 25 Фазовь нический ным кон коэффиц 0 ыыкупраи манипуделительтуром, обеиент деленвляющего гармо- бательретный источ 1 й преонический делм, импульсы Известен фазовыи манипулятор, использующий свойство гармонических делителей частоты с коэффициентом деления и иметь и устойчивых состояний с одинаковыми амплитудами и с фазами, отличающимися точно на угол к=2 т,- , где к=0,1 и, Для изменения фазы пк резонансной системе подключают н еделенное время дополнительные инду ости или емкости,В предлагаемом фазовом манипуляторе переключение фазы происходит при переходе делителя частоты,из одного устойчивого состояния в другое под действием поступающих в резонансную систему делителя частоты кратковременных...
Устройство для
Номер патента: 236553
Опубликовано: 01.01.1969
Авторы: Горшенков, Попов, Самойло, Федосова
МПК: H03H 7/18
...напряжения, служащего для перевода делителя из одного устойчивого состояния в,другое. Известны устроиства для изменения фазы высокочастотных колебаний, содержащие гармонический делитель частоты с резонансной .С-системой и коэффициентом деления и. Цель предлагаемого изобретения получить точное изменение фазы колебания на дискрет 2-.ный угол, равный 1 - , где lг и )г - произвольиные целые числа. Достигается это тем, что 1 С-система снабжена набором дискретных 1. 10 и С элементов, при коммутации которых происходит переход делителя из одного устойчивого состояния в другое.1 а чертеже изображена схема предлагаемого устройства.1Делитель 1 частоты выполнен на туннельном диоде 2 и снабжен резонансной .С-системой 3. К 1.С-системе при помощи...
Устройство для освещения в стереофотограмметрических приборах
Номер патента: 140224
Опубликовано: 01.01.1961
Авторы: Горшков, Самойло, Хохловский, Царев, Шеремет
МПК: G01C 11/02, G02B 21/06, G02B 21/34 ...
Метки: освещения, приборах, стереофотограмметрических
...ламп 2, а на верхней плоскости пластины установлен негатив или диапозитив 3 на стекле ил.1 пленка,М 140224 . Свет от люминесцентных ламп, проходя через полированную грань внутри пластины, многократно отражается от ее граней и равномерно освещает снимок. Для регулирования яркости изображения служит повторный цилиндр со щелью 4 вдоль образующей.Для проектора по типу стереопланиграфа описываемое устройство может быть выполнено так, что пластину 1 ставят на негатив или диапозитив 3 после их установки на прикладной раме прибора. Если устройство содержит одну люминесцентную лампу, то в этом случае пластина 1 крепится винтами к металлическому основанию Б с цилиндрическим стержнем для установки на поперечной каретке. Люминесценгная...
Электрический частотомер
Номер патента: 117386
Опубликовано: 01.01.1958
Авторы: Даниленко, Самойло
МПК: G01R 23/12
Метки: частотомер, электрический
...общую нагрузку. Одновременно он является усилителем мощности.Анодные нагрузки резонансных усилителей РУ, и РУ на лампахЛ и Л состоят из двухконтурных систем, обеспечивающих необходимую избирательность.В цепи сеток усилителей включены кристаллические диоды Д, и Д.Напряжение от смесителя С подается одновременно на сетки обеихламп Л и Л.Пусть частотасигнала медленно изменяется от значенияв сторону увеличения. При изменении / от )до + 0,5 Р работаетусилитель РУ, и сигнал с его анодной нагрузки подается на диод Д который вырабатывает на сопротивлении Л отрицательпое смещение, запирающее лампу Л. усилителя РУ,.Режим работы схемы подобран так, что при повышении частотыподаваемого сигнала до величины + 0,5 Р (что соответствует границе полос...
