Рутковский

Номер патента: 1294436

Опубликовано: 07.03.1987

Авторы: Бартенев, Костин, Моренков, Николаев, Рутковский, Шубин

МПК: B21F 3/00

Метки: навивки, спирали

...гидроэлектростанций.Цель изобретения - расширение технологических возможностей за счет навивки спирали большого диаметра с малой жесткостью витков.На фиг.1 - 3 приведены схемы, поясняющие предлагаемый способ навивки спи О рали.Навивают, например, промежуточную спираль армокаркаса, диаметр витка спирали не менее 3000 мм, диаметр сечения витка не более 40 мм, поэтому такой виток не обладает достаточной жесткостю и вертикальной устойчивостью. Плеть 1 заводят в зону между гибочным роликом 2 и опорными роликами 3 и 4 (фиг 1), В результате пластических деформаций формируется первый виток спирали заданного диаметра. Для придания образовавшемуся витку вертикальной устойчивости последний заводят под прижимные ролики 5 (фиг.2) или надевают на...

Номер патента: 1279017

Опубликовано: 23.12.1986

Автор: Рутковский

МПК: H02J 3/40

Метки: настройки, проверки, синхронизатора

...периодов частоты 55 напряжения ведущей системы, Максимальное значение сигнала 0 в конце периода частоты напряже- игм ния ведущей системы с учетом обратной связи, образованной через второйдополнительный сумматор 19 и второйинтегратор 8, можно считать Выходной сигнал второго интегратора 8и = КиЖ+ 0 Д )с 1, (2)огде Т - период частоты напряженияьведущей системы;К - коэффициент интегратора 8,игчисленно равный заданнойчастоте (Киг = Йэ).Из равенств 1) и (2) получим Б =11 (1 - ) = Б - -- = 1 ь-Ее А э К ээ ьф где Ъ Г - относительное отклонениеьчастоты напряжения ведущей системы от заданнойчастоты.Следовательно, выходной сигнал дополнительного запоминающего элемента 20 пропорционален относительному отклонению частоты Ь Йа. Максимальный...

Номер патента: 1275720

Опубликовано: 07.12.1986

Автор: Рутковский

МПК: H02P 1/50

Метки: ведомой, пуска, синхронной

...машину до частоты вращения,соответствующей частоте напряженияэлектрической сети. Производят синхронизацию и включение пускаемойсинхронной машины в электрическуюсеть.Л Бп 1 БВййп(Е -Бс ( где Б - частота скольжения;3 иМ - начальный электрический.угол сдвига между роторамисинхронных машин и фазовыйугол между током в цепи обмотки ротора и продольнойосью пускаемой синхронноймашины.Ротор ведомой синхронной машины при пуске отстает от ротора ведущей синхронной машины, поэтому частота скольжения положительна. Полярность тока х в основном зависит от угла1сдвига между роторами обеих синхрон" ных машин. Знак скорости изменения тока тоже зависит от этого угла.За счет значительной постоянной времени цепи, обмотки ротора синхронной машины...

Номер патента: 1270828

Опубликовано: 15.11.1986

Авторы: Ницберг, Рутковский

МПК: H02H 7/093

Метки: вращения, гидрогенератора, защиты, превышения, частоты

...гидрогенератора и скоростьЗ 0 движения направляющего аппарата сзаданными значениями й, шки действие на закрытие аварийнымзолотником направляющего аппаратаили затвора перед спиральной камерой35гидротурбины начинают при частотевращения, превышающей заданное значение, скорости движения направляющего аппарата ниже заданного значения и положительной величине ускорения движения гидрогенератора. Используя предложенный способ, можноснизить уставку превьппения частотывращения гидрогенератора до величины Г 1 , при этом исключение ложныхдействий на аварийный золотник впромежутке времени С - т (кривые1) обеспечивается за счет отрицательной величины ускорения движе-ния гидрогенератора. В аварийных ситуациях при отказе устройств регулирования...

Номер патента: 1265309

Опубликовано: 23.10.1986

Авторы: Козаченко, Недзвецкий, Нестеренко, Резников, Рутковский, Сурело, Тапехин

МПК: E21B 19/08

Метки: податчик

...изобретения - повышение эффективности виброзащиты эа счет расширения диапазона усилий, воспринимаемых виброизоляторами,На фиг. 1 показан податчик, вид ,10сверху; на фиг. 2 - то же, вид дбоку.Податчик состоит из салазок 1 икаретки 2. Салазки 1 снабжены проушинами 3 и 4 для крепления бурильной15машины, каретка 2 выполнена с направляющими 5 и узлом 6 для присоединенияее к ходовому винту. В салазках 1 икаретке 2 выполнены по их длине в горизонтальных и вертикальных плоскостях соосные отверстия 7. В эти от 20верстия установлены виброизоляторы 8,например, отрезки стального каната.Отверстия 7 выполнены в салазках 1и каретке 2 так что салазки 1 устаЭ25навливаются в каретке 2 с зазором 9со всех сторон. В зазоре 9 между кареткой и салазками...

Номер патента: 1241000

Опубликовано: 30.06.1986

Авторы: Биневский, Егоричев, Ерохин, Измалков, Каретный, Коленбетов, Матлахов, Рутковский, Сафарьянц, Холопов, Щекин

МПК: F16L 27/00

Метки: вращающихся, коаксиальных, относительно, соединения, трубопроводов

...наружной поверхности сквозной паз 9,штифт 10, фиксирующий кольцо 8 от вращения, входящий в паз 9, стопорное резрезное пружинное кольцо 11, помещенное в кольцевую канавку 12 на конце первого трубопровода, промежуточные кольца 13 и 14 с Ч-образными канавками на торцовых поверхностях; обрайенных друг к другу, между которЫми поМещены Металлические шарики 15. КольКо 13 НМеет коническую расточку 16 под стонорНое кольцо 11 и устанавливается с зазорОМ 17 по отНошению к внутренней поверхности раструба 2 второго трубопроНода. Кольцо 14 устанавливается с зазорОМ 18 по отношению к наружной поверхности конца первого трубопровода 1. Внутренний диаметр опорного 8 кольца выйолнен больше наружного диаметра стопорного кольца 11, что Обеспечивает возможНОс...

Номер патента: 1236085

Опубликовано: 07.06.1986

Авторы: Бартенев, Божий, Костин, Моренков, Николаев, Рутковский, Шубин

МПК: E04G 21/12

Метки: арматурного, бетонных, каркаса, стенд, труб

...находящихся на другом приводном валу 41 привода 9. Спирали монтируются на ферме 42.Перед началом работы стенда тележку 10 перемецают по направляющи 11 в одно из крайних положений. Затем путем вращения винтовой пары 27 натяжного устройства осуществляют сближение звездочек 28 и 29, ослабляя таким образом натяжение приводнной цепи 36. После этого цепь 36 снимают с одной из звездочек блока 40 и переставляют на другую звездочку для обеспечения заданного шага навивки, после чего осуществляют натяжение приводной цепи 36.Г 1 редварительно навитую в пружину 16 арматуру укладывают, например, траверсой на опорные ролики 20 тележки 1 О. Навешенная на опорных роликах 20 пружина 16 огибает и ролики 21, которые затем раздвигают до касания с внутренним...

Номер патента: 1223192

Опубликовано: 07.04.1986

Авторы: Борисова, Касаткин, Лукацкая, Монтримас, Образцов, Рутковский

МПК: G03G 5/08

Метки: материал, электрофотографический

...материала за счет снижения дефектов изображения при электростатическом контрасте 600 в 8 В.Пример 1, (известный). Для получения 10 электрофотографического материала на электропроводящую подложку наносят последовательно два фоточувствительных слоя на основе аморфного селена и халькогенидного стеклообразного полупроводника из сплава селен - теллур - форсфор, состава в пределах, ат.%: селен 65,0 - 90,0; теллур 5,0 - 25,0; фосфор 0,1 - 10,0. Как видно из таблицы, предложенный электрофотографический материал по сравнению с известным выявляет значительное преимущество по качеству из-за полного 45 отсутствия дефектов изображения.Состав фоточувствительного полупроводникового слоя в пределах предложенного соотношения не влияет на...

Номер патента: 1215979

Опубликовано: 07.03.1986

Авторы: Нечепуренко, Пузиков, Резников, Рутковский

МПК: B25B 21/00

Метки: гайковерт, гидравлический

...1. Параллельно вал-шестерне 9в корпусе 15 установлеца шпиндель-шестерня 17 с рабочей головкой 18. Гайковерттакже снабжен дополнительной шпиндельшестерней 19 с рабочей головкой 20, установленной с возможностью поворота вокругвала-шестерни 9 в защитном корпусе 21.Неподвижный защитный корпус 15 и подвижный защитный корпус 21 для герметичностисоединены эластичным кожухом 22 (фиг. 2).Для перемещения поршня 3 гайковертимеет гидравлическую систему управления(фиг. 3), которая ходом поршня включаетмагистрали 23 и 24 соответственно подводаи отвода рабочей жидкости, золотциковыйраспределитель 25, установленный в магистралях 23 и 24, соединенные между собойи с магистралью 23 дроссель 26 и соплозаслонку 27, связанную с последней гидротурбинку 28...

Номер патента: 1191800

Опубликовано: 15.11.1985

Авторы: Рутковский, Стельмах, Цвирко

МПК: G01N 24/10

Метки: автоподстройкой, парамагнитного, резонанса, спектрометр, фазовой, частоты, электронного

...включенных ослабителя 9 мощности СВЧ, фазовращателя 10, фазового детектора 11, блока 12 усиления исинхронного детектирования на частоте модуляции мощности СВЧ и блока 13 модуляционной регистрации производных сигнала ЭПР сигнального канала 14, состоящего из двух ответвителей 15 и 16 мощности СВЧ, ослабителя 17 мощности СВЧ, отражательного резонатора 18, включенного в измерительный канал с помощью циркулятора 19, ключевого модулятора 20 и второго циркулятора 21, первый вход которого соединен с циркулятором 19 измерительного резонатора 18, второй - с ключевым модулятором 20, например, на основе резонансной диафрагмы с р-и-диодом, а третий - с амплитудным детектором СВЧ 5 первого опорного канала 2. Выход ключевого модулятора 20...

Номер патента: 1177147

Опубликовано: 07.09.1985

Авторы: Резников, Рутковский

МПК: B25B 19/00

Метки: действия, резьбозавертывающее, ударного

...для демонтажа трудноотворачиваемых резьбовых соединений.Цель изобретения - повышение надежности и эффективности при демонтаже трудноотворачиваемых резьбовых соединений.На чертеже изображен инструмент продольный разрез.Резьбозавертывающий инструмент ударного действия содержит цилиндрический корпус 1 с крышкой 2, размещенные в нем шпиндель 3 с рабочей головкой 4. Инструмент снабжен размещенными внутри корпуса 1 тремя опорами 5 - 7, одна 5 из них выполнена с осевым отверстием 8 и закреплена винтом 9 на донышке 10 корпуса 1, другая 7 со стороны крышки 2, выполненной с осевым отверстием 11, имеет проходящий через последнее стержень-боек 12 с амортизатором 13 и установлена посредством шлицевого соединения 14 с возможностью перемещения...

Номер патента: 1161637

Опубликовано: 15.06.1985

Авторы: Бартенев, Божий, Костин, Моренков, Николаев, Рутковский, Шубин

МПК: E02B 9/06

Метки: напорный, трубопровод, турбинный

...навивки непосредственно на стальную оболочку спирально навитой плети и жесткого закрепления на ней, после за- крепления раскрепляющих ферм на стальной оболочке между ними устанавливают технологические кассеты с уложенными на них фиксирующими деталями, поверх которых производят навивку наружного несущего элемента, после скрепления которого с фиксирующими деталями и раскрепляющими фермами кассеты удаляются,Недостатками способа являются трудоемкая технологическая операция укладки продольных стержней в кас 1 сеты, закрепление кассет к оболочке с помощью захватов, дальнейшее удаление кассет, что составляет 157 от всех трудозатрат на изготовление армокаркаса.,4Цель изобретения - повышение жесткости трубопровода и снижение трудоемкости его...

Номер патента: 1147453

Опубликовано: 30.03.1985

Авторы: Вершинский, Голяндин, Любавский, Рутковский, Семенов, Старовойтов

МПК: A01D 33/08, B07C 5/342

Метки: качеству, корнеклубнеплодов, оптической, сортировки

...4 для разделения потока излучения 5, отраженного откорнеклубнеплода 6, фильтры 7 и 8, их фотоприемники 9 и 10, образующие совместнос нагрузками 1 и 12 мостовую схему, пре 40 дусилитель 13, связанный через детектор 14,с усилителем-формирователем 15, обеспечивающим срабатывание исполнительного органа 16, удаляющего дефектные клубни,Способ оптической сортировки корнеклубнеплодов но качеству осуществляется следующим образом.Корнеклубиеплоды поочередно подаваемые транспортером (рольгангом) 1 в зонуконтроля 2, облучают источником 3 потокаизлучения сложного спектрального состава,О охватывающего видимую и инфракраснуюобласти спектра, Отраженный от контролируемого клубня поток излучения 5 разделяют светоделителем и подают в опорный...

Номер патента: 1144646

Опубликовано: 15.03.1985

Авторы: Карпенков, Михайлов, Панков, Рутковский, Салаш, Хассон

МПК: A01D 17/00, A01D 33/08

Метки: выкапывающе-сепарирующее

...существу является устройство, состоящее из двух бесконечных тяговых О контуров с консольными элементами, расположенными над выкапывающими рабочими органами, приводных и ведомых барабанов 2.Однако в данном устройстве передние части тяговых контуров находятся в зоне извлечения клубней и консольные элементы не участвуют в извлечении корнеклубнеплодов и крошении комков почвыЭто устройство только транспортирует и очищает корнеклубнеплоды, ЗОЦель изобретения, - повышение эффективности уборки клубнеплодов.Поставленная цель достигается тем, что в выкапывающе-сепарирующем устройстве, содержащем имеющие приводные и ведомые барабаны бесконечные тяговые контуры, несущие консольно закрепленные элементы и расположенные над выкапывающими...

Номер патента: 1123784

Опубликовано: 15.11.1984

Авторы: Анчуков, Бартенев, Костин, Моренков, Николаев, Рутковский, Шубин

МПК: B21F 3/02

Метки: навивки, спирали

...посредством электродвигателя и размещен между опорными направляющими роликами.На фиг. 1 изображено устройство, об. щий вид; на фиг. 2 - вид А на фиг. 1. 5 1 О 15 20 25 30 35 40 45 50 55 Устройство для навивки спирали содержит на основании 1 электродвигатель 2, который через редукционный редуктор (не показан) обеспечивает вращение гибочного ролика 3, механизма формирования спирали, опорой ролика 3 служит перемещающаяся в вертикальной плоскости каретка 4 с двумя роликами 5 средства для поддержания навиваемой спирали.В передней части основания 1 симметрично вертикальной оси витка спирали и гибочного ролика 3 с помощью шарнирных соединений 6 установлены две качающиеся рамы 7, положение которых регулируется регулировочными тягами 8 с...

Номер патента: 1116495

Опубликовано: 30.09.1984

Автор: Рутковский

МПК: H02J 3/42

Метки: возбужденной, синхронизации, синхронной

...расхода холостого хода, дополнительно контролируют ускорение синхронной машины, сравнивают величину, пропорциональную ускорению во второй степени, с. разностью действительного и заданного скольжения, уменьшают с максимальной скоростью пусковой расход энергоносителя двигателя в период времени от момента совпадения величины, пропорциональной ускорению во второй степени, и разности действительного и заданного скольжения до момента времени уменьшения ускорения синхронной машины до значения, близкого к нулевому, после чего осуществляют изменение,частоты вращения синхронной машины по отклонению действительного скольжения от,.заданного значения.1Сущность предлагаемого способа заключается в том, что для трогания и разгона синхронной машины до...

Номер патента: 1107071

Опубликовано: 07.08.1984

Авторы: Матвеев, Рутковский, Силина

МПК: G01R 27/26

Метки: диэлектрических

...контроля диэлектрических материалов.Для достижения цели в устройство для контроля диэлектрических материалов, содержащее генератор сверхвысоких частот, направленный ответвитель, подключенный входом основного тракта к генератору сверхвысоких частот, первьп детектор, подключенный к выходу вторичного тракта направленного ответвителя, двойной тройник, Н-плечо которого соединено с выходом основного тракта направленного ответвителя, второй детектор, подключенный к Е-плечу двойного тройника, к симметричным плечам которого подключены две антенны и индикатор, введены аттенюатор, вход которого подключен к катоду первого детектора, и сумматор, первый вход которого подключен к выходу аттенюатора, второй вход соединен с анодом второго детектора,...

Номер патента: 1103913

Опубликовано: 23.07.1984

Авторы: Агафонов, Рутковский, Тимкин

МПК: B21B 31/06

Метки: крепления, плитовине, станины

...Указанная цель достигается тем, что в 30 устройстве для крепления станины к плитовине, содержащем упоры, размещенные на плитовине, и клинья, установленные между упорами и станиной, клинья выполнены двусторонними с рабочими гранями, имеющими уклоны как в горзонтальной, так и в вертикальной плоскостях, прн этом грань клина, контактирующая с упором, составляет с основанием клина острый угол, а грань клина, контактирующая со станиной, составляет с основанием клина тупой угол. На фиг. 1 изображен узел крепления станины к плитовине; на фиг, 2 - то же, вид А на фиг. 1; на фиг. 3 - клин.Клин 1 размещен между упором 2 плитовины 3 и станиной 4 клети, контактируя своими рабочими гранями 5 и б с соответствующими гранями упора и...

Номер патента: 1102511

Опубликовано: 15.07.1984

Авторы: Брель, Карпенков, Ковальчук, Литвиненко, Михайлов, Панков, Редько, Рутковский, Салаш, Хассон

МПК: A01D 33/08

Метки: корнеклубнеуборочной, сепарирующе-транспортирующее

...сепарации из-за недостаточной активности рабочей поверхности решетки.Наиболее близким к предлагаемому является сепарирующе-транспортирующее устройство корнеклубнеуборочной машины, содержащее подкапывающий ле" мех, шарнирно соединенный с пальцами решетки, связанными с пальцами скатного устройства, и битер, лопасти которого размещены между пальцами решетки, при этом вал битера расположен под последней 2 3. Однако известное устройство необ .спечивает интенсивного отделенияпочвы от корнеклубнеплодов, поскольку пальцы решетки связаны с пальцамискатного устройства жестко и не снабжены приводом их в колебательное движение,Цель изобретения - повышение интенсивности отделения почвы от корнеклубнеплодов.Указанная цель достигается тем,что...

Номер патента: 1095998

Опубликовано: 07.06.1984

Авторы: Гитин, Рутковский, Саакьянц, Салихов, Топчаев

МПК: B02C 25/00

Метки: мельницах, помола, процессом, сухого, тонкого, шаровых

...мельницах, включающая весоиэмеритель загружаемого материала, датчик положения регулирующего органа, датчик крупности готового продукта, регулятор загрузки с задатчиком, блок вычисления гранулометрического состава и блок коррекции, причем входы блока вычисления гранулометрического состава подключены к весоизмери О телю загружаемого материала и датчику положения регулирующего органа, первый выход блока вычисления гранулометрического состава подключен к первому входу блока коррекции, второй вход которого соединен с датчиком крупности готового продукта, вход регулятора загрузки подключен к весоизмерителю загружаемого материала, а выход - к регулирующему органу, снабжена блоком вычисления длительности паузы и блоком регулируемой...

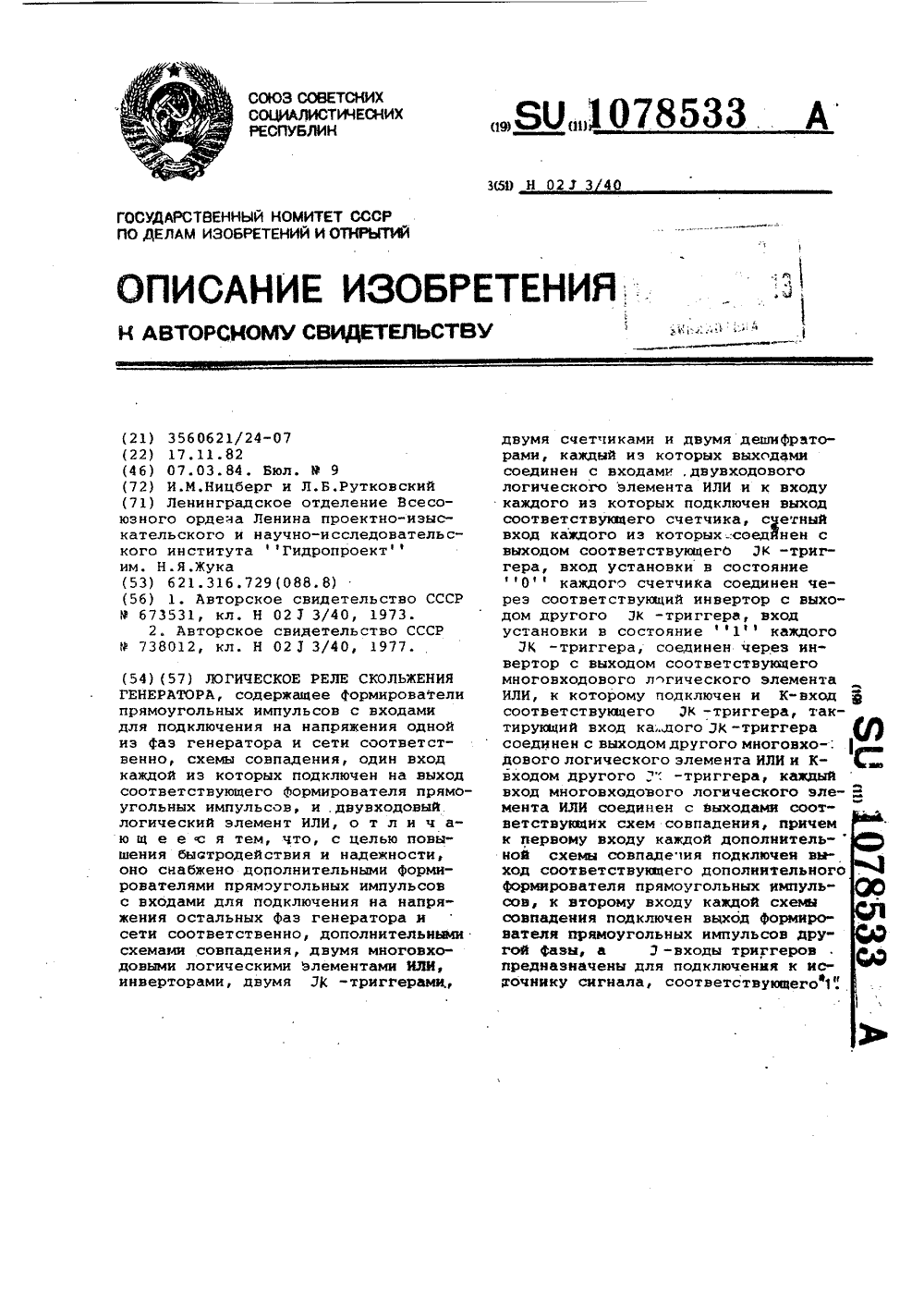

Номер патента: 1078533

Опубликовано: 07.03.1984

Авторы: Ницберг, Рутковский

МПК: H02J 3/40

Метки: генератора, логическое, реле, скольжения

...прямоугольных импульсон с входами для подключения на напряжения одной из фазгенератора и сети соответственно, схемы совпадения, один вход каждой из которых подключен на выход соответствующего формирователя прямоугольных импульсов, и двунходовый логический элемент ИЛИ, снабженодополнительными Формирователями прямоугольных импульсов с входами дляподключения на напряжения остальныхфаз генератора и сети соответственно, дополнительными схемами совпадения, двумя многонходоными логическими элементами ИЛИ, инверторами, двумя К -триггерами, двумя счетчиками и двумя дешифраторами, каждый из которых выходами соединен с входами. двувходового логического элемента ИЛИ и к выходу каждого из которых подключен выход соответствующего счетчика, счетный...

Номер патента: 1076475

Опубликовано: 28.02.1984

Авторы: Леонова, Рутковский, Таутиев

МПК: C22B 5/14

Метки: качества, кипящего, печи, псевдоожижения, слоя

...выходов равным и . Выходы кольцевого счетчика 28 соединены с цепями возбуждения выходных элементов 10 19 кольцевого коммутатора.Система шин 18, являющаяся обобщенным выходом многоканальногоустройства 3 накопления, служит обобщенным входом для двоичного управ ляемого делителя 5 напряжения, который включает в себя коммутатор29 и собственно делитель 30 напряжения.Коммутатор 29 состоит из гп ключе вых элементов 31 (типа схеиы совпадения, выполненной, например, на базесоставного транзистора) и исполнительных реле К 1-КП. Последние образуют две совокупности последователь.но включенных контактов - нормальнооткрытых контактов 32 и нормальнозакрытых контактов 33 Эти совокупности позвенно соединены (на шунти.рование) с двумя одинаковыми...

Номер патента: 1073651

Опубликовано: 15.02.1984

Авторы: Рутковский, Тарасевич, Федорук, Якубов

МПК: G01N 24/00

Метки: спектрометр, спинового, электронного, эха

...приводит к искажениям,. Цель изобретения - повышение точности измерения огибающей сигналов спинового эха.Указанная цель достигается тем, что в спектрометр электронного спинового эха, содержащий СВЧ тракт с СВЧ генератором и измерительным .резонатором, вынесенным в зазор поляризующего магнита; генератор модулирующих импульсов с катушками модуляции, расположенными в зазоре поляри 1 зующего магнита; генератор программ, включенный на генератор модулирующих импульсов; генератор строб-импульсов, управляемый от генератора программ, когерентный СВЧ детектор, установленный на выходе СВЧ тракта,широкополосный усилитель, расположенный после когерентного СВЧ детектора, устройство выборки-хранения,аналого-циФровой преобразователь имногоканальный...

Номер патента: 1061015

Опубликовано: 15.12.1983

Авторы: Ерчак, Рутковский, Стельмах, Федорук

МПК: G01N 24/10

Метки: парамагнитных, спина, центров

...спектровЭПР в веществах с несколькими типами парамагнитных центров, спин одного из которых неизвестен. По данному способу после записи спектра ЭПРанализируют число компонент спектраизучаемого центра, исключая компоненты известных, Этим способом значение спина определяется косвенно,посредством сопоставления эксперимен.тально наблюдаемого спектра с рассчи-.танным теоретически (2),Однако в ряде случаев его применение становится затруднительным,например, если в образце имеетсянесколько типов центров, линии магнитного резонанса которых попадаютв один спектральный интервал и перекрываются друг с другом, или жев случае центров с малыми величинами тонкого расцепления, Кроме того, 40данный способ не позволяет определить спин центров,...

Номер патента: 1060641

Опубликовано: 15.12.1983

Авторы: Кирюхин, Медведев, Огрель, Рутковский

МПК: C08K 5/05, C08L 9/02

Метки: бутадиеннитрильного, каучука, основе, резиновая, смесь

...руд цветных металлов и углей, а также для компаундирования диэтоплива, Однако, большая часть их сжигается, либо используется для растворения смолообраэных отходов других химических производств и утилизации их путем сжигания.В качестве ненасыщенного каучука могут быть использованы бутадиеннитрильные каучуки (СКН, СКН, СКН), смеси могут содержать обычно применяемые ингредиенты резиновых смесей: наполнители, стабилизаторы, ускорители, вулканизующие агенты и т.д.Для получения предлагаемой смеси приготовляют составы с различным содержанием пластификаторов. Смеси 1-7 содержат различные дозировки кубовых остатков бутиловых спиртов, смесь 8 (известная ) содержит дибутилсебацинат. При этом смеси 7 и 8, 4-6 имеют сопоставимые дозировки...

Номер патента: 1060639

Опубликовано: 15.12.1983

Авторы: Дюнина, Канаузова, Кирюхин, Кракшин, Огрель, Рутковский

МПК: C08L 9/00

Метки: карбоцепного, каучука, основе, резиновая, смесь

...табл.2 приведены Физико-механические показатели, резин. Динамическая выносливость резин1 табл.2 1 содержащих в качестве противоутомителя кубовые остатки производства ПОДФА увеличйвается в 1,8-2,3 вто время, как у резин, содержащихпротивостаритель ДФФД, этот показатель ниже.В табл.З приведены составы резиновых смесей.П р и м е р 2. На лабораторныхвальцах готовят смеси на основе изопренового каучука с различной дозировкой кубовых остаткОв ПОДФА (табл.Зсоставы 1-3),В табл.4 приведены результаты физико-механических испытаний резин.Динамическая выносливость резин,табл.4, смеси Р 1 и 3 1 содержащихв качестве противоутомителя кубовыеостатки производства ПОДФА, после ихстарения, выше чем аналогичные параметры для резин с ДФФД (табл.4,смеси В 4...

Номер патента: 1053220

Опубликовано: 07.11.1983

Автор: Рутковский

МПК: H02J 3/40

Метки: варианты, времени, его, опережения, синхронизатора

...способапри определении времени опережения синхронизатора в лабораторных условиях.Поставленная цель достигается тем, чтосогласно способу определения времени опережения синхронизатора по первому варианту, включающему операции измерения 25 счетчиком времени промежутка от моментасрабатывания синхронизатора до момента возникновения нулевого сдвига фаз между напряжениями, подведенными к входам синхронизатора, и контроль сдвига фаз в течение каждого периода частоты напряжения, формируют два напряжения пилообразной формы, преобразуют каждое из них в напряжение гармонической формы по закону косинуса, используют полученные напряжения в качестве напряжений, подводимых к входам синхронизатора, а момент возникновения нулевого сдвига фаз между...

Номер патента: 1053207

Опубликовано: 07.11.1983

Авторы: Рагозин, Рутковский, Филичев

МПК: H02H 7/06

Метки: возбуждения, защиты, потере, синхронной

...достижения .током. 2. Раторское свйдетельство СССР . в исправном преобразователе.максиму" . В 700892, кл, Н 02 Н 7/06 137.", ма выводят из работы все остальныепреобразователи,. после чего осущест(54) (57) СПОСОБ ЗАЩИТЫ СИНХРОННОЙ, влявт работу асинхрониэированиой МАШИНЫ ПРИ ПОТЕРЕ ВОЗБУЖДЕНИЯ, осиФ- синхронной машины в. синхронном режи ванный на контроле токов возбуждейия ме.(11 и 2). Нри потере возбуждения на выходе органа выявЛения неисправного преоб разователя появляется сигнал, Фикси рующий неисправность тиристорного преобразователя, который через элемент 35 логического суммирования фор" мирует сигнал на перевод машины из асинхронизированного режима в синх" 10 ровный путем задания через элемент 34 совпадения уставки...

Номер патента: 1045097

Опубликовано: 30.09.1983

Авторы: Жижченко, Рутковский, Тарасевич, Цвирко

МПК: G01N 24/10

Метки: многочастотной, парамагнитного, регистрацией, резонанса, спектрометр, электронного

...делителя частоты и второго коммутатора,а также из схемы управления, подключенной выходами к управляющим входамкоммутаторов, и схемы синхронизацииподключенной входом к выходу первогокоммутатора и выходом - к установочному входу двухканального распределителя,Плавное фаэосдвигающее устройствовыполнено иэ последовательно соединенных формирователя пилообразногонапряжения, ксмпаратора уровня иформирователя прямоугольных импульсов, а также цифроаналогового преобразователя со счетчиком команд, причемопорный вход компаратора уровня подключен к выходу цифроаналогового преобразователя;На чертеже представлена блоксхема спектрометра ЭПР с многочастотной регистрацией. Спектрометр содержит высокостабильный задающий генератор 1, блок К...

Номер патента: 1043786

Опубликовано: 23.09.1983

Авторы: Ницберг, Рутковский

МПК: H02J 3/40

Метки: возбужденной, синхронизации, синхронной

...в процессе пуска и, следовательно, значительная продолжительность синхронизации синхронной машины с энергосистемой. )ОЦель изобретения - сокращениевремени синхронизации.Поставленная цель достигается тем, что согласно способу синхронизации возбужденной синхронной машины при ее развороте от нулевой частоты вращения путем фиксации действительного скольжения, сравнения его сзаданным и воздействия на изменение частоты вращения в зависимости отвеличины и знака полученной разностискольжений, определяют приращение скольжения за время изменения с максимальной скоростью расхода энергоносителя двигателя синхронной маши-,ны от пускового знаения до расхода 25холостого хода, увеличивают заданное значение скольжения на полученнуювеличину приращения...
