Радкевич

Номер патента: 854748

Опубликовано: 15.08.1981

Авторы: Милейко, Радкевич

МПК: B30B 15/20

Метки: гидравлическим, прессом

...5 и через управляемый клапан 8 со сливом. Управляеьще клапаны 7 и 8 выполнены с возможностью регулирования величины хода запирающих элементов 9 и 10 винтами 11 и 12 соответственно. Вращая винты можно изменять проходное сечение управляемых клапанов 7 и 8, что позволяет регулировать величину потока рабочей жидкости, протекающей через клапан при его открытии. Управляющие полости 13 и 14 клапанов 7 и 8 соединяются магистралями 15 и 16 через распределители управления 17 и 18 с магистралью 4 и гидроаккумулятором 5.Формула изобретения ВНИИПИ Заказ 6589,/24 Тираж 742 Подписное илиал ППП "Патент", г. ужгород, ул. Проектн Зарядка аккумулятора осуществляется от насоса 19 через обра-,иый кла,пан 20, который отсоединяет гицроаккумулятор 5...

Номер патента: 853439

Опубликовано: 07.08.1981

Авторы: Беляев, Козлов, Радкевич, Хейфиц, Хирный

МПК: G01L 5/04

Метки: арматуре, врастянутой, натяжения, поперечной, посредствомприложения, силы

...способ при измерении силы натяжения арматуры эксплуатируемых сооружений, когда по условиям эксплуатации недопустимо изменение действующей р ней силы.,.иа ) -1,Ф РЮ -РЕе где 6 а - С 1 Ц- йЕ, Е,-С,(С-С,)е Й 2 1 Э е.12 62 соответственно значения поперечной силы, длины пролета, расстояния от точки приложения поперечной силы до ближайшей опоры при соответствующих измерениях.Сущность способа состоит в следующем 1 поперечная податливость растянутой арматуры (Г/р) э точке приложения поперечной силы по-разному . зависит от силы натяжения (Т) и изгибной жесткости арматуры (ЕУ) для различных сочетаний длины про- .лета и расстояния точки приложения, поперечной силы от опоры и эта зависимость описывается следующим уран нением0 (еречную жес...

Номер патента: 848407

Опубликовано: 23.07.1981

Авторы: Бектурсунов, Беспалов, Игнатенко, Радкевич, Ройтенберг, Судейченко

МПК: B65D 19/00

Метки: материа-лов, плоских, поддон, эластичных

...изображенподдон для эластичных плоских материалов, в аксонометрии.Поддон содержит раму 1 с направлякщими 2 для вил погрузчика (непоказан) и опорную поверхность 3, выполненную преимущественно из реек.Опорная поверхность 3 имеет двухсторонний уклон наружу, выполненный йод углом 10-15 о, и двухсторонний уклон вовнутрь Под углом 5-10 О Для удобства обслуживания поддон снабжен поворотными относительно вертикальной оси стойками 4 с подпятниками 5для многоярусного складирования. ца раме 1 укреплейы фиксаторы 6,. с помощью которых на раме закреплены стойки 4. Поддон используют следующим образом.,В Подпивенного комитета ССретений и открытийРаушская наб., Я.4 о 113035 Патент ужгород, ул. Проектная иал С фиксаторовб снимают стойки 4 и отводят...

Номер патента: 845963

Опубликовано: 15.07.1981

Авторы: Милейко, Радкевич, Суховеев

МПК: B21D 9/16

Метки: гидросистема, трубогибочной

...магистраль гидромотора с гидробаком, при этом напорная магистраль гидромотора соединена со сливной магистралью обратного клапана.Такое подключение гидромотора привода линейного перемещения каретки к подпертому сливу распределителя привода гибочного инструмента исключает протекание рабочей жидкости через второй обратный клапан, распределитель привода каретки и подпорный золотник во время работы гибочного инструмента для обеспечения линейного перемещения каретки и уменьшает подпор на сливной магистрали привода гнбочного инструмента. Это уменьшает потери давления при работе гибочного инструмента и повышает КПД привода, а уменьшение давления подпора в приводе гибочного инструмента при том же усилии гибочного инструмента приводит к...

Номер патента: 704183

Опубликовано: 07.07.1981

Авторы: Анциферов, Бродинова, Мороз, Радкевич

МПК: C12K 5/00

Метки: вакцины, корпускулярной, синегнойнойполивалентной, убитой

...штамма Рь. аегцдпоьа Р 1312 процентзащиты животных от гибели сохранялся на достаточно высоком уровне, особенно через 8 недель после вакцинации. Если при однократной иммунизации через 8,недель выживаемость опытных животных составляла 0-20, топосле двукратной иммунизации с интервалом н 7 дней выживало 60-80 животных (табл, 2).Параллельно с экспериментами повыявлению выживаемости животных проводилось излучение сроков образованияагглютинирующих антител, определяемых по реакции агглютинации с Формалиниэированными штаммами Рь.аегцдпоьаводящими в состав вакцины. Как придвукратной, так и при однократнойиммунизации агглютинины определялисьу накцинированных незараженных жинотных в различные сроки после иммунизации (1, 7, 14, 21, 56 сутки)и у...

Номер патента: 837911

Опубликовано: 15.06.1981

Авторы: Зажурило, Кац, Милейко, Радкевич, Слюсаренко, Шприцер

МПК: B30B 15/28

Метки: вырубки, пресс, чистовой

...в виде клапана давления. Управление клапаном 6 производитсяэлектрически от системы 8 управле ния по связи 9, На полэуне 2 укреплен подвижный стол 10. На прессе 1укреплен, датчик 11 контроля положения подвижного стола 10, которыйпри перемещении взаимодействует скулачком 12; Э верхней части пресса1 укреплен неподвижный стол 13.К подвижному столу 10.и неподвижному"толу 13 крепятся инструменты 14.В зоне вырубки находится заготовка 15.837911 Формула изобретения ВНИИПИ Заказ 4 333/ Тираж 742 Подписно Ограничитель 7 усилия ползуна отрегулирован таким образом, что усилия поршня 3 достаточно для преодоления подвижными частями пресса сил трения и подъема подвижного стола 10. Датчик 11 контроля положения подвижного стола 10 установлен таким...

Номер патента: 837472

Опубликовано: 15.06.1981

Авторы: Ещенко, Радкевич, Синюшин, Суховеев

МПК: B21D 9/16

Метки: гидросистема, машиныс, программным, трубогибочной, управлением

...напорной магистралью 1 через золотниковое рас пределительное устройство 2 с гидро- двигателем 3 привода гибочного инструмента. Гидродвигатель 3 выполнен с тремя изолированными друг от друга секциями: основной 4 и дополнитель ными 5 и 6, расположенными вдоль общего вала 7 с лопастями. Каждая из секций 4, 5 и 6 разделена лопастями вала 7 на камеры нагнетания и слива, которые соответственно соединены с напорной магистралью 1 и сливной магистралью 8 через трехпоэиционные золотники 9, 10 и 11 с электромагнитнрм управлением. С напорной магистра 1 пью 12 секции 4 соединено реле давВьния 13, контакты которого (на чертеже не показаны) включены в схему управления золотником 10. С напорной магистралью 14 на секции 5 аналогичным образом соединено...

Номер патента: 834068

Опубликовано: 30.05.1981

Авторы: Захаревич, Мурков, Олендер, Радкевич

МПК: C09G 1/02

Метки: доводки, металлическихповерхностей, паста

...качества обработанной поверхности приведены в табли це. Как видно из таблицы, введение ту порошка серы снижает разнораз ность шаров, непостоянство диаме гранность и шероховатость поверх ти, т.е. повышает качество обраб а интенсивность съема припуска п этом практически находится на од уровне. Оптимальная добавка порошка серынаходится в пределах 0,7-1,0 вес.%и при дальнейшем увеЛичении ее коли 834068 ф чества параметры, характеризующие качество поверхности, практически не изменяются.Применение предлагаемой пасты при доводке шаров к шарикоподшипникам позволяет получать шарики второй степени точности при их Массовом производстве, что дает воэможность, увеличить долговечность шарикоподшипников. Паста для доводки металлических поверхностей,...

Номер патента: 833375

Опубликовано: 30.05.1981

Авторы: Дзанашвили, Ложечников, Попов, Радкевич, Терушкин

МПК: B22F 9/04

Метки: порошка, стального

...изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5,размол спека и рассев порошка,в качестве шихты используют отходы шлифовальных операций или их смесь сотходами опиловочных операций подшипникового производства, а передотжигом осуществляют механическоеотделение от шнхты избытков смазочно-охлаждающей жидкости.Замена сушки шихты на механическоеотделение от нее остатков смазочно- оохлаждающей жидкости (СОЖ/ позволяет использовать при восстановительном отжиге в качестве дополнительногоисточника восстановительной атмосферыабсорбировавшиеся на частицах порошка остатки масла,. которые образуютв процессе отжига смесь основногогаза, водорода, окиси углерода,двуокиси углерода и паров влаги.Соотйошение СО/СОи Н/ Н 20 можнорегулировать...

Номер патента: 831635

Опубликовано: 23.05.1981

Авторы: Радкевич, Рехтер

МПК: B30B 15/20

Метки: клапан, наполнения

...в нижнем (фиг, 1) положении, через магистрали 20 и 21 в полости 12 цилиндра 11 управления, Полость 14 заперта,Под воздействием рабочей жидкости, поступающей в полость 12, поршень 13, преодолевая усилие пружины 9, перемещается, сжимая рабочую жидкость в полости 14 и повышая в ней давление (мультипликация).Сжатая рабочая жидкость заставляет плунжер 15 перемещаться вместе с поршнем 13 и воздействовать на шток 1 клапана.Сжимая пружину 8, заслонкаоткрывается до соприкосновения ограничительных втулок б и 7. В течение всего холостого хода плунжер 15 удерживает заслонку 2 в открытом положении. Полость 27 цилиндра 28 пресса наполняется рабочей жидкостью из бака наполнения через магистраль 30 и полость 29. При переходе ползуна пресса с холостого...

Номер патента: 827054

Опубликовано: 07.05.1981

Авторы: Бударин, Мороз, Радкевич, Чантурия

МПК: A61B 18/10

Метки: моделирования, ожоговойболезни

...11, образующего с транзистором 12 и резистором 13 составной эмиттерный повторитель, Диод 14 и конденсатор 15 служат для питания эмиттерного повторителя. С базой транзистора 12 через конденсатор 16 соединена фазовращательная цепочка, состоящая из резистора 17 и конденсатора 18. Эмиттер транзистора 12 соединен с управляющим электродом тиристора 19, включенного вместе с резистором 20 в управляющую цепь тиристора 21, к которому подсоединен827054 Формула изобретения Составитель Н. Карамышева едактор Т. Зубкова Техред А. Камышникова Корректоры: Л. Орлова и О. СилуяноваЗаказ 910/11 Изд. Ме 694 Тираж 694НПО Поиск Государственного комитета СССР по делам изобре 113035, Москва, Ж, Раушская наб., д. 4,5 Подп испой и открыгий биография, пр....

Номер патента: 812605

Опубликовано: 15.03.1981

Авторы: Векслер, Милейко, Радкевич, Феодори

МПК: B30B 15/22

Метки: пресса, привод, чистовойвырубки

...происходит переключение рас пределительного устройства 3, рабочий агент иэсилового гидроцилиндра по лии ям 6и 5 сливаются в источник питания,плунжер силового гидроцилиндра 1опускается вниз, а магистраль 11 сое Одиняется линиеи 12 через обратныйклапан 13 с подводом 14 гидроаккумулятор 15. Происходит зарядка гидроаккумулятора, Клапаном 22 давления,управляющая полость которого соединена линией 23 с подводом 14 гидроаккумулятора, настраивается давлениегидроаккумулятора 15. При достижениидавления настройки рабочии агент полинии 23 открывает клапан 22 давления ои соединяет линию 12 со сливом, Вконце хода при опускании плунжерасилово о гидроциллндра включаются распределительные устройства 18 и 19 исоединяют гидроцилиндры 8 и 7 по линиям...

Номер патента: 812599

Опубликовано: 15.03.1981

Авторы: Бранденбургский, Логинов, Милейко, Радкевич, Рехтер, Феодори

МПК: B30B 1/32

Метки: гидравлическимпрессом

...в исходное положение жидкость от источника 12 питания через распре делительно-разгрузочные устройства 14 и 10 попадает в полости 8 возвратных гидроцилиндров 2 и в сервоцилиндр 17 клапана 16 наполнения. Клапан 16 наполнения открывается и 25 соединяет рабочий гидроцилиндр 1 с гидробаком 11, при этом под действием усилия возвратных цилиндров 2 происходит разъем штамповых инструментов 7 и возврат их в исходноеположение. Формула изобретения Система управления гидравлическим прессом, содержащая рабочий гидроцилиндр, соединенный трубопроводами с источником питания жидкостью низкого давления через клапан наполнения с сервоцилиндром, а с источникомпитания жидкостью высокого давления -через обратный клапан и распределительно-разгрузочное...

Номер патента: 810528

Опубликовано: 07.03.1981

Авторы: Векслер, Милейко, Радкевич, Рехтер

МПК: B30B 15/20

Метки: гидравлическимпрессом

...цилиндр 1 сосдипсн трупроводами 2 - 6 через распредслитсл нос устройство 7 с источником жидкосги высокого давлсиия - гидроагрегатом 8. Поршпсвая полость 9 гидроцилппдра 1 сосд Нс;а труооироводамп 2 и 4 со 1 пток 3 ой10 чсрсз управлясмый обратный клапан 11, имсющий запориый элсмснт 12 и плупжср 13. Надклапапная полость 14 управля:мого обратного клапана 1 сосд;шястся трубопроводом 3 с распредслитсльпыэ устройством 7 и со штоковой полостью 10 раоочсго цилиндра 1 трубопроволом 4 Срсз управЛ 5 с:ы клапан даВлсни 51 15, содсэжащий обратный клапан 16. Полость уира 13 лсиия клапапа 15 сосдипеиа трубопроводом 2 с И)ршневой полостью 9 цилиндра 1.Управлясмьш обратный клапан 11 обсспсчивает величину давлс: ия подпора, иеобхОД 53 Ую 51 Г 1 Я УДсРж 2...

Номер патента: 799685

Опубликовано: 30.01.1981

Авторы: Азаров, Богатырев, Зборовский, Радкевич, Хрампронин, Шевчук

МПК: A01D 46/08

Метки: бункер, хлопкоуборочной

...представлен бункер хлопкоуборочной машины.Бункер содержит смонтированный на раме 1 опрокидывающийся относительно оси 2 короб 3 с шарнирно установленной на нем поворотной крышкой 4 с боковыми стенками, контактирующими со стенками короба и устройство для запирания крышки. Устройство для эапирания крышки имеет два Г-образных кронштейна 5 и 6, один из которых жестко закреплен на одной иэ боковых стенок крышки 4, на стороне противоположной ее шарнирному закреплению, а другой на раме 1, при этом кронштейны установлены с возможностью контактирования внутренними горизонтальньэв поверхностями 7 и 8.При заполнении бункера хлопком в рабочем положении крюки находятся в зацеплении и усилия, возникающие в процессе работы бункера, а также при...

Номер патента: 795530

Опубликовано: 15.01.1981

Авторы: Дорошенко, Радкевич

МПК: A43D 3/02

Метки: колодка, обувная, раздвижная

...изображена раздвижная обувная колодка, общий вид, на фиг.2 - разрез А-А на фиг, 1; на фиг.3 - разрез по Б-Б на фяг. 2.Раздвижная обувная колодка содержит носочную 1 и пяточную 2 с глухим отверстием части, имеющие с внутренней стороны продольные вырезы и сквозные поперечные отверстия, соединенные меж ду собой направляющими штырями 1 3, механизм раздвигания частей, включаютций три пластины, в том числе две наружных 4 и одну внутреннюю 5, штифты О, установленные в сквозных поперечных отвер15 3 7955 стиях частей каподки и отверстиях и пазах пластин, фиксатор 7 пластин, подпружиненный пружиной 8, и опорную пластину 9 для равномерного распределения рабочего усилия в процессе работы между передней и задней частью колодки. Каждая из пластин...

Номер патента: 783051

Опубликовано: 30.11.1980

Авторы: Менакер, Милейко, Радкевич, Феодори

МПК: B30B 15/16

Метки: гидропривод, пресса

...заканчивается воэдухоспуск.Цель изобретения - автоматизация процесса удаления воздуха иэ рабочейполости гидроцилиндра .25 Это достигается тем, что воздухоспускное устройство выполнено в вице регулируемого клапана давления,управляющая полость которого соединена со штоковой полостью гидроцилиндра, 5Конструкция предлагаемого гидроприеода схематически представлена начертеже,Гидропривод содержит распределитель 1, соединенный со штоковой и 10пораневой полостями гидроцилиндра2 магистралями 3 и 4 соответственно.Штоковая полость гидроцилиндра 2соединена также магистралью 5 с управляк)щей полостью 6 воздухоспускногоустройства 7, а поршневая полостьгиАроцилиндра 2 с помощью магистралиЭ соединена также через воздухоспускное устройство 7 со сливной...

Номер патента: 783050

Опубликовано: 30.11.1980

Авторы: Бранденбургский, Кац, Котляренко, Левертов, Овруцкий, Овсянников, Радкевич, Шприцер

МПК: B30B 15/16

Метки: гидравлическим, дистанционного, многопозиционное, прессом

...не может протекать, так как напряжениена выходе датчика выше, чем на выходе каждого из задатчиков. Послетого, как в блоке управления 44 формируется команда. на начало движенияползуна 3 ускоренно вверх, включается электромагнит 48 гидрораспределитЬля 51 и рабочая жидкость от насоса гидропривода 53 поступает по магистрали 54 в цилиндр 56 ускоренногоперемещения. Под действием рабочей жидкости ползун 3 движется ускоренно вверх. Напряжение на выходе датчика 9 начинает уменьшаться, Если на задатчике 13 установлено напряжение, соответствующее точке перехода ползуна на рабочую скорость, то ползун 3 в ходе своего ускоренного движения вверх достигнет положения, при котором напряжение на выходе задатчика 9 станет меньше, чем напряжение,...

Номер патента: 776731

Опубликовано: 07.11.1980

Автор: Радкевич

МПК: B21J 5/08

Метки: высадки, горячей, штамп

...тем, чтоснабжен фиксаторами, смонтированньобойме равномерно по окружности кового гнезда и подпружиненными в ральном направлении, приченаружной поверхности нижнцы со стороны нижнего токольцевой буртик.На фиг, 1 изображенштамп в исходном положени этот штамп не обеспечивает поизделий с хо ошим качеством вы-"-: . - а е ,ЕЯ 1 1..2фиксаторов 7 и кольцевого буртика 6 до тех пор, пока полуматрица 9 не соприкоснется с полуматрицей 5, подвергнув заготовку первоначальной деформации. При дальнейшем опускании кольцевой буртик 6 проходит фиксаторы 7 и полуматрица 5 удерживается от падения благодаря трению деформированной заготовки, постепенно опускаясь вместе с полуматрицей 9, После того как весь рабочий объем внутри полуматриц 5 и 9 заполнится...

Номер патента: 736959

Опубликовано: 30.05.1980

Автор: Радкевич

МПК: A61B 10/00

Метки: болезни, модели, создания, укачивания

...слож 1 ным п длителнным процесс,испытания веществ при отборе противоукачивающих и противо,рвотных средствне позволяют провести глубокое изучение болезни укачивания вследствие невозможности создания модели, близкой к болезни укачивания у человека.Целью изобретения является сокраще ние затрат времени при создании модели болезни укачивания.Поставленная цель достигается тем, что одновременно с перемещеннем в вертикаль,ной плоскости при переменной частоте 1 - 3 качаний/с и переменной амплитуде 70 - 100 с,ц, животных, вращают в горизонтальной плоскости с,пвременной угловой скоростью 0,1 - 2 оборота/с.Способ осуществляется при помощи стенда, который может представлять собой обычные качели с,кабиной, подвешенные736959 Ф о рмула,из о бр етения...

Номер патента: 726158

Опубликовано: 05.04.1980

Авторы: Востриков, Жаринов, Комлев, Радкевич, Скобеев, Судзиловский, Татевосян, Швец, Шумков

МПК: C11B 1/00

Метки: животных, жира, извлечения, костей

...площадке вибрационного стенда типаВЭДСА, засыпают кость на 90объема и заливают водой при 18-20 С26158 Формула изобретения Составитель И,КутуковаРедактор С.Тараненко Техред Н.Ковалева Корректор И.Д чик М Заказ 870/22 Тираж 470Подписное ЦНИИПИ ГосударственнОго комитета СССР по делам изобретений и открытий 113035, Москва,- Ж, Раушская наб., д, 4/5., яркФилиал ППП фПатентф, г.ужгород, ул.Проектная 4 так, чтобы кость сверху покрывалслой толщиной в 3-4 см, над которым.оставлено воздушное пространство3-5 см. Систему герметизируют крышкой, после чего включают стенд, сообщая сосуду вертикальные колебанияс частотой до 50 Гц, амплитудой 2,02,5 мм и вибрационном ускорении20 м/с . Визуально. наблюдают процессвыделения жира и отделения мяснойприрези...

Номер патента: 661966

Опубликовано: 05.04.1980

Авторы: Горилецкий, Мюлендорф, Радкевич, Эйдельман

МПК: B01J 17/18

Метки: вытягивания, монокристаллов, расплава

...поступает в тигель через отверстие в общей стенке. Однако в связи с тем, что нагреватель расположен коаксиально кольцевой емкости, в которой создается перепад температуры, расплавляемый материал кристаллизуется на стенках емкости и подпитка расплава в тигле прекращается. Цель изобретения - обес рывности подпитки расплава вании твердого измельченно результате предотвращения зации в кольцевой емкости. Это достигается тем, что емкости расположено выше верстие в общей стенке тигл полнено на уровне дна и н полнен из двух секций, од расположена под дном тигл дном кольцевой емкости. На чертеже изображено устройство. Оно содержит камеру 1, в рой установлен тигель 2 и661966 ставитель Т, фирсова Техред В. Серикова ректор В, Петро Редактор Т. К...

Номер патента: 720433

Опубликовано: 05.03.1980

Авторы: Герасимов, Радкевич, Сапега

МПК: G06K 15/20

Метки: информации, лучевой, отображения, трубки, экране, электронно

...Формирователей, соответственно, и узел фиксации окончания переходного процесса, первый и второй входы которого подключены к выходам первого и второго узлов выделения заднего фронта сигнала, соответственно, а выход узла фиксации окончания переходного процесса подключен ко второму входу генЕратора символов. 60Сущность изобретения поясняется чертежами, где на Фиг. 1 приведена структурная схема устройства; на фиг, 2 - эпюры напряжений и токов. Устройство содержит регистр 1, пер цесе р"Устройство обладает высо родействием, так как оно уч не приближенное, а реальное переходных процессов н откл катушках. Вырабатываемый ус импульс является непосредст акцией схемы на прекращение токов в отклоняющей системеУстройство для своей реаг ребует...

Номер патента: 706291

Опубликовано: 30.12.1979

Авторы: Афанасенко, Радкевич, Ратников, Харламов

МПК: B65B 43/39

Метки: пакетов, полимерных, раскрывания

...поверхностями и систему подачи сжатого воздуха в пакет 1.Однако это устройство не позволяет раскрыть пакет полностью и подготовить его к наполнению без контакта рук оператора с внутренней поверхностью пакета.Целью изобретения является повышение надежности работы устройства,Поставленная цель достигается тем, что предлагаемое устройство снабжено дополнительной парой барабанов с липкиминоверхностями, при этом барабаны в парах прижаты один к другому липкими поверх- ностями при помощи пружин.На фиг. 1 изображено предлагаемое устройство для раскрывания полимерных пакетов, вид спереди; на фиг. 2 - то же, вид сверху.Устройство обеспечивает надежное раскрывание горловины пакета с ее удерживанием при подаче струи воздуха в пакет за счет...

Номер патента: 653534

Опубликовано: 25.03.1979

Авторы: Гарицын, Плехов, Радкевич, Хейфиц

МПК: G01N 3/08

Метки: испытании, образцов, передачи, прессу, сжатие, трехосное, усилия

...деформациях.Это достигается тем, что опоры вь полнены в виде стоек, одни концы которых связаны с плитками шаровыми шарнирами, а другие концы выполн каждый в видесектора шара, цент торого совпадает с центром шаров шарнира.На чертеже приведена ема предлагаемого устройства.Устройство содержит резиновые пластины 1 с каналами 2, служащими для измерения местного усилия, жесткие плитки 3 и 4, эластичные проклад ки 5,б и 7, соединяющие плитки 3 и 4 между собой, опоры в виде стоек 8 и одни концы которых связаны с плитками 3 и 4 шаровыми шарнирами 10 и 11 с центрами 12 и 13, а другие концы выполнены в виде секторов 14 и 15 ша653534 формула изобретения Ротницкн Составитель Г. йедактор С. Суркова Техред З.фанта Корректор еселовскь Подписитета...

Номер патента: 652588

Опубликовано: 15.03.1979

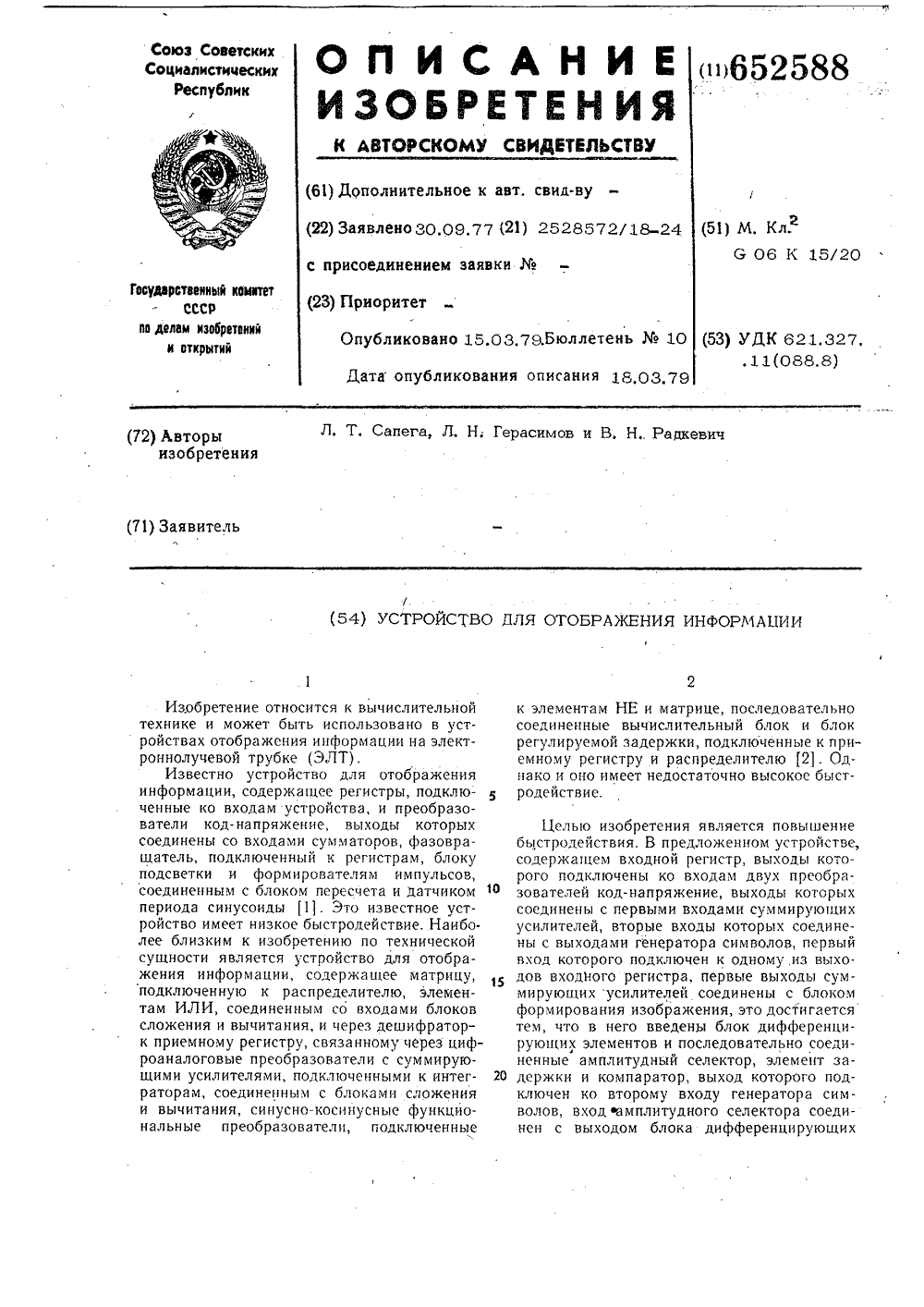

Авторы: Герасимов, Радкевич, Сапега

МПК: G06K 15/20

Метки: информации, отображения, устройсту

...суммирующих усилителей, вторые входы которых соединены с выходами генератора символов, первый вход которого подключен к одному из выходов входного регистра, первые выходы суммирующих усилителей соединены с блоком формирования изображения, отличающееся тем, что, с целью повышения быстродействия устройства, в него введены блок дифференцирующих элементов и последовательно соединенные амплитудный селектор, элемент задержки и компаратор, выход которого подключен ко второму входу генератора символов, вход амплитудного селектора соединен с выходом блока йифференцирующих элементов, входы которого подключены ко вторым выходам суммирующих усилителей. элементов, входы которого подключены ко вторым выходам суммирующих усилителей.На чертеже...

Номер патента: 638561

Опубликовано: 25.12.1978

Авторы: Дмитриев, Капустин, Левин, Польский, Радкевич, Тикунова, Шафаренко

МПК: C04B 7/54

Метки: добавка, помоле

...материала 2.Однако раствор требует большого расхода и дорог в изготовлении. ри помоле в шаровых мельницахнсифицирующее действие диалкилдитиофосфата натрия (ДДОФН) объясняется тем, что молекулы реагента, находящиеся в растворе,адсорбируются на поверхности частиц твердого тела, уменьшая его поверхностную энергию. Оптимальная концентрация добавки составляет 0,4-0,5 г/кг кварцитов или 0,030,05 вес. от веса иэмельчаемого материала.П р и м е р. В шаровую мельницу загружают 1,0 кг железистого кварцита и 0,33 кг воды с растворенными в ней 0,5 г диалкилдитиофосфата натрия Фракционный состав загружаемого кварцита: - 2,81,4 мм - 80, - 1,4 0,1- 20, Время помола 60 минПо окончании процесса помола определяют фракционный состав продуктов помола...

Номер патента: 630745

Опубликовано: 30.10.1978

Авторы: Белоносов, Подольный, Радкевич, Ямный

МПК: H03K 13/17

Метки: код, логарифмический

...10, управляемые генераторы 11 тока.Для преобразования сигналов в динами ческом диапазонеВвх - 7 вх в . / вхмингдемаксимальное и минимальное значения ЗО входного сигнала, с постоянной относитель.ной погрешностью б, весь диапазон сигналов разбивают, на а уровней, где а=г, пг,630745 Подписное Тираж 1045 Изд,699 Заказ 1905/15 Типография, пр, Сапунова, 2 7, а 1 - 1, т - 1,о - 1 - количествокомпараторов 3 - 5 соответственно. При этомУвх - вх (1 + о)Ц =-ц,и (1+)1 - 1, /и - 1, д - 1 - соответственно количество сработавших компараторов 3 - -5.Пороги компараторов 3 равны;Ц,. =- У,(1 + о)", где 1=1, 2, 3При нуле на управляющих входах усилителей 10, их коэффициенты передачи соответственно равны: 15 К,: (1 + о) ч, , = (1 + о)К - -(1+ )"а при единице...

Номер патента: 628845

Опубликовано: 25.10.1978

Авторы: Барер, Радкевич

МПК: A01D 45/18

Метки: аппарат, хлопкоуборочный

...(зубцы) по всей высоте. Перед барабанами 1 установлены шпиндельные барабаны 3 со шпинделями 4, имеющими захватывающие элементы (зубчатую поверхность) лишь в нижней их части. Хлопкоуборочный аппарат снабжен съемниками 5, приемными камерами 6 с боковыми дверками 7.В процессе работы аппарата кусты хлопчатника направляются к передней паре барабанов 3 со шпинделями, имеющими зубья в нижней части и гладкую поверхность в верхней части.Верхняя гладкая часть шпинделей 4 создает благоприятные условия для захода кустов хлопчатника в аппарат при меньшем их угнетении. При этом нижняя зубчатая часть шпинделей производит сбор хлопка с нижней зоны кустов.Далее куст хлопчатника попадает под воздействие второй пары барабанов 1 со шпинделями 2,...

Номер патента: 626988

Опубликовано: 05.10.1978

Авторы: Басин, Будыковский, Весновский, Зажурило, Карлевиц, Коренфельд, Логинов, Машкович, Менакер, Радкевич

МПК: B30B 15/22

Метки: гидравлического, пресса, привод

...в полость Б гидроцилиндра10,. Поршень 9 гидроцилиндра 10 перемещается влево, вытесняя масло из полости А в полость Г задающего устройства. Поршень 14 последнего переме.щается вправо. Иэ полости Й масловытесняется в емкость 6. е Объем масла, вытесненного из полости А гидроцилнндра 10, равен объему масла, поместившемуся в полости Гзадающего устройства 12. Активныйобъем полости Г задается управляющимупором 13, который ограничивает велиь чину хода поршня 14 задающего устройства 12. Уплотняютея управляющие полости Г и А активным давлением рабос- чей жидкости, подведенной в уплотния тельные карманы Ж, Е и В.Применение предложенного приводагидравлического пресса позволит увелнчнть надежность пресса, а также45 повысить производительность...
