Процкий

Номер патента: 806986

Опубликовано: 23.02.1981

Авторы: Любошиц, Пикус, Процкий

МПК: F17D 1/18

Метки: высоковязкого, магистральный, транс-портирования, трубопровод

...предлагаемыймагистральный трубопровод с участками локального теплоподвода нагрева телями, расположенными снаружи трубопровода; на Фиг. 2 - разрез А-Ана фиг.1; на фиг, 3 - один из участков локального подогрева.Трубопровод выполнен в виде трубы 30 1, внутри которой с заданным зазором,,Ул,Проектная,4 лиал Ужго равным толщине прогреваемого слоя нефти, размещена вставка 2, прикрепленная к внутренней стенке трубы радиальными элементами 3, Снаружи трубы размещен нагреватель 4.1 рубопровод работает следующим5 образом.С помощью нагревателя любого типа (электрического, парового,газового и т.д.) осуществляют нагрев как наружной так и внутренней стенок трубы 1, в результате которого подогревается слой нефти, находящийся в кольцевом зазоре...

Номер патента: 805502

Опубликовано: 15.02.1981

Авторы: Коначева, Кудинов, Процкий

МПК: H05K 5/00

Метки: корпус, прибора, радиоэлектронного

...панели 7, которые шарнирно 65 соединены .с основанием 1 и откидывающейся крышкой 2 до упора в опорный выступ 3 основания 1, при этом преодолевается усилие поджатия, создаваемое сервопружинами 13, шарнирно закреплен - ными своими концами на основании 1 и кронштейне б. Сервопружины 13, пройдя нейтральное положение и воздействуя на кронштейны б, прижимают откидывающуюся крышку 2 и дополнительную приборную панель 7 к опорному выступу 3 основания 1, при этом упор 10 подпружиненного фиксатора 9 входит в паэ 12 основания 1 и фиксирует откидывающуюся крышку 2 корпуса в открытом положении. Одновременно при открывании откидывающейся крышки 2 защелка 17, подпружиненная пружиной 18 совместно с рычагом 19, установленным на оси 20 кронштейнов 21,...

Номер патента: 802750

Опубликовано: 07.02.1981

Авторы: Куц, Любошиц, Пикус, Процкий, Смагина

МПК: F26B 17/10

Метки: зерносушилка, рециркуляционная

...- повышение .экономичности. 2Для этого в нижней части камерыконтактного тепломассообмеиа установлены короба, подсоединенные к отсасываю. щему вентилятору.На чертеже схематически показанаописываемая зерносушилка.Зерносушилка содержит пневмотрубу1 с загрузочным бункером 2, таигеициально подключенную к камере та иеитактного теплемассоюбмеиа, котараячерез систему расположенных в нвййнейее части коробов 4 с помощька трубы5 присоединена к.отсасывающему вен-.тилятору 6, к днищу камеры3 псивкаочены шахты 7 и 8 промежуточиаго иокончательного охлаждения соответственно. Короба 4 могут быть расположеныв шахматном порядке. Зерносушилка оборудована топкой 9.Зерносушилка работает следующим образом.Агент сущки из топки 9 подается впневмотрубу 1....

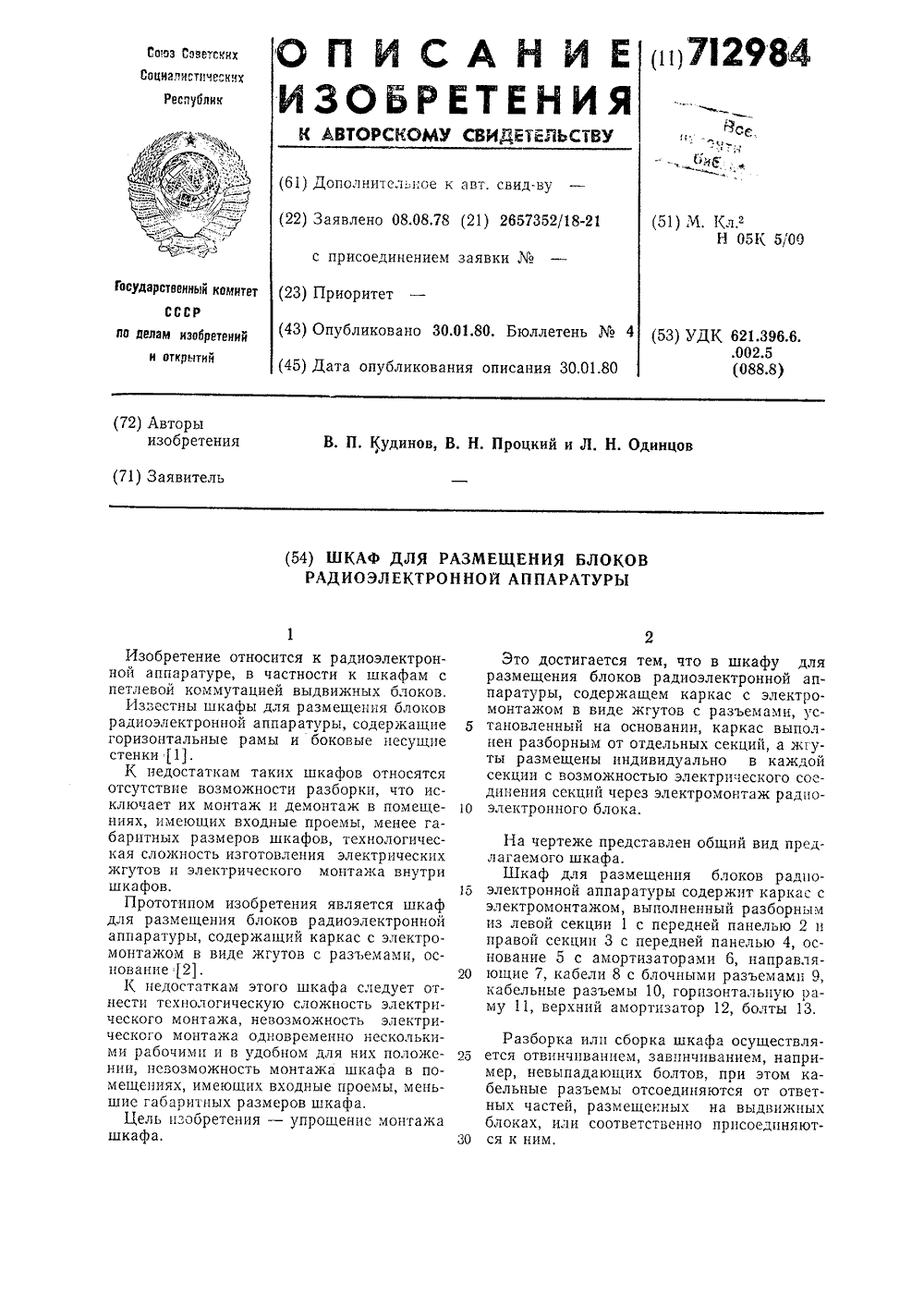

Номер патента: 712984

Опубликовано: 30.01.1980

Авторы: Кудинов, Одинцов, Процкий

МПК: H05K 5/00

Метки: аппаратуры, блоков, радиоэлектронной, размещения, шкаф

...11.К недостаткам таких шкафов относятся отсутствие возможности разборки, что исключает их монтаж и демонтаж в помеще О ниях, имеющих входные проемы, менее габаритных размеров шкафов, технологическая сложность изготовления электрических жгутов и электрического монтажа внутри шкафов. 15Прототипом изобретения является шкаф для размещения блоков радиоэлектронной аппаратуры, содержащий каркас с электро- монтажом в виде жгутов с разъемами, осование 2. 20К недостаткам этого шкафа следует отнести технологическую сложность электрического монтажа, невозможность электрического монтажа одновременно несколькими рабочими и в удобном для них положе нии, невозможность монтажа шкафа в помещениях, имеющих входные проемы, меньшие габаритных размеров...

Номер патента: 691654

Опубликовано: 15.10.1979

Авторы: Любошиц, Николайчик, Процкий, Шейман

МПК: F26B 3/10

Метки: зерна, термообработки

...в подрешеточном пространстве 16 при помощи тепловых труб 11.Иэ камеры сушки по переточной трубе3 материал направляют в тепломассообменник 4, из которого часть зернапоступает в камеру 5 окончательногоохлаждения и далее на выгрузку. Частьзерна по патрубку 6 поступает в пнев"мотрубу 7 промежуточного охлаждения,через которую просасывается холодный воздух. Материал транспортируется по пневмотрубе 7 и охлаждаетсядо 45-54 С в зависимости от начальной влажности материала. Затем материал через эерноотделитель 8 выпадает в камеру 2 сушки, а воздухвыбрасывается в атмосферу, Топочныегазы подают по патрубку 12, они просасываются через каскад тепловыхтруб 11, охлаждаясь при этомдо400-450 С, и поступают в камеру 9нагрева с инертным дисперсным...

Номер патента: 580428

Опубликовано: 15.11.1977

Авторы: Любошиц, Николайчик, Процкий, Шейман

МПК: F26B 17/10

Метки: мелкодисперсных, тепловой

...к топке 12 и в ней расположены испарительные зоны тепловых труб 7 и 8, конденсационные зоны которых размещены в секции 10, снабженной загрузочным бункером 13 и автономным разгрузочным патрубком 14 с затвором 15. Секция 10 имеет газораспределительную решетку 16, образующую камеру 17 нагрева материала в кипящем слое, включенную с помощью течки 18 в линию связи сепаратора 2 с тепломассообменником 3. Секция 9 также имеет решетку 19, над которой расположена инертная насадка 20, псевдоожидаемая топочными газами из топки 12. Секция 10 теплообменника подключена патрубком 21 к воздушному тракту охладительной шахты 5 и воздуховодом 22 к пневмотрубе 1 ниже места подсоединения к ней рециркуляционной колонки 4.Установка работает следующим образом,...

Номер патента: 569467

Опубликовано: 25.08.1977

Авторы: Бабак, Златкевич, Процкий, Слуцкий, Тесяж

МПК: B60S 9/02

Метки: автомобильных, двигателей, разработки, сборки, стенд

...крепежных работ нажавго редуктора 5. На выходном валу 6 ц" . таем кнопок пульта 22 двигатель поворачилиидричэского редуктора с помощью Рычагов вается в положение, удобное для выполнения 7, крышек 8 и стяжных болтов 9 закреплен., ремонта, Стенд обеспечивает три основных фланэц 10 крепления двигателя 1 ЬПо края"1 ф положения ремонтируемого двигателя: гофланца. установлены реэьбовые втулки 12,ризонтальное; вэртикальное, картером вниз; служащие для крепления двигателя посредввртикальноэ картером вверх. Возможна так ., вом стяжных болтов 13 и прижимной к же установка двигателя в любое промежубы 14 с захватами 15, Фланец оборудованточное положение, В крайних положениях флан также боковцм фиксатором 16 с болтом 17 Ю ца 10 происходит...

Номер патента: 557254

Опубликовано: 05.05.1977

Авторы: Любошиц, Николайчик, Процкий, Эльперин

МПК: F26B 17/10, F28D 15/02

Метки: газообразных, теплоносителей, теплообменник

...быть использован псевдоожижающий агент, нагретый при контакте с насадкой в охладителе 1 1. Для отеделениямелких частиц материала на выходе из секции 3 установлен циклон 17, а на выходеиз отсека 6 - циклон 18. Загрузочныйбункер 2 и течки 8 имеют питатели 19.Нагревательная камера содержит секции 20, 21 и с решетками 22 для размещения инертной дисперсной насадки.Нижняя секция 21 с помощью патрубка 23, имеющего регулировочный шибер 24,соединена с топкой 25. Верхняя секция 20имеет патрубок 26 для выброса отработавших топочных газов.В секциях 3 и 20, а также в секциях 4 и 21 расположены тепловые трубы 27,проходящие через стенку 1. При этом горячие концы находятся в секциях 20, 21,а холодные в секциях 3, 4.Установка работает следующим...

Номер патента: 242291

Опубликовано: 01.01.1969

Авторы: Левит, Меламед, Процкий, Экспериментальный

МПК: B23D 43/02, B23H 7/22

Метки: двухслойного

...ь металла, образующего тело электрода-инструмента.Это повышает точность геометрической формы и увеличивает жесткость электрода,На чертеже изображен электрод, полученный предлагаемым способом.Наружный слой 1 электрода, подвергаемый воздействию разрядов, представляет собой тонкостенную оболочку (0,5 - 1,0 мм), полученную методом электролитического осаждения. На внутреннюю поверхность оболочки нанесен напылением относительно толстый слой металла, образующего тело электрода-инструмента 2 и придающего ему механическую и термическую жесткость,Электрод-инструмент, полученный предлагаемым способом, обладает всеми положительными свойствами, присущими однослойному электроду-инструменту, изготовленному методом электролитического Осаждения (Высокая...

Номер патента: 143000

Опубликовано: 01.01.1961

Автор: Процкий

МПК: B21B 19/04, B21B 25/04

Метки: оправки, прошивного, смазки, стана

...оправкой и прошиваемой заготовкой 7, Соприкасаясь с разогретым металлом заготовки, вода испаряется, а растворенная в ней соль охлаждается на поверхности оправки, плавится и служит смазкой. Благодаря наличию зазора между оправкой и прошиваемой заготовкой по длине очага деформацииЬЪ 143000в направлеии линеек 3условно поксзанс Одна линейка) и перемеще нию.этого зазора в поперечном направлении при вращении заготовки валками 9на,схеме показан один валок) вся рабочая поверхность оправки будет покрываться солью и смазываться.Конст)уйбияоправки и ее крепление к стержню 10 с помощью конусного перехода-наконечника 11 принципиально не отличается от применяющихся охлаждаемых оправок, Сохраняется также система подвода раствора внутрь оправки и...
