Платонов

Номер патента: 847371

Опубликовано: 15.07.1981

Авторы: Борщев, Виноградов, Платонов, Филимонов

МПК: G11C 19/00

Метки: долговременное, запоминающее

...1, 2, 3, 4, 6, 7,8 э 9 ь .10 ь 12 э 1 бв 17 19 ф 20 е 2124, 26, 15,. 29, то они могут бытьупакованы в сжатую последовательность (фиг. 2). При хранении чиселв сжатом виде в качестве адресачисла используется. его номер впоследовательности. Нумерация чиселна фиг, 2 показана в скобках и ведется справа налево. Упаковка исходных чисел в сжатую последовательность осуществляется с помощью вычислительной машины по специальной:программе.При занесении в регистр 19 сжатой пОследовательности одновременново второй регистр 21 записываетсячисло, соответствующее нулевому адресу в последовательности (в данномслучае нулевому вдресу соответствуетчисло 11101).Предположим, что на двоичныйсчетчик 1 поступает адрес 01010.Поэтому после первого сдвига содер....

Номер патента: 847334

Опубликовано: 15.07.1981

Авторы: Платонов, Федотов

МПК: G09B 1/00

Метки: построения, прибор, расписаниямаршрутизированного, транспорта

...ней по спиральному пазу 4 та риски служат для установки отметчиков5 с номерами контрольных пунктов. Ответвления 7 спирального паза служит для хранения неиспользуемых отметчиков.Прибор работает следующим образом.Перед отправлением в рейс по спираль ному пазу 4 с помощью отметчиков 5 выставляют нормы времени на пробег между соседними контрольными пунктами. Затем поворотом диска 1 против риски 6 начала рейса устанавливают время выхода в рейс в минутах, а против риски 6 устанавливают отметчик 5,. соответствующий первому контрольному пункту. При этом против рисок 3 спирального паза 4, в котором имеются отметчики 5 с номерами контрольных пунктов,847334 Формула изобретения г 5Составитель Р. УжвийРедактор А. Долинич Техред А. Бойкас Корректор...

Номер патента: 844880

Опубликовано: 07.07.1981

Авторы: Буренков, Кошелев, Платонов, Шулепов

МПК: F16K 15/04

Метки: запорное

...1 дополнительного клапанаи поцсоецинительиый штуцер 12. В 0корпусе размещен основной обратныйклапан 13, пружина 14 обратногоклапана и уплотнительная втулка15 дополнительного обратного клапана 16, 45 В параллельный осевой канал В корпуса 1 свободно устанавливается шток 17, на верхнем резьбовом конце которого закреплена планка 18, имеющая возможность поц действием пружины 19 и регулируемого винта 20 воздействовать на шарик 16 дополнительного клапана. Дополнительный клапан, планка 18 и резьбовой конец55 штока 17 совместно с уплотнительной трубкой 21 располагаются в герметизируемой полости, образованной цилиндрическим гнездом поцсоединительного о 4штуцера 2, Для возможности поцсоецинения к вакуумной линии штуцеримеет резьбу, а в...

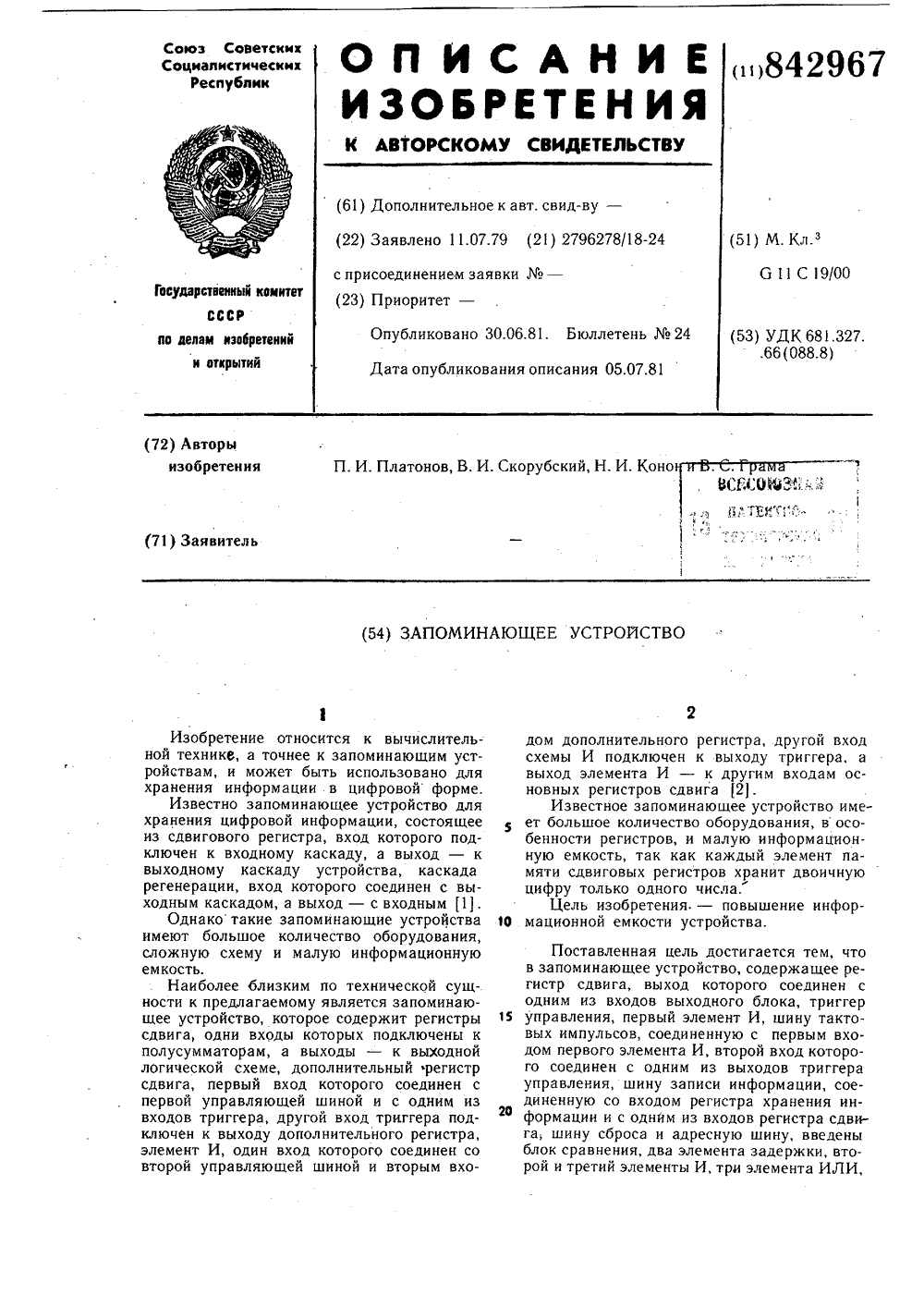

Номер патента: 842967

Опубликовано: 30.06.1981

Авторы: Грама, Конон, Платонов, Скорубский

МПК: G11C 19/00

Метки: запоминающее

...является 0001,Сжатые последовательности могут содержать не все п-разрядные числа (слова), если запоминающее устройство предназначено для хранения ограниченного числа слов. При хранении чисел в сжатом виде в качестве адреса числа используется его номер в последовательности. Нумерация чисел в последовательности С, ведется справа налево.Предположим, что на счетчик 1 поступает адрес (номер числа последоватальности) 0110. Этому адресу в последовательности С соотвезствует число 1010. Следовательно, в результате действия первого тактового импульса последовательность С в регистре 16 сдвига сдвигается на один разряд влево (сдвиг по кольцу, т.е. выталкиваемый старший разряд занимает место младшего разряда) и иьеет видС, = 0011100110000,842967...

Номер патента: 842953

Опубликовано: 30.06.1981

Авторы: Беккер, Платонов

МПК: G11C 5/02

Метки: блокапамяти, плоского, сердечниках, ферритовых, формирования

...Ж - 35, Раушская наб д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4ферритовых сердечников, а следовательно, и трафаретов к поверхности плиты определяется параметрами неоднородного магнитного поля, существующего около поверхности плиты. Эта сила может изменяться при изменении величины тока, протекаю щего по обмоткам электромагнитов. Процесс формирования поля ферритовыхсердечников осуществляют в следующей последовательности.Трафареты с фиксированными в нихсердечниками помещают на поверхность плиты-основания таким образом, чтобы сердечники выступали над трафаретами. При этомсердечники оказываются отделенными от поверхности плиты тонким слоем липкой ленты. Пропуская по обмоткам плиты-основанияток, создают вблизи ее поверхности...

Номер патента: 842462

Опубликовано: 30.06.1981

Авторы: Белоголовин, Платонов, Щербань

МПК: B01F 3/04

Метки: газовыхсмесей, приготовления

...четным числом каналов, соединенных с одной стороны с нижней полостью,а с другой - поочередно с газоподводящими трубками 14 для подачи газовиз линий 5 и с полостью 18. Дозирукрщие объемы 11 установлены в среднейчасти каналов пробки 10. На газоподводящих трубках и патрубке сброса установлены стабилизаторы давления, ана выпускном патрубке - регулятор расхода,Установка работает следующим образом.В исходном положении (фиг. 4) дозирующие объемы 11 пробки 10, впускные отверстия 2 и выпускные 13 верхнего кольца 8, отверстия 15 нижнегокольца 9 и сборная полость 18 заполЭиены жидкостью, а полость 19 некалиброванной смеси заполнена вышеуровня верхнего края отверстий 17перегородки 16. Остальной объем полости 19 заполнен газом-разбавителемс...

Номер патента: 842253

Опубликовано: 30.06.1981

Авторы: Дятчин, Кучер, Михайличенко, Платонов

МПК: F16B 37/00

Метки: болтовое, соединение

...пластины с гранями .под ключ, а фиксатор - н виде резьбовых элементов, установленных н торце болта.На Фиг. 1 изображено соединение, общий вид, на Фиг. 2 - нид со сторо- ны,стопорного элемента гайки. 30 Болтовое соединение содержит болт1 с резьбовым стержнем, н свободномторце которого имеются отверстия 2,соединяемые детали 3, гайкусостоящую из силового элемента 4, эластичной втулки 5 и стопорного элемента 6,жестко соединенных между собой, винты 7 и проволоку 8.Сборка соединения осуществляетсяследующим образом,Силовым элементом 4 гайки поджимают соединяемые детали 3, после чего устанавливают докручиванием заданный момент на стопорном элементе 6 гайки, который Фиксируют винтами 7 и пронолокой 8.Таким образом осуществляется изоляция...

Номер патента: 841052

Опубликовано: 23.06.1981

Авторы: Виноградов, Грама, Платонов, Скорубский

МПК: G11C 19/00

Метки: запоминающее, регистрах, сдвиго-вых

...работает слецюшим образом. Когда нет обращения к запоминаюшему устройству, вся хранимая информация потактно сдвигается в кольцевом сдвиговом регистре 2. Скорость перемещения зависит от частоты генератораимпульсов. При этом слова (числа) в кольцевом сдвиговом регистре 2 хранятся в сжатом виде. Например, все трехразрядные числа 111, 110, 101, 100, 011, 010, 001, кроме нулевого, могут быть упакованы в одну сжатую строго периодическую последовательность (фиг. 2) с периодом Т=2 - 1 = 2 - 1 = 7, где ив разрядность исходных чисел.Исходные числа упаковываются в сжатую последовательность вручную, если чисел не очень много или с помошью ЭВМ. 5 1 О 15 го 25 зо 35 40 45 50 55 В случае хранения чисел в сжатом виде в качестве адреса числа...

Номер патента: 839905

Опубликовано: 23.06.1981

Авторы: Гудзяк, Дятчин, Платонов, Поддубный

МПК: B65G 27/08

Метки: вибрационный, конвейер

...9 рамы 6 и тяги 10.;Коромысла 8 на стойках.9 установ- д. лены посредством шарниров 11, которыеобразуют центры колебаний коромысел8. Тяги 10 и коромысла 8 соединенымежду собой шарнирно, при этом плечи коромысей 8 относительно центровколебаний выполнены различной длины.Длина В плеч коромысел 8, передающих колебания последующим секциям 3 - 5 по направлению движениятранспортируемого материала, большедлин 8,2 плеч коройысел, воспринимающих колебания от предыдущих секций1, 3 и 4, т.е. 6.,)0Вибрационный конвейер работаетследующим образом,30При включении вибровозбудителя2 колебания от приводной секции 1через коромысла 8 передаются напоследующие секции 3 - 5, Амплитудаколебаний последующей секции 3 засчет разности длин плеч коромысел8 в -"...

Номер патента: 839832

Опубликовано: 23.06.1981

Авторы: Платонов, Полетаев

МПК: B63B 9/06

Метки: постель, сборки, судовыхконструкций

...отодвигают от наружных концов звеньев 1 и 2 и крышку 17 приводят в 1 толожение, показанное на фиг. 2, Благодаря тому, что опоры 4 и 5 соединены со звеньями 1 и 2 в центре их тяжести, изменение угла наклона производится при помощи домкратов 6 беэ особых затруднений.Положительный эффект от использованияпредлагаемого изобретения заключается в упро.10 шенин конструкции. 3 8 опоры 4 и 5, соединенные со звеньями 1 и 2 в центре их тяжести, домкраты 6, размешенные между шарнирами 3 и основанием 7. На наружных концах звеньев 1 и 2 установлены бортики 8 посредством направляющих 9 с воэможностью движения при помощи талрепов 10. Указатель угла наклона звеньев 1 и 2 состоит из шкалы 11, закрепленной на звене 1, и стрелки 12, установленной на...

Номер патента: 838551

Опубликовано: 15.06.1981

Авторы: Моисеев, Платонов, Яковлев

МПК: G01N 29/02

Метки: прибор, процессов, ультразвуковой, химикотехнологических

...усилителем 3 сигнал (фиг,2 а) подаетсяна триггер б, который устанавливается по выходу 0 в состояние "0". Длительность импульса (фиг,2 3) на выходе 0 триггера б равна измерениювремени распространения ультразвуковых колебаний в среде, Временнойдискриминатор 7 необходим для преобразования длительности импульсов 5 Она выходе триггера б в аналоговыйсигнал для регистрации, например,на самопишущем приборе или обработки на вычислительной машине, Вместотриггера б или параллельно ему можно включить ключевое устройство, позволяющее измерять затухание ультразвуковых колебаний в среде и получить дополнительную информацию офизико-химических свойствах исследуемой среды, бОВведение в схему прибора генератора эталонной частоты, соединенного с...

Номер патента: 838396

Опубликовано: 15.06.1981

Авторы: Быстрова, Гальченко, Кузнецова, Платонов, Полунов, Фуфаев

МПК: G01G 23/36

Метки: весоизмерительное

...из режима слежения за изменением сигнала с тензодатчиков.Вторая схема И выполняет роль 60ключа и вместе со счетчиком участвуетв формировании длительности временивыдержки.На чертеже представлена блок-схема весоизмерительного устройства. Весоизмерительное устройство содержит весоизмерительные тензодатчики 1, аналого-цифровой преобразователь 2, состоящий из узла 3 сравнения, преобразователь 4 код-напряжение, генератор 5 импульсов и реверсивного счетчика б, схему 7 переписки кода, блок 8 управления, сумматор 9, регистрирующий прибор: 10,дополнительные и-разрядные преобразователи 11 код-напряжение, и-разрядные счетчики 12 импульсов, формирователь 13, две схемы И на два входа каждая - 14 (вторая) и 15 (первая) и счетчик 16,Устройство...

Номер патента: 838282

Опубликовано: 15.06.1981

Авторы: Богомолов, Коротков, Курепов, Паниченко, Платонов, Шелудько, Янкелевич

МПК: F27B 7/16

Метки: вращающей-ся, печи, теплообменное

...относительно большего основания на 0,2 - 0,6 длины болыиего основания по ходу движения материала.15 ЗО 35 3 8Яа фиг, 1 схематически показано теплооб. менное устройство, общий вид; на фиг. 2 - вид А на фиг, 1.Теллообменное устройство вращающейся печи 1 содержит трапециевидные лопасти 2, прикрепленные обоими основаниями к внутренней поверхности печи 1, с направлением изгиба к оси печи 1. Каждая лопасть 2 прикреплена к корпусу печи 1 с образованием угла между основаниями 3 и 4, равного 5.15, и меньшее основание 3 лопасти 2 смещено относительно большего основания 4 на 0,2-0,6 длины боль. щего основания 4 в сторону.К корпусу печи 1 лопасть 2 крепят при помощи болтового соединения. При развороте лопасти 2 и смещении меньшего основания 3...

Номер патента: 836519

Опубликовано: 07.06.1981

Авторы: Платонов, Ульянов, Черновол

МПК: G01B 11/16

Метки: модели, напряжений, про-зрачной

...трудоемкость, взванная необходимостью обеспечениявысокой точности юстировки зеркал относительно друг друга. Целью изобретения являетсяшение трудоемкости.Для этого пучок света разв сдвиговом интерферометре натерферирующих пучка, смещсительно друг друга на вга изображений.На чертеже показана схемазации способа.Исследуемую модель 1 пчок монохроматического свким волновым фронтом 3 .Формула изобретения Составитель Б. Евстратов Ж. Рожкова ТехредЗ.Фанта Корректор Н БабиРед акаэ 3099/31 Тираж 642 ВНИИПИ Государственного ко по делам изобретений и 113035, Москва, ЖРаушскаяодписное тета СС ткрытий наб., д ППП Патент , г. Ужгород, ул, Проектная, 4 л 3 83651 которого может быть установлена фотокамера.При сдвиге иэображений модели относительно...

Номер патента: 834182

Опубликовано: 30.05.1981

Авторы: Белоусов, Каплун, Кашевник, Платонов, Фокина

МПК: C22C 9/06

Метки: алюминиевокремниевых, модифицирования, сплав, сплавов

...изготовления поршней, с целью легирования этих сплавов добавками меди, никеля и железа, необходимо вводить в расплав двойные лигатуры. Это существенно удлиняет продолжительность плавки, что приводит к задалживанию оборудования, увеличению расхода электроэнергии, снижению производительности труда.Наиболее близким к предлагаемому изобретению по составу является сплав следующего состава (3, вес.в:Никель 40-50Железо 4-5фосфор Остальное4 40 4 4 23,2 2,8 Исходноесостояние. 22,8 2, 3 15" 30 После5 40 4,5 4,5 Ост. переплава 23,0 2,3 15-30 Исходноесостояние 23,0 2,7 15-30 Послеб 50 5,0 5,0 Ост. переплава 22,8 2,6 15-30 6 - предел прочности на разрыв;У - относительное удлинение. Использование этого сплава для .модифицирования заэвтектических...

Номер патента: 833726

Опубликовано: 30.05.1981

Авторы: Богомолов, Линцер, Ляпина, Платонов

МПК: C04B 13/30

Метки: вяжущее, дорожных, покрытий

...и цемент, дополнительно содержит побочный продукт пере, работки нефти - концентрат сероорганических соединений при следующем соотношении компонентов, мас.%:Сырая нефть ,9ЦементКонцентрат сероорганическихсоединений 0,89 - 1,09Концентрат се ких соединений имеет следующ с.%: Сульфидытиофены+ароматикНефтено-парафи новыеуглеводороды 3,0Вяжущее готовят смешением тов.Готовят три смеси компонентСырая нефть 54,11 54,50 5Цемент 45,0 44,50 4Концентратсероорганических соединений 0,89 1,0 1,0Предлагаемое вяжущее используют для укрепления грунта-песка мелкого пылеватогоПосле испытаний смесей, на предлагаемом вяжущем получены результаты представленные в таблице.Покрытие на предлагаемом вя имеет высокий коэффициент водоу вости и повышенную...

Номер патента: 831633

Опубликовано: 23.05.1981

Авторы: Буйниченко, Левита, Платонов, Силантьев

МПК: B30B 15/16

Метки: гидравлическимпрессом

...с полостью .управленияразгрузочно-сливного клапана 3, Полость управления запорного клапана 8 связана через обратный клапан 11 иклапан 4 включения с управляющим распределителем 12, оснащенным электро Омагнитом 13, Полость управления разгрузочного клапана 2 через регулируемый дроссель 14 и обратный клапан 15 сообщена с управляющими распределителем 12ПОдВОд к напорному клапану 7 связан с магистралью 16 высокого давления, а его полость управления соединена с управляющим распределителем 12 и через дроссель 17 - с магистралью 16 высокого давления. Отводы от разгрузочного клапана 2, разгрузочно-сливного клапана 3 и запорного клапана 8 связаны со слинным баком 18. Разгрузочный клапан 2 и запорный клапан 8 оснащены регулируе" миатли...

Номер патента: 831488

Опубликовано: 23.05.1981

Авторы: Кролик, Платонов, Шиманчик, Яхимович

МПК: B23P 19/06

Метки: ochactke, кассетной, резьбовыхсоединений, сборки

...служащей цля создания дисбаланса и сообщения столу направленных круговых колебаний в горизонтальной плоскости. Электроцвигатель закреплен к нижней поверхности стола 4 посредством кольца 8 и колонок 9, На поверхности стола установлен механизм 10 зажима комплектов кассет, который выполнен с возможностью зажима от одного цо нескольких комплектов кассет (пакета). Загрузочные устройства цля собираемых деталей выполнены в вице многоместных кассет. Комплект кассет (фиг,5)3 83включает в себя две кассеты 11 и 13,В гнезда кассеты 11 загружены гайки1 2, в гнезда кассеты 1 3 - винты 14.Для удержания винтов 14 в кассете 13служит заслонка 15. Штифты 16 служатдля ориентирования кассет 11 и 13 приих совмещении.Устройство работает счедующим...

Номер патента: 831351

Опубликовано: 23.05.1981

Автор: Платонов

МПК: B22C 9/10

Метки: литейных, форм

...путем засыпки Формовочнойсмесью с последующим уплотнением, илидробно.На фиг. 1 изображен кондуктор со.стержнями; на Фиг. 2 - форма всборе,Стержни-кольца, начиная с 24 по 5,надеваются на часть 1 кондуктора повысоте Н.Затем на отъемную часть 2кондуктора собирают стержни 2-4 иналаживают на основной кондуктор 1(Фиг. 2). После этого снимают объемную часть 2, вставляют в кондукторцентровой стержень 25 и надеваютпоследний стержень 1.Производят фиксацию стержней,для чего надевают жакет 3 (Фиг. 2)или другое устроиство. Полость между стержнями и жакетом заполняютили обычной формовочной, или жидкостекольной, или холоднотвердеющейсмесью, или сухим песком, или металлической дробью.В 31351 Формула из обрет ения Смесь уплотняют или отверждают,...

Номер патента: 829503

Опубликовано: 15.05.1981

Авторы: Авдеев, Дятчин, Кравченко, Платонов, Поддубный, Франчук

МПК: B65G 27/08

Метки: вибрационный, питатель

...частью 3 платформы. Разгрузочная часть 3 платформы соединена с подьемным устройством 6 через упругий шарнир 7, и фиксируется относительно загрузочной части 4 платформы замковым устройством 8.Приводная секция 1 удерживается от смещений стяжкой 9.В рабочем положенная приводная секция829503 Формула изобретения Составитель Г Тех ред А. Б ой к а Тираж 842 ПИ Государственного о делам изобретений Москва, Ж - 35. Рау ПП Патент, г. УжгоМалышкос КоррПодкомитета ССи открытийшская наб.,од, ул. Про еда кто р .Ъ аказ 2708 лемеш ктор Н.Швыдка исноеСР И 113035,Филиал П тная,тив платформы и зафиксирована стяжкой 9, разгрузочная часть 3 платформы через упругий элемент 5 опирается на приводную секцию 1, а загрузочная ее часть 4 закреплена стационарно...

Номер патента: 827935

Опубликовано: 07.05.1981

Авторы: Бершадский, Дроздов, Комарец, Курепов, Перевезенцев, Платонов, Сычев

МПК: F27B 7/22

Метки: барабанов, вра-щающихся, обечаек, сварки

...увеличению нагрузок от веса обечаек на каждую роликоопору и создает перегрузку привсдных роликов от крутящего момента, передаваемого ими обечайкам.25 Целью изобретения является увеличениегрузоподъемности устройства и равномерное распределение нагрузок на роликоопоры от веса обечаек.Указанная цель достигается тем, что 30 устройство для сварки обечаек вращаю 827935щихся барабанов, содержащее основание и размещенные на нем опорно-приводные роликоопоры, соединенные кинематической связью с приводом, снабжено опорными роликами, смонтированными с возможно стью перемещения поперек оси обечаек на дополнительной раме, установленной параллельно основанию опорно-приводных роликоопор, а последние смонтированы на общем валу, жестко укрепленном на 10...

Номер патента: 823244

Опубликовано: 23.04.1981

Авторы: Платонов, Поддубный, Шумков

МПК: B65G 27/08

Метки: вибрационный, конвейер

...на одном из органов, и упругих элементов, размещенных с обеих сторон кронштейна.На фиг,1 схематично изображенвибрационный конвейер, общий вндтна фиг.2 - узел 1 на фиг. 1,Вибрационный конвейер состоит иэ-рабочих органов 1-3, упругих опор 4с упругим элементом 5 и упругим эле-ментом 6, вибровозбудителя 7, раею8 и опорного кронштейна 9 одного израбочих органов.Конвейер работает следующим образом,Смежные рабочие органы 1 и 2,2 и 3 работают в противофазе. По ме"ре загрузки конвейера сыпучим матеФриалом и продвижения его по рабочеморгану секции упругие элементы 5 и6, опоры 4 деформируются, при .этом823244 ный эаз органам плуатац ормула изобретения Вибр соедине сявпр опира ругих о ч а М щ повышен опоры у груэоне кронште одном и тов, ра...

Номер патента: 819312

Опубликовано: 07.04.1981

Авторы: Платонов, Поддубный, Шумков

МПК: E21B 43/34

Метки: газо-жидкостный, сепаратор

...зона увеличения шага спиралей шнека 3 расположены напротив друг друга. Сепаратор работает следующим образом.Поток аэрированной жидкости проникает через переходник 4, достигает спиралей шнека 3, постепенно закручиваясь, разделяется на газообразную и жидкую фазы, Жидкая фаза, как более тяжелая, отбрасывается центробежными силами к стенкам корпуса 1 и образует потоки, ограниченные спиралями шнека 3. По достижении максимальной скорости в зоне, где спирали шнека 3 начинают спрямляться (увеличивается их шаг), жидкость плавно стекает в кольцевую проточку 7, собирается в ее основании и, не снижая скорости, через отверстия 8 выносится в затрубное пространство, В затрубном пространстве жидкость распыляется и смачивает твердые частицы,...

Номер патента: 816497

Опубликовано: 30.03.1981

Авторы: Мороз, Мягкий, Педяш, Платонов, Поляков, Сенина

МПК: B01D 23/24

Метки: аппарат, жидкости, игаза

...натяжение илиослабление фильтрующего патрона при проведении процессов фильтрации или регенерации 11,По основному авт, св,567463 известен фильтр для очистки воды, содержащийкорпус с патрубками подвода и отвода сред,подвижную и неподвижную перфорированные перегородки, фильтрующий слой,брязгала, механизм подъема 12.Недостатками этого фильтра являются аонедостаточная эффективность регенерации,применение сжатого воздуха для регенерации фильтрующего материала и сложностьконструкции. вательского и проектногогазов, сточных водв предприятий черной816497 формула изобретения Фиг. 1 витель В.А. Бойкас словц СостаТехред Тираж 706 Государственного ком лам изобретений и ква, Ж - 35, Раушск Патент, г, Ужгород,Корректор В. Синицкая ПодписноеСССР...

Номер патента: 813516

Опубликовано: 15.03.1981

Авторы: Дубровская, Звыков, Левкина, Платонов, Филиппов

МПК: H01C 17/00

Метки: прецизионныхпостоянных, проволочных, резисторов

...на керамический каркас, после чего резистивные элементы подвергают термоциклированию по следующему режиму:81 3516 30 зоо 15 2 О 60 зоо 20 360 300 Формула изобретения Составитель Т, Баранов Редактор Т. Веселова Техред,Н.Бабурка Корректор Н, ШвыдкаяЗаказ 784/бб Тираж 784 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 4Затем проводят подгонку резисторов в заданный номинал и герметизацию, после чего резисторы подвергают термической стабилизации, включающей электротренировку и повторное термоциклирование по следующему режиму: электротермотренировка резисторов при температуре окружающей среды 125 ОС и номинальной...

Номер патента: 813326

Опубликовано: 15.03.1981

Авторы: Дроздов, Дьячков, Остров, Платонов

МПК: G01R 31/02

Метки: замыканияна, кабельных, линиях, мест, оболочку

...частоты, переключатель 2,вольтметр 3, испытуемый кабель 4 снеповрежденными жилами 5 и б, поврежденной жилой 7 и оболочкой 8.Процесс измерения заключается вследующем.813326 Формула изобретения1 Составитель А. ИзюмовРедактор Т. Веселова Техред Н.Ковалева Корректор С, Щомак Заказ 767/57 Тираж 732 ВНИИПИ Государственногб комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Филиал ППП "Патент", гУжгород, ул. Проектная, 4 Генератор 1 звуковой частоты подключают при помощи переключателя 2 (положение 1) к оболочке 8 и одной из неповрежденных жил 6 кабеля 4. Между другой неповрежденной жилой 5 и оболочкой 8 подключают .вольтметр 3. При протекании тока генератора вследствие наличия взаимоиндукции...

Номер патента: 812689

Опубликовано: 15.03.1981

Авторы: Морозов, Платонов

МПК: B66C 1/66

Метки: захватное, изделийс, отверстием

...посредством штиф" та 6, Втулка 5 имеет выступы 7. На нижнем конце штанги имеется Т-образный хвостовик 8, и выступы 7 втулки 5 смещены относительно его. В верхней части штанги 1 в осевом отверстии подвижно установлен стержень 9, связанный с втулкой 5 посредством штифта 10. На корпусе 2 расположена рукоятка 11.Устройство работает следукщим образом.Устройство опускают иа несколько метров к изделию 12 с отверстием 13, при этом конец штанги опускается в отверстие и устройство опирается выступами 7 в поверхность иэделия, эа" тем посредством рукоятки 11 устройство поворачивают и совмещают выступы 7 с пазами 14 иэделия, после чего опускают втулку 5, В этом полохении стерхень 9 находится в крайнем верхнем положении и частично перекрывает81689...

Номер патента: 809342

Опубликовано: 28.02.1981

Авторы: Беккер, Платонов

МПК: G11C 5/12

Метки: магнит-ных, ориентации, сердечников

...перпендикулярны плоскости основания, а хорда секториального выреза параллельна плоскости основания, содержит проводники, расположенные внутри магнитов параллельно их оси.На чертеже показано устройство для ориентации магнитных сердечников.809342 Формула изобретения Составитель В. КостинРедактор Т. Алякина Техред М.Голинка Корректор М. Шароши. тираж 65 б Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Эаказ 439/67 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Устройство содержит основание 1,на котором расположены кольцевые магниты 2 с секториальными вырезами 3и изоляционный слой 4, выполненныйиз органического компаунда. Внутримагнитов 2 проложены проводники 5.На...

Номер патента: 808926

Опубликовано: 28.02.1981

Авторы: Бойко, Пикерсгиль, Платонов

МПК: G01N 27/22

Метки: влагомер, емкостный

...которой подсоединен выход блока опорного сигнала, ко второмувходу - амплитудный детектор корректирующего канала, а выход дополни,тельной схемы сравнения соединен совторым входом основной схемы сравнения,На чертеже представлена функциональная схема устройства,Сигнал с емкостного первичногопреобразователя 1 поступает на дваизмерительных канала( основной 2 икорректирующий 3), каждый из которых состоит иэ генератора ВЧ, работающего на разных, частотах, и амплитудного детектора. Выбор каналов измерения производится так, чтобы одиниэ них (основной) обладал максимальной чувствительностью к влажностиматериала и минимальной к мешающимфакторам, второй канал измерения(корректирующий) обладает максимальной чувствительностью к...

Номер патента: 806181

Опубликовано: 23.02.1981

Авторы: Бутенко, Зорин, Куценко, Платонов, Смутко, Цзян

МПК: B21B 27/06

Метки: ctaha, калиброванныхвалков, охлаждения, прокатного

...термонапряжения в ручьях, тем самым повышение эксплуатационной стойкости валков.Поставленная цель достигается тем, что 1 О плотность орошения охладителя распределяют по периметру ручья обратно пропорционально величине окружной скорости элементов калибра валка.,аспределениеохладителя м/мгч 470 470 470 470 470 Известный Износ по периметру ручья, мм Предла гаемый Вариант 1 Распределение охладителя м /м чз г Износ валка попериметру ручья, мм 3,1 4,1 4,7 2,8 2,3 Вариант 2 Распределение охладителя м /мч Износ валка по периметру ручья, мм 2,6 2,8 2,1 3,2 2,4 Износ валка по периметру ручья, мм 2,8 3,7 2,3 3,9 3,3 ВНИИПИ Заказ 73/ 3 Тираж 899 Подписное филиал ППП Патент, г. Ужгород, ул. Проектная, 43Плотность орошения по периметру ручья при...
