Щеткодержатель

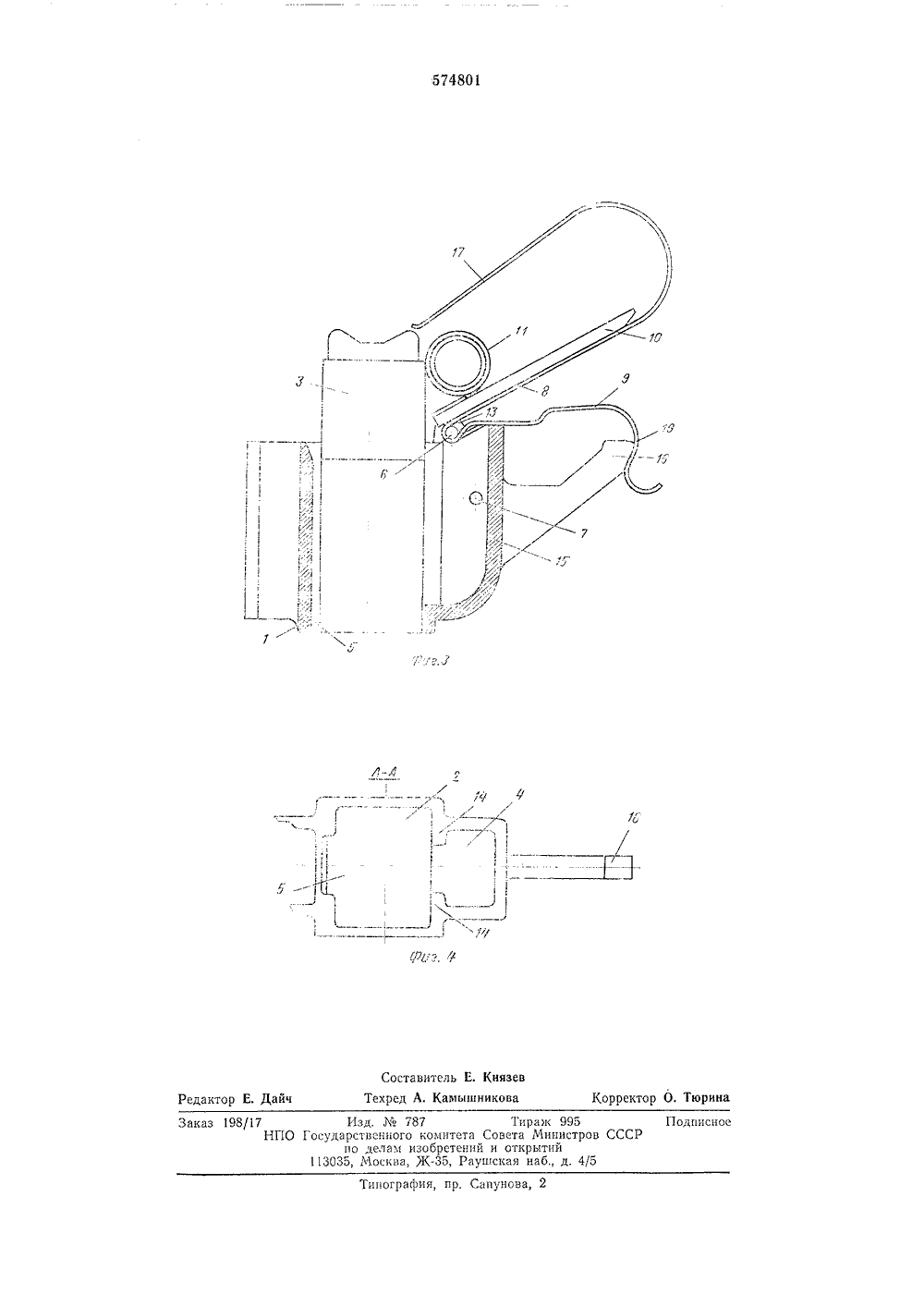

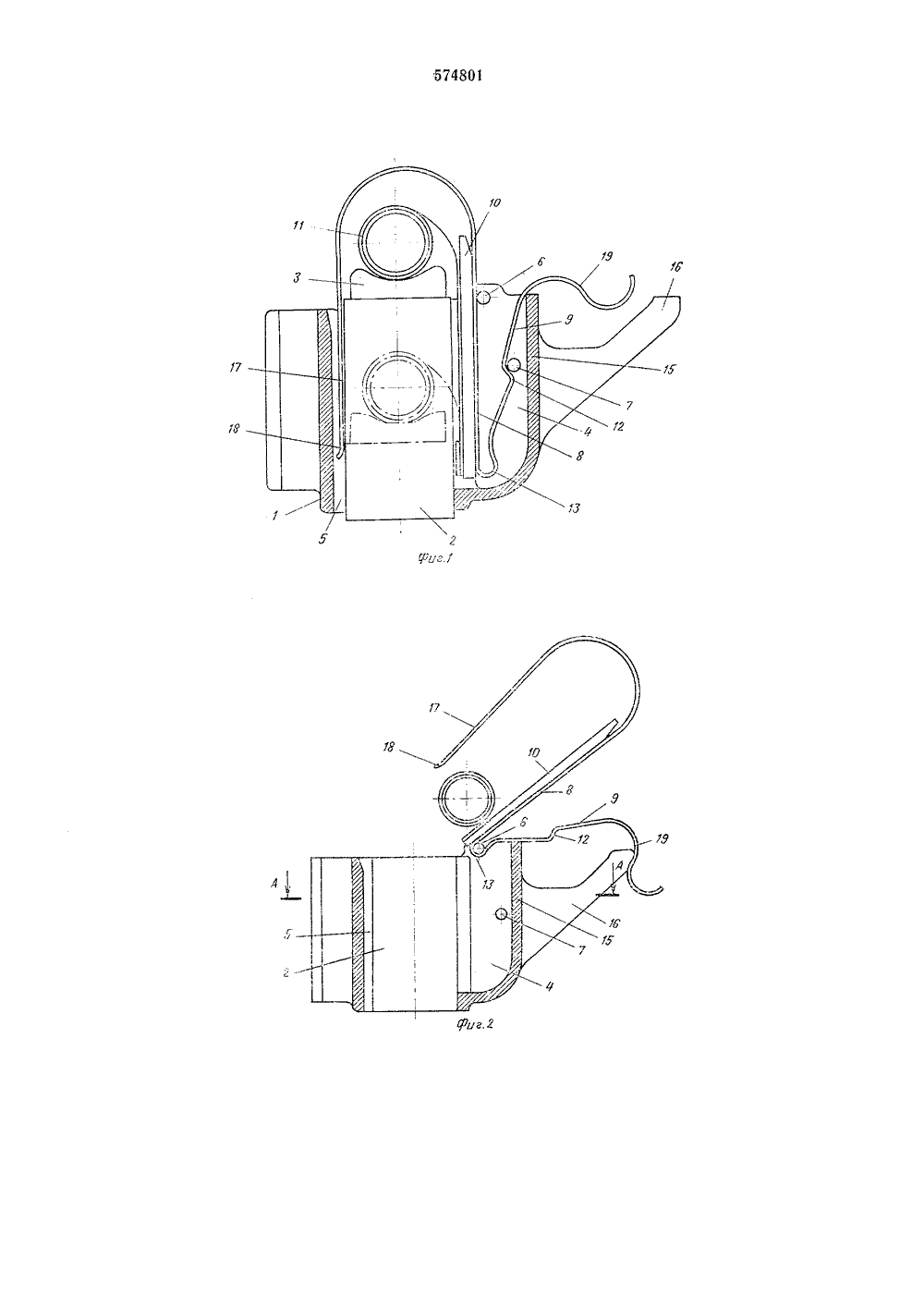

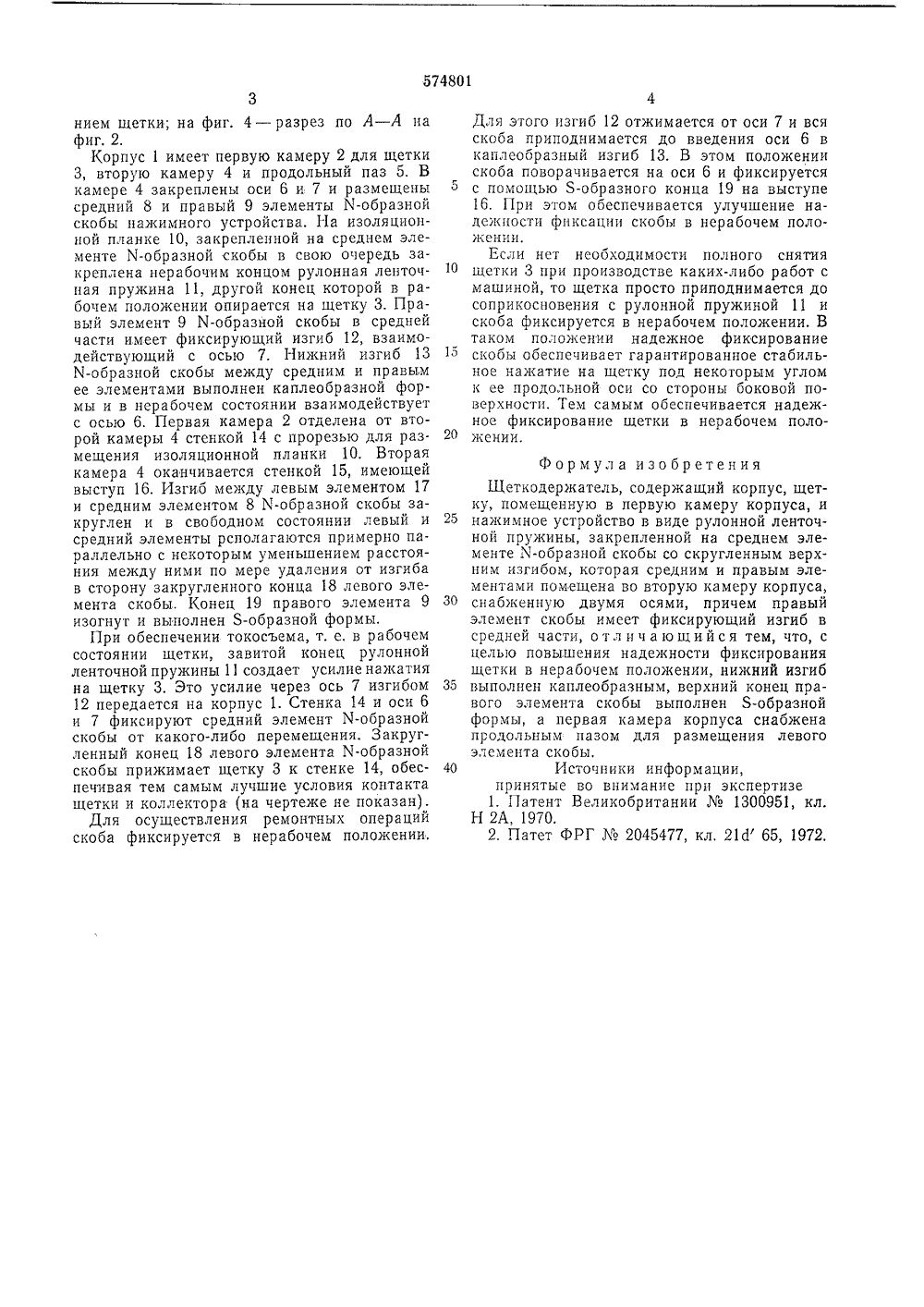

(ц 574801 Сока Советских Социалистических Республик(51) присоединением заявкиГосударственный ломите Совета Министров ССС Приоритет 43) Опубликовано 30.09.77. Бюллетень3645) Дата опубликования описания 13.01.78(088.8) ло делам изооретеиии и открытий) ЩЕТ оворота скобы не обеспечивает т щетки в откив таком щеткоства, препятстИзобретение касается щеткодержателей, снабженных средствами, позволяющими фиксировать щетку в поднятом над коллектором положении, и может быть использовано при чистке коллектора и других ремонтных работах.Известны щсткодержатели, в которых щетка помещена в первую камеру корпуса и имеет возможность перемещаться в ней, выступая из корпуса в рабочем положении.Нажимное устройствощеткодержателя включает ленточную пружину часового типа и скобу, содержащую первую и вторую стороны и соединяющую их арочную часть 11. В рабочем положении первая и вторая стороны скобы введены соответственно во вторую и третью боковые камеры корпуса, завитой конец пружины помещен на верхний конец щетки, а нерабочий конец пружины закреплен посредством изолирующей планки на первой стороне скобы волизи коллектора.Два прилива на первой стороне скобы входят в соответствующие отверстия в стенке второй камеры корпуса, осуществляя фиксацию рабочего положения нажимного устройства.Для фиксации щетки в поднятом положении конец первой стороны скобы загнут в виде крючка н в него введен упругий элемент, которыи упирается в полуось п воткинутое положсние.Однако в таком щеткодержателе щеткаудалена в поперечном направлении от местазакрепления ленточной пружины, что вызывает неоптимальное использование упругихсвойств ленточной пружины.Известен также щеткодержатель, нажимноеустройство которого выполнено в виде ленточной пружины, закрепленной на г 1-образнойскобе, размещенной во второй камере корпусащеткодержателя, снабженной осью 2,Однако такая конструкциядостаточно надежной фиксацит15 нутом положении. Кроме того,держателе отсутствуют средвующие вибрации щетки.Цель изобретения - повышение надежностификсирования щетки в нерабочем положении,20 Для этого нижний изгиб скобы выполненкаплеобразным, верхний конец правого элемента скобы выполнен Б-образной формы, апервая камера корпуса снабжена продольнымпазом, в котором размещен левый элемент25 скобы.На фиг, 1 изображен щеткодержатель сощеткой в рабочем положении; на фиг 2 - щеткодержатель с нажимным устройством в откинутом нерабочем положении; на фиг. 3 -30 то же с фиксированным нерабочим положе25 30 35 40 3нием щетки; на фиг. 4 - разрез по А - А на фиг. 2,Корпус 1 имеет первую камеру 2 для щетки 3, вторую камеру 4 и продольный паз 5. В камере 4 закреплены оси 6 и 7 и размещены средний 8 и правый 9 элементы К-образной скобы нажимного устройства. На изоляционной планке 10, закрепленной на среднем элементе К-образной скобы в свою очередь закреплена нерабочим концом рулонная ленточная пружина 11, другой конец которой в рабочем положении опирается на щетку 3. Правый элемент 9 М-образной скобы в средней части имеет фиксирующий изгиб 12, взаимодействующий с осью 7. Нижний изгиб 13 М-образной скобы между средним и правым ее элементами выполнен каплеобразной формы и в нерабочем состоянии взаимодействует с осью 6. Первая камера 2 отделена от второй камеры 4 стенкой 14 с прорезью для раз. мещения изоляционной планки 10. Вторая камера 4 оканчивается стенкой 15, имеющей выступ 16. Изгиб между левым элементом 1 и средним элементом 8 Х-образной скобы закруглен и в свободном состоянии левый и средний элементы рсполагаются примерно параллельно с некоторым уменьшением расстояния между ними по мере удаления от изгиба в сторону закругленного конца 18 левого элемента скобы. Конец 19 правого элемента 9 изогнут и выполнен Я-образной формы.При обеспечении токосъема, т. е, в рабочем состоянии щетки, завитой конец рулонной ленточной пружины 11 создает усилие нажатия на щетку 3. Это усилие через ось 7 изгибом 12 передается на корпус 1. Стенка 14 и оси 6 и 7 фиксируют средний элемент К-образной скобы от какого-либо перемещения. Закругленный конец 18 левого элемента К-образной скобы прижимает щетку 3 к стенке 14, обеспечивая тем самым лучшие условия контакта щетки и коллектора (на чертеже не показан),Для осуществления ремонтных операций скоба фиксируется в нерабочем положении,Для этого изгиб 12 отжимается от оси 7 и вся скоба приподнимается до введения оси 6 в каплеобразный изгиб 13. В этом положении скоба поворачивается на оси 6 и фиксируется с помощью Я-образного конца 19 на выступе 16. При этом обеспечивается улучшение надежности фиксации скобы в нерабочем положении.Если нет необходимости полного снятия щетки 3 при производстве каких-либо работ с машиной, то щетка просто приподнимается до соприкосновения с рулонной пружиной 11 и скоба фиксируется в нерабочем положении, В таком положении надежное фиксирование скобы обеспечивает гарантированное стабильное нажатие на щетку под некоторым углом к ее продольной оси со стороны боковой поверхности. Тем самым обеспечивается надежное фиксирование щетки в нерабочем положении. Ф ор мул а из о бр етен и я1 Цеткодержатель, содержащий корпус, щетку, помещенную в первую камеру корпуса, и нажимное устройство в виде рулонной ленточной пружины, закрепленной на среднем элементе М-образной скобы со скругленным верхним изгибом, которая средним и правым элементами помещена во вторую камеру корпуса, снабженную двумя осями, причем правый элемент скобы имеет фиксирующий изгиб в средней части, отличающийся тем, что, с целью повышения надежности фиксирования щетки в нерабочем положении, нижний изгиб выполнен каплеобразным, верхний конец правого элемента скобы выполнен 8-образной формы, а первая камера корпуса снабжена продольным пазом для размещения левого элемента скобы.Источники информации,принятые во внимание при экспертизе 1. Патент Великобритании Мо 1300951, кл, Н 2 А, 1970.2, Патет ФРГ Кэ 2045477, кл, 21 сГ 65, 1972.Ь 1У,;,"1 )1 1 Щ . (Г 74 7 едактор Е. Тираж 99Совета Министй и открытийушская наб., д. Изд.787осударственного комитета по делам изобретен113035, Москва, Ж, Ра ПодписноеР каз 198(17Н ов С Типография, пр. Сапунова, 2 Составитель Е. КнязевТехред А. Камышникова Корректор О. Тюрина
