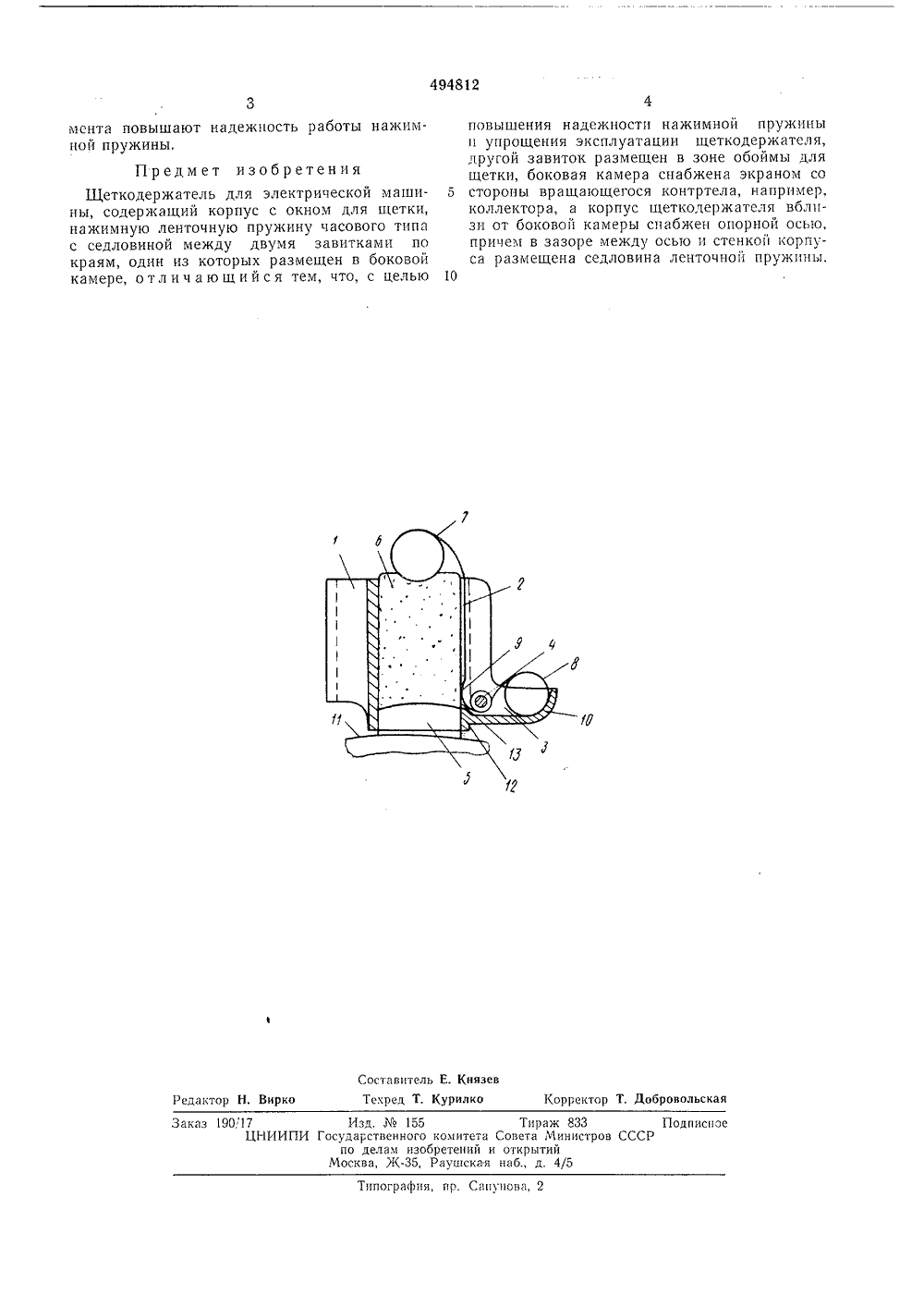

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУпп 494812 Союз Советских Социалистических Республик(23) ПриоритетОпубликовано 05.12.75. Бюллетень Уе 41 ата опубликования описания 26.02.76 иый коцита строе ССС зобретений Государст ета М(088.8) евам ткрытн 2) Авторыизобретения И, М. Писаренко, В. В, Телятнико Заявител 1 ЦЕТКОДЕРЖАТЕЛ случае коллектора электрической машины. Боковые стенки 12, образующие окно 5 для щетки б, имеют со стороны камеры 3 сквозную прорезь 13 на ширину ленточной пружины. При сборке щеткодержателя седловина пружины заводится в зазор между осью 4 и степкой 12 так, что завиток 8 опирается на поверхность экрана 10, и завиток 7 размещается в окне щетки, Для установки щетки завиток 7 отводится за пределы окна в сторону боковой камеры и после заведения щетки в окно устанавливается на верхней поверхности щетки, тем самым прижимая ее. В процессе износа щетки в зоне завитка 7 пружина скручивается, обеспечивая давление на щетку. При максимальном износе щетки седлообразный участок пружины начинает опираться на край прорези 13 в стенке 12. изменесхемь Второп завиток пружиныран 10 и, разворачиваясь, обние вращающего момента,пружине и поворачивающегкруг оси 4, создавая тем сапный нажим на щетку. В слки завиток 7 отводится в стЩетка высвобождается безэксплуатация щеткодержатУказанное расположение эоси 4 в качестве фиксирующ опирается на экеспечивает созда- приложенного к о последнюю во ым дополнительучае замены щеторону прорези 13, снятия пружины, ел я упрощается. крана п наличие его пружину элеИзобретение относится к машиностроению.Известны щеткодержатели с ленточнымипружинамп часового типа, Пружины щеткодержателя имеют два завитка на концах.В известном щеткодержателе элементом пружины, взаимодействующим со щеткой, является сс средняя часть, выполненная в форме седловины, а завитки расположены в боковых камерах, закргятых со стороны корпуса машины. 10Недостатком известной конструкции является возможность повреждения пружины откругового огня на коллекторе, сложность эксплуатации, связанная с необходимостью снятия пружины прп замене щетки. 15Целью изобретения является устранениеуказанных недостатков,Достижение цели обеспечиваетсяпем конструкции щеткодержателя т 1установки пажимной пружины, 20На чертеже показан щеткодеркатель, разрез, Щеткодержатель состоит из корпуса 1 инажимной пружины 2 часового типа. Корпусцеткодержателя снабжен боковой камерой 3,осью 4, окном 5, в котором размещена щетка б. На концах ленточной пружины образованы завитки 7 и 8, а ее средняя часть 9 выполнена седлообразной формы. Боковая камера 3 образована экраном 10, который расположен со стороны контртела 11, в данном 30494812 Составитель Е. КнязевТекред Т. Курилко Корректор Т. Добровольская Редактор Н, Вирко Заказ 190 17 Изд.155 Тираж 833 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, 5 К, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 3мента повышают надежность работы нажимной пружины. Предмет изобретенияЩеткодержатель для электрической машины, содержащий корпус с окном для щетки, нажимную ленточную пружину часового типа с седловиной между двумя завитками по краям, один из которых размещен в боковой камере, отличающийся тем, что, с целью повышения надежности нажимной пружины и упрощения эксплуатации щеткодержатсля, другой завиток размещен в зоне обоймы для щетки, боковая камера снабжена экраном со 5 стороны вращающегося контртела, например,коллектора, а корпус щеткодержателя вблизи от боковой камеры снабжен опорной осью, причем в зазоре между осью и стенкой корпуса размещена седловина ленточной пружины.10
