Омельчук

Номер патента: 1596333

Опубликовано: 30.09.1990

Авторы: Антонюк, Омельчук, Присяжнюк, Терещенко

МПК: G06F 11/08, G08C 25/00

Метки: информации, обнаружения, ошибок, передаче

...с выхода блока 7 сравнения поступает на выход 14 ошибки. Этот же импульс, поступающий на вход 6 триггера 24, положительным фронтом устанавливает триггер 24 в единичное состояние. Триггер 24 сигналом высокого уровня на своем выходе отключает регистр 3 адреса, регистр 4 данных и регистр 5 базы от блока 1 памяти, После этого на третьем выходе дешифратора 33 вырабатывается импульс низкого уровня, который через элемент ИЛИ 34 поступает на выход-выход 21 и сигнализирует об окончании цикла обращения к блоку 1 памяти, Следующим им-, пульсом на четвертом выходе дешифратора 33 устанавливает в исходное состояние счетчик 27, счетчик 26 и триггер 23. Триггер 23, в свою очередь, сигналом со своего прямого выхода устанавливает в исходное состояние...

Номер патента: 1596329

Опубликовано: 30.09.1990

Авторы: Антонюк, Омельчук, Присяжнюк, Терещенко

МПК: G06F 9/50

Метки: арбитража, запросов

...переводится в нулевоесостояние и цикл работы узла назначенияповторяется,Мультиплексор 32 стробируется сигналом с выхода элемента НЕ 30, что исключаетдребезг выходного сигнала мультиплексора, обусловленный переходными процес"сами.По каждому следующему сигналу нэвходе 7 на входах 17,1, 17,2 и 17.3 устэнав 5 10 15 20 25 30 35 ливаются сигналы высокого уровня и работа "; блока 1 повторяется. Таким образом, по первому относительно сигнала сброса импульсу с входа 7 узлы 26 назначают первый, второй и третий процессоры системы и т. д. Т,е. блок 1 изменяет состав процессоров по циклическому алгоритму с единичным шагом.Блок 5 (фиг.З) предназначен для маскирования запросов системной магистрали, выполняемого по командам процессоров. Защита от...

Номер патента: 1571390

Опубликовано: 15.06.1990

Авторы: Дадыка, Заславер, Околеснов, Омельчук, Серватинский, Шувалов

МПК: F25B 39/00, F28D 5/00, F28D 7/16 ...

Метки: испаритель, кожухотрубный

...также из труб увеличенного диаметра и размещена в чередующемся порядке с трубами основногодиаметра, Внутри пучка теплообменныхтруб 7 также имеются параллельныеодна другой и установленные с накло 55ном в сторону грани, имеющей трубыосновного диаметра, и каналы 12,причем крайней нижней трубой из этих перегородок является одна из трубувеличенного диаметра,Кожухотрубный испаритель работаетследующим образом,В процессе теплообмена в пространстве 9 между пучком теплообменныхтруб и корпусом создается внешнийконтур циркуляции холодильного агента. Жидкость, отделяясь от парожидкостной смеси, выходящая иэ грани,не имеющей трубной перегородки, состоящей из труб 7 основного диаметра,опускается на дно корпуса, поступаядалее в теплообменный пучок...

Номер патента: 1569589

Опубликовано: 07.06.1990

Авторы: Дао, Ковальчук, Омельчук, Пытель

МПК: G01K 7/00

Метки: высоких, стационарных, температур

...283632, кл, С 01 К 7/02, 19Авторское свидетельство СС В 851118, кл. С 01 К 7/02, 19 1Изобретение относится к области температурных измерений и может быть использовано при измерении температур выше максимально допустимых для термопреобразователей при времени измерения меньше времени переходного процесса.Целью изобретения является повышение точности ибыстродействия измерения высоких стационарных температур при использовании армированных термопреобразователей,Сущность способа состоит в следуюВ практике темпер ний из"за высоких зн туры и агрессивности ды обычно применяют тели сложной констр(54) СПОСОБ ИЗМЕРЕНИЯ В 11 СОКИХ СТАЦИОНАРНЫХ ТЕМПЕРАТУР(57) Изобретение касается температурных измерении и может быть использовано при измерении...

Номер патента: 1562923

Опубликовано: 07.05.1990

Авторы: Антонюк, Омельчук, Присяжнюк, Терещенко

МПК: G06F 13/26

Метки: вычислительной, информации, многопроцессорной, передачей, резервированной, системе

...как сигналы высокого уровня, так и сигналы низкого уровня, На выходе элемента ИЛИ 10 присутствует сигнал высокого уровня,После того, как все процессоры сообщат устройству управления о своей готовности к передаче (запишут единицы во все триггеры 5), на выходе элемента И 2, а значит, и на выходе 22 установится сигнал высокого уровня. Этот сигнал, проинвертированный элементом НЕ 1, устанавливает счетчик 9 в нулевое состояние,Сигнал с выхода элемента И 2 поступает на один из входов элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 11 и на выходе 23 устройства устанавливается сигнал низкого уровня, которым запрещается предоставление магистрали процессорам.Сигнал высокого уровня с выхода 22 поступает на входы прерываний второго уровня всех процессоров....

Номер патента: 1550410

Опубликовано: 15.03.1990

Авторы: Будник, Горбач, Мелехин, Омельчук

МПК: G01N 27/42

Метки: биполярными, выхода, твердыми, току, электродами, электролизере

...биполярными электродами поКазывает, что между количеством выДеляющегося металла -на электродах, . 10выходом его по току и характеромвольт-амперных кривых имеется четкаяднозначная зависимость. На вольтперных кривых электролизеров с биолярными электродами всегда наблюдается два изгиба. Первый наблюдаетсяобйасти потенциалов Б ъ БР, гдеОР - напряжение разложения расплава -электролита заданного состава назаданных электродах: Второй изгиб отечается в области потенциаловО Ъ (1 с+1)0, где 1 с - количество биполярных электродов. При 11 (1 с+1)11выход по току значительно превьпйаетвыход по току элементарной электро1 изной ячейки и зависит от количества биполярных электродов.Анализ полученных экспериментальНых данных, а также...

Номер патента: 1541626

Опубликовано: 07.02.1990

Авторы: Антонюк, Омельчук, Присяжнюк, Терещенко

МПК: G06F 15/16

Метки: мультипроцессорной, процессор, системы

...в блок 26, который сравнивает считанную информацию с информацией, хранимой в регистре 71.После завершения операций записии чтения со сравнением узел 25 устанавливает сигнал высокого уровняналинии 28, отключая тем самым блок26 от резидентной магистрали, и передает по линии 17 импульс освобождения, Этот импульс разрешает блоку 7продолжить использование резидентной магистрали, В следующем такте35 узел 25 устанавливает сигнал сбросана линии 30, которым снимается блокировка регистров 70 и 71 блока 26и фиксатора 44 узла 27, Если передаваемая информация идентична эталонной,40 то операция контроля информации "прозрачна" для блока 7.При несовпадении передаваемой инФормации блок 26 сравнения устанавливает сигнал немаскируемого преры 45 вания,...

Номер патента: 1509263

Опубликовано: 23.09.1989

Авторы: Абдуллаев, Егиазарова, Кракопольский, Омельчук, Оруджев, Савельева

МПК: B29C 31/06, B29C 39/06

Метки: масс, непрерывного, пластических

...19 и 24 установлена наклонная направляющая 25 с криволинейным выходным участком 26. Устройство 6 для выгрузки изделий содержит разгрузочный лист 27 и горизонтальные направляющие 28. Лист 27 расположен параллельно верхней ветви транспортирующего органа 1.Для кантования форм в вертикальной плоскости установка снабжена криволинейными направляющими 29 и 30. Последние установлены с зазором относительно друг друга под верхней ветвью транспортирующего органа 1. Криволинейные направляющие 29 и 30 установлены навстречу друг другу выпуклыми поверхностями и направлены свободными концами вниз.Для предотвра щения повреждения покрытия форм 2 при взаимодействии с разгрузочным листом 27 они выполнены с выступающими за пределы их стенок ребрами...

Номер патента: 1502920

Опубликовано: 23.08.1989

Авторы: Безродный, Вольных, Гоголин, Дадыка, Дюндин, Заславер, Омельчук, Савкина, Товарас

МПК: F25B 39/02

Метки: испаритель

...9 жесткости, установленным в центральном сечении короба по всей его длине. Также для упрочнения конструкции распределитель может быть снабжен перегородками 10, выполненными в виде перфорированных сегментов и установленными по длине короба. Пучок труб закрепляется в трубных решетках 11,Испаритель работает следующим об РаэоифЖидкий хладагент или парожидкостная смесь через подводящий трубопровод 2 поступает внутрь жидкостногораспределителя 7, в неи распределяет ся по длине испарителя и равномернопоступает в межтрубное пространствотеплообменного пучка труб 5. Проходяв пучке, хладагент испаряется и поступает в паровой распределитель 6, 25 позволяющий равномерно подать потокпара в выводящие трубопроводы. Конструкция позволяет равномерно...

Номер патента: 1495791

Опубликовано: 23.07.1989

Авторы: Антонюк, Омельчук, Присяжнюк, Терещенко

МПК: G06F 9/50

Метки: приоритета

...через элементы И 6 поступают на входы комбинационной схемы, состоящей из элементов И-ИЛИ 2, и на выходы элементов И-НЕ 3, Кодовая комбинация,присутст вующая на выходе счетчика 12 после установки.в исходное состояние,приводит к формированию на младшем вых де дешифратора 11 сигнала низкого уравня, который поступает на второй и третий входы элемента И-ИЛИ 2 ка нала 1 Комбинационная схема организована таким образом, что после установки в исходное состояние наивысший приоритет присваивается каналу с наименьшим номером. Если на вход 4, запроса на пользование распределенной системной магистралью по ступит сигнал высокого уровня и ранее данный запрос не был замаскирован, т.е. обеспечено прохождение сигнала логической единицы через элемент И 6,...

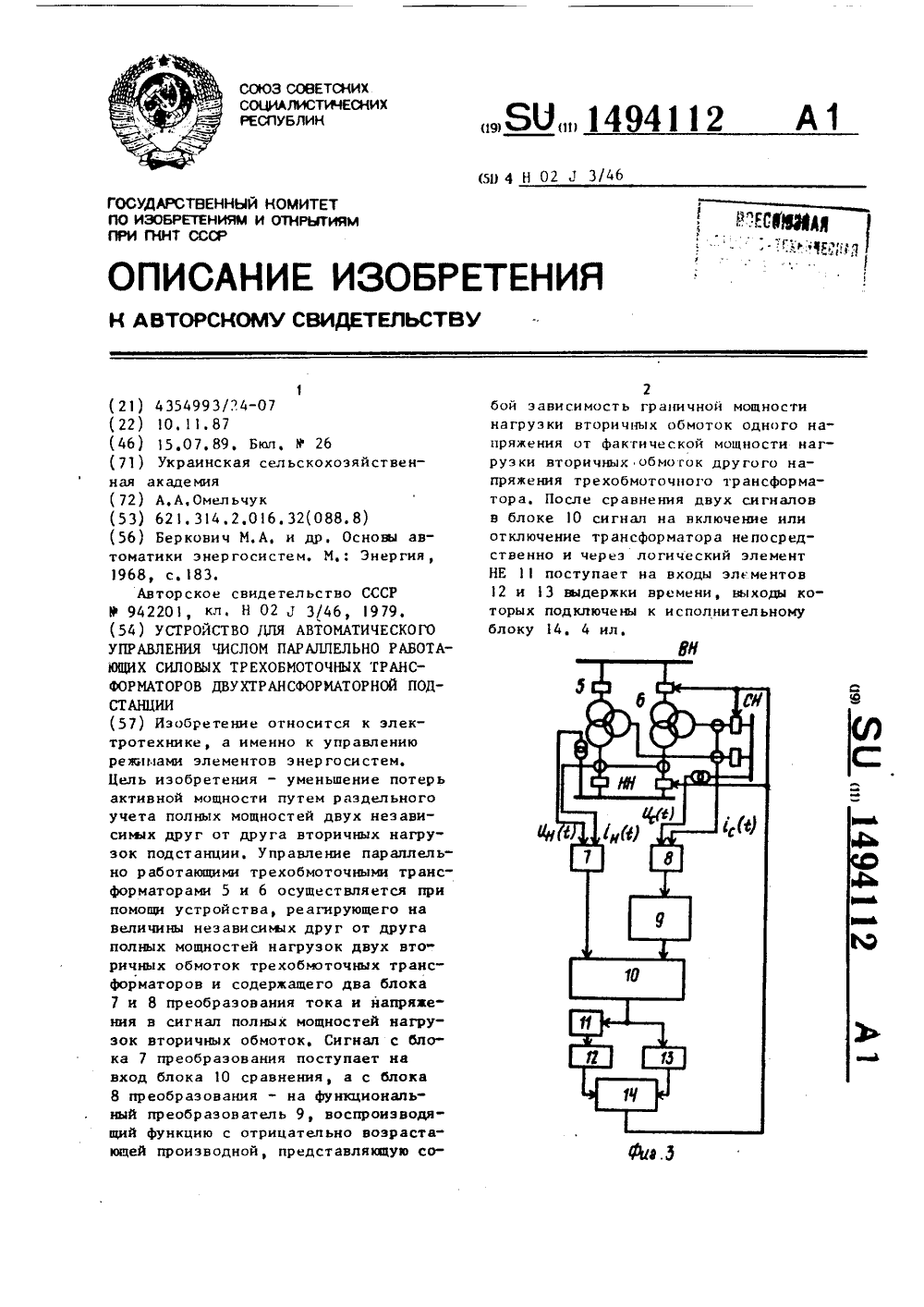

Номер патента: 1494112

Опубликовано: 15.07.1989

Автор: Омельчук

МПК: H02J 3/46

Метки: двухтрансформаторной, параллельно, подстанции, работающих, силовых, трансформаторов, трехобмоточных, числом

...мощности нагрузки обмоток друго го вторично го напряжения, Принципиальная схема этого блока, выполненная на полупроводниково-рези сторных элементах или аналоговых устройствах, воспроизводит функцию с отрицательно возрастающей производной, представляющую собой граничное сочетание вторичных нагрузок трехобмоточных трансформаторов (фиг, 1), Блок 1 О сравнения выполняет операцию сравнения двух аналоговых сигналов-граничного Б и фактического Б я знаГ Ф чений полной мощности нагрузки одноименных обмоток трансформаторов, Блок сравнения выполнен на аналогово-дискретных устройствах и настраивается в режиме, удовлетворяющем следующим нер авенст вам:Ф гх =1, БнБюх =0 БФ 8 г4 ф н нЛогический элемент Не 11 выполняет операцию логического отрицания...

Номер патента: 1478029

Опубликовано: 07.05.1989

Авторы: Головкин, Горина, Омельчук, Соловьева

МПК: F28D 7/16, F28F 9/22

Метки: кожухотрубный, теплообменник

...По всей длине трубного пучка в коридорах 13 установлены направляющие блоки 14 с проточными прямоугольными ячейками 15, большие стороны 16 которых, усиленные ребрами 17, ориентированы перпендикулярно осям труб 6 в горизонтальном направлении для организации поперечного обтекания средой межтрубного пространства. Теплообменник работает следующимобразом.Среда трубного пространства черезраспределительный коллектор крышки8 поступает в трубы 6, совершает поним несколько ходов и выходит черезвыходной патрубок.Среда межтрубного пространства 10 через входной патрубок 2 поступаетв межтрубное пространство, огибаетпоперечные перегородки 7, обтекаятрубы 6, и выходит через патрубок 3.При этом направляющие блоки 14 15 препятствуют движению потока...

Номер патента: 1419678

Опубликовано: 30.08.1988

Авторы: Омельчук, Пустовойт, Стецула

МПК: A61B 17/56, A61B 17/58

Метки: костей, лечения, переломов, трубчатых

...периода лечения ло снятия ч)ки,г.)ирх кцгих свогн 1 к.ц сц-))1 н.г ф ) к. гио цгн,кг рзбцлцтггццццыгрцрц. ги гн обшецрицятыч четоликам.(ар.)г р. Больной У., и результате ло. ро кцо-грзцспортцого происцгесгвия получи. цгц речцый перелом костей голени. Боль- охх) кугцствлен чрескостцый остеосинзг)ггзрзтом Или)арона цз 4 кольцах. С гц,гьк) профилактики зтрофических и;лгецций в кости гх фрагментах, сокращения сроков,чеция, в проксимзльные и лис гзльцыподсистемы чрескостного компрессионного зццзрата введены узлы, дозируюшие осецхк) микрополвижность, была сода г чког) гров.,1.ггц сгс)в ргг) лигльцых динамических цагружеций. В цо. систелггх зццзрзтз создано статиско. ц лие, вызывающее напряжение на отломкахМН/м при последующем пересчете усилия...

Номер патента: 1416824

Опубликовано: 15.08.1988

Авторы: Выговский, Заславер, Омельчук

МПК: F26B 5/04, F26B 9/06

Метки: сушильный, шкаф

...копир 9 и пневмоцилиндры 10 и 11. 30В верхней части камеры 1 установлен штуцер 12 для подачи в камеру воздуха илиинертного газа и датчик температуры 13, Снаружи камера 1 покрыта слоем тепловой изоляции 14. Сушильный шкаф подкюпочен к вакуумной системе (не показана) через конденсатор 15.Загрузку и выгрузку противней 4 с высушиваемым материалом производят с помощью тележки 16. Сушильный шкаф, содержащий подключенную к вакуумной системе камеру с загрузочно-разгрузочной дверью, греющие плиты и съемные противни с высушиваемым материалом, о т л и - ч а ю щ и й с я тем, что, с целью интенсификации процесса сушки и повышения качества, в камере дополнительно размещены тележка и установленные на ней с воэможностью возвратно-поступательного...

Номер патента: 1390509

Опубликовано: 23.04.1988

Авторы: Заславер, Омельчук, Соловьева

МПК: F28D 7/00

Метки: кожухотрубный, теплообменник

...8снабжен внутри отбойником 10, выполненным по крайней мере в виде частиперфорированного кольца с радиусом,большим радиуса кожуха, Суммарноесечение перфорации отбойника и канала между ними и кожухом выполнено неменьшим проходного сечения патрубкаданного коллектора. Концы 1 труб 4,расположенных на участке, примыкающем к перегородке 7, выполнены зауженными и расположены относительнооси соответствующей трубы с эксцентриситетом в сторону от перегородкиТеплообменник имеет также патрубки12 и 13 для подвода среды трубногопространства и поперечные перегородки 14, установленные в межтрубномпространстве.Теплообменник работает следующимобразом.Среда межтрубного пространства поступает в теплообменник через патрубок 9 и ударяется в отбойник...

Номер патента: 1330446

Опубликовано: 15.08.1987

Авторы: Барабаш, Вольных, Горин, Заславер, Калнин, Омельчук, Приходько, Риферт, Серватинский, Трокоз

МПК: F28F 1/36, F28F 9/04

Метки: доске, крепления, теплообменной, трубной, трубы, узел

...Киевский политехнический институт им. 50-летия Великой Октябрьской социалистической революции(56) Авторское свидетельство СССРУ 1079993, кл, Р 28 Р 1/36, 1982.(57) Изобретение относится к теплотехнике и м.б. использовано в горизонтальных конденсаторах. Изобретение позволяет повысить тность сборки и повыситьонную надежность, В месттрубы (Т) 2 с трубной доспроволочные ребра 3 на длин , ра ой.1-2 толщинам ТД 1, установлены с шагом, равным диаметру проволоки, Впроцессе изготовления конденсатораустанавливают в корпусе ТД 1 с отверстиями, имеющими диаметр, равныйгабаритному диаметру оребренной Т 2.Затем вставляют Т 2 и крепят к ТД 1сваркой или вальцовкой. При этом впроцессе эксплуатации теплообменника устраняется вибрация трубного...

Номер патента: 391900

Опубликовано: 23.11.1986

Авторы: Гендлина, Казмина, Кожевников, Кривошеев, Молочников, Омельчук, Сущенко, Тимохин, Чистякова, Щепкин

МПК: B22D 11/04

Метки: кристаллизатор, литья, металлов, непрерывного

...кристаллизатора. Для выверки положения роликов используют шаблоны и другие подобные приспособления, При смене кристаллизатора необходимо каждый раз разбирать роликовую направляющую и заново производить выставку и настройку роликов, что увеличивает затраты времени на подготовку машины непрерывного литья к очередной разливке. Наличие рычагов значительно увеличивает габариты кристаллизатора. Цель изобретения всокращение времени на перестройку и уменьшение габаритов кристаллизатора, а также повышение скорости разливки и качества отливаемой заготовки.Это достигается тем, что внутрьстального корпуса встроены ролики,жестко закрепленные в расточках наэксцентриковых осях и образующие нижнюю часть разливочной полости кристаллизатора.На чертеже...

Номер патента: 261662

Опубликовано: 23.11.1986

Авторы: Коваль, Молочников, Омельчук, Ротенберг, Смоляков, Целиков, Щепкин

МПК: B22D 11/14

Метки: агрегат, непрерывной, прокатки, разливки, совмещенный

...под углом друг к другу и пересекаются в точке, находящейся на оси прокатки. Перед задачей в прокатный стан слиток выводится на ось прокатки правильным устройством.Одним из недостатков известного агрегата является то, что установки для литья значительно удалены одна от другой из-за необходимости располагать их продольные оси под углом друг к другу. Кроме того, расстояние от установок до прокатного стана также чрезмерно велико, и слиток при выходе на ось прокатки имеет низкую температуру, что вынуждает затрачивать на его нагрев больше энергии и времени, т.е. иметь нагревательные устройства большой длины и мощности. Вследствие этого агрегат занимает большую производственную площадь.Для уменьшения габаритов агрегата предлагается монтировать...

Номер патента: 261345

Опубликовано: 15.11.1986

Авторы: Асеев, Грузин, Майоров, Мерзляков, Молочников, Носаль, Омельчук, Целиков

МПК: B21B 1/00, B22D 11/00

Метки: непрерывной, планетарном, прокаткой, разливки, совмещения, сортовом, стане

...ребро.Планетарный стан представляет собой ковочно-прокатный механизм, Рабочие валки 1 планетарной клети, заключенные в сепараторы 2, на большой скорости с ударом входят в конакт с задаваемой заготовкой, раска тывая поданный объем металла. Приэтом в контакте с заготовкой одновременно находится только пара рабочих валков соответствующих сепараторов.В начальный момент входа рабочих валков в контакт с заготовкой на последнюю действует ударное выталкивающее усилие, которое передается по заготовке под кристаллизатор. При наличии, например, в каждом сепараторе (см. фиг. 2 и 3) по десяти рабочих валков и скорости вращения сепаратора 200 об/мин с заготовкой5 контактирует 4000 пар рабочих валковв минуту, что приводит к возникновению вибрационных...

Номер патента: 1252374

Опубликовано: 23.08.1986

Авторы: Бандур, Будник, Винник, Горбач, Зарубицкий, Мелехин, Огородничук, Омельчук

МПК: C22B 13/04, C22B 7/02

Метки: переработки, производства, пылей, свинцового

...берут по 100 г пыли.Пыль обрабатывали в течение 30 мин со смесью соляной и уксусной кислот в указанных соотношениях.После отстаивания горячий раствор сливают (декантируют) в охлажденныйо стакан. При охлаждении до 10-20 С из него выпадает осадок хлорида свинца. Раствор фильтрованием отделяют от хлорида свинца и используют для 30 повторной обработки пыли. Соотношение кислот после первичной обработки практически не изменяется. Во всех случаях при соотношениях массы пыли к объему раствора 1:(15-20) за две одну операцию практически полностью извлекают свинец.из пылей. Покаэатели процесса извлечения свинца из свинцово-хлоридных пылей приведены в таблице. Иэ приведенных в таблице и на фиг. 1 и 2 данных следует, что наиболее полное...

Номер патента: 1242690

Опубликовано: 07.07.1986

Авторы: Заславер, Омельчук, Харченко, Шувалов

МПК: F25B 39/04

Метки: конденсатор, установок, холодильных

...установленыгоризонтальные ряды форсунок 6. Секции 1 соединяются между собой параллельно при помощи верхних газовых инижних жидкостных 8 коллекторов. 20Коллекторы выполнены сборными из от -дельных звеньев 8, приваренныхк верхней и нижней трубам 10, Секции1 выполнены в виде прямоугольной рамки, сваренной из труб 10, образующих горизонтальные стороны рамки,и труб 11, образующих ее вертикальные стороны, Панели 12 ввариваютсяв рамки секции таким образом, что содного конца рамки остается щель, ЭОпричем в соседних секциях пакета,щели располагаются на противоположных сторонах, чем достигается после цовательное протекание воды между секвиями. Последняя по ходу воды форсунка 13 установлена в нижней частикрышки 3. Конденсатор устанавливаетсяу...

Номер патента: 1236299

Опубликовано: 07.06.1986

Авторы: Бриф, Заплаткин, Кабанов, Козуб, Макшанов, Омельчук, Романенко, Соловьева, Шейнбаум

МПК: F28D 7/00, F28F 27/00

Метки: испытаний, кожухотрубного, теплообменника, термоциклических

...в частности к проведению ускоренных испытаний кожухотрубчатых теплообменников с неподвижными решетками, и может быть использовано для контроля качества соединения труб с трубными решетками в энергетической промышленности.Цель изобретения - повышение технологичности.На чертеже схематично изображеноустройство, реализующее предлагаемыйспособ.На кожухе 1 аппарат 2 с неподвижными трубными решетками 3 и теплообменными трубами 4 установлено нагревающее устройство 5, напримергибкий иидуктор тока промышленнойчастоты с внутренним каналом для охлаждения водой, и охлаждающее устройство с тепловым экраном 6 - спреер-экран. Кроме того, используютсяизмерительное устройство 7 и блок 8управления,Способ осуществляется следу 1 ощимобразом,Включают...

Номер патента: 1209391

Опубликовано: 07.02.1986

Авторы: Алпетьян, Антипов, Бережнов, Заславер, Кладницкий, Кукулин, Лейбзон, Омельчук, Перегуда, Петров

МПК: B23K 37/04

Метки: оребрения, труб

...находится в крайнем правом положении, ролико. - вые электроды 4 максимально отведены от оси механизма 3 центрира-: 25 вания, ножи 32 механизма 6 отрезки проволок максимально отведены отоси Фильер 5 и 7, желоб 37 механизма сбросаоребренной трубы 8 приведен в горизонтальное положение.Устройство находится в полуавтоматическом режиме, но подготовка ,к работе производится в режиме ручного управления.Труба-заготовка 42 укладывается на приемные ролики 15, призматический проФиль которых обеспечивает продольное перемещение трубы заготовки без скатывания ее с роликов. Нажатием кнопки "Тележка влевовключаетея электродвигатель 12 и при помощи цепной передачи 13 тележка 11 начинает движение влево по направляющим 10, при этом оправка 14 тележки...

Номер патента: 1200110

Опубликовано: 23.12.1985

Авторы: Бриф, Заплаткин, Кабанов, Козуб, Макшанов, Омельчук, Романенко, Соловьева, Шейнбаум

МПК: F28D 7/00, F28F 27/00

Метки: испытаний, кожухотрубного, стенд, теплообменника, термоциклических

...области теплообменной техники и, в частности, к проведениюускоренных испытаний кожухотрубчатых теплообменников с неподвижными решетками,и может быть использовано для контролякачества соединения труб с трубными решетками в энергетической промышленности.Целью изобретения является повышениеточности испытаний.На чертеже схематично изображен предлагаемый стенд,Стенд для термоциклических испытаний .кожухотрубного теплообменника 1 с неподвижными трубными решетками 2 и 3 содержит блоки 4 нагрева и охлаждения, блок 5управления, измеритель 6 деформаций, снабженный пружинами 7 и подключенный к блоку 5 управления, и поперечины 8 и 9, .установленные по обе стороны кожуха 10 параллельно решеткам 2 и 3 и соединенныетягами 11, пропущенными сквозь...

Номер патента: 1121560

Опубликовано: 30.10.1984

Авторы: Заславер, Кашкина, Омельчук, Сергеев, Харченко, Шувалов

МПК: F25D 3/00

Метки: аккумулирования, холода

...близких к 0 С Г 23.Недостатком известного устройстосях с возможностью вертикальногоперемещения рамок, а с концевыми выключателями - посредством нажимныхпленок.На фиг,1 схематически представленбак, поперечный разрез; на фиГ,2общая схема предлагаемого устройства,Устройство для аккумулированияхолода содержит бак 1 с мешалкой ипатрубками для отвода и подвода водына чертежах не обозначены, в котором вертикально установлены охлаждающие элементы 2, Устройство снабжено по крайней мере одной парой датчиков 3 и 4 соответственно для контроля намораживания льда и его оттайки. Датчики состоят из вертикальныхштанг 5 и 6, шарнирно. прикрепленныхк рамкам 7 и 8, в которых находятся пружины 9 и 10 сжатия, упирающиеся одним концом в рамку 7 или 8,...

Номер патента: 1052795

Опубликовано: 07.11.1983

Авторы: Гудим, Омельчук, Сажин

МПК: F24F 3/14

Метки: воздуха, кондиционирования, установках

...виде центрального знала, соосного нс патрубком ввода воздуха и центральным отверстием ниннего основания, апластины вьполнены изогнутыми в горизонтальной плоскости, и боковьеторцы направлены к центру насадки Ои расположены по окружности, центркоторой совпадает с осью насадки,при этом пластины установлены рядамипо высоте насадки и пластины двухсмежных рядов изогнуты в противопо= Пложных направлениях,Патрубок ввода жидкости можетбыть расположен на выходе патрубкаввода воздуха, а внутри центрального канала на верхнем основании насад-н 0ки установлен коничес кий обтекатель,Пластины могут быть изогнуты поэвохьвенте. общий вид; на Фиг, - разрез Б-БФигУстройство содержит корпус 1 спатрубками 2-5 авода и вывода воздухаи жидкости и размещенную...

Номер патента: 1021909

Опубликовано: 07.06.1983

Авторы: Галежа, Горин, Заславер, Кашкина, Омельчук, Харченко, Шувалов

МПК: F28B 1/02

Метки: конденсатор

...содержащий горизонтальный цилиндрический корпус с трубным пучком и сепарирующими перегородками в межтрубном пространстве. В даннои конструкции конденсае 20 тора предусмотрено разделение паров и конденсата хладагента при помощи вертикальных и наклонных сепарирующих перегородок, что улучшает теплообменЩОднако в известной конструкции также 25 имеет место орошение конденсатом ниже- расположенных рядов труб, вследствие чего они покрываются пленкой, и эффективность теплообмена снижается.Цель изобретения - снижение металло- емкости и интенсификации теплообмена. З 0Указанная цель достигается тем, что в конденсаторе холодильной машины, содержащем горизонтальный цилиндрический корпус с трубным пучком и сепарирующими перегородками в межтрубном...

Номер патента: 1021886

Опубликовано: 07.06.1983

Авторы: Галежа, Заславер, Кашкина, Омельчук, Сергеев, Харченко, Шувалов

МПК: F25B 1/00

Метки: аммиачная, холодильная

...стянутых , 40плоскими крышками, причем между рядом расположенными крышками конденсатора и испарителя установлены прямоугольные распорки, а верхние инижний торцы этих крышек снабжены 45поперечными балками с шарнирно прикрепленньми по концам траверсами сболтами, дополнительно прижимающимивнешние крыаки конденсатора и испарителя к соответствующцм паке-,50там. при этом выходные и входные патрубки для воды и рассола выполнены теля, а их пакеты имеют дополнительную сквозную щель, направленную всторону от внешних крыаек к рядомрасположенным крьвжам конденсатораи испарителя. на рядом расположенных крьшках конденсатора н испарителя, а их паке-. ты имеют дополнительную сквозную щель, направленную в сторону от внешних крышек к рядом...

Номер патента: 960500

Опубликовано: 23.09.1982

Авторы: Заславер, Кашкина, Омельчук, Сергеев, Харченко, Шувалов

МПК: F25D 3/00

Метки: аккумулирования, холода

...20, сообщенным 45с пультом 19 управления.Баки 1, 10 - 12 могут быть установленына балках 21, опирающихся на опоры 22,Аккумулятор работает следующим образом,В часы минимального потребления холодапроизводится накопление льда, для чего баки1, 10 - 12 при закрытых клапанах 8 заполняются водой до верхнего уровня, и устройствочерез соленоидные вентили 14 и 15 подклю.чается к холодильной установке. Оптимальное время намораживания льда 4 - 5, Оптимальная толщина слоя намороженного льданаходится в пределах 40 - 50 мм. На каждом квадратном метре поверхности охлаждающихэлементов аккумулируется 2800 - 3200 ккалхолода,Использование накопленного холода производят, пропуская через баки 1, 10-12 водупри работающей мешалке 3, Вода охлаждается...

Номер патента: 933282

Опубликовано: 07.06.1982

Авторы: Омельчук, Рыбаков

МПК: B23B 31/16

Метки: патрон, самоцентрирующий, токарный

...патрон восевом разрезе.В корпусе 1 самоцентр его 25 патрона установлен диск еющийна одной торцовой поверх зубчатый венец, а на другой - альнуюканавку. Крышка 3 с расп инымив ней подзижными в радиа на правлении зажимными кула 4933282 Формула изобретения И Заказ 4019 1153 Подписное атент", 4 ипиал ПППл. Проектн смонтирована на диске 2 с возможностью поворота относительно него икорпуса, Зажимные кулачки 4 своимивыступами входят в спиральную кананку диска 2, Блок шестерен 5,размещенный в корпусе 1, находится 5в постоянном зацеплении с зубчатойрейкой 6 и зубчатым венцом диска 2.В зацеплении находится также зубчатый венец крышки 3 и коническаяшестерня 7, смонтированная в корпу Осе 1. В шлицевом отверстии шестерни 7 установлен с...
